Sai Cao Độ Thiết Bị Trạm Bơm: Lắp Xong Mới Phát Hiện?

Sai cao độ thiết bị trạm bơm là lỗi kỹ thuật có thể khiến đường ống không khớp vị trí kết nối, cửa phai khó vận hành hoặc thiết bị phải căn chỉnh lại sau lắp đặt. Đáng lo ngại, một số sai lệch chỉ được phát hiện khi các hạng mục cơ khí đã hoàn thiện, gây phát sinh chi phí và ảnh hưởng tiến độ thi công. Vậy nguyên nhân sai cao độ từ đâu, kiểm tra như thế nào và đâu là phương án xử lý phù hợp trước khi nghiệm thu?

Sai cao độ thiết bị trạm bơm là gì?

Sai cao độ thiết bị trạm bơm là tình trạng vị trí theo phương thẳng đứng của thiết bị hoặc bộ phận lắp đặt không trùng với cao độ quy định trong bản vẽ thiết kế được phê duyệt. Sai lệch có thể xuất hiện tại bệ máy bơm, tâm đường ống, ngưỡng cửa phai, ray dẫn hướng hoặc các vị trí liên kết với kết cấu xây dựng.

Cần phân biệt sai cao độ với lệch tim trục, sai vị trí mặt bằng hoặc sai độ thẳng đứng. Những lỗi này có thể xuất hiện đồng thời nhưng cần được đo và đánh giá riêng.

Vì sao thiết bị trạm bơm bị sai cao độ?

Sai lệch cao độ có thể phát sinh từ giai đoạn khảo sát, thiết kế, thi công kết cấu xây dựng hoặc lắp đặt cơ khí. Việc xác định đúng nguyên nhân giúp lựa chọn phương án khắc phục phù hợp.

Một số nguyên nhân thường gặp:

• Mốc cao độ không thống nhất: Sử dụng các mốc tham chiếu khác nhau giữa bản vẽ và công trường.
• Đọc sai bản vẽ: Nhầm cao độ hoàn thiện với cao độ kết cấu hoặc cao độ tâm thiết bị.
• Sai lệch bệ bê tông: Bệ máy, bu lông chờ hoặc kết cấu đỡ không đúng thiết kế.
• Thay đổi thiết bị: Kích thước thiết bị thực tế khác bản vẽ đã phê duyệt.
• Thiếu phối hợp thi công: Hạng mục xây dựng và cơ khí không được kiểm tra đồng bộ trước lắp đặt.

Đặc biệt, tại các trạm bơm cải tạo, sai khác giữa bản vẽ cũ và hiện trạng thực tế cần được kiểm tra trước khi chế tạo thiết bị mới.

Những vị trí dễ xảy ra sai cao độ khi lắp đặt

Mỗi nhóm thiết bị cơ khí có yêu cầu khác nhau về cao độ và vị trí kết nối. Sai lệch tại một hạng mục có thể ảnh hưởng đến các bộ phận liên quan trong hệ thống.

Bệ và vị trí lắp đặt máy bơm

Bệ máy không đúng cao độ có thể khiến việc căn chỉnh thiết bị và kết nối đường ống gặp khó khăn.

Đối với một số cấu hình máy bơm, thay đổi cao độ lắp đặt so với mực nước vận hành còn có thể ảnh hưởng đến điều kiện hút, làm tăng nguy cơ xâm thực nếu không đáp ứng yêu cầu thiết kế.

Đường ống hút và đường ống đẩy

Sai cao độ tâm ống hoặc vị trí mặt bích có thể khiến các đoạn ống không khớp khi lắp ghép. Việc cưỡng ép kết nối có nguy cơ tạo ứng suất lên mặt bích, giá đỡ và đầu nối thiết bị. Đường ống hút bố trí không phù hợp còn có thể hình thành vị trí tích khí.

Cửa phai và stoplog

Cao độ ngưỡng cửa, khung cửa hoặc khe dẫn hướng phải phù hợp với kết cấu công trình. Nếu lắp đặt sai, cửa phai có thể không đạt trạng thái đóng theo thiết kế, trong khi stoplog có thể gặp khó khăn khi đưa các tấm chắn vào vị trí.

Song chắn rác và máy vớt rác

Sai cao độ khung song chắn hoặc điểm lắp máy vớt rác có thể ảnh hưởng đến hành trình thu gom, khả năng lắp ghép và khoảng không gian bảo trì.

Sai cao độ thiết bị trạm bơm gây hậu quả gì?

Mức độ ảnh hưởng phụ thuộc vào vị trí, giá trị sai lệch và chức năng thiết bị. Không phải mọi trường hợp sai cao độ đều gây hư hỏng ngay, nhưng cần được đánh giá trước khi tiếp tục thi công.

Những rủi ro đáng chú ý gồm:

• Các mặt bích, bu lông và vị trí kết nối không đồng bộ.
• Thiết bị cần tháo lắp hoặc gia công điều chỉnh.
• Cửa phai, stoplog khó đóng mở hoặc làm kín theo thiết kế.
• Điều kiện hút của máy bơm bị ảnh hưởng trong một số cấu hình.
• Phát sinh khối lượng sửa chữa, kéo dài tiến độ nghiệm thu.

Đặc biệt, không nên tự ý điều chỉnh kết cấu để lắp vừa thiết bị khi chưa xác định ảnh hưởng đến khả năng chịu lực và vận hành.

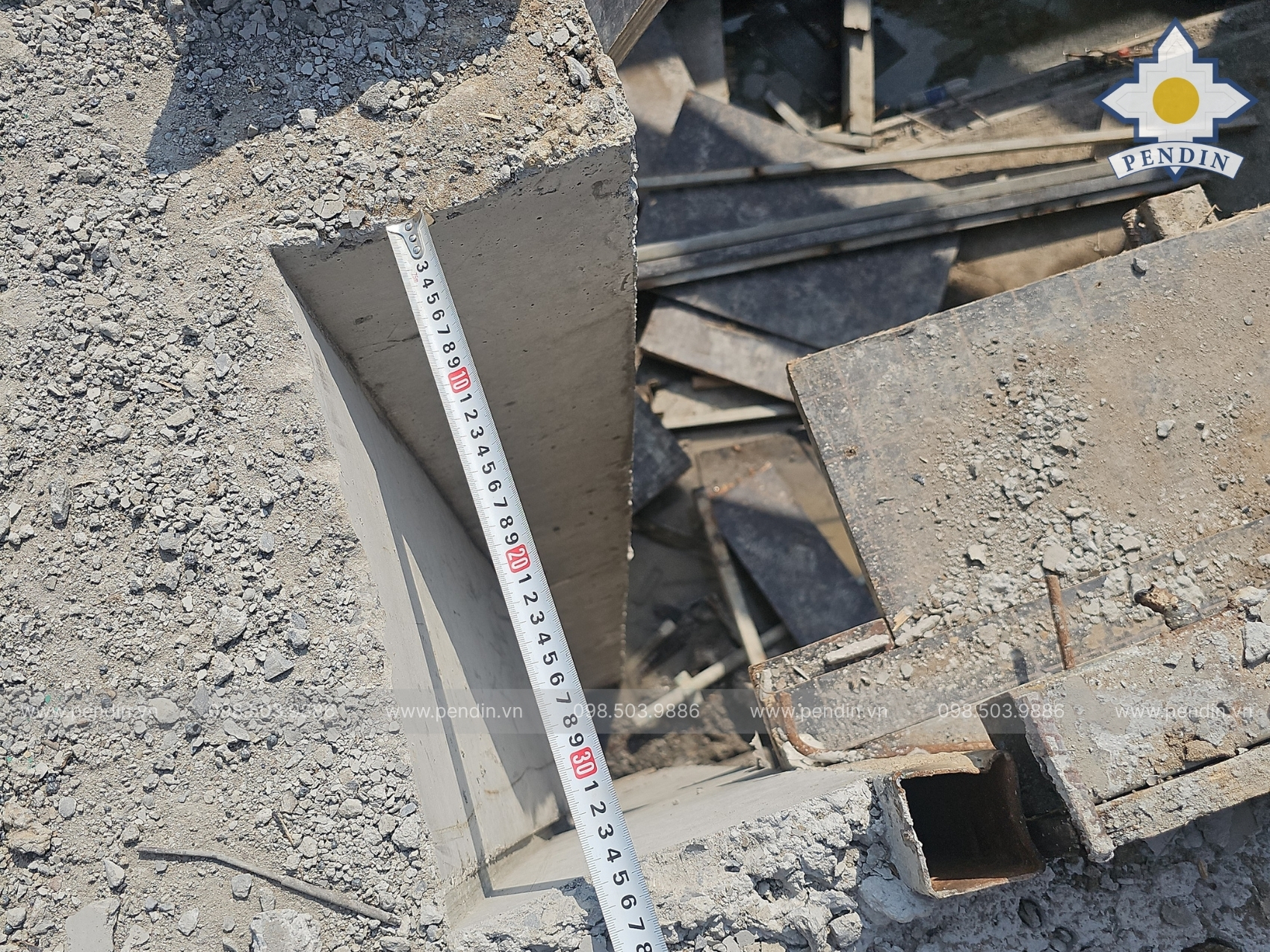

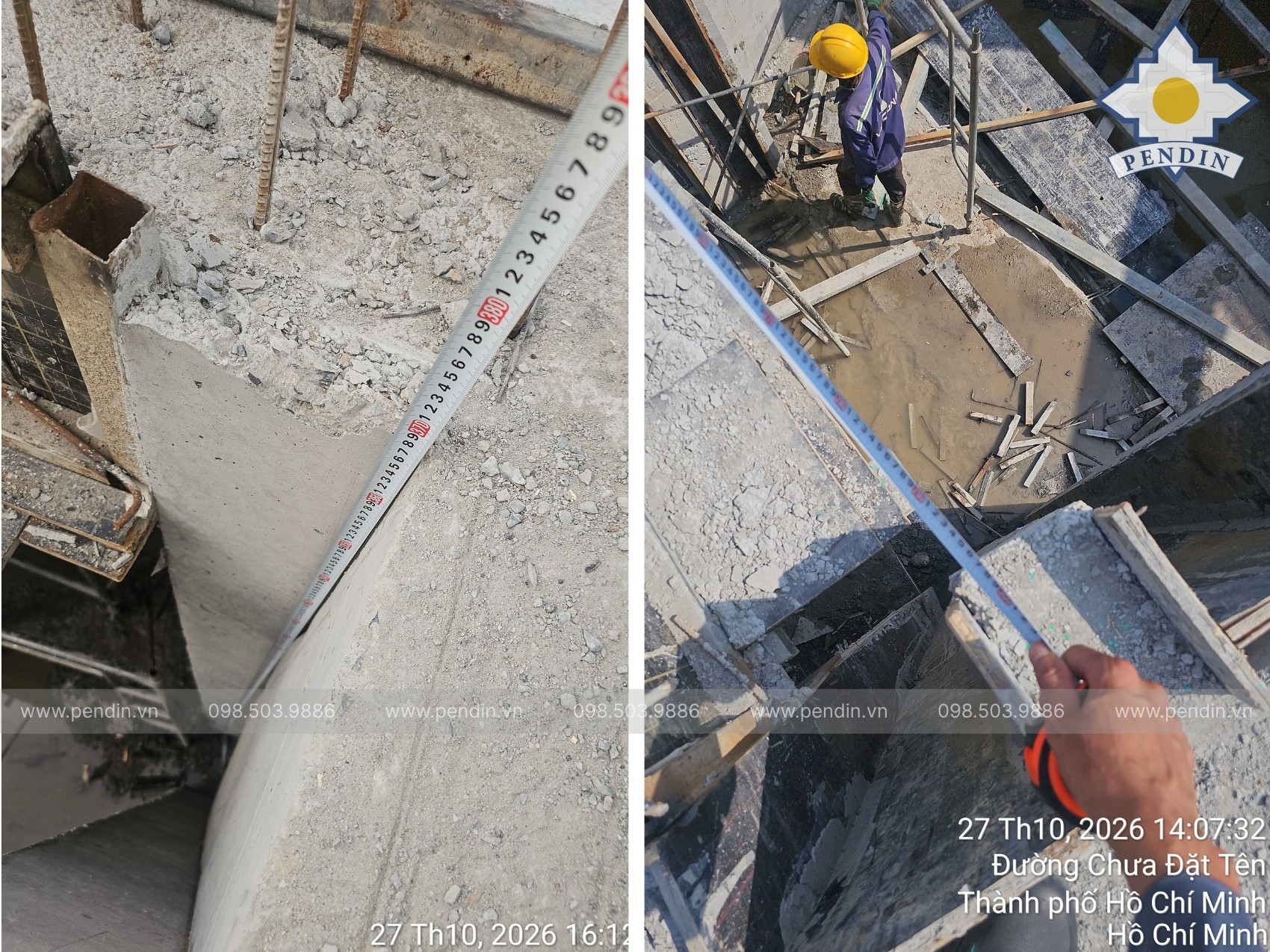

Cách kiểm tra cao độ thiết bị trạm bơm tại công trường

Kiểm tra cao độ cần dựa trên mốc trắc địa được bàn giao, bản vẽ đã phê duyệt và phương pháp đo phù hợp. Kết quả phải thể hiện được vị trí đo, chênh lệch và căn cứ đánh giá.

Quy trình kiểm tra đề xuất:

• Xác nhận mốc chuẩn: Kiểm tra hệ cao độ và mốc sử dụng tại công trường.
• Đối chiếu bản vẽ: Xác định chính xác vị trí, bề mặt hoặc tâm thiết bị cần đo.
• Đo cao độ thực tế: Sử dụng máy thủy bình hoặc thiết bị trắc địa có độ chính xác phù hợp.
• Tính chênh lệch: So sánh số liệu đo với cao độ thiết kế.
• Lập biên bản: Ghi nhận kết quả và đánh giá theo dung sai được phê duyệt.

Công thức xác định sai lệch: ΔH = H thực tế − H thiết kế

Ví dụ minh họa:

Thông số	Cao độ
Thiết kế	+3,200 m
Đo thực tế	+3,175 m
Chênh lệch	−25 mm

Kết quả cho thấy vị trí đo thấp hơn thiết kế 25 mm. Tuy nhiên, chỉ có thể kết luận đạt hoặc không đạt sau khi đối chiếu với dung sai và yêu cầu kỹ thuật của dự án.

Cách xử lý khi thiết bị trạm bơm lắp sai cao độ

Khi phát hiện sai lệch, nhà thầu cần xác minh nguyên nhân và đánh giá ảnh hưởng trước khi quyết định điều chỉnh. Phương án xử lý phải bảo đảm sự đồng bộ giữa thiết bị cơ khí và kết cấu công trình.

Các bước cần thực hiện:

• Tạm dừng công việc liên quan khi sai lệch có nguy cơ ảnh hưởng đến an toàn hoặc chất lượng.
• Đo kiểm lại và đối chiếu hồ sơ thiết kế.
• Xác định phạm vi ảnh hưởng đến thiết bị, đường ống và kết cấu.
• Đề xuất phương án điều chỉnh, trình bên có thẩm quyền xem xét.
• Thực hiện khắc phục và kiểm tra lại trước nghiệm thu.

Tùy trường hợp, phương án có thể liên quan đến điều chỉnh vị trí thiết bị, bệ đỡ hoặc chi tiết kết nối. Không tự ý cắt sửa, chêm bù hay thay đổi kết cấu khi chưa có phương án kỹ thuật phù hợp được chấp thuận.

Checklist kiểm tra cao độ trước khi nghiệm thu

Trước khi nghiệm thu thiết bị trạm bơm, cần kiểm tra các vị trí quan trọng và lưu số liệu đo thực tế. Bảng kiểm giúp phát hiện sai lệch trước khi vận hành hoặc hoàn thiện những công việc khó tháo sửa.

Hạng mục	Nội dung kiểm tra
Bệ máy bơm	Cao độ mặt bệ, vị trí liên kết
Đường ống	Cao độ tâm ống, mặt bích
Cửa phai	Cao độ ngưỡng, khung cửa
Stoplog	Cao độ khe dẫn hướng
Song chắn rác	Cao độ khung, điểm lắp
Thiết bị nâng hạ	Cao độ vị trí đỡ, hành trình

Biên bản chính thức cần bổ sung cao độ thiết kế, số đo thực tế, dung sai cho phép, kết quả đánh giá và xác nhận của các bên. Về căn cứ trắc địa, có thể tham khảo TCVN 9398:2026 – Công tác trắc địa trong xây dựng, thay thế TCVN 9398:2012. Đối với trạm bơm thuộc hệ thống công trình thủy lợi, cần đối chiếu thêm TCVN 13505:2022 và hồ sơ thiết kế được duyệt.
