ITP thiết bị trạm bơm là kế hoạch kiểm tra và thử nghiệm được xây dựng nhằm kiểm soát chất lượng thiết bị trong quá trình chế tạo, lắp đặt và vận hành thử. Tài liệu này xác định rõ hạng mục cần kiểm tra, phương pháp thực hiện, tiêu chí chấp nhận, trách nhiệm của các bên và hồ sơ kết quả. Việc xây dựng ITP phù hợp giúp nhà thầu, tư vấn giám sát và chủ đầu tư kiểm soát chất lượng thiết bị cơ khí, hạn chế sai sót và có cơ sở thực hiện nghiệm thu công trình.
ITP thiết bị trạm bơm là gì?
ITP (Kế hoạch kiểm tra và thử nghiệm) là tài liệu quy định các bước kiểm soát chất lượng theo trình tự thực hiện công việc. Mỗi hoạt động kiểm tra phải có căn cứ kỹ thuật, phương pháp đánh giá và trách nhiệm xác nhận cụ thể.
Đối với thiết bị trạm bơm, ITP thường được xây dựng để:
- Kiểm soát vật liệu, kích thước và chất lượng chế tạo.
- Kiểm tra mối hàn, liên kết và lớp phủ bảo vệ.
- Đánh giá khả năng lắp ghép, vận hành thiết bị.
- Xác định các điểm kiểm tra có yêu cầu chứng kiến.
- Lưu trữ bằng chứng phục vụ nghiệm thu và bàn giao.
Cần phân biệt ITP với biên bản nghiệm thu. ITP xác định những hoạt động phải kiểm tra, trong khi biên bản ghi nhận kết quả thực hiện.
ITP thiết bị trạm bơm gồm những nội dung nào?
Một bảng ITP cần được thiết lập dựa trên hồ sơ thiết kế, chỉ dẫn kỹ thuật, tiêu chuẩn áp dụng và yêu cầu hợp đồng. Nội dung phải đủ rõ để các bên xác định được thời điểm kiểm tra và điều kiện chuyển sang công đoạn tiếp theo.
Các thành phần cơ bản gồm:
| Thành phần | Nội dung |
| Công đoạn | Tiếp nhận vật liệu, gia công, lắp đặt, chạy thử |
| Nội dung kiểm tra | Kích thước, vật liệu, mối hàn, độ kín |
| Phương pháp | Kiểm tra trực quan, đo đạc, thử nghiệm |
| Tiêu chí chấp nhận | Theo bản vẽ, tiêu chuẩn và chỉ dẫn kỹ thuật |
| Tần suất | Kiểm tra theo lô, từng thiết bị hoặc công đoạn |
| Trách nhiệm | Nhà thầu, bộ phận kiểm tra, tư vấn hoặc chủ đầu tư |
| Điểm kiểm soát | Điểm dừng, chứng kiến, xem xét hồ sơ |
| Hồ sơ kết quả | Phiếu kiểm tra, biên bản, báo cáo thử nghiệm |
Các tiêu chí định lượng phải lấy từ tài liệu kỹ thuật được phê duyệt, không áp dụng một giá trị chung cho mọi loại trạm bơm.

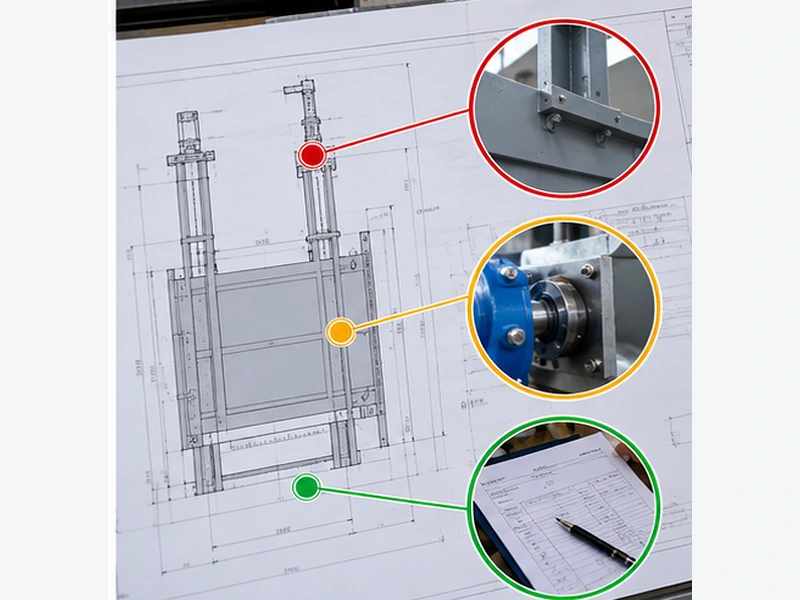

Các điểm kiểm soát quan trọng trong ITP
Trong kế hoạch kiểm tra và thử nghiệm, một số công đoạn cần được giám sát hoặc xác nhận trước khi tiếp tục. Việc phân loại điểm kiểm soát giúp nhà thầu chủ động bố trí lịch kiểm tra và phối hợp với các bên liên quan.
| Ký hiệu | Ý nghĩa |
| H – Điểm dừng | Phải được xác nhận hoặc cho phép trước khi chuyển bước theo quy trình |
| W – Điểm chứng kiến | Thông báo để bên liên quan tham gia chứng kiến việc kiểm tra |
| R – Xem xét hồ sơ | Kiểm tra chứng chỉ, báo cáo hoặc biên bản |
| S – Giám sát | Theo dõi quá trình thực hiện và kiểm soát chất lượng |
Ví dụ, việc thử độ kín cửa phai có thể được quy định là điểm chứng kiến hoặc điểm dừng tùy mức độ quan trọng và yêu cầu của dự án.
Các ký hiệu, thời hạn thông báo và điều kiện tiếp tục công việc cần được thống nhất trong ITP được phê duyệt.

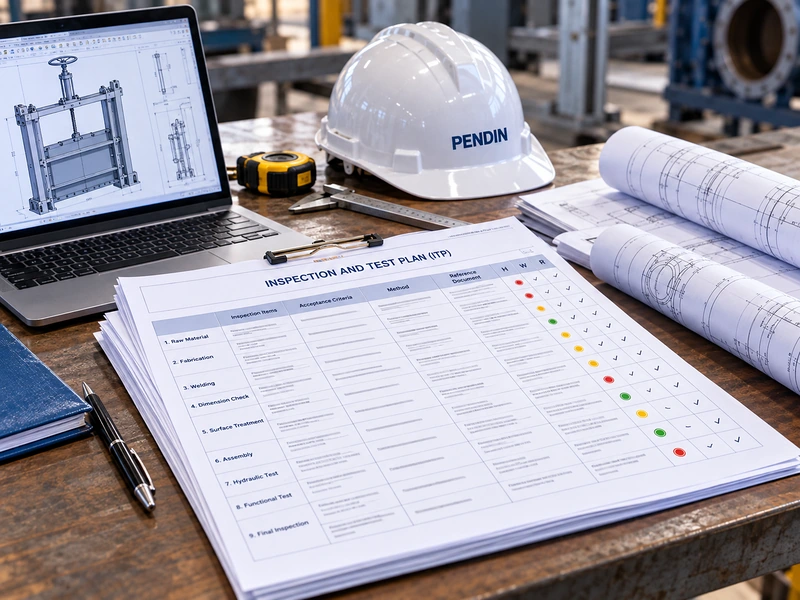

Mẫu ITP cho thiết bị cơ khí trạm bơm
Mẫu ITP thiết bị cơ khí trạm bơm cần bao quát những công đoạn có ảnh hưởng trực tiếp đến chất lượng sản phẩm. Đặc biệt, các thiết bị như song chắn rác, cửa phai, máy vớt rác và hệ thống đường ống phải được kiểm tra theo đặc điểm làm việc riêng.
| Hạng mục | Nội dung kiểm tra | Hồ sơ kết quả |
| Vật liệu đầu vào | Chủng loại, quy cách, chứng chỉ | Phiếu kiểm tra vật liệu |
| Song chắn rác | Kích thước, khe chắn, mối hàn | Biên bản kiểm tra |
| Máy vớt rác | Cơ cấu truyền động, hành trình, bảo vệ an toàn | Phiếu chạy thử |
| Cửa phai, stoplog | Kích thước, ray dẫn hướng, độ kín, đóng mở | Biên bản kiểm tra, thử nghiệm |
| Đường ống, van | Mặt bích, liên kết, độ kín và áp lực thử theo yêu cầu | Biên bản thử |
| Thiết bị nâng hạ | Tải trọng, hành trình, cơ cấu an toàn | Hồ sơ kiểm tra, thử nghiệm |
| Lắp đặt | Cao độ, vị trí, liên kết, độ đồng tâm khi cần | Biên bản nghiệm thu |
| Vận hành thử | Hoạt động cơ cấu, rung động, tiếng ồn theo thiết kế | Báo cáo chạy thử |
Bảng trên là mẫu tham khảo. Phương pháp, tần suất, tiêu chí chấp nhận và điểm kiểm soát cần được bổ sung riêng theo hồ sơ từng dự án.
Quy trình lập và triển khai ITP thiết bị trạm bơm
Quy trình lập ITP phải gắn với trình tự sản xuất và thi công thực tế, đồng thời xác định rõ những công đoạn cần kiểm tra trước khi nghiệm thu hoặc chuyển bước.
Các bước triển khai gồm:
- Tiếp nhận hồ sơ: Thu thập bản vẽ, yêu cầu kỹ thuật, danh mục thiết bị và tiêu chuẩn áp dụng.
- Xác định công đoạn: Liệt kê các bước từ kiểm tra vật liệu đến chế tạo, lắp đặt và thử nghiệm.
- Lập bảng ITP: Quy định phương pháp, tiêu chí chấp nhận, tần suất và trách nhiệm.
- Trình duyệt kế hoạch: Gửi các bên có thẩm quyền xem xét theo quy trình dự án.
- Thực hiện kiểm tra: Thông báo điểm kiểm soát, tổ chức kiểm tra và ghi nhận kết quả.
- Hoàn thiện hồ sơ: Tổng hợp biên bản, xử lý nội dung không phù hợp và lưu tài liệu phục vụ nghiệm thu.
ITP cần được cập nhật khi có thay đổi được chấp thuận về thiết kế, phương pháp thi công hoặc phạm vi thử nghiệm.
Kiểm tra thiết bị tại xưởng và công trường
Hoạt động kiểm tra thiết bị trạm bơm được thực hiện tại những thời điểm phù hợp với tiến độ chế tạo và lắp đặt. Mỗi giai đoạn có mục tiêu kiểm soát chất lượng riêng.
Kiểm tra và thử nghiệm tại xưởng

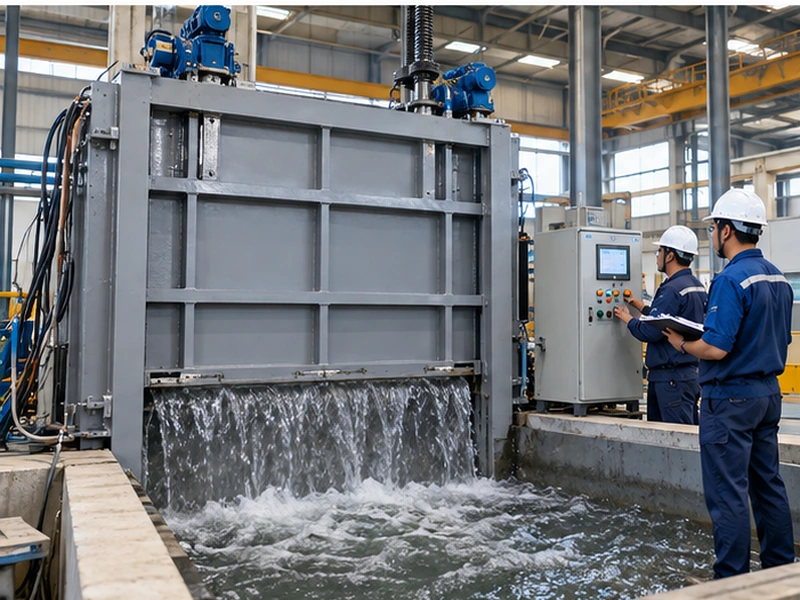

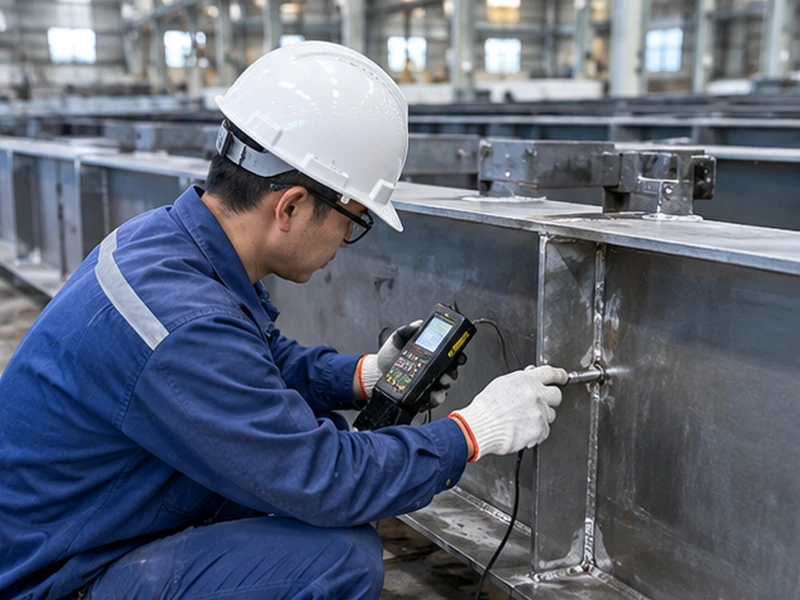

Trước khi xuất xưởng, thiết bị có thể được kiểm tra kích thước, chất lượng mối hàn, lớp phủ bảo vệ, khả năng lắp ghép và vận hành cơ cấu theo yêu cầu hợp đồng.
Kết quả cần được ghi nhận bằng phiếu kiểm tra hoặc báo cáo thử nghiệm.
Kiểm tra và thử nghiệm tại công trường

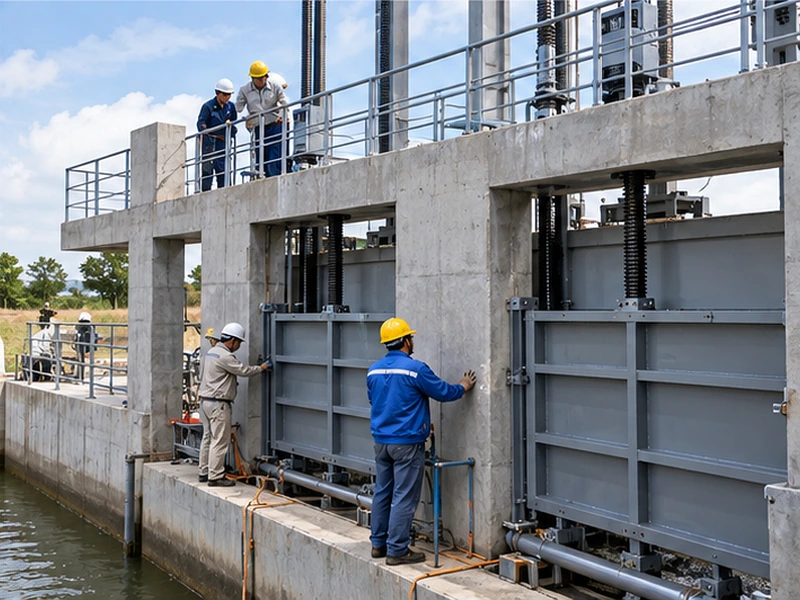

Sau khi lắp đặt, các hạng mục cần được kiểm tra vị trí, cao độ, liên kết, hành trình làm việc và khả năng vận hành đồng bộ.
Đối với cửa phai, có thể cần kiểm tra độ kín và cơ cấu đóng mở. Với đường ống, việc thử kín hoặc thử áp lực phải tuân theo yêu cầu kỹ thuật được phê duyệt.
Các kết quả không đạt cần được xử lý, kiểm tra lại và xác nhận trước khi nghiệm thu theo quy trình dự án.
Những sai sót thường gặp khi lập ITP
Một kế hoạch kiểm tra thiếu chi tiết có thể khiến quá trình nghiệm thu kéo dài hoặc phát sinh tranh chấp về trách nhiệm. Vì vậy, nhà thầu cần rà soát đầy đủ các căn cứ kỹ thuật trước khi phát hành.
Những sai sót cần tránh gồm:
- Không xác định rõ tiêu chí chấp nhận.
- Bỏ sót điểm dừng hoặc điểm chứng kiến quan trọng.
- Không quy định tần suất và trách nhiệm kiểm tra.
- Sử dụng bản vẽ hoặc tài liệu chưa được phê duyệt.
- Thiếu biểu mẫu ghi nhận kết quả thử nghiệm.
- Không cập nhật ITP khi có thay đổi kỹ thuật.
Đặc biệt, không nên sử dụng nguyên một mẫu ITP chung cho tất cả thiết bị mà không điều chỉnh theo đặc điểm công trình.
PENDIN – Giải pháp gia công và kiểm soát chất lượng thiết bị trạm bơm
Kiểm soát chất lượng thiết bị cơ khí cần được thực hiện xuyên suốt từ lựa chọn vật liệu, gia công đến kiểm tra và lắp đặt. Việc xây dựng ITP phù hợp giúp các bên phối hợp hiệu quả và giảm rủi ro sai lệch kỹ thuật.
PENDIN cung cấp và gia công các nhóm thiết bị cơ khí trạm bơm như song chắn rác, máy vớt rác, cửa phai, stoplog, đường ống và kết cấu cơ khí phi tiêu chuẩn theo yêu cầu dự án.
Khách hàng có thể tham khảo thêm:
Liên hệ PENDIN – Hotline: 0972.839.315
Gửi bản vẽ, danh mục thiết bị và yêu cầu kỹ thuật để được tư vấn giải pháp gia công, cung cấp thiết bị phù hợp với công trình.
