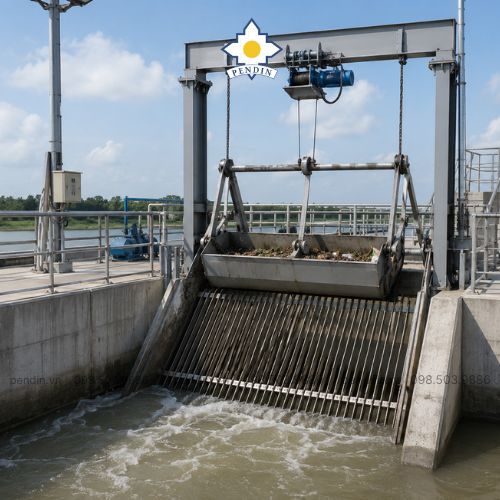

Song chắn rác kết hợp gầu vớt rác là hệ thống thu gom rác thô tại cửa lấy nước và trạm bơm. Song chắn giữ lại cành cây, cỏ, lục bình, bao bì và vật nổi trong dòng chảy; gầu vớt tiếp tục thu gom, nâng và đưa lượng rác này ra khỏi khu vực cửa lấy nước. Pendin thiết kế, gia công hệ thống theo kích thước khoang, chiều sâu công trình, đặc điểm rác và yêu cầu vận hành thực tế.

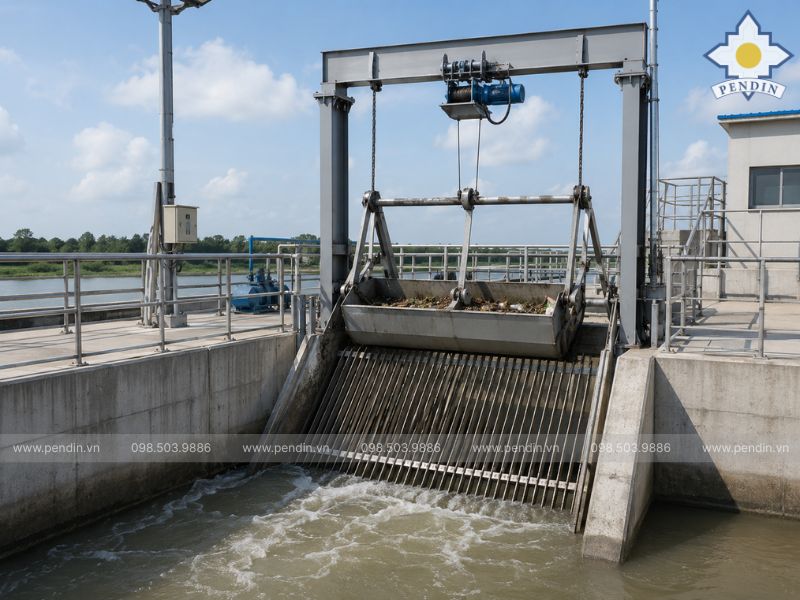

Song chắn rác kết hợp gầu vớt rác là gì?

Đây là hệ thống tích hợp hai chức năng gồm giữ rác trong dòng nước và đưa lượng rác đã giữ ra khỏi khu vực cửa lấy nước. Việc kết hợp hai thiết bị giúp hạn chế tình trạng rác tích tụ lâu ngày trước song chắn.

Song chắn rác được lắp tại đầu vào của trạm bơm, kênh dẫn hoặc cửa lấy nước. Các thanh song tạo thành bề mặt giữ lại rác có kích thước lớn hơn khe hở thiết kế, trong khi nước tiếp tục đi qua. Khi lượng rác tích tụ tăng, gầu vớt được đưa đến vị trí cần làm sạch. Gầu hạ xuống dọc theo bề mặt song, tiếp nhận rác, nâng lên khỏi mặt nước và xả tại vị trí tập kết. Hệ thống có thể làm việc theo lệnh của người vận hành, theo chu kỳ thời gian hoặc theo tín hiệu cảm biến nếu được tích hợp điều khiển tự động.

Vì sao cần kết hợp gầu vớt với song chắn rác?

Song chắn rác chỉ có chức năng giữ rác, không tự loại bỏ lượng rác đã tích tụ. Nếu không được vệ sinh đúng thời điểm, rác có thể che kín một phần bề mặt song, làm giảm khả năng dẫn nước và tăng chênh lệch mực nước trước – sau cửa lấy nước.

Việc bổ sung gầu vớt mang lại các lợi ích:

Thu gom được rác thô và vật nổi kích thước lớn.
Hạn chế nhân công phải xuống gần mặt nước.
Làm sạch song chắn tại vị trí sâu hoặc khó tiếp cận.
Giảm thời gian rác lưu lại trước cửa lấy nước.
Hạn chế nguy cơ rác đi vào máy bơm.
Duy trì diện tích dòng chảy qua song chắn.
Có thể phục vụ một hoặc nhiều khoang theo thiết kế.
Hỗ trợ vận hành trạm bơm trong mùa mưa và thời điểm lượng rác tăng cao.

Tại các trạm bơm có cửa lấy nước rộng, sâu hoặc nhiều khoang, vệ sinh thủ công thường khó đáp ứng về tốc độ và mức độ an toàn. Hệ thống gầu vớt giúp cơ giới hóa quá trình thu gom rác.

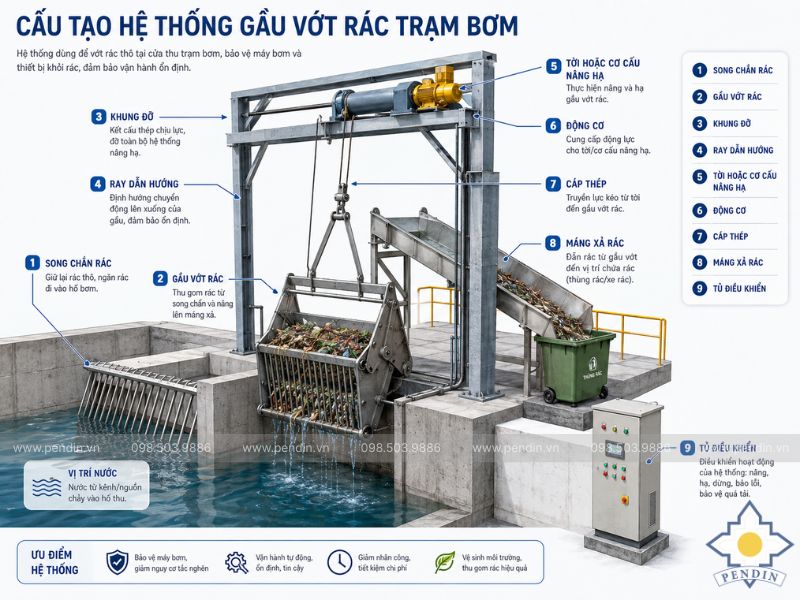

Cấu tạo song chắn rác kết hợp gầu vớt rác

Một hệ thống hoàn chỉnh thường gồm nhiều cụm thiết bị liên kết với nhau. Kết cấu cụ thể cần được xác định theo bản vẽ công trình và nguyên lý vận hành được phê duyệt.

Song chắn rác

Song chắn là bộ phận trực tiếp giữ rác trước cửa lấy nước. Thiết bị có thể được lắp đứng hoặc nghiêng tùy theo cấu tạo kênh và phương án làm sạch.

Song chắn thường gồm:

Khung chịu lực.
Thanh song.
Thanh giằng.
Bản mã liên kết.
Bulông neo.
Ray hoặc kết cấu dẫn hướng nếu cần.
Sàn thao tác và lan can phụ trợ.

Khe hở song cần lựa chọn theo kích thước rác cần giữ, yêu cầu bảo vệ máy bơm và khả năng thoát nước của công trình.

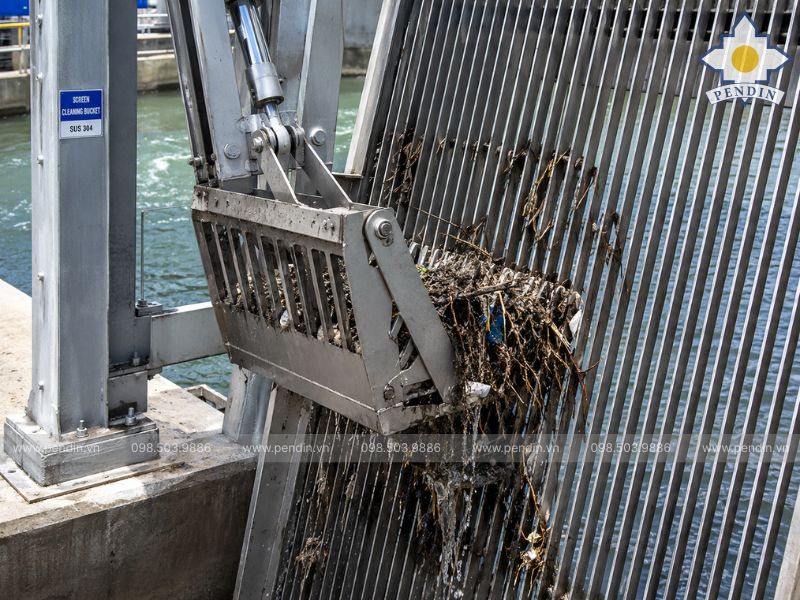

Gầu vớt rác

Gầu là bộ phận tiếp nhận rác tích tụ trước bề mặt song. Cấu tạo gầu có thể gồm:

Khung gầu.
Các thanh hoặc răng thu rác.
Cơ cấu đóng mở.
Tai nâng.
Trục và khớp liên kết.
Tấm dẫn hướng.
Kết cấu giữ rác trong quá trình nâng.

Hình dạng gầu cần phù hợp với góc nghiêng song chắn, chiều rộng khoang và đặc điểm rác thực tế.

Khung máy và kết cấu chịu lực

Khung máy đỡ cơ cấu tời, cáp, puly và gầu vớt. Kết cấu này phải chịu được tải trọng bản thân thiết bị, khối lượng rác, lực phát sinh khi nâng và ảnh hưởng của môi trường ngoài trời.

Khung có thể được lắp cố định tại một khoang hoặc đặt trên cơ cấu di chuyển ngang để phục vụ nhiều khoang.

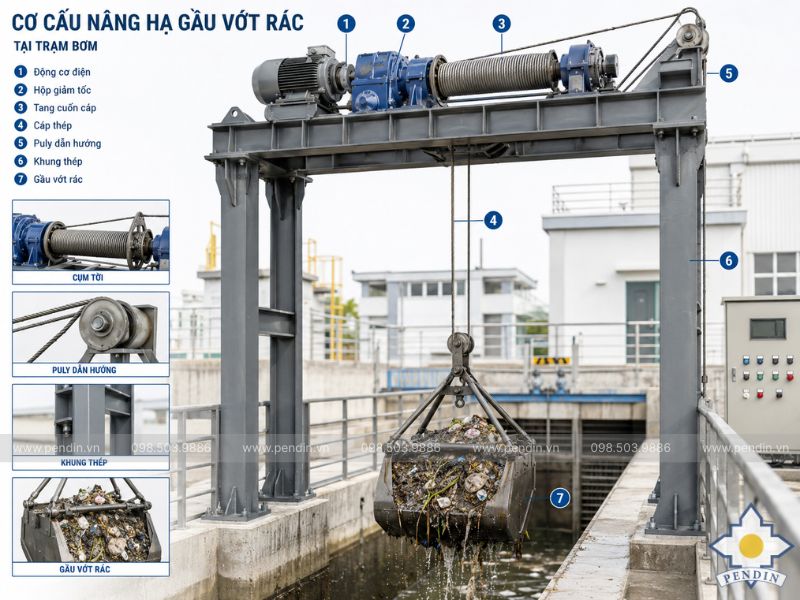

Cơ cấu nâng hạ

Cơ cấu nâng hạ đưa gầu xuống vị trí thu rác và nâng gầu lên khu vực xả.

Các bộ phận có thể gồm:

Động cơ điện.
Hộp giảm tốc.
Tang cuốn cáp.
Cáp thép.
Puly dẫn hướng.
Phanh.
Công tắc hành trình.
Cảm biến giới hạn.
Bộ phận chống quá tải.

Tải trọng nâng phải được xác định theo khối lượng gầu, lượng rác dự kiến và hệ số an toàn của thiết bị.

Ray và cơ cấu dẫn hướng

Ray dẫn hướng giúp gầu di chuyển ổn định dọc theo bề mặt song chắn, hạn chế va chạm với kết cấu xây dựng và bảo đảm gầu tiếp cận đúng vị trí thu rác.

Với hệ thống phục vụ nhiều khoang, khung máy có thể được bố trí trên cầu chạy hoặc xe di chuyển ngang.

Cơ cấu xả rác

Sau khi được nâng lên, rác cần được chuyển đến vị trí tập kết phù hợp.

Hình thức xả có thể gồm:

Xả trực tiếp vào thùng chứa.
Xả xuống máng gom.
Xả vào xe thu gom.
Xả lên băng tải.
Xả vào khu vực tập kết tạm thời.

Cao độ và hướng xả phải được tính toán để không gây rơi vãi trở lại kênh hoặc cản trở lối vận hành.

Tủ điều khiển

Tủ điều khiển có nhiệm vụ vận hành động cơ nâng hạ, cơ cấu di chuyển và các thiết bị phụ trợ.

Tùy cấu hình, tủ có thể tích hợp:

Nút chạy và dừng.
Chế độ Auto/Manual.
Điều khiển tại chỗ hoặc từ xa.
Công tắc hành trình.
Bảo vệ quá tải.
Dừng khẩn cấp.
Đèn và còi cảnh báo.
PLC và màn hình HMI.
Tín hiệu chênh lệch mực nước.
Liên động với băng tải hoặc thùng chứa.

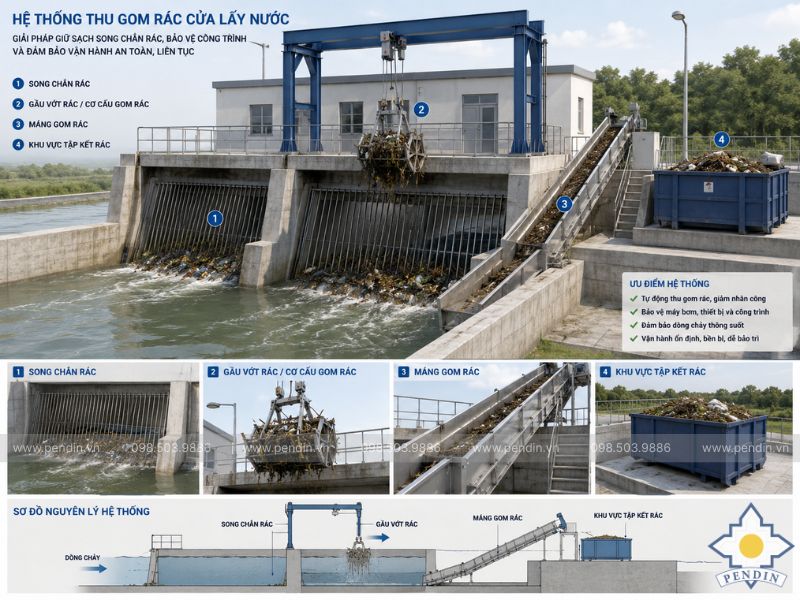

Nguyên lý hoạt động của hệ thống

Hệ thống làm việc theo chu trình thu rác, nâng rác và xả rác. Trình tự cụ thể được lập trình theo kết cấu gầu và yêu cầu vận hành của từng công trình.

Một chu trình cơ bản gồm:

Song chắn giữ rác trước cửa lấy nước.
Rác tích tụ trên bề mặt song hoặc tại chân song.
Gầu được đưa đến khoang cần làm sạch.
Cơ cấu nâng hạ đưa gầu xuống vị trí thu rác.
Gầu tiếp xúc với bề mặt song và tiếp nhận lượng rác tích tụ.
Gầu đóng hoặc giữ rác theo cơ cấu thiết kế.
Tời nâng gầu lên khỏi mặt nước.
Gầu di chuyển đến vị trí xả nếu hệ thống có cơ cấu ngang.
Rác được xả vào máng, thùng chứa hoặc băng tải.
Gầu trở về vị trí chờ hoặc tiếp tục làm sạch khoang khác.

Hệ thống có thể được kích hoạt bằng tay, chạy theo chu kỳ cài đặt hoặc nhận lệnh từ cảm biến chênh lệch mực nước trước và sau song chắn.

Các cấu hình hệ thống phổ biến

Không phải công trình nào cũng sử dụng cùng một kiểu gầu hoặc cơ cấu nâng. Cấu hình cần được lựa chọn theo số lượng khoang, tần suất vớt rác và không gian bố trí thiết bị.

Hệ thống cố định cho một khoang

Gầu và khung nâng được bố trí cố định tại một cửa lấy nước. Cấu hình này phù hợp với công trình có một khoang hoặc mỗi khoang được trang bị một bộ thiết bị riêng.

Ưu điểm là kết cấu đơn giản, phạm vi di chuyển ngắn và dễ xây dựng logic điều khiển.

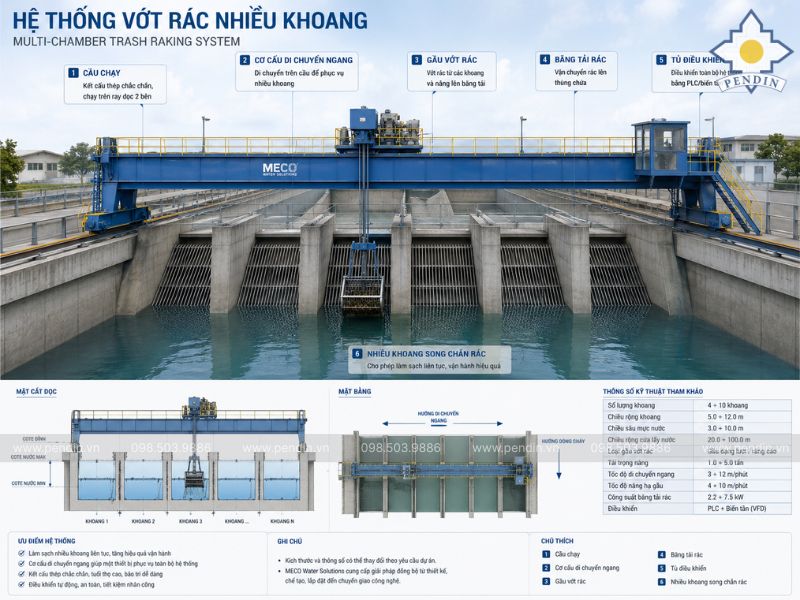

Hệ thống di chuyển phục vụ nhiều khoang

Khung nâng được lắp trên cầu chạy hoặc xe di chuyển ngang. Một gầu có thể lần lượt làm sạch nhiều khoang song chắn.

Cấu hình này giúp giảm số lượng bộ nâng hạ nhưng cần kiểm soát chính xác vị trí dừng, ray di chuyển và liên động an toàn giữa các khoang.

Gầu điều khiển bằng tay

Người vận hành trực tiếp điều khiển quá trình hạ, nâng và xả gầu bằng nút nhấn hoặc tay điều khiển.

Phương án phù hợp với công trình có tần suất thu rác không cao hoặc chưa yêu cầu tự động hóa toàn bộ.

Gầu bán tự động

Người vận hành phát lệnh bắt đầu chu trình, sau đó hệ thống tự động thực hiện một số bước nâng hạ, dừng hành trình và xả rác.

Gầu tự động

Hệ thống có thể vận hành theo thời gian cài đặt, chênh lệch mực nước hoặc tín hiệu từ hệ thống điều khiển trung tâm.

Cấu hình tự động có thể tích hợp PLC, HMI, cảm biến vị trí, cảnh báo quá tải và lưu trạng thái vận hành.

Loại rác hệ thống có thể thu gom

Song chắn rác kết hợp gầu vớt rác phù hợp với nhóm rác thô và vật nổi có kích thước tương đối lớn.

Các loại rác thường gặp gồm:

Cành cây.
Cỏ và bụi thực vật.
Lục bình, bèo và rong.
Bao bì nhựa.
Túi nilon.
Chai lọ.
Rác sinh hoạt.
Vật nổi.
Rác tích tụ thành mảng trước song chắn.

Hệ thống không mặc nhiên phù hợp để thu gom bùn, cát, rác tinh hoặc vật liệu lắng đáy. Nếu công trình có các loại vật liệu này, cần đánh giá riêng và thiết kế cơ cấu thu gom phù hợp.

Tiêu chí lựa chọn và thiết kế

Mỗi công trình có đặc điểm thủy lực, lượng rác và không gian lắp đặt khác nhau. Vì vậy, thiết bị phải được tính toán theo dữ liệu thực tế thay vì sử dụng một cấu hình cố định.

Kích thước cửa lấy nước

Cần xác định chiều rộng, chiều cao, chiều sâu và số lượng khoang để lựa chọn kích thước song, gầu và kết cấu nâng.

Góc nghiêng song chắn

Góc lắp ảnh hưởng đến hành trình gầu, khả năng tiếp xúc bề mặt song và phương án dẫn hướng.

Khe hở giữa các thanh song

Khe hở quyết định kích thước rác được giữ lại và mức độ cản dòng. Việc lựa chọn phải phù hợp với máy bơm và yêu cầu của công trình.

Đặc điểm rác

Cần khảo sát loại rác, kích thước, khối lượng, mức độ kết thành mảng và sự thay đổi theo mùa.

Tải trọng nâng

Tải trọng được xác định từ khối lượng bản thân gầu, khối lượng rác tối đa, lực cản nước và hệ số an toàn.

Số lượng khoang

Số khoang quyết định việc sử dụng hệ thống cố định hay cơ cấu di chuyển ngang.

Vị trí xả rác

Cần xác định cao độ sàn, vị trí thùng chứa, xe gom hoặc băng tải để thiết kế hành trình nâng và cơ cấu mở gầu.

Điều kiện môi trường

Vật liệu và lớp phủ phải phù hợp với nước ngọt, nước lợ, nước thải, môi trường ngoài trời và mức độ ăn mòn tại công trình.

Mức độ tự động hóa

Cần làm rõ hệ thống vận hành thủ công, bán tự động, tự động theo thời gian hay theo cảm biến.

So sánh song chắn kết hợp gầu vớt rác và máy lược rác

Hai hệ thống đều phục vụ làm sạch cửa lấy nước nhưng khác nhau về cơ cấu và điều kiện ứng dụng.

Tiêu chí	Song chắn kết hợp gầu vớt rác	Máy lược rác
Cơ cấu thu rác	Gầu, tời và cáp nâng	Lược cào, xích hoặc tay cào
Cách làm việc	Theo chu kỳ hoặc khi cần	Có thể làm việc liên tục
Loại rác	Rác thô, cành cây, vật nổi lớn	Rác bám trên bề mặt song
Số khoang	Có thể một máy phục vụ nhiều khoang	Thường lắp riêng theo từng kênh
Chiều sâu	Phù hợp khoang sâu khi được thiết kế đúng	Phụ thuộc chiều dài cơ cấu lược
Điều khiển	Bằng tay, bán tự động hoặc tự động	Bán tự động hoặc tự động
Ứng dụng	Cửa lấy nước, trạm bơm, công trình thủy lợi	Trạm bơm, trạm xử lý, kênh dẫn

Việc lựa chọn cần dựa trên loại rác, kích thước công trình, tần suất vệ sinh và ngân sách đầu tư.

Kiểm tra thiết bị trước khi bàn giao

Trước khi đưa hệ thống đến công trình, các bộ phận cần được kiểm tra theo chức năng và hồ sơ kỹ thuật.

Nội dung kiểm tra có thể gồm:

Kích thước tổng thể của song chắn.
Khe hở giữa các thanh song.
Độ thẳng và độ đồng đều của thanh song.
Chất lượng mối hàn.
Khung chịu lực.
Kích thước gầu.
Cơ cấu đóng mở gầu.
Tời và hộp giảm tốc.
Cáp thép và puly.
Phanh nâng hạ.
Công tắc hành trình.
Cảm biến giới hạn.
Cơ cấu xả rác.
Nút dừng khẩn cấp.
Tủ điều khiển.
Chạy thử không tải.
Chạy thử có tải theo yêu cầu.

Đối với hệ thống nhiều khoang, cần kiểm tra thêm cơ cấu di chuyển ngang, vị trí dừng và liên động giữa các khoang.

Thông tin cần cung cấp để thiết kế

Dữ liệu đầu vào đầy đủ giúp Pendin lựa chọn kích thước gầu, tải trọng nâng và cấu hình điều khiển phù hợp hơn.

Khách hàng nên cung cấp:

Tên và loại công trình.
Bản vẽ cửa lấy nước.
Chiều rộng, chiều cao và chiều sâu khoang.
Số lượng khoang.
Góc nghiêng song chắn.
Cao độ mực nước.
Lưu lượng dòng chảy.
Khe hở song yêu cầu.
Loại rác thường gặp.
Khối lượng rác dự kiến.
Tần suất vớt rác.
Cao độ sàn thao tác.
Vị trí xả và tập kết rác.
Nguồn điện.
Yêu cầu điều khiển.
Vật liệu yêu cầu.
Hình ảnh hiện trạng.
Phạm vi vận chuyển, lắp đặt và chạy thử.

Báo giá song chắn rác kết hợp gầu vớt rác

Sản phẩm được thiết kế theo từng công trình nên không có một mức giá chung cho mọi hệ thống.

Chi phí phụ thuộc vào:

Kích thước song chắn.
Số lượng khoang.
Chiều sâu cửa lấy nước.
Khe hở song.
Kích thước và tải trọng gầu.
Cơ cấu nâng hạ.
Cấu hình cố định hoặc di chuyển ngang.
Vật liệu chế tạo.
Phương pháp xử lý bề mặt.
Vị trí xả rác.
Băng tải hoặc máng gom nếu có.
Cấu hình tủ điều khiển.
Mức độ tự động hóa.
Khối lượng vận chuyển.
Phạm vi lắp đặt và chạy thử.

Khách hàng nên gửi bản vẽ cửa lấy nước, số lượng khoang, chiều sâu và loại rác cần thu gom để Pendin lập cấu hình và báo giá.

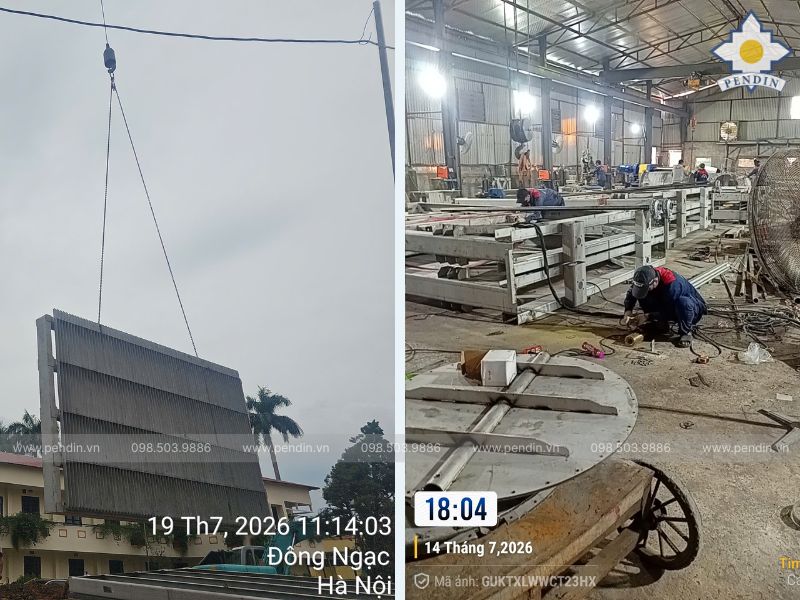

Quy trình thiết kế và gia công tại Pendin

Pendin triển khai từ bước tiếp nhận hồ sơ đến chế tạo, lắp đặt và chạy thử nhằm bảo đảm song chắn, gầu và cơ cấu nâng hạ hoạt động đồng bộ.

Pendin – Đơn vị thiết kế Song chắn rác kết hợp gầu vớt rác

Bước 1: Tiếp nhận yêu cầu

Pendin tiếp nhận bản vẽ, hình ảnh hiện trạng, dữ liệu về khoang lấy nước và loại rác.

Bước 2: Phân tích điều kiện công trình

Đội ngũ kỹ thuật kiểm tra kích thước, mực nước, số khoang, vị trí tập kết rác và điều kiện vận hành.

Bước 3: Đề xuất cấu hình

Lựa chọn kiểu song chắn, hình dạng gầu, cơ cấu nâng, phương án di chuyển và mức độ tự động hóa.

Bước 4: Lập bản vẽ kỹ thuật

Bản vẽ thể hiện kích thước, vật liệu, mối liên kết, hành trình gầu, vị trí xả và phương án điều khiển.

Bước 5: Gia công thiết bị

Các công đoạn có thể gồm cắt, chấn, lốc, hàn, gia công cơ khí, lắp ráp và xử lý bề mặt.

Bước 6: Lắp ghép và chạy thử tại xưởng

Kiểm tra cơ cấu gầu, tời, cáp, công tắc hành trình, tủ điện và chu trình thu – nâng – xả rác.

Bước 7: Vận chuyển và lắp đặt

Thiết bị được đưa đến công trình, lắp đặt theo bản vẽ và kết nối với nguồn điện, hệ thống điều khiển.

Bước 8: Chạy thử và bàn giao

Pendin chạy thử từng cơ cấu, hiệu chỉnh hành trình, kiểm tra liên động và hướng dẫn vận hành.

Ứng dụng của hệ thống

Song chắn rác kết hợp gầu vớt rác có thể được sử dụng tại:

Trạm bơm tiêu úng.
Trạm bơm thoát nước.
Trạm bơm cấp nước.
Cửa lấy nước nhà máy.
Kênh dẫn nước.
Hồ chứa.
Cống lấy nước.
Công trình thủy lợi.
Nhà máy xử lý nước.
Khu vực có lượng rác thô và vật nổi lớn.

Pendin – Đơn vị thiết kế và chế tạo theo yêu cầu

Pendin cung cấp đồng bộ từ song chắn, gầu vớt, khung nâng, đường ray đến tủ điều khiển theo điều kiện thực tế của từng công trình.

Thế mạnh của Pendin gồm:

Khảo sát và tiếp nhận bản vẽ công trình.
Thiết kế thiết bị theo kích thước phi tiêu chuẩn.
Gia công song chắn và gầu tại xưởng.
Đồng bộ phần cơ khí với tời và tủ điều khiển.
Cấu hình cho một hoặc nhiều khoang.
Chạy thử chu trình thu, nâng và xả rác.
Hỗ trợ vận chuyển, lắp đặt và hướng dẫn vận hành.

Kết luận

Song chắn rác kết hợp gầu vớt rác giúp thực hiện đồng thời hai nhiệm vụ: giữ rác trước cửa lấy nước và đưa rác ra khỏi dòng chảy. Sự phối hợp giữa song chắn, gầu, cơ cấu nâng hạ và vị trí xả giúp giảm khối lượng vệ sinh thủ công, hạn chế rác tiếp cận máy bơm và duy trì khả năng lấy nước của công trình. Pendin nhận thiết kế, gia công và lắp đặt hệ thống theo kích thước khoang, chiều sâu, loại rác, tải trọng nâng và yêu cầu điều khiển của từng trạm bơm.
