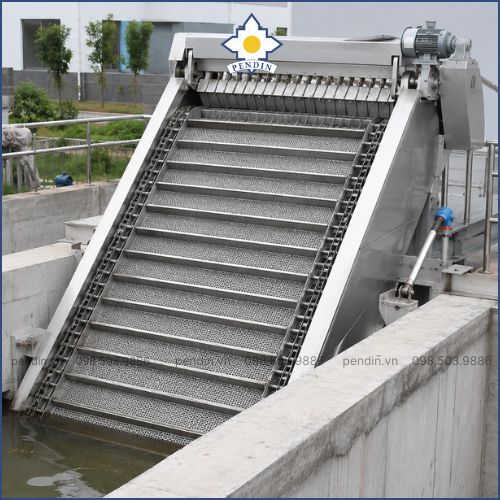

Máy vớt rác kiểu màng

Máy vớt rác kiểu màng là thiết bị cơ khí được bố trí tại đầu nguồn nhằm giữ, thu gom và đưa rác ra khỏi dòng nước trước khi rác đi vào máy bơm, đường ống hoặc công đoạn xử lý phía sau. Pendin thiết kế máy theo kích thước kênh, lưu lượng, đặc tính rác, yêu cầu lọc và điều kiện lắp đặt của từng công trình. Thiết bị có thể tích hợp motor giảm tốc, hệ thống truyền động, máng xả, cảm biến và tủ điều khiển nhằm giảm phụ thuộc vào việc vớt rác thủ công.

Máy vớt rác kiểu màng giải quyết bài toán gì?

Rác trong dòng nước có thể gồm lá cây, túi nilon, bao bì, rong rêu, sợi vải, cành nhỏ và nhiều loại chất rắn khác. Khi không được tách kịp thời, rác tích tụ trên cửa thu, đi vào hố bơm hoặc mắc tại đường ống và hệ thống van.

Máy vớt rác kiểu màng được sử dụng để tạo một lớp bảo vệ cơ khí đầu nguồn, đồng thời đưa lượng rác bị giữ lại ra khỏi dòng nước.

Thiết bị giúp:

• Hạn chế rác đi vào máy bơm.
• Giảm nguy cơ tắc đường ống và van.
• Duy trì tiết diện dòng nước đi qua.
• Giảm tần suất cào, vớt rác bằng tay.
• Hạn chế người vận hành tiếp xúc trực tiếp với nước thải.
• Bảo vệ thiết bị và công đoạn xử lý phía sau.
• Hỗ trợ hệ thống vận hành liên tục theo chu kỳ cài đặt.

Máy đặc biệt phù hợp với những công trình có lượng rác biến động, kênh sâu hoặc vị trí khó bố trí nhân sự vệ sinh thường xuyên.

Máy vớt rác kiểu màng là gì?

Máy vớt rác kiểu màng là thiết bị tách rác cơ học sử dụng bề mặt lọc dạng màng để giữ lại các vật thể có kích thước lớn hơn khe lọc. Cơ cấu truyền động đưa phần bề mặt chứa rác lên khỏi dòng nước, sau đó tách rác sang máng xả hoặc thiết bị tiếp nhận.

Một chu trình cơ bản gồm ba chức năng:

1. Giữ rác trên bề mặt lọc.
2. Đưa rác lên khỏi dòng nước.
3. Chuyển rác đến vị trí tập kết.

Khác với song chắn rác cố định chỉ giữ rác tại chỗ, máy có cơ cấu chuyển động để liên tục hoặc định kỳ làm sạch bề mặt lọc. Nhờ đó, dòng nước được duy trì tốt hơn và giảm khối lượng vệ sinh thủ công.

Dòng máy vớt rác tự động hiện được Pendin định hướng cho trạm bơm, nhà máy nước, hệ thống cấp thoát nước và xử lý nước thải, với vật liệu cùng khe lọc được lựa chọn theo công trình.

Cấu tạo máy vớt rác kiểu màng

Cấu hình cụ thể phụ thuộc vào chiều rộng kênh, chiều sâu làm việc, loại rác và chiều cao xả. Một hệ thống cơ bản thường gồm các bộ phận sau.

Khung máy

Khung là kết cấu chịu lực, giữ toàn bộ cơ cấu lọc và truyền động tại vị trí lắp đặt.

Vật liệu có thể được xem xét gồm:

• Inox 304.
• Inox 316.
• Thép được xử lý chống ăn mòn.
• Thép mạ kẽm nhúng nóng theo yêu cầu.

Pendin hiện công bố inox 304, inox 316 và thép mạ kẽm nhúng nóng cho dòng máy vớt rác kiểu lưới đang được lập chỉ mục. Việc áp dụng cho máy kiểu màng cần được xác nhận theo hồ sơ sản phẩm.

Bề mặt màng lọc

Màng lọc là bộ phận trực tiếp tiếp xúc với dòng nước và giữ lại rác. Kích thước khe lọc cần được lựa chọn theo loại rác và mức độ bảo vệ cần thiết cho thiết bị phía sau.

Các yếu tố cần xác định gồm:

• Vật liệu màng.
• Kích thước khe lọc.
• Khả năng chịu tải rác.
• Khả năng tháo lắp, thay thế.
• Phương pháp làm sạch bề mặt.
• Khả năng chống ăn mòn và mài mòn.

Khe quá lớn có thể để rác lọt qua, trong khi khe quá nhỏ làm tăng nguy cơ bề mặt nhanh bị che kín. Vì vậy, không nên lựa chọn khe lọc chỉ dựa trên kích thước nhỏ nhất.

Cơ cấu thu và nâng rác

Cơ cấu này đưa phần rác bị giữ trên màng lên vị trí xả. Thiết kế phải phù hợp với rác mềm, rác dạng sợi, rác nổi và khối lượng rác dự kiến.

Motor và hộp giảm tốc

Motor tạo chuyển động cho máy, trong khi hộp giảm tốc tạo tốc độ và lực kéo phù hợp.

Công suất được lựa chọn theo:

• Chiều rộng máy.
• Chiều sâu kênh.
• Chiều cao nâng rác.
• Khối lượng rác.
• Tốc độ vận hành.
• Tần suất khởi động.
• Chế độ làm việc.

Pendin sử dụng motor giảm tốc kết hợp hệ thống truyền động cho dòng máy thu rác tự động dạng lưới.

Hệ thống truyền động

Hệ truyền động đưa chuyển động từ motor tới bề mặt màng và cơ cấu thu gom. Bộ phận này cần được bố trí thuận tiện cho việc căng chỉnh, bôi trơn, kiểm tra và thay thế.

Cơ cấu gạt và máng xả

Khi rác được đưa lên phía trên, cơ cấu gạt tách rác khỏi bề mặt lọc và chuyển rác xuống:

• Thùng chứa.
• Máng gom.
• Băng tải.
• Vít tải.
• Máy ép rác.

Vị trí và chiều cao xả cần được xác định từ giai đoạn thiết kế để tránh phải thay đổi mặt bằng sau khi chế tạo máy.

Tủ điều khiển

Tủ điều khiển quản lý motor và chu trình vận hành. Tùy yêu cầu, hệ thống có thể tích hợp:

• Auto/Manual.
• Nút dừng khẩn cấp.
• Hẹn giờ vận hành.
• Điều khiển theo mực nước.
• Bảo vệ quá tải.
• Cảnh báo kẹt cơ cấu.
• Cảnh báo lỗi motor.
• Kết nối PLC, HMI hoặc SCADA.

Nguyên lý hoạt động

Máy vớt rác kiểu màng có thể hoạt động liên tục hoặc theo chu kỳ tùy cấu hình điều khiển.

Quá trình cơ bản gồm:

Bước 1: Dòng nước đi vào máy

Nước mang theo rác đi tới khu vực lắp đặt. Phần nước đi qua khe lọc, còn rác lớn hơn khe bị giữ lại trên bề mặt màng.

Bước 2: Kích hoạt cơ cấu truyền động

Máy được khởi động theo thời gian, lệnh vận hành hoặc tín hiệu cảm biến mực nước.

Bước 3: Đưa rác lên khỏi dòng nước

Bề mặt màng cùng cơ cấu thu gom di chuyển, mang lượng rác bị giữ lên phía trên.

Bước 4: Tách rác khỏi bề mặt lọc

Cơ cấu gạt hoặc xả tách rác khỏi màng và đưa rác vào máng tiếp nhận.

Bước 5: Tiếp tục chu trình

Bề mặt lọc đã được làm sạch quay lại dòng nước và tiếp tục giữ rác.

Dòng nước có rác → màng lọc giữ rác → cơ cấu nâng rác → máng xả → dòng nước tiếp tục đi qua.

Ưu điểm của máy vớt rác kiểu màng

Máy phù hợp với công trình cần kết hợp khả năng lọc rác và thu gom tự động trong cùng một thiết bị.

Những lợi ích chính gồm:

• Bề mặt lọc có diện tích làm việc lớn.
• Tự động đưa rác ra khỏi dòng nước.
• Giảm rác tích tụ trước cửa bơm.
• Có thể thiết kế theo kích thước kênh.
• Khe lọc lựa chọn theo loại rác.
• Tích hợp điều khiển theo nhu cầu vận hành.
• Có thể kết nối với băng tải hoặc vít tải.
• Giảm phụ thuộc vào việc vớt rác thủ công.
• Thuận tiện đồng bộ với trạm bơm và hệ thống xử lý nước.

Hiệu quả thực tế phụ thuộc vào việc lựa chọn đúng khe lọc, tải rác, tốc độ máy và phương án xả rác.

Thông số kỹ thuật tham khảo

Thông số	Cấu hình đề xuất
Tên thiết bị	Máy vớt rác kiểu màng
Chiều rộng làm việc	Theo kích thước kênh
Chiều sâu làm việc	Theo cao độ công trình
Khe lọc	Theo loại rác và yêu cầu xử lý
Vật liệu khung	Inox 304, inox 316 hoặc thép xử lý bề mặt
Vật liệu màng	Kỹ thuật xác nhận theo cấu hình
Truyền động	Motor giảm tốc
Chiều cao xả	Theo vị trí thùng hoặc băng tải
Chế độ	Auto/Manual
Điều khiển	Timer, mực nước hoặc theo yêu cầu
Kiểu lắp đặt	Kênh hở, hố thu hoặc cửa nhận nước
Thiết bị đi kèm	Tủ điện, cảm biến, máng xả, băng tải

Bảng trên dùng để định hướng hồ sơ đặt hàng. Thông số cuối cùng phải được chốt sau khi kiểm tra bản vẽ và dữ liệu vận hành.

Cách lựa chọn máy lược rác phù hợp

Máy không nên được lựa chọn chỉ theo chiều rộng kênh. Chủ đầu tư cần cung cấp đầy đủ dữ liệu để xác định khả năng lọc, tải truyền động và phương án xả rác.

Lưu lượng và mực nước

Cần xác định:

• Lưu lượng thấp nhất.
• Lưu lượng trung bình.
• Lưu lượng lớn nhất.
• Mực nước thấp nhất và cao nhất.
• Mức dao động theo mùa.

Đặc tính rác

Cần làm rõ:

• Loại rác phổ biến.
• Kích thước rác.
• Rác mềm hay cứng.
• Có rác sợi, nilon hoặc rong rêu hay không.
• Khối lượng rác dự kiến.
• Khả năng rác bám dính trên màng.

Kích thước công trình

Hồ sơ cần có:

• Chiều rộng kênh.
• Chiều sâu kênh.
• Góc hoặc vị trí lắp máy.
• Không gian phía trên.
• Lối bảo trì.
• Vị trí tiếp nhận rác.

Yêu cầu điều khiển

Máy có thể được thiết kế vận hành:

• Theo chu kỳ thời gian.
• Theo ngưỡng mực nước.
• Theo chênh lệch mực nước.
• Theo lệnh tại chỗ.
• Từ phòng điều hành.
• Kết hợp Auto và Manual.

Ứng dụng của máy vớt rác kiểu màng

Máy có thể được xem xét tại:

• Trạm bơm tiêu úng.
• Trạm bơm nước thải.
• Cửa lấy nước.
• Nhà máy cấp nước.
• Trạm xử lý nước thải.
• Hố thu khu công nghiệp.
• Kênh thoát nước mưa.
• Công trình thủy lợi.
• Hệ thống bảo vệ bơm và đường ống.

Tiêu chuẩn về thiết bị cơ khí trạm bơm yêu cầu phương án vớt rác phải bảo đảm thu gom rác trước khi nước đi vào bể hút, đồng thời xem xét hiệu quả vận hành, năng lượng và nhân công.

So sánh với các thiết bị thu rác khác

Thiết bị	Đặc điểm	Phù hợp
Máy kiểu màng	Bề mặt màng lọc chuyển động	Thu rác theo khe lọc thiết kế
Máy lược rác	Tay cào làm sạch song chắn	Rác thô, kênh dẫn và trạm bơm
Máy trống quay	Lồng lọc quay	Tách rác tinh, khe nhỏ
Máy dạng tĩnh	Không có truyền động	Lưu lượng nhỏ, có người vệ sinh
Gầu vớt rác	Gầu nâng hoặc ngoạm rác	Rác lớn, bèo và hố sâu

Pendin hiện phân biệt máy lược cào cho rác thô, máy trống quay cho xử lý rác nhỏ hơn và máy dạng tĩnh cho cấu hình không dùng truyền động.

Báo giá máy vớt rác kiểu màng

Máy được thiết kế theo công trình nên không áp dụng một mức giá chung.

Chi phí phụ thuộc vào:

• Chiều rộng và chiều sâu máy.
• Kích thước khe lọc.
• Vật liệu khung và màng.
• Chiều cao nâng rác.
• Công suất truyền động.
• Tủ điều khiển và cảm biến.
• Máng xả, băng tải hoặc vít tải.
• Điều kiện vận chuyển.
• Phạm vi lắp đặt và chạy thử.

Khách hàng nên gửi bản vẽ kênh, lưu lượng, hình ảnh rác đầu vào và yêu cầu điều khiển để Pendin đề xuất cấu hình phù hợp.

PENDIN – Đơn vị cung cấp giải pháp cơ khí môi trường toàn diện

Pendin tự hào là đơn vị tư vấn, thiết kế, sản xuất và thi công lắp đặt Máy vớt rác hàng đầu, mang đến giải pháp bảo vệ hiệu quả cho nhiều công trình dân dụng lẫn công nghiệp. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, công nghệ sản xuất tiên tiến cùng cam kết chất lượng, chúng tôi đảm bảo cung cấp sản phẩm đạt chuẩn và đáp ứng yêu cầu của nhiều các công trình khác nhau.

Với hơn 10 năm kinh nghiệm, chúng tôi đã triển khai nhiều dự án lớn, được tin dùng bởi các đối tác uy tín như Vingroup, Sungroup, FLC Group, Vietcombank. Pendin đã khẳng định trình độ chuyên môn lẫn uy tín đơn vị qua nhiều dự án nổi bật:

• Một số công trình tiêu biểu có thể kể đến như: lắp đặt van cửa phai tại Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field,…
• Thi công cửa chống ngập tầng hầm cho CÔNG TY TNHH XÂY DỰNG DÂN DỤNG OLYMPIA: Đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo an toàn tuyệt đối cho hệ thống tầng hầm trước tình trạng ngập lụt.
• Cung cấp, lắp đặt, chế tạo cửa chống ngập cho CÔNG TY TNHH AUTO SYSTEM VIỆT NAM: Sản phẩm được thiết kế riêng theo yêu cầu, tối ưu hiệu suất chống nước và độ bền cao.

Chúng tôi cung cấp đa dạng giải pháp: từ thiết bị xử lý nước, thiết bị cơ khí môi trường, van cửa phai, van cửa lật, máy vớt rác,… Mỗi sản phẩm của Pendin đều được thiết kế tùy chỉnh theo từng dự án, đảm bảo tối ưu hiệu suất vận hành và độ tương thích cao với hiện trạng công trình. Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Pendin không chỉ là nhà cung cấp mà còn là đối tác kỹ thuật tin cậy của hàng trăm công trình cấp – thoát nước, xử lý nước thải và các khu công nghiệp trên toàn quốc.

Kết luận

Máy vớt rác kiểu màng là giải pháp hiện đại giúp thu gom rác tinh tự động trong các hệ thống cấp nước, thoát nước và xử lý môi trường. Với khả năng lọc hiệu quả, vận hành liên tục và chi phí bảo trì thấp, thiết bị góp phần nâng cao hiệu quả khai thác công trình, bảo vệ thiết bị phía sau và giảm đáng kể chi phí vận hành lâu dài.
