Thiết bị bơm phi tiêu chuẩn

Thiết bị bơm phi tiêu chuẩn là các cụm cơ khí được thiết kế riêng để kết nối, lắp đặt và hỗ trợ máy bơm trong những công trình có kích thước, tải trọng hoặc điều kiện vận hành đặc thù. Pendin nhận gia công ống lồng bơm, bệ bơm, khung đỡ, đường ống kết nối, mặt bích và các chi tiết cơ khí theo bản vẽ hoặc hiện trạng công trình.

Thiết bị bơm phi tiêu chuẩn là gì?

Thiết bị bơm phi tiêu chuẩn không phải máy bơm hoàn chỉnh gồm động cơ, cánh bơm, trục và thân bơm. Đây là các cụm cơ khí được chế tạo riêng để máy bơm có thể lắp đặt, kết nối và vận hành phù hợp với từng công trình.

Các thiết bị tiêu chuẩn trên thị trường thường được sản xuất theo kích thước và cấu hình cố định. Tuy nhiên, nhiều trạm bơm có hố bơm, cao độ, đường kính đường ống, vị trí mặt bích hoặc không gian lắp đặt khác biệt.

Khi đó, cần thiết kế các cụm cơ khí trung gian nhằm bảo đảm máy bơm kết nối đồng bộ với hệ thống. Nhóm sản phẩm này có thể được sử dụng khi:

• Máy bơm mới không khớp với đường ống hiện hữu.
• Trạm bơm có kích thước hoặc cao độ đặc biệt.
• Không gian lắp đặt bị hạn chế.
• Thiết bị cũ đã ngừng sản xuất.
• Cần cải tạo trạm bơm nhưng vẫn giữ lại một phần hệ thống.
• Công trình có yêu cầu riêng về vật liệu.
• Bệ máy hoặc khung đỡ phải thiết kế theo tải trọng thực tế.
• Không có sản phẩm bán sẵn đáp ứng bản vẽ.

Các hạng mục thiết bị bơm phi tiêu chuẩn Pendin gia công

Tùy theo loại máy bơm và kết cấu trạm, Pendin có thể gia công từng chi tiết riêng lẻ hoặc đồng bộ nhiều cụm thiết bị cơ khí trong cùng một hệ thống.

Ống lồng bơm

Ống lồng bơm được sử dụng để lắp đặt, dẫn hướng hoặc tạo không gian làm việc phù hợp cho máy bơm trong hố bơm.

Sản phẩm thường được thiết kế theo kích thước thân bơm, đường kính cánh, lưu lượng, cao độ lắp đặt và cấu tạo công trình. Một cụm ống lồng có thể bao gồm:

• Thân ống lồng.
• Mặt bích liên kết.
• Gân tăng cứng.
• Bản mã.
• Giá đỡ.
• Côn chuyển tiếp.
• Cửa kiểm tra nếu có.
• Chi tiết liên kết với kết cấu xây dựng.

Quá trình gia công cần kiểm soát đường kính, độ tròn, độ đồng tâm và vị trí mặt bích để hạn chế sai lệch khi lắp máy bơm.

Bệ bơm và khung đỡ

Bệ bơm có nhiệm vụ đỡ máy bơm, động cơ hoặc cụm thiết bị, đồng thời truyền tải trọng xuống nền móng công trình.

Bệ và khung đỡ phi tiêu chuẩn có thể gồm:

• Khung thép chịu lực.
• Bản mã chân đế.
• Gân tăng cứng.
• Lỗ bu lông neo.
• Tấm lắp máy.
• Tấm căn chỉnh.
• Giá đỡ động cơ.
• Kết cấu hạn chế rung.
• Tai nâng và vị trí thao tác.

Thiết kế bệ bơm cần căn cứ vào trọng lượng máy, tải trọng vận hành, kích thước chân bơm, vị trí bu lông và không gian bảo trì. Độ phẳng của bệ ảnh hưởng trực tiếp đến quá trình căn chỉnh máy bơm và động cơ.

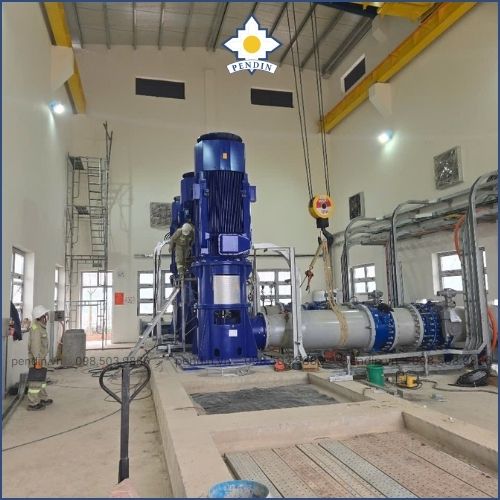

Đường ống kết nối máy bơm

Đường ống kết nối có nhiệm vụ dẫn nước và liên kết máy bơm với các thiết bị trong trạm. Tuyến ống cần được thiết kế phù hợp với lưu lượng, cột áp và vị trí lắp đặt.

Pendin nhận gia công:

• Đường ống hút.
• Đường ống đẩy.
• Spool pipe kết nối máy bơm.
• Ống góp.
• Côn thu và côn mở.
• Co, tê và đoạn chuyển hướng.
• Khớp nối mềm.
• Khớp tháo lắp.
• Cụm van và phụ kiện.
• Giá đỡ, gối đỡ và điểm neo.

Các mặt bích cần được gia công đúng tâm, đúng hướng và thuận tiện cho việc tháo lắp, kiểm tra hoặc bảo trì máy bơm.

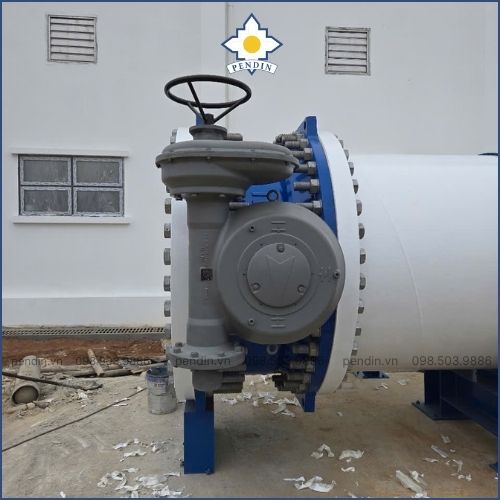

Mặt bích và phụ kiện chuyển đổi

Trong các dự án cải tạo, kích thước đầu máy bơm mới có thể không đồng nhất với tuyến đường ống hoặc thiết bị hiện hữu.

Pendin có thể gia công:

• Mặt bích phi tiêu chuẩn.
• Mặt bích chuyển đổi.
• Côn chuyển đường kính.
• Đầu nối máy bơm.
• Vòng đệm cơ khí.
• Khớp nối.
• Bản mã liên kết.
• Bu lông neo.
• Chi tiết tiện, phay theo bản vẽ.

Kích thước mặt bích cần phù hợp với đường kính tâm lỗ, số lượng lỗ bu lông, bề mặt làm kín, vật liệu và áp lực vận hành.

Khung nâng hạ và dẫn hướng máy bơm

Đối với máy bơm chìm hoặc thiết bị đặt trong hố sâu, hệ thống có thể cần thêm cụm dẫn hướng và nâng hạ để phục vụ việc lắp đặt, bảo dưỡng.

Các hạng mục có thể gồm:

• Ray dẫn hướng.
• Giá đỡ ray.
• Khung nâng.
• Tai cẩu.
• Xích hoặc cáp nâng.
• Giá treo máy bơm.
• Khớp nối nhanh.
• Sàn thao tác.
• Thang và lan can.

Cấu hình cụ thể được thiết kế theo trọng lượng máy bơm, chiều sâu hố, tần suất bảo trì và thiết bị nâng hiện có tại công trình.

Các chi tiết cơ khí phụ trợ

Ngoài các cụm thiết bị chính, Pendin có thể gia công thêm các chi tiết hỗ trợ quá trình lắp đặt và vận hành máy bơm.

Danh mục có thể bao gồm:

• Tấm chống xoáy.
• Kết cấu hướng dòng.
• Giếng giả trạm bơm.
• Nắp hố bơm.
• Khung bảo vệ.
• Giá đỡ đường ống.
• Sàn thao tác.
• Thang kỹ thuật.
• Kết cấu thép theo bản vẽ.

Phạm vi sản xuất được xác định theo hồ sơ, thông số máy bơm và điều kiện thực tế của từng dự án.

Vật liệu gia công thiết bị bơm phi tiêu chuẩn

Vật liệu cần được lựa chọn đồng thời theo khả năng chịu lực, môi trường tiếp xúc, mức độ ăn mòn, tuổi thọ yêu cầu và ngân sách đầu tư.

Thép carbon

Thép carbon phù hợp với bệ bơm, khung đỡ, ống lồng, đường ống và các kết cấu cần khả năng chịu tải. Bề mặt thường được xử lý bằng hệ sơn bảo vệ hoặc mạ kẽm.

Inox 304

Inox 304 được xem xét cho hệ thống nước sạch, môi trường ẩm hoặc công trình yêu cầu khả năng chống gỉ và thuận tiện vệ sinh.

Inox 316

Inox 316 phù hợp hơn với môi trường có mức độ ăn mòn cao hoặc nguồn nước có thành phần đặc thù. Việc lựa chọn cần dựa trên điều kiện vận hành thực tế.

Xử lý bề mặt

Tùy loại vật liệu, Pendin có thể áp dụng:

• Sơn epoxy.
• Hệ sơn bảo vệ nhiều lớp.
• Mạ kẽm.
• Làm sạch bề mặt inox.
• Hoàn thiện theo hồ sơ kỹ thuật.

Không nên lựa chọn vật liệu chỉ dựa trên giá thành mà cần tính đến điều kiện tiếp xúc với nước và chu kỳ bảo trì.

Khi nào cần sử dụng thiết bị bơm phi tiêu chuẩn?

Nhóm sản phẩm này phù hợp với các dự án mà thiết bị có sẵn không đáp ứng được kích thước, kết cấu hoặc yêu cầu kết nối của công trình.

Hiện trạng công trình	Hạng mục có thể cần gia công
Máy bơm mới không khớp tuyến ống cũ	Mặt bích chuyển đổi, côn và spool pipe
Hố bơm có kích thước đặc biệt	Ống lồng, khung dẫn hướng hoặc giếng giả
Máy bơm rung khi vận hành	Bệ bơm, khung đỡ và giá đỡ đường ống
Không có sản phẩm phù hợp trên thị trường	Gia công thiết bị theo bản vẽ
Cải tạo hoặc mở rộng trạm bơm	Cụm kết nối, bệ và đường ống mới
Không gian lắp đặt hạn chế	Kết cấu cơ khí được thiết kế riêng
Môi trường có tính ăn mòn	Thiết bị inox hoặc lớp phủ phù hợp
Thiết bị cũ đã ngừng sản xuất	Gia công chi tiết thay thế theo mẫu

Việc khảo sát và đo đạc chính xác giúp hạn chế chỉnh sửa tại công trường và giảm nguy cơ sai lệch khi lắp đặt.

Cách lựa chọn thiết bị phù hợp

Mỗi hạng mục phi tiêu chuẩn cần được lựa chọn theo đúng thông số máy bơm, cấu tạo công trình và yêu cầu vận hành, thay vì chỉ dựa trên kích thước bên ngoài.

Xác định phạm vi cần gia công

Khách hàng cần xác định rõ hạng mục cần sản xuất là ống lồng, bệ máy, đường ống, mặt bích hay một cụm cơ khí hoàn chỉnh.

Việc xác định đúng phạm vi giúp bóc tách vật liệu, lựa chọn phương pháp gia công và lập báo giá chính xác hơn.

Kiểm tra thông số máy bơm

Các thông tin cần kiểm tra gồm:

• Hãng và model máy bơm.
• Kích thước tổng thể.
• Trọng lượng.
• Kích thước đầu hút và đầu đẩy.
• Vị trí chân đế.
• Lỗ bu lông.
• Lưu lượng và cột áp.
• Hướng kết nối.
• Yêu cầu tháo lắp.

Kiểm tra điều kiện công trình

Hiện trạng lắp đặt ảnh hưởng trực tiếp đến kích thước và cấu tạo của thiết bị.

Cần xác định:

• Kích thước hố bơm.
• Cao độ lắp đặt.
• Không gian thao tác.
• Tuyến đường ống hiện hữu.
• Vị trí kết cấu xây dựng.
• Điều kiện môi trường.
• Khả năng sử dụng thiết bị nâng.
• Lối vận chuyển thiết bị.

Lựa chọn vật liệu và lớp phủ

Vật liệu phải đáp ứng tải trọng, áp lực, mức độ ăn mòn và tuổi thọ của thiết bị. Với kết cấu thép, hệ sơn hoặc lớp bảo vệ cần phù hợp với môi trường trong nhà, ngoài trời hoặc ngập nước.

Tính đến khả năng bảo trì

Thiết bị cần được thiết kế để thuận tiện:

• Tháo máy bơm.
• Tháo mặt bích.
• Kiểm tra mối nối.
• Nâng hạ thiết bị.
• Thay thế gioăng.
• Tiếp cận bu lông.
• Vệ sinh và sơn bảo trì.

Thông tin cần cung cấp để thiết kế

Do mỗi sản phẩm được thiết kế theo yêu cầu riêng, dữ liệu đầu vào càng đầy đủ thì phương án gia công và báo giá càng sát với thực tế.

Khách hàng nên chuẩn bị:

• Hạng mục cần gia công.
• Hãng và model máy bơm.
• Bản vẽ máy bơm.
• Kích thước đầu hút và đầu đẩy.
• Trọng lượng thiết bị.
• Lưu lượng và cột áp.
• Kích thước hố hoặc nhà trạm.
• Vật liệu yêu cầu.
• Áp lực làm việc.
• Tiêu chuẩn mặt bích.
• Vị trí bu lông neo.
• Số lượng.
• Bản vẽ hệ thống hiện hữu.
• Hình ảnh vị trí lắp đặt.
• Yêu cầu vận chuyển và lắp đặt.

Nếu chưa có hồ sơ đầy đủ, Pendin có thể tiếp nhận số liệu hiện trạng để nghiên cứu phương án.

Kiểm tra thiết bị trước khi bàn giao

Thiết bị phi tiêu chuẩn cần được kiểm tra theo đúng chức năng của từng hạng mục trước khi vận chuyển đến công trình.

Tùy loại sản phẩm, quá trình kiểm tra có thể gồm:

• Kiểm tra chủng loại vật liệu.
• Kiểm tra kích thước tổng thể.
• Kiểm tra độ tròn và độ đồng tâm.
• Kiểm tra độ phẳng của bệ bơm.
• Kiểm tra vị trí lỗ bu lông.
• Kiểm tra kích thước mặt bích.
• Kiểm tra mối hàn.
• Lắp ghép thử các cụm chi tiết.
• Kiểm tra lớp phủ bảo vệ.
• Thử kín hoặc test áp đối với đường ống.
• Đánh dấu chi tiết trước khi giao hàng.

Phương pháp kiểm tra được áp dụng theo loại thiết bị và yêu cầu của hồ sơ kỹ thuật.

Ứng dụng của thiết bị bơm phi tiêu chuẩn

Thiết bị được sử dụng trong các công trình có hệ thống bơm đặc thù, cần cải tạo hoặc không thể sử dụng hoàn toàn các sản phẩm chế tạo sẵn.

Ứng dụng phổ biến gồm:

• Trạm bơm cấp nước.
• Trạm bơm tiêu úng.
• Trạm bơm thoát nước.
• Trạm bơm nước thải.
• Công trình thủy lợi.
• Hồ điều hòa.
• Nhà máy xử lý nước.
• Nhà máy xử lý nước thải.
• Khu công nghiệp.
• Hệ thống chống ngập.
• Công trình cải tạo và nâng cấp trạm bơm.

Báo giá thiết bị bơm phi tiêu chuẩn phụ thuộc vào yếu tố nào?

Do được chế tạo theo từng bản vẽ và yêu cầu riêng, thiết bị bơm phi tiêu chuẩn không có một mức giá cố định áp dụng cho mọi công trình.

Chi phí phụ thuộc vào:

• Loại thiết bị.
• Kích thước.
• Vật liệu.
• Chiều dày.
• Trọng lượng.
• Tải trọng thiết kế.
• Độ phức tạp của bản vẽ.
• Số lượng mặt bích và phụ kiện.
• Khối lượng gia công cơ khí.
• Tiêu chuẩn mối hàn.
• Phương pháp xử lý bề mặt.
• Yêu cầu lắp ghép thử.
• Số lượng sản phẩm.
• Điều kiện vận chuyển.
• Phạm vi lắp đặt tại công trình.

Khách hàng nên gửi bản vẽ máy bơm, kích thước vị trí lắp đặt và hạng mục cần chế tạo để Pendin bóc tách vật liệu và lập báo giá.

Quy trình thiết kế và gia công tại Pendin

Quy trình được triển khai từ bước tiếp nhận dữ liệu kỹ thuật đến kiểm tra, bàn giao và hỗ trợ lắp đặt, nhằm hạn chế sai lệch giữa thiết bị gia công và hiện trạng công trình.

Tiếp nhận yêu cầu

Pendin tiếp nhận bản vẽ, thông số máy bơm, hình ảnh hiện trạng và phạm vi cần sản xuất.

Kiểm tra dữ liệu kỹ thuật

Đội ngũ kỹ thuật rà soát kích thước, tải trọng, vật liệu, kiểu liên kết và điều kiện lắp đặt.

Đề xuất cấu hình

Pendin đề xuất kết cấu, phương pháp gia công, vật liệu và xử lý bề mặt phù hợp.

Lập bản vẽ gia công

Bản vẽ thể hiện kích thước, mối liên kết, vị trí mặt bích, bu lông và các chi tiết cần kiểm soát.

Gia công tại xưởng

Các công đoạn có thể gồm cắt, chấn, lốc, tiện, phay, hàn, lắp ráp và xử lý bề mặt.

Kiểm tra và lắp ghép thử

Sản phẩm được kiểm tra kích thước và khả năng kết nối trước khi bàn giao.

Vận chuyển và hỗ trợ lắp đặt

Pendin có thể cung cấp thiết bị tại xưởng hoặc hỗ trợ vận chuyển, lắp đặt và căn chỉnh theo phạm vi dự án.

Vì sao lựa chọn Pendin?

Pendin tập trung vào thiết bị cơ khí môi trường và thiết bị trạm bơm, có khả năng tiếp nhận các sản phẩm không có kích thước hoặc cấu hình tiêu chuẩn trên thị trường.

Khách hàng được hỗ trợ:

• Gia công theo bản vẽ hoặc hiện trạng.
• Thiết kế kích thước phi tiêu chuẩn.
• Sản xuất nhiều nhóm thiết bị đồng bộ.
• Lập bản vẽ trước khi gia công.
• Kiểm tra kích thước và lắp ghép thử.
• Cải tạo thiết bị để phù hợp hệ thống cũ.
• Hỗ trợ vận chuyển và lắp đặt.
• Kết nối với các thiết bị trạm bơm khác.

Kết luận

Thiết bị bơm phi tiêu chuẩn giúp giải quyết những trường hợp máy bơm và hệ thống công trình không thể kết nối bằng sản phẩm có sẵn. Việc thiết kế riêng ống lồng, bệ bơm, khung đỡ, đường ống, mặt bích và phụ kiện giúp thiết bị phù hợp hơn với kích thước, tải trọng và điều kiện vận hành thực tế. Pendin nhận thiết kế và gia công thiết bị bơm phi tiêu chuẩn theo bản vẽ, model máy bơm hoặc hiện trạng công trình.

• Gửi bản vẽ để nhận tư vấn cấu hình
• Yêu cầu gia công thiết bị theo model máy bơm
• Gửi hồ sơ để Pendin bóc tách và báo giá
