Đường ống trạm bơm là hệ thống kết nối bể hút, máy bơm, cụm van, ống góp và cửa xả, có nhiệm vụ dẫn nước ổn định theo lưu lượng và áp lực thiết kế. Đây không chỉ là hạng mục truyền dẫn mà còn ảnh hưởng trực tiếp đến hiệu suất máy bơm, độ rung, khả năng tháo lắp và mức độ an toàn khi vận hành. Nếu đường kính ống, phụ kiện, mặt bích hoặc giá đỡ được bố trí không phù hợp, hệ thống có thể xảy ra tụt áp, rung đường ống, rò rỉ, xâm thực, búa nước hoặc không đạt lưu lượng yêu cầu. Pendin nhận thiết kế, gia công và lắp đặt đường ống trạm bơm theo bản vẽ, thông số máy bơm, lưu lượng, áp lực và điều kiện thực tế của từng công trình.

Thông số kỹ thuật đường ống trạm bơm

Hệ thống được gia công theo hồ sơ thiết kế hoặc số liệu khảo sát. Thông số cụ thể cần được xác nhận theo từng dự án.

Hạng mục	Thông tin
Vật liệu	Thép carbon, thép mạ kẽm, inox 304, inox 316 hoặc vật liệu theo yêu cầu
Đường kính	Thiết kế theo lưu lượng và cấu hình trạm bơm
Chiều dày	Theo vật liệu, áp lực làm việc và tiêu chuẩn dự án
Thành phần	Ống hút, ống đẩy, ống góp, header, manifold, spool pipe
Phụ kiện	Co, tê, côn thu, côn mở, mặt bích, khớp nối và cụm chuyển tiếp
Kiểu kết nối	Hàn, mặt bích, khớp nối hoặc theo bản vẽ
Thiết bị trên tuyến	Van một chiều, van chặn, van bướm, đồng hồ và thiết bị bảo vệ
Kết cấu đỡ	Gối đỡ, giá đỡ, khung treo và điểm neo
Xử lý bề mặt	Sơn epoxy, mạ kẽm hoặc hoàn thiện inox
Kiểm tra	Kích thước, độ đồng tâm, mối hàn, thử kín và test áp
Ứng dụng	Trạm bơm cấp nước, tiêu úng, thoát nước, thủy lợi và xử lý nước
Phương thức sản xuất	Gia công theo bản vẽ hoặc khảo sát hiện trạng

Pendin có thể gia công kích thước và cấu hình phi tiêu chuẩn. Dải đường kính, chiều dày và áp lực cần được kiểm tra dựa trên hồ sơ kỹ thuật thực tế.

Đường ống trạm bơm là gì?

Đường ống trạm bơm là tập hợp các tuyến ống và phụ kiện dẫn nước từ nguồn hoặc bể hút qua máy bơm đến vị trí phân phối hay cửa xả.

Một hệ thống cơ bản có thể gồm:

Đường ống hút.
Đường ống đẩy.
Ống góp chung.
Ống phân phối.
Đường bypass.
Ống xả khí và xả cặn.
Côn chuyển tiếp.
Co, tê và phụ kiện.
Cụm van.
Khớp nối mềm.
Mặt bích.
Giá đỡ và điểm neo.

Các bộ phận phải được thiết kế đồng bộ với thông số máy bơm. Việc chỉ lựa chọn ống theo kích thước đầu bơm mà không tính lưu lượng, tổn thất và chế độ vận hành có thể làm giảm hiệu suất toàn hệ thống.

Đường ống trạm bơm gồm những hạng mục nào?

Phần này trình bày chi tiết từng hạng mục cấu thành hệ thống đường ống, giúp dễ dàng phân tích và thiết kế phù hợp.

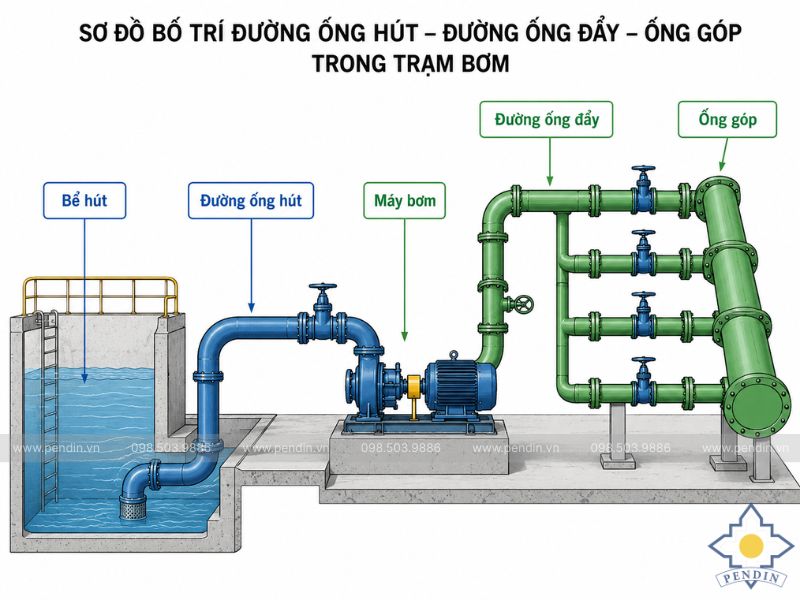

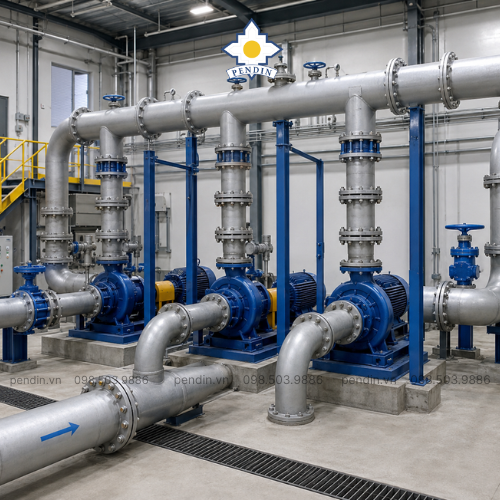

Sơ đồ đường ống hút – đường ống đẩy – ống góp

Đường ống hút trạm bơm

Đường ống hút dẫn nước từ bể hút hoặc nguồn cấp đến cửa vào máy bơm. Đây là phần cần được bố trí cẩn thận vì các sai lệch trên tuyến hút có thể gây tụ khí, rung hoặc xâm thực.

Khi thiết kế cần xem xét:

Đường kính và vận tốc dòng chảy.
Chiều dài tuyến hút.
Chênh lệch cao trình.
Vị trí côn thu.
Số lượng co và phụ kiện.
Khả năng hình thành túi khí.
Độ kín của mối nối.
Khoảng cách từ phụ kiện đến cửa hút.
Khả năng tháo bơm để bảo trì.

Tuyến hút nên được bố trí gọn, hạn chế các điểm đổi hướng không cần thiết và bảo đảm không truyền tải trọng bất lợi lên đầu bơm.

Đường ống đẩy trạm bơm

Đường ống đẩy dẫn nước từ cửa ra máy bơm đến ống góp, bể chứa hoặc cửa xả.

Hệ thống có thể bao gồm:

Van một chiều.
Van chặn hoặc van bướm.
Khớp nối mềm.
Đồng hồ áp suất.
Thiết bị đo lưu lượng.
Côn mở.
Điểm xả khí.
Thiết bị giảm chấn hoặc bảo vệ búa nước.

Đường ống đẩy phải đáp ứng áp lực vận hành và áp lực phát sinh trong các trạng thái khởi động, dừng bơm hoặc đóng van.

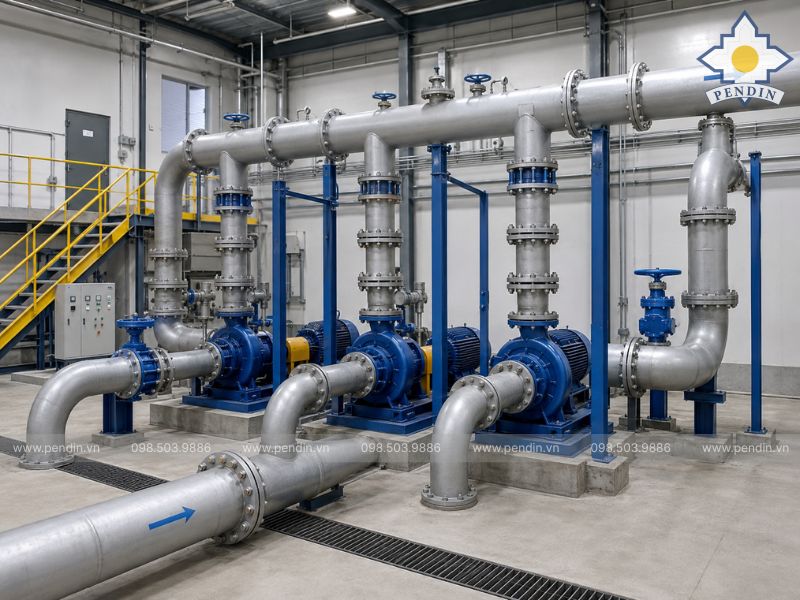

Ống góp và header

Ống góp dùng để kết nối nhiều máy bơm vào một tuyến chung. Cấu hình này thường xuất hiện tại trạm có nhiều bơm chạy luân phiên, đồng thời hoặc dự phòng.

Ống góp cần bảo đảm:

Tiếp nhận tổng lưu lượng của các bơm vận hành.
Hạn chế dòng chảy bất lợi giữa các nhánh.
Có thể cô lập từng máy bơm.
Dễ kiểm tra và bảo trì.
Không truyền rung lớn giữa các cụm bơm.
Có không gian lắp đặt van và khớp tháo lắp.

Kích thước ống góp không nên lựa chọn chỉ bằng cách cộng đường kính các nhánh. Cần tính theo tổng lưu lượng, vận tốc và tổn thất cho phép.

Spool pipe gia công sẵn

Spool pipe là cụm đường ống được gia công trước tại xưởng theo bản vẽ, có thể bao gồm:

Đoạn ống thẳng.
Co.
Tê.
Côn.
Mặt bích.
Nhánh thiết bị.
Điểm lắp van và đồng hồ.

Gia công spool tại xưởng giúp kiểm soát kích thước, hướng mặt bích và chất lượng mối hàn tốt hơn, đồng thời giảm khối lượng hàn tại công trường.

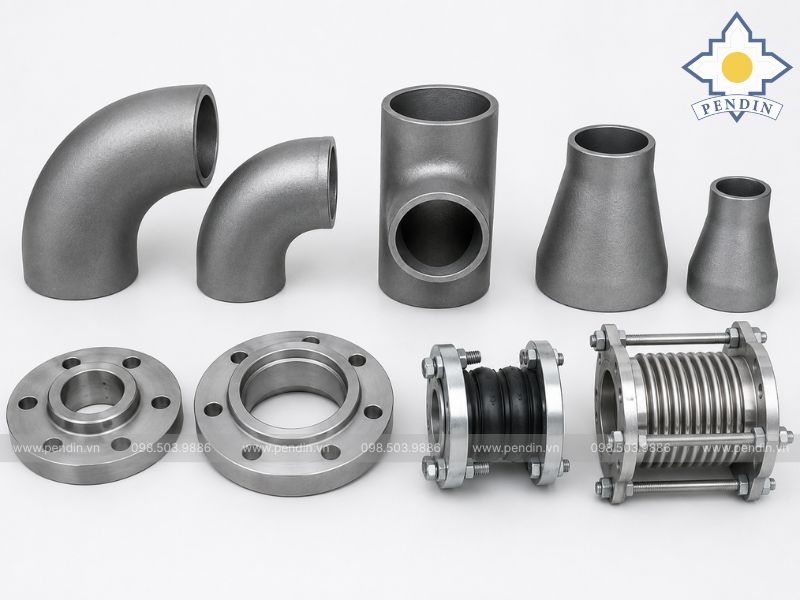

Côn, co, tê và phụ kiện chuyển tiếp

Pendin có thể gia công các phụ kiện theo đường kính và cấu hình thực tế:

Côn thu đồng tâm.
Côn thu lệch tâm.
Côn mở.
Co góc.
Tê chia nhánh.
Cụm chuyển đổi đường kính.
Phụ kiện phi tiêu chuẩn.
Đầu chờ kết nối thiết bị.

Hình dạng phụ kiện ảnh hưởng đến tổn thất dòng chảy và không gian lắp đặt. Vì vậy, bán kính co, chiều dài côn và hướng bố trí cần được xác định trên bản vẽ.

Mặt bích và khớp nối

Mặt bích giúp kết nối đường ống với máy bơm, van và các đoạn spool. Việc lựa chọn cần căn cứ vào:

Đường kính.
Áp lực.
Tiêu chuẩn áp dụng.
Vật liệu.
Bề mặt làm kín.
Loại gioăng.
Khả năng tháo lắp.

Khớp nối mềm hoặc khớp tháo lắp có thể được sử dụng để hỗ trợ căn chỉnh, tháo thiết bị và hạn chế truyền rung. Tuy nhiên, chúng không thay thế cho việc bố trí giá đỡ và điểm neo đúng kỹ thuật.

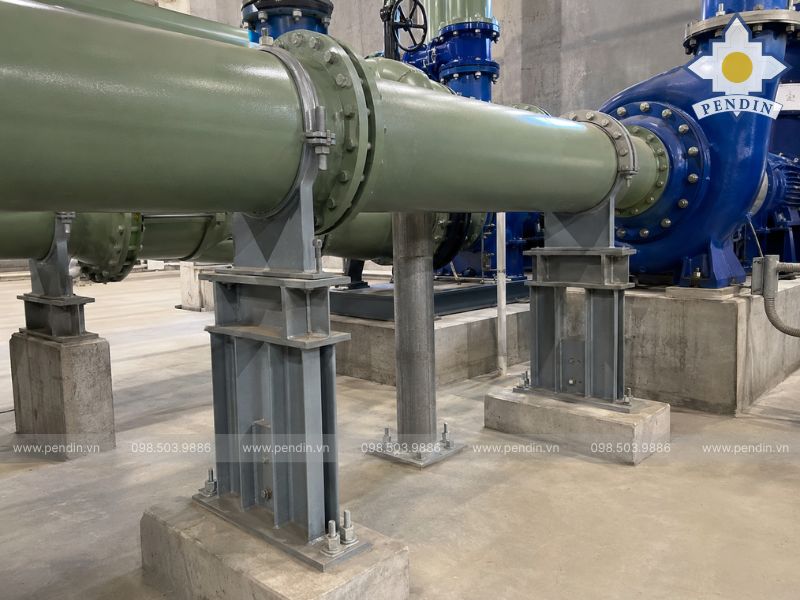

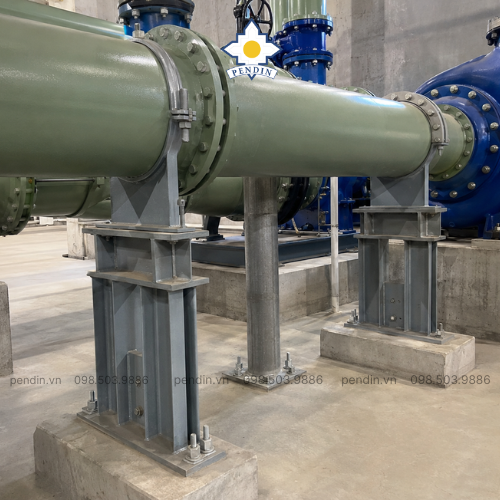

Giá đỡ, gối đỡ và điểm neo

Hệ thống giá đỡ có nhiệm vụ:

Chịu trọng lượng đường ống và lưu chất.
Kiểm soát chuyển vị.
Hạn chế rung.
Giảm tải lên mặt bích máy bơm.
Duy trì cao trình và độ đồng tâm.
Tạo điều kiện tháo lắp, bảo trì.

Tùy vị trí, kết cấu có thể gồm gối đỡ cố định, gối trượt, khung treo hoặc điểm neo. Mỗi giá đỡ cần được thiết kế theo tải trọng và không gian công trình.

Các loại đường ống trạm bơm Pendin có thể gia công

Phân loại theo vị trí sử dụng

Đường ống hút trạm bơm.
Đường ống đẩy trạm bơm.
Đường ống góp.
Đường ống bypass.
Đường ống xả.
Ống lồng bơm.
Tuyến ống kết nối cửa van.
Cụm đường ống lắp thiết bị đo.

Phân loại theo vật liệu

Đường ống thép carbon

Thép carbon phù hợp với các tuyến ống đường kính lớn, yêu cầu chịu lực và các trạm bơm cấp thoát nước, tiêu úng hoặc thủy lợi. Bề mặt cần được bảo vệ phù hợp với môi trường sử dụng.

Đường ống thép mạ kẽm

Thép mạ kẽm có thể được xem xét cho các vị trí ngoài trời hoặc môi trường cần tăng khả năng chống oxy hóa. Phương án mạ cần phù hợp với kích thước và yêu cầu dự án.

Đường ống inox 304

Inox 304 phù hợp với nhiều hệ thống nước sạch và môi trường có yêu cầu chống gỉ, vệ sinh hoặc hạn chế bảo trì lớp phủ.

Đường ống inox 316

Inox 316 được xem xét cho môi trường có độ mặn hoặc tính ăn mòn cao hơn. Việc lựa chọn cần dựa trên thành phần nước và điều kiện vận hành.

Đường ống HDPE

HDPE có thể phù hợp với một số tuyến ống ngoài trời, chôn ngầm hoặc môi trường ăn mòn. Phạm vi cung cấp và kết nối với phần cơ khí cần được xác nhận theo từng dự án.

Phân loại theo phương thức gia công

Gia công ống thẳng.
Gia công spool pipe.
Gia công ống góp.
Gia công header.
Gia công manifold.
Gia công côn và phụ kiện.
Gia công cụm van.
Gia công giá đỡ và kết cấu phụ.

Cách lựa chọn đường ống trạm bơm phù hợp

Lựa chọn theo lưu lượng

Đường kính ống phải đáp ứng lưu lượng thiết kế trong các chế độ:

Một bơm vận hành.
Nhiều bơm chạy đồng thời.
Chạy luân phiên.
Chế độ dự phòng.
Lưu lượng cực đại.

Đường kính quá nhỏ làm vận tốc và tổn thất tăng. Đường kính quá lớn có thể làm tăng chi phí, kích thước phụ kiện và không gian lắp đặt.

Lựa chọn theo cột áp và áp lực

Các thông số cần xác định gồm:

Cột áp máy bơm.
Áp lực vận hành.
Áp lực thiết kế.
Áp lực thử.
Biến động áp lực khi đóng mở van.
Nguy cơ búa nước.

Chiều dày ống, mặt bích, gioăng và phụ kiện phải phù hợp với áp lực của toàn tuyến.

Lựa chọn theo môi trường nước

Cần xem xét:

Nước sạch.
Nước thải.
Nước mưa.
Nước có bùn cát.
Nước mặn.
Nước có thành phần hóa học.
Môi trường ngoài trời hoặc ngập nước.

Thông tin này ảnh hưởng đến vật liệu, lớp phủ và phương án bảo trì.

Lựa chọn theo không gian lắp đặt

Bố trí đường ống cần tính đến:

Khoảng cách giữa các máy bơm.
Không gian mở van.
Khoảng tháo motor và cụm bơm.
Lối đi vận hành.
Thiết bị nâng hạ.
Cao trình nhà trạm.
Vị trí xuyên tường và kết cấu xây dựng.

Lựa chọn theo khả năng bảo trì

Một hệ thống thuận tiện bảo trì nên có:

Van cô lập từng máy bơm.
Khớp tháo lắp.
Điểm xả khí.
Điểm xả cặn.
Không gian tiếp cận mặt bích.
Vị trí đặt thiết bị nâng.
Kết cấu giá đỡ không cản trở tháo lắp.

Báo giá đường ống trạm bơm phụ thuộc vào yếu tố nào?

Đường ống trạm bơm được gia công theo yêu cầu nên không áp dụng một mức giá cố định cho mọi dự án.

Báo giá phụ thuộc vào:

Vật liệu.
Đường kính.
Chiều dày.
Tổng chiều dài tuyến.
Số lượng spool pipe.
Số lượng co, tê, côn và mặt bích.
Áp lực làm việc.
Tiêu chuẩn gia công.
Yêu cầu đối với mối hàn.
Lớp phủ chống ăn mòn.
Số lượng van và phụ kiện.
Giá đỡ và kết cấu phụ.
Điều kiện vận chuyển.
Điều kiện lắp đặt.
Yêu cầu thử kín và test áp.
Khối lượng tháo dỡ, cải tạo nếu có.

Để nhận báo giá sát với thực tế, khách hàng nên gửi bản vẽ piping, thông số máy bơm, P&ID, BOQ và yêu cầu vật liệu.

Quy trình thiết kế và gia công tại Pendin

Bước 1: Tiếp nhận hồ sơ

Pendin tiếp nhận:

Layout trạm bơm.
P&ID.
Bản vẽ piping.
Thông số máy bơm.
Danh sách van và thiết bị.
Yêu cầu vật liệu.
Tiêu chuẩn dự án.

Bước 2: Kiểm tra và bóc tách khối lượng

Đội ngũ kỹ thuật bóc tách:

Chiều dài đường ống.
Đường kính.
Chiều dày.
Số lượng phụ kiện.
Mặt bích.
Mối hàn.
Giá đỡ.
Thiết bị trên tuyến.

Bước 3: Lập shop drawing

Shop drawing thể hiện:

Kích thước từng spool.
Cao trình.
Hướng mặt bích.
Vị trí van.
Điểm kết nối.
Mối hàn tại xưởng và công trường.
Vị trí giá đỡ.
Không gian tháo lắp.

Bước 4: Gia công tại xưởng

Các công đoạn có thể gồm:

Cắt ống.
Vát mép.
Uốn hoặc gia công phụ kiện.
Hàn.
Lắp mặt bích.
Kiểm tra kích thước.
Làm sạch bề mặt.
Sơn hoặc hoàn thiện.

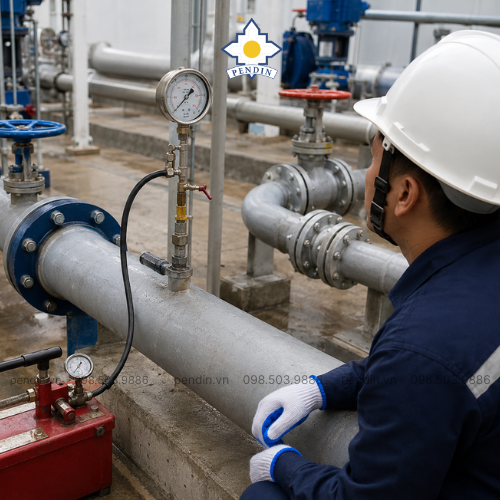

Bước 5: Kiểm tra sản phẩm

Tùy yêu cầu dự án, quá trình kiểm tra có thể gồm:

Kiểm tra vật liệu.
Kiểm tra kích thước.
Kiểm tra độ đồng tâm.
Kiểm tra mối hàn.
Kiểm tra lớp phủ.
Thử kín.
Test áp.

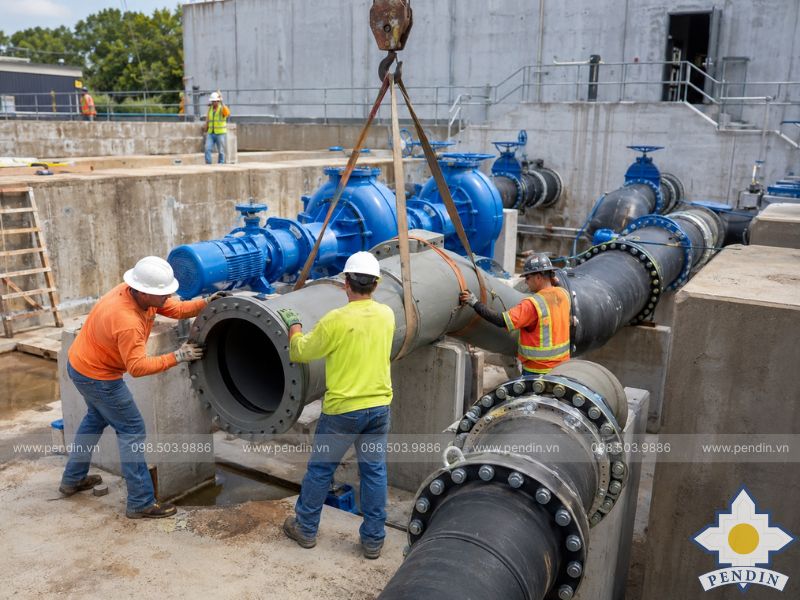

Bước 6: Vận chuyển và lắp đặt

Các spool được đánh dấu, đóng gói và vận chuyển đến công trình. Pendin có thể hỗ trợ căn chỉnh, lắp giá đỡ, kết nối máy bơm, thử áp và chạy thử theo phạm vi dự án.

Vì sao nên đặt gia công đường ống trạm bơm tại Pendin?

Pendin tập trung vào thiết bị cơ khí môi trường và thiết bị trạm bơm nước, cho phép đồng bộ đường ống với máy bơm, van, cửa điều tiết và các thiết bị liên quan.

Khách hàng được hỗ trợ:

Gia công theo bản vẽ hoặc hiện trạng.
Thiết kế kích thước phi tiêu chuẩn.
Lập shop drawing trước sản xuất.
Gia công spool pipe tại xưởng.
Đồng bộ mặt bích và điểm kết nối.
Gia công giá đỡ, gối đỡ và kết cấu phụ.
Hỗ trợ lắp đặt và thử áp.
Cải tạo hệ thống đường ống hiện hữu.

Vị trí này nên bổ sung ảnh gia công thực tế, bản vẽ shop drawing, biên bản kiểm tra và dự án đã triển khai để tăng độ tin cậy.

Thông tin cần cung cấp để nhận tư vấn và báo giá

Khách hàng nên chuẩn bị:

Loại trạm bơm.
Lưu lượng và cột áp.
Số lượng máy bơm.
Thông số đầu hút và đầu đẩy.
Đường kính dự kiến.
Tổng chiều dài tuyến.
Vật liệu.
Áp lực làm việc.
Tiêu chuẩn mặt bích.
Danh sách van và phụ kiện.
Yêu cầu lớp phủ.
Có cần spool pipe không.
Có cần giá đỡ không.
Có yêu cầu test áp không.
Có cần vận chuyển và lắp đặt không.
Bản vẽ, P&ID hoặc BOQ.

Kết luận

Đường ống trạm bơm ảnh hưởng trực tiếp đến lưu lượng, áp lực, độ rung và khả năng vận hành của toàn bộ hệ thống. Việc lựa chọn đúng đường kính, vật liệu, chiều dày, phụ kiện và kết cấu giá đỡ giúp máy bơm làm việc ổn định, hạn chế tổn thất và thuận tiện khi bảo trì. Pendin nhận thiết kế, gia công và lắp đặt đường ống hút, đường ống đẩy, ống góp, spool pipe, mặt bích, phụ kiện và giá đỡ theo bản vẽ hoặc hiện trạng công trình.
