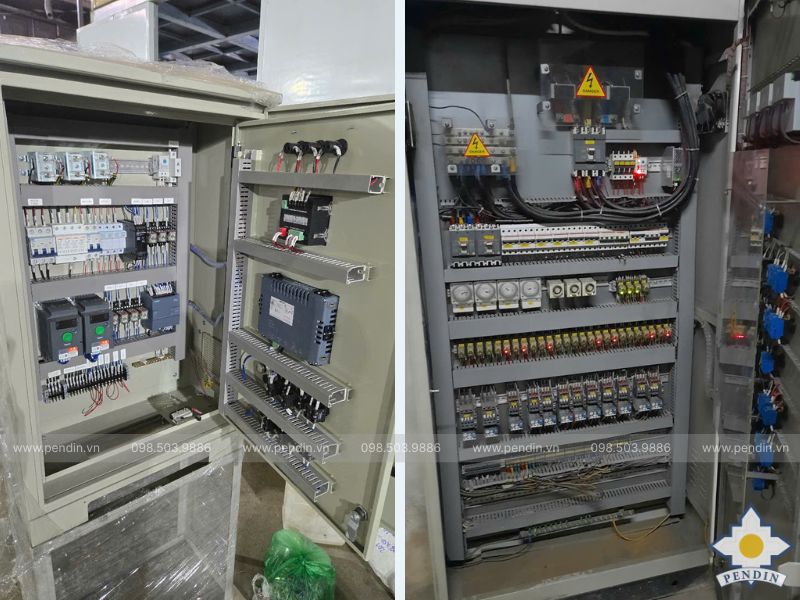

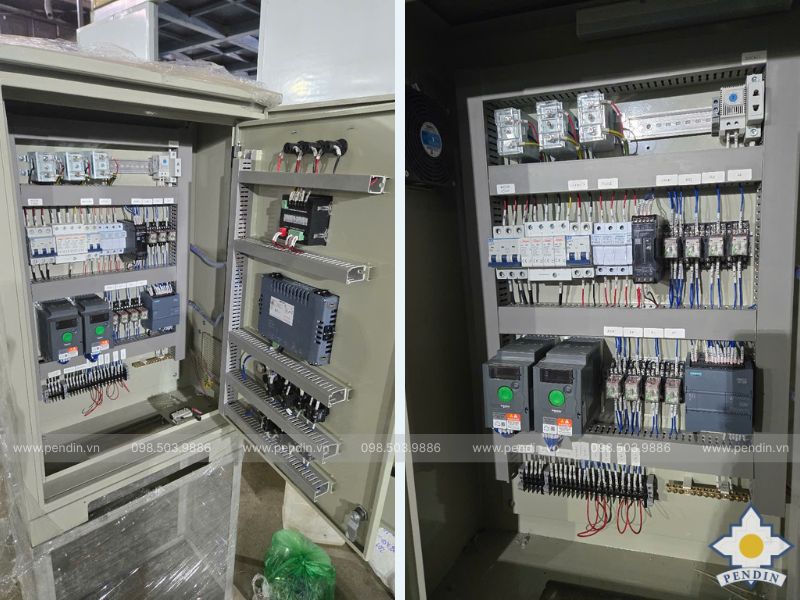

Hệ thống điều khiển thiết bị trạm bơm

Hệ thống điều khiển thiết bị trạm bơm giúp giám sát và vận hành đồng bộ máy bơm, cửa phai, máy vớt rác cùng các cảm biến hiện trường. Pendin thiết kế hệ thống tích hợp PLC, HMI, SCADA và biến tần theo số lượng thiết bị, quy trình vận hành và mức độ tự động hóa của từng công trình.

Hệ thống điều khiển thiết bị trạm bơm là gì?

Đây là tập hợp tủ điện, bộ điều khiển, cảm biến, giao diện vận hành và mạng truyền thông dùng để điều phối hoạt động của các thiết bị trong trạm bơm theo một quy trình thống nhất.

Hệ thống có thể thực hiện:

• Nhận tín hiệu từ cảm biến hiện trường.
• Phân tích điều kiện vận hành tại PLC.
• Khởi động hoặc dừng máy bơm.
• Điều chỉnh tốc độ động cơ bằng biến tần.
• Đóng mở cửa phai và van điện.
• Điều khiển máy vớt rác.
• Hiển thị trạng thái trên HMI.
• Truyền dữ liệu về SCADA.
• Phát cảnh báo khi phát hiện bất thường.
• Lưu lịch sử vận hành và sự cố.

Mức độ tự động hóa được lựa chọn theo quy mô trạm, số lượng thiết bị, yêu cầu giám sát và điều kiện quản lý vận hành.

Hệ thống điều khiển khác gì tủ điều khiển bơm thông thường?

Tủ điều khiển bơm cơ bản thường chỉ phục vụ một hoặc một nhóm máy bơm với chức năng đóng – ngắt, nhận tín hiệu phao và bảo vệ điện. Hệ thống điều khiển trạm bơm có phạm vi rộng hơn, bao gồm nhiều thiết bị, cảm biến và logic liên động.

Tiêu chí	Tủ điều khiển bơm cơ bản	Hệ thống điều khiển trạm bơm
Phạm vi	Một hoặc một nhóm bơm	Nhiều thiết bị trong toàn trạm
Logic	Chạy – dừng cơ bản	Trình tự, liên động và điều kiện vận hành
Giao diện	Nút nhấn và đèn báo	HMI hoặc SCADA
Cảm biến	Phao hoặc tín hiệu đơn giản	Mực nước, áp suất, lưu lượng, vị trí
Điều khiển từ xa	Hạn chế	Có thể tích hợp
Dữ liệu	Ít hoặc không lưu	Có thể lưu lịch sử và cảnh báo
Khả năng mở rộng	Thấp	Thiết kế theo module

Với trạm có nhiều bơm, cửa phai, máy vớt rác và yêu cầu giám sát tập trung, hệ thống điều khiển tổng thể giúp các thiết bị phối hợp theo đúng trình tự thay vì vận hành độc lập.

Các thiết bị Pendin có thể tích hợp điều khiển

Phạm vi thiết bị được xác định theo cấu hình từng trạm. Pendin có thể tích hợp phần điều khiển cho thiết bị cơ khí, động lực và hệ thống đo lường hiện trường.

Máy bơm

Hệ thống có thể điều khiển một hoặc nhiều máy bơm theo:

• Mực nước.
• Áp suất.
• Lưu lượng.
• Lịch vận hành.
• Chế độ luân phiên.
• Chế độ chính – dự phòng.
• Yêu cầu từ trung tâm.

Máy bơm có thể khởi động trực tiếp, sao – tam giác, qua khởi động mềm hoặc biến tần tùy công suất và yêu cầu công nghệ.

Cửa phai

Cửa phai có thể được điều khiển tại chỗ hoặc từ tủ trung tâm. Hệ thống tiếp nhận tín hiệu hành trình để xác định trạng thái mở, đóng hoặc vị trí trung gian.

Logic liên động có thể ngăn cửa đóng hoặc mở khi điều kiện vận hành chưa an toàn, đồng thời cảnh báo nếu cửa không đạt vị trí trong thời gian cho phép.

Song chắn rác và máy vớt rác

Máy vớt rác có thể vận hành theo:

• Thời gian cài đặt.
• Chênh lệch mực nước trước và sau song chắn.
• Lệnh từ người vận hành.
• Tín hiệu từ hệ thống trung tâm.

Khi phát hiện quá tải hoặc kẹt cơ cấu, hệ thống có thể dừng thiết bị, đảo chiều nếu cấu hình cho phép hoặc phát cảnh báo.

Siphon và thiết bị phụ trợ

Tùy cấu hình công trình, hệ thống có thể tích hợp Siphon, van điện, quạt thông gió, thiết bị nâng hạ và các cơ cấu phụ trợ khác.

Các thiết bị xử lý nước như bồn lọc, Lamella hoặc hệ thống châm hóa chất có thể được kết nối mở rộng khi dự án yêu cầu, nhưng không phải cấu hình mặc định của mọi trạm bơm.

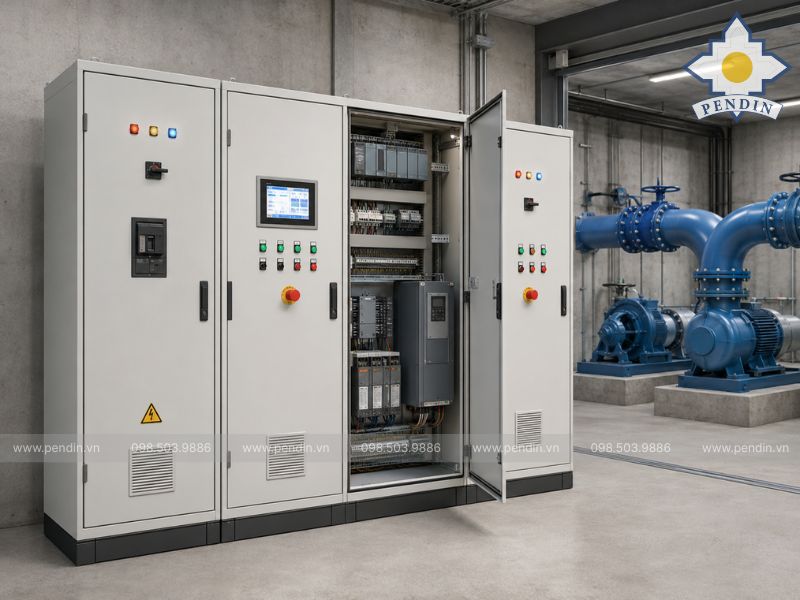

Cấu tạo hệ thống điều khiển trạm bơm

Một hệ thống hoàn chỉnh thường gồm phần động lực, điều khiển, đo lường, giao diện vận hành và truyền thông. Cấu hình chi tiết được lựa chọn theo số lượng thiết bị và môi trường lắp đặt.

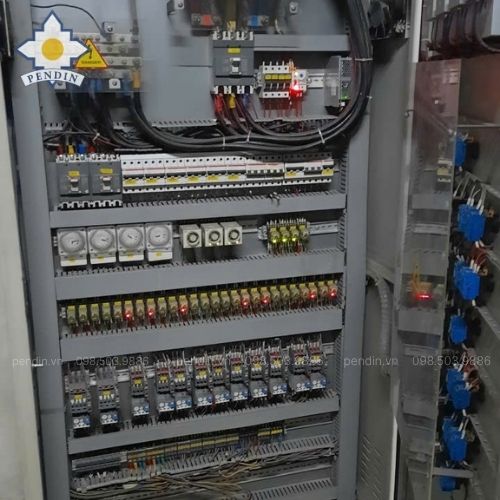

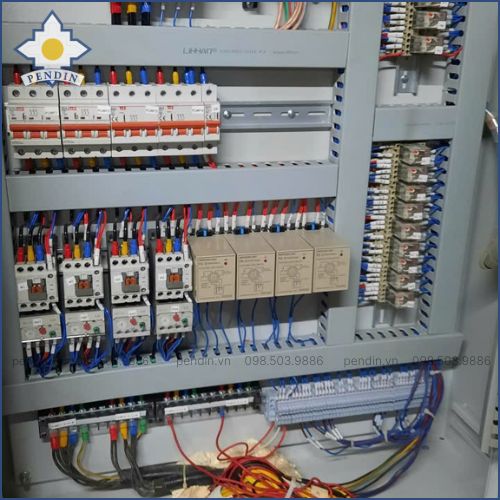

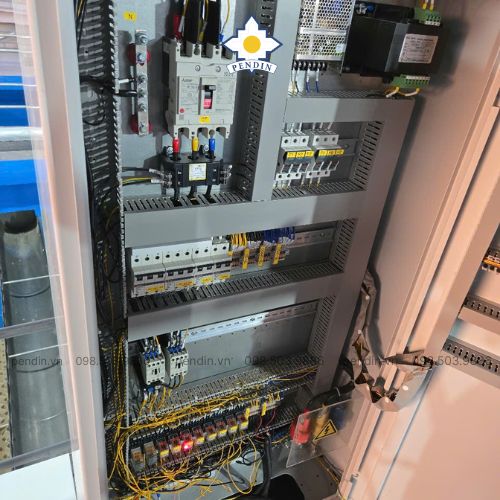

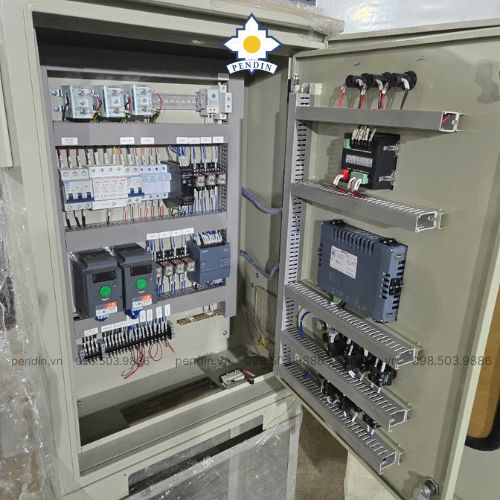

Tủ động lực

Tủ động lực cấp nguồn và bảo vệ động cơ máy bơm, máy vớt rác, cửa phai cùng các thiết bị khác.

Tủ có thể gồm:

• Aptomat.
• Contactor.
• Relay bảo vệ.
• Khởi động mềm.
• Biến tần.
• Thiết bị giám sát điện.
• Thanh đấu nối.
• Nút dừng khẩn cấp.

PLC và module I/O

PLC tiếp nhận tín hiệu từ cảm biến, xử lý logic và phát lệnh đến thiết bị. Module I/O được lựa chọn theo số lượng tín hiệu đầu vào, đầu ra và khả năng mở rộng.

Logic chính vẫn được duy trì tại PLC để trạm tiếp tục vận hành an toàn khi HMI, SCADA hoặc đường truyền gặp sự cố.

HMI

HMI là giao diện vận hành tại trạm, cho phép người dùng:

• Theo dõi trạng thái thiết bị.
• Xem giá trị cảm biến.
• Chọn chế độ Auto/Manual.
• Cài đặt ngưỡng vận hành.
• Xác nhận cảnh báo.
• Theo dõi thời gian chạy máy.
• Kiểm tra lịch sử lỗi.

SCADA

SCADA phù hợp với công trình cần giám sát tập trung, nhiều trạm hoặc yêu cầu lưu dữ liệu.

Hệ thống có thể hỗ trợ:

• Giám sát nhiều thiết bị.
• Hiển thị sơ đồ công nghệ.
• Lưu dữ liệu lịch sử.
• Ghi nhật ký cảnh báo.
• Theo dõi biểu đồ xu hướng.
• Phân quyền người dùng.
• Xuất báo cáo vận hành.
• Điều khiển từ trung tâm theo quyền được cấp.

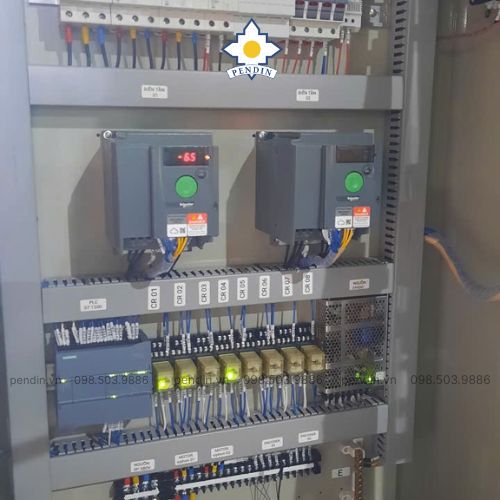

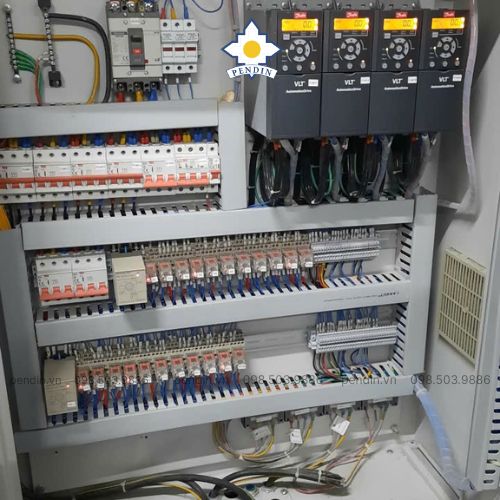

Biến tần

Biến tần điều chỉnh tốc độ động cơ theo tín hiệu mực nước, áp suất hoặc lưu lượng. Việc điều chỉnh tốc độ giúp hệ thống đáp ứng nhu cầu vận hành linh hoạt và hạn chế khởi động đột ngột.

Cảm biến và thiết bị đo

Hệ thống có thể tiếp nhận tín hiệu từ:

• Cảm biến mực nước.
• Phao báo mức.
• Cảm biến áp suất.
• Đồng hồ lưu lượng.
• Công tắc hành trình.
• Cảm biến vị trí.
• Cảm biến nhiệt độ.
• Thiết bị giám sát dòng điện.
• Cảm biến chênh lệch mực nước.

Loại cảm biến được lựa chọn theo môi trường nước, độ chính xác và yêu cầu điều khiển.

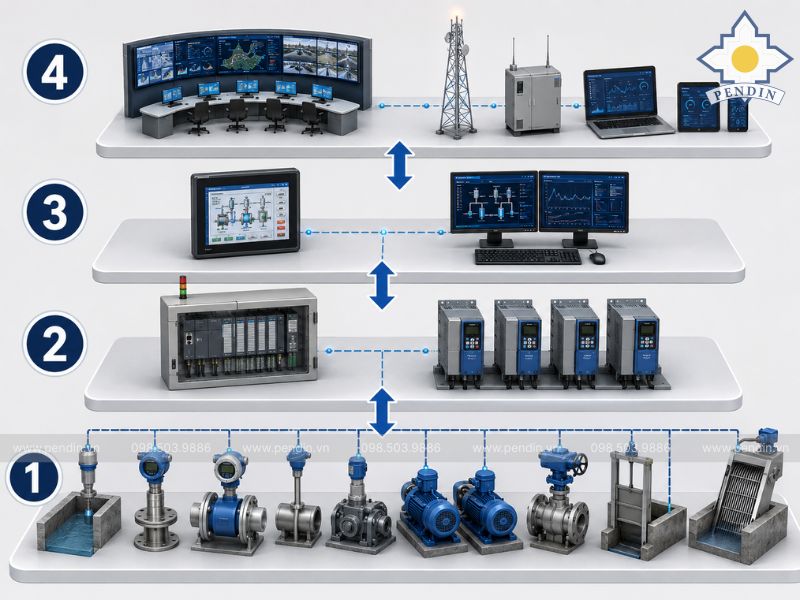

Kiến trúc điều khiển thiết bị trạm bơm

Kiến trúc phân cấp giúp hệ thống dễ quản lý, mở rộng và xử lý sự cố. Mỗi cấp đảm nhận một vai trò riêng nhưng trao đổi dữ liệu liên tục với các cấp còn lại.

Cấp hiện trường

Bao gồm máy bơm, cửa phai, máy vớt rác, van, động cơ và cảm biến. Đây là nơi trực tiếp thu thập dữ liệu và thực hiện lệnh điều khiển.

Cấp điều khiển

Bao gồm PLC, module I/O, relay, biến tần và các bộ điều khiển tại chỗ. Cấp này thực hiện logic vận hành và liên động an toàn.

Cấp vận hành

Bao gồm nút nhấn, đèn báo và HMI. Người vận hành có thể theo dõi trạng thái, thay đổi chế độ và xử lý cảnh báo tại trạm.

Cấp giám sát

Bao gồm SCADA, máy tính vận hành và hệ thống lưu dữ liệu. Cấp này phục vụ giám sát tập trung, quản lý lịch sử và báo cáo.

Chức năng điều khiển và giám sát

Chức năng của hệ thống được lập trình theo quy trình công nghệ và yêu cầu quản lý của từng công trình. Không phải mọi trạm đều cần toàn bộ các chức năng dưới đây.

Hệ thống có thể thực hiện:

• Điều khiển bơm theo mực nước.
• Duy trì áp suất theo giá trị đặt.
• Điều chỉnh lưu lượng.
• Luân phiên máy bơm.
• Kích hoạt bơm dự phòng.
• Điều khiển đồng thời nhiều bơm.
• Đóng mở cửa phai.
• Điều khiển máy vớt rác.
• Giám sát trạng thái van.
• Hiển thị dữ liệu theo thời gian thực.
• Lưu thời gian chạy từng động cơ.
• Ghi nhận số lần khởi động.
• Lưu lịch sử cảnh báo.
• Truyền dữ liệu về trung tâm.
• Cho phép vận hành Local/Remote.

Logic vận hành máy bơm

Logic điều khiển máy bơm cần phù hợp với mục tiêu của trạm, chẳng hạn duy trì mực nước, áp suất hoặc lưu lượng. Hệ thống cũng phải tính đến chế độ dự phòng và tình trạng sẵn sàng của từng bơm.

Điều khiển theo mực nước

Một chu trình cơ bản có thể gồm:

1. Cảm biến ghi nhận mực nước đạt ngưỡng khởi động.
2. PLC kiểm tra trạng thái sẵn sàng của bơm ưu tiên.
3. Bơm thứ nhất được khởi động.
4. Nếu mực nước tiếp tục tăng, bơm tiếp theo hoạt động.
5. Khi nước giảm về ngưỡng dừng, các bơm dừng theo trình tự.
6. Lần vận hành sau, hệ thống đổi bơm ưu tiên để cân bằng thời gian chạy.

Điều khiển theo áp suất

Biến tần điều chỉnh tốc độ bơm để duy trì áp suất cài đặt. Nếu một bơm không đáp ứng, hệ thống có thể kích hoạt thêm bơm. Khi nhu cầu giảm, các bơm được giảm tốc hoặc dừng theo trình tự.

Chế độ bơm dự phòng

Nếu bơm đang được ưu tiên xảy ra lỗi, PLC có thể chuyển lệnh sang bơm dự phòng và phát cảnh báo. Điều kiện chuyển đổi cần được thiết lập theo yêu cầu vận hành và mức độ an toàn của công trình.

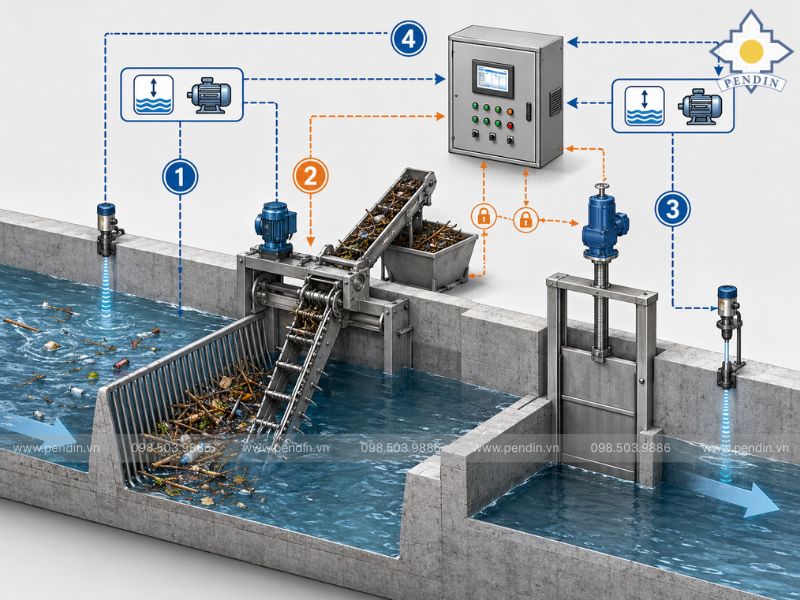

Logic điều khiển cửa phai và máy vớt rác

Các thiết bị cơ khí trong trạm cần được liên động với máy bơm và cảm biến để tránh vận hành sai trình tự hoặc gây mất an toàn.

Đối với cửa phai:

• Chỉ cho phép bơm chạy khi cửa hoặc van đạt trạng thái yêu cầu.
• Dừng motor khi cửa đạt giới hạn hành trình.
• Cảnh báo khi cửa không di chuyển.
• Bảo vệ khi motor quá tải.
• Cho phép chuyển sang điều khiển tại chỗ.

Đối với máy vớt rác:

• Chạy theo chu kỳ thời gian.
• Chạy theo chênh lệch mực nước.
• Dừng khi phát hiện quá tải.
• Cảnh báo khi thiết bị bị kẹt.
• Cho phép vận hành thủ công để kiểm tra.
• Liên động với mực nước hoặc trạng thái bơm khi cần thiết.

Các cấu hình hệ thống theo quy mô

Pendin có thể xây dựng cấu hình khác nhau để phù hợp với trạm nhỏ, trạm nhiều thiết bị hoặc hệ thống gồm nhiều trạm phân tán.

Cấu hình cơ bản

Phù hợp với trạm nhỏ:

• Tủ động lực và điều khiển.
• Relay hoặc PLC nhỏ.
• Cảm biến mực nước.
• Chế độ Auto/Manual.
• Điều khiển máy bơm.
• Đèn báo và còi cảnh báo.

Cấu hình tiêu chuẩn

Phù hợp với trạm có nhiều thiết bị:

• PLC.
• HMI.
• Biến tần hoặc khởi động mềm.
• Điều khiển bơm luân phiên.
• Tích hợp cửa phai và máy vớt rác.
• Giám sát mực nước, áp suất và lưu lượng.
• Ghi nhận cảnh báo.

Cấu hình mở rộng

Phù hợp với trạm lớn hoặc nhiều trạm:

• PLC và I/O phân tán.
• HMI tại chỗ.
• SCADA trung tâm.
• RTU hoặc thiết bị truyền thông.
• Lưu dữ liệu lịch sử.
• Phân quyền người dùng.
• Xuất báo cáo.
• Điều khiển và giám sát từ xa.

Chức năng cảnh báo và bảo vệ

Hệ thống điều khiển không chỉ phát lệnh chạy – dừng mà còn phải phát hiện các trạng thái bất thường và đưa thiết bị về chế độ an toàn.

Các chức năng bảo vệ có thể gồm:

• Mất pha hoặc ngược pha.
• Quá áp hoặc thấp áp.
• Quá dòng.
• Quá tải động cơ.
• Quá nhiệt.
• Ngắn mạch.
• Mực nước quá thấp.
• Chạy khô.
• Áp suất bất thường.
• Lưu lượng không đạt.
• Cửa phai bị kẹt.
• Van không đạt vị trí.
• Máy vớt rác quá tải.
• Cảm biến mất tín hiệu.
• Mất kết nối truyền thông.

Khi xảy ra lỗi, hệ thống có thể dừng thiết bị, chuyển sang thiết bị dự phòng, phát cảnh báo và lưu lại thời điểm xảy ra sự cố.

Thông tin cần cung cấp để thiết kế hệ thống

Do mỗi trạm có số lượng thiết bị và logic vận hành khác nhau, khách hàng cần cung cấp dữ liệu kỹ thuật để Pendin lựa chọn tủ điện, PLC, biến tần và số lượng tín hiệu phù hợp.

Các thông tin cần thiết gồm:

• Loại trạm bơm.
• Số lượng máy bơm.
• Công suất từng động cơ.
• Điện áp sử dụng.
• Phương pháp khởi động.
• Số lượng cửa phai, van và máy vớt rác.
• Danh sách cảm biến.
• Logic vận hành dự kiến.
• Yêu cầu luân phiên và dự phòng.
• Có cần biến tần không.
• Có cần HMI hoặc SCADA không.
• Khoảng cách đến phòng điều khiển.
• Yêu cầu điều khiển từ xa.
• Môi trường đặt tủ.
• Bản vẽ điện.
• P&ID.
• Danh sách I/O nếu có.
• Hình ảnh hiện trạng.
• Phạm vi đấu nối và chạy thử.

Báo giá hệ thống điều khiển thiết bị trạm bơm

Hệ thống được thiết kế theo số lượng thiết bị, công suất và mức độ tự động hóa nên không áp dụng một mức giá cố định cho mọi công trình.

Chi phí phụ thuộc vào:

• Số lượng máy bơm.
• Công suất động cơ.
• Phương pháp khởi động.
• Số lượng thiết bị cần điều khiển.
• Số lượng tín hiệu I/O.
• Loại và số lượng cảm biến.
• PLC và module mở rộng.
• HMI.
• SCADA.
• Biến tần.
• Tủ động lực và tủ điều khiển.
• Khoảng cách truyền thông.
• Yêu cầu lưu trữ dữ liệu.
• Phạm vi lập trình.
• Khối lượng đấu nối.
• Điều kiện lắp đặt.
• Yêu cầu chạy thử và đào tạo.

Khách hàng nên gửi danh sách thiết bị, công suất động cơ, bản vẽ điện và yêu cầu vận hành để Pendin lập cấu hình và báo giá phù hợp.

Quy trình thiết kế, lập trình và chạy thử

Pendin triển khai hệ thống từ bước tiếp nhận yêu cầu đến đấu nối và chạy thử liên động, giúp hạn chế sai lệch giữa phần điện, phần điều khiển và thiết bị cơ khí hiện trường.

Bước 1: Tiếp nhận hồ sơ

Tiếp nhận bản vẽ, danh sách thiết bị, công suất động cơ và yêu cầu vận hành.

Bước 2: Khảo sát hiện trạng

Kiểm tra hệ thống điện, vị trí thiết bị, khoảng cách đấu nối và môi trường lắp tủ.

Bước 3: Lập danh sách I/O

Xác định tín hiệu đầu vào, đầu ra, tín hiệu analog, truyền thông và khả năng mở rộng.

Bước 4: Xây dựng logic điều khiển

Lập trình tự vận hành, ma trận liên động, cảnh báo và phương án xử lý lỗi.

Bước 5: Thiết kế sơ đồ điện

Thiết kế mạch động lực, mạch điều khiển, sơ đồ đấu nối và bố trí thiết bị trong tủ.

Bước 6: Lắp ráp tủ điện

Gia công vỏ tủ, lắp thiết bị, đi dây, đánh số và kiểm tra kết nối.

Bước 7: Lập trình PLC, HMI và SCADA

Phát triển chương trình điều khiển, giao diện vận hành và hệ thống lưu dữ liệu theo phạm vi dự án.

Bước 8: Kiểm tra tại xưởng

Kiểm tra nguồn, tín hiệu, logic, cảnh báo và mô phỏng các trạng thái vận hành.

Bước 9: Đấu nối tại công trình

Kết nối tủ với máy bơm, cửa phai, cảm biến và các thiết bị hiện trường.

Bước 10: Chạy thử và nghiệm thu

Chạy thử từng thiết bị, kiểm tra liên động, hiệu chỉnh thông số và hướng dẫn người vận hành.

Ứng dụng của hệ thống điều khiển trạm bơm

Hệ thống phù hợp với các công trình cần vận hành nhiều thiết bị, kiểm soát mực nước hoặc duy trì lưu lượng, áp suất theo yêu cầu.

Ứng dụng gồm:

• Trạm bơm cấp nước.
• Trạm bơm tiêu úng.
• Trạm bơm thoát nước.
• Trạm bơm chống ngập.
• Trạm bơm nước thải.
• Công trình thủy lợi.
• Hồ điều hòa.
• Nhà máy xử lý nước.
• Khu công nghiệp.
• Hệ thống nhiều trạm giám sát tập trung.

Vì sao lựa chọn Pendin?

Pendin cung cấp đồng thời thiết bị cơ khí trạm bơm và hệ thống điều khiển, giúp việc tích hợp máy bơm, cửa phai, máy vớt rác và cảm biến được thực hiện trên cùng một yêu cầu vận hành.

Khách hàng được hỗ trợ:

• Khảo sát hệ thống hiện hữu.
• Thiết kế cấu hình theo quy mô trạm.
• Lập danh sách I/O.
• Thiết kế tủ động lực và điều khiển.
• Lập trình PLC, HMI và SCADA.
• Tích hợp biến tần và cảm biến.
• Đấu nối thiết bị hiện trường.
• Chạy thử từng thiết bị.
• Chạy thử liên động.
• Hướng dẫn vận hành và bàn giao tài liệu.

Kết luận

Hệ thống điều khiển thiết bị trạm bơm giúp máy bơm, cửa phai, máy vớt rác và các thiết bị phụ trợ vận hành đồng bộ theo tín hiệu cảm biến và logic đã thiết lập. Việc lựa chọn đúng PLC, HMI, SCADA, biến tần và cấu hình bảo vệ giúp trạm phản ứng phù hợp trước sự thay đổi của mực nước, áp suất hoặc lưu lượng, đồng thời hỗ trợ người vận hành phát hiện và xử lý sự cố. Pendin nhận thiết kế, lắp ráp, lập trình và tích hợp hệ thống điều khiển trạm bơm theo số lượng thiết bị, quy trình vận hành và điều kiện thực tế của từng công trình.
