Hệ Thống Thiết Bị Trạm Bơm – Giải Pháp Cơ Khí Đồng Bộ

Hệ thống thiết bị trạm bơm là chuỗi thiết bị từ thu nước, chắn rác, điều tiết dòng, bơm, đường ống đến cửa xả và hệ thống điều khiển. Mỗi hạng mục cần được lựa chọn đồng bộ theo lưu lượng, cột áp, kích thước công trình, đặc điểm nguồn nước và yêu cầu vận hành. Pendin thiết kế, gia công, cung cấp và tích hợp các nhóm thiết bị trạm bơm theo phạm vi của từng dự án.

Hệ thống thiết bị trạm bơm gồm những gì?

Tùy nhiệm vụ của trạm bơm tiêu úng, chống ngập, cấp nước, thủy lợi hay công nghiệp, cấu hình thiết bị có thể khác nhau. Tuy nhiên, một hệ thống thường được hình thành theo hành trình nước từ cửa lấy nước đến điểm xả.

Nhóm thiết bị	Thiết bị chính	Chức năng
Thu nước – chắn rác	Song chắn rác, máy lược rác, gầu vớt rác	Giữ và thu gom rác
Điều tiết – cô lập	Cửa phai, stoplog	Đóng mở, cô lập dòng
Cụm bơm	Máy bơm và phụ kiện	Nâng và vận chuyển nước
Đường ống	Ống hút, ống đẩy, ống góp	Truyền dẫn nước
Cụm van	Van một chiều, van khóa	Kiểm soát dòng
Cửa xả	Van cửa lật, cửa phai	Điều tiết, hạn chế dòng ngược
Nâng hạ	Tời, pa lăng, dầm nâng	Lắp đặt và bảo trì
Cơ khí phi tiêu chuẩn	Khung, giá đỡ, sàn thao tác	Hoàn thiện hệ cơ khí
Điều khiển	Cảm biến, PLC, HMI/SCADA	Giám sát và vận hành

Việc lựa chọn không nên thực hiện riêng từng thiết bị. Một máy bơm đúng công suất nhưng song chắn rác thường xuyên tắc, đường ống không phù hợp hoặc cửa xả bị khống chế vẫn có thể làm giảm khả năng vận hành của toàn trạm.

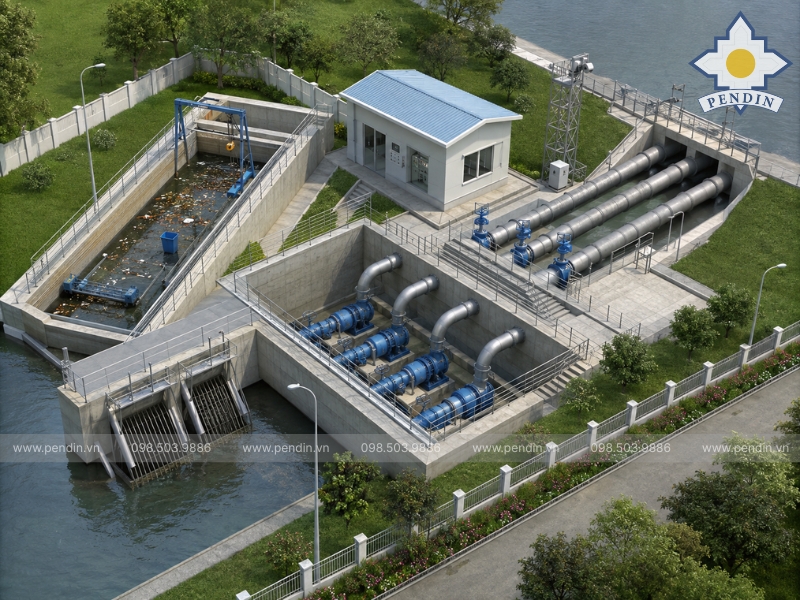

Thiết bị cơ khí trạm bơm theo hành trình dòng nước

Để lựa chọn thiết bị cơ khí trạm bơm đúng chức năng, cần nhìn toàn hệ thống theo hướng dòng nước di chuyển thay vì coi từng sản phẩm là một hạng mục độc lập.

Nguồn nước → song chắn rác → thiết bị thu gom rác → cửa điều tiết → hố bơm → máy bơm → đường ống & van → cửa xả

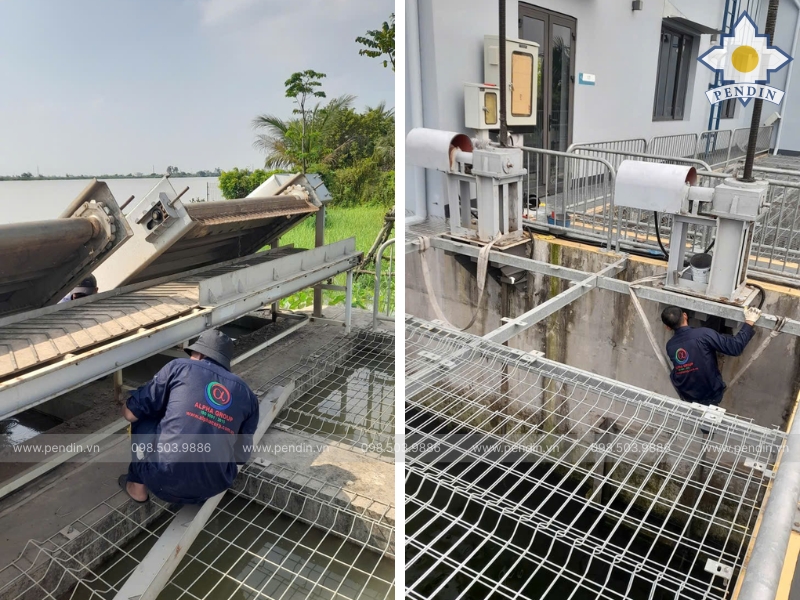

Song chắn rác tại cửa lấy nước

Song chắn rác thường được bố trí phía trước hố bơm hoặc cửa lấy nước để giữ lại rác, cành cây và vật thể có kích thước lớn trước khi chúng đi vào thiết bị phía sau.

Khi thiết kế cần xem xét kích thước cửa lấy nước, khoảng cách thanh chắn, đặc điểm rác, chiều sâu kênh và khả năng vệ sinh. Song chắn rác có thể vận hành kết hợp với phương án thu gom thủ công hoặc thiết bị cơ giới tùy lượng rác thực tế.

Pendin có thể gia công song chắn rác theo kích thước công trình và yêu cầu lắp đặt của từng trạm bơm.

Gầu vớt rác, máy lược rác và thiết bị thu gom

Khi lượng rác lớn hoặc công trình yêu cầu giảm thao tác thủ công, cần bổ sung thiết bị thu gom phù hợp.

Các phương án có thể gồm gầu vớt rác, máy lược rác, máy vớt rác hoặc cơ cấu thu gom được thiết kế theo điều kiện công trình.

Việc lựa chọn phụ thuộc vào:

• Loại và kích thước rác.
• Lượng rác xuất hiện.
• Chiều rộng cửa lấy nước.
• Chiều sâu mực nước.
• Cao độ đổ rác.
• Không gian vận hành.
• Tần suất cần thu gom.

Mục tiêu không chỉ là lấy rác ra khỏi nước mà còn hạn chế rác tích tụ làm tăng tổn thất dòng chảy trước trạm bơm.

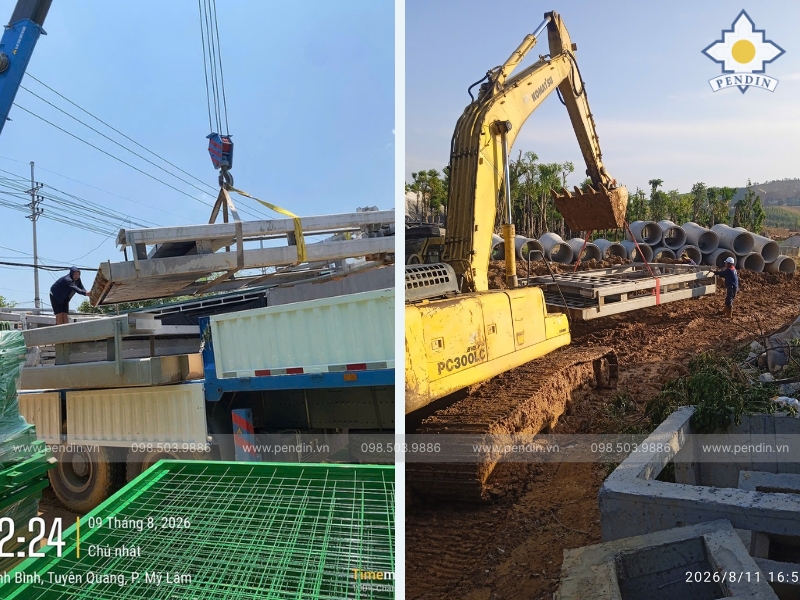

Cửa phai và stoplog

Cửa phai được sử dụng để đóng mở, điều tiết hoặc cô lập dòng nước tại các khoang và tuyến liên quan. Cấu hình cơ cấu vận hành được lựa chọn theo kích thước cửa, tải trọng và yêu cầu của công trình.

Stoplog thường được xem xét khi cần cô lập một khoang để bảo trì, tháo thiết bị hoặc xử lý sự cố. Việc bố trí stoplog cần tính đến phương án nâng hạ, vị trí lưu trữ và khả năng thao tác trong điều kiện thực tế.

Cửa phai và stoplog vì vậy không chỉ là thiết bị điều tiết mà còn liên quan trực tiếp đến khả năng bảo trì trạm bơm.

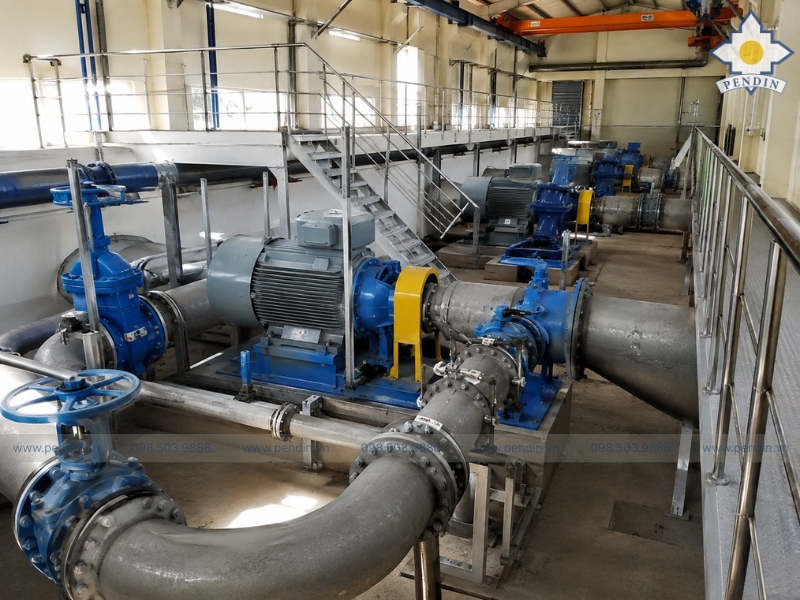

Cụm máy bơm

Máy bơm là thiết bị tạo năng lượng để đưa nước từ khu vực có cao độ hoặc áp lực thấp đến điểm tiếp nhận phù hợp. Tuy nhiên, lựa chọn máy bơm không nên chỉ dựa vào công suất motor.

Các thông số cần xem xét gồm:

• Lưu lượng yêu cầu.
• Cột áp.
• Mực nước hút.
• Mực nước phía xả.
• Số lượng tổ máy.
• Chế độ vận hành.
• Không gian lắp đặt.
• Khả năng tháo lắp và bảo trì.

Tùy dự án, trạm có thể được bố trí nhiều tổ bơm vận hành theo cấp mực nước, luân phiên hoặc có thiết bị dự phòng. Cấu hình cuối cùng cần được xác định từ nhiệm vụ thực tế của công trình.

Đường ống trạm bơm

Đường ống trạm bơm là lớp kết nối trực tiếp giữa máy bơm và điểm xả. Sai kích thước hoặc bố trí bất hợp lý có thể làm tăng tổn thất, rung động và ảnh hưởng đến khả năng vận hành.

Hệ thống đường ống có thể gồm:

• Đường ống hút.
• Đường ống đẩy.
• Ống góp.
• Côn chuyển.
• Cút.
• Mặt bích.
• Khớp nối.
• Giá đỡ và kết cấu liên kết.

Khi thiết kế cần xem xét đường kính, áp lực, vật liệu, không gian lắp đặt và khả năng tháo thiết bị khi bảo trì.

Pendin có năng lực gia công đường ống trạm bơm bằng thép hoặc vật liệu phù hợp theo hồ sơ và yêu cầu dự án.

Cụm van trên đường ống

Van giúp kiểm soát dòng nước và cô lập từng thiết bị khi cần vận hành hoặc bảo trì.

Trong một cấu hình thông thường có thể sử dụng:

• Van một chiều: hạn chế nước quay ngược khi bơm dừng.
• Van khóa: cô lập bơm hoặc từng tuyến ống.
• Các loại van khác theo sơ đồ công nghệ.

Van cần được lựa chọn đồng bộ với đường kính ống, áp lực và chế độ vận hành thay vì chỉ dựa trên kích thước danh nghĩa.

Cửa xả và thiết bị ngăn dòng ngược

Ở cuối hệ thống, cửa xả có thể chịu ảnh hưởng của mực nước sông, kênh hoặc tuyến tiếp nhận. Khi nước phía ngoài dâng cao, cần đánh giá khả năng dòng nước quay ngược vào trạm.

Tùy hiện trạng, phương án có thể sử dụng:

• Van cửa lật.
• Cửa phai.
• Thiết bị ngăn chiều khác theo thiết kế.

Nếu mực nước bên ngoài thường xuyên khống chế khả năng tự chảy, cần xem xét đồng thời điều kiện vận hành máy bơm và cửa xả để tránh xử lý riêng từng hạng mục.

Thiết bị nâng hạ và cơ khí phi tiêu chuẩn trong trạm bơm

Ngoài thiết bị trực tiếp tham gia dẫn và bơm nước, một trạm bơm cần các kết cấu hỗ trợ cho quá trình lắp đặt, tháo thiết bị và bảo trì. Đây cũng là nhóm thường phải thiết kế riêng theo mặt bằng thực tế.

Thiết bị nâng hạ

Tùy cấu hình có thể bố trí:

• Pa lăng.
• Tời.
• Dầm nâng.
• Monorail.
• Cơ cấu nâng bơm.
• Thiết bị nâng stoplog.

Việc lựa chọn cần căn cứ vào khối lượng thiết bị, chiều cao nâng, hành trình và không gian thao tác.

Thiết bị cơ khí phi tiêu chuẩn

Nhiều chi tiết trong trạm bơm không thể sử dụng sản phẩm tiêu chuẩn có sẵn mà phải đo đạc và gia công theo công trình.

Các hạng mục có thể gồm giá đỡ đường ống, khung thép, sàn thao tác, thang, lan can, nắp hố, khung gá và các chi tiết kết nối đặc thù.

Đây là một phần quan trọng của nhóm thiết bị trạm bơm theo yêu cầu, đặc biệt tại các công trình cải tạo hoặc trạm có không gian hạn chế.

Hệ thống điện và điều khiển thiết bị trạm bơm

Sau khi phần thủy lực và cơ khí được xác định, lớp điện – điều khiển giúp các thiết bị vận hành theo mực nước và trạng thái thực tế của trạm.

Cảm biến mực nước

Cảm biến cung cấp dữ liệu để xác định thời điểm chạy hoặc dừng bơm. Tùy dự án có thể bố trí nhiều mức hoặc nhiều điểm đo nhằm phục vụ điều khiển, cảnh báo và giám sát.

Vị trí lắp, khoảng đo và công nghệ cảm biến cần phù hợp với điều kiện nước và môi trường tại trạm.

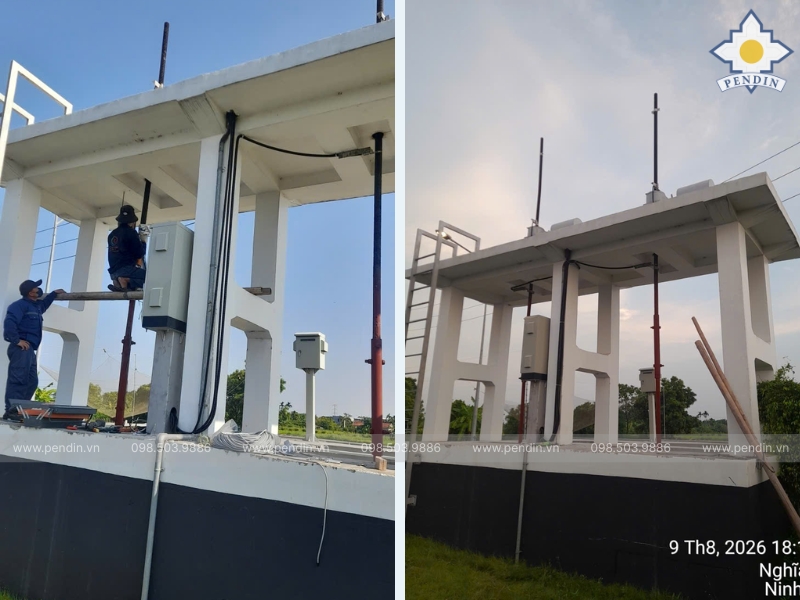

PLC và tủ điều khiển

PLC tiếp nhận tín hiệu từ cảm biến và thiết bị hiện trường, sau đó thực hiện logic điều khiển đã được thiết kế.

Hệ thống có thể thực hiện:

• Khởi động hoặc dừng bơm theo mực nước.
• Chạy thêm bơm khi mực nước tiếp tục tăng.
• Chuyển đổi thiết bị vận hành theo cấu hình.
• Điều khiển cửa van.
• Nhận và xử lý tín hiệu lỗi.
• Vận hành Auto/Manual.

Các chức năng cụ thể phụ thuộc vào cấu hình thực tế của từng trạm.

HMI và SCADA

HMI giúp người vận hành theo dõi mực nước, trạng thái bơm, cửa van, cảnh báo và chế độ vận hành.

Đối với hệ thống cần giám sát tập trung, dữ liệu có thể được kết nối lên SCADA theo yêu cầu dự án.

Chuỗi điều khiển có thể hình dung:

Cảm biến → PLC → máy bơm/cửa van → HMI/SCADA

Cấu hình thiết bị thay đổi theo từng loại trạm bơm

Không có một danh mục cố định áp dụng cho tất cả công trình. Giải pháp thiết bị trạm bơm cần được điều chỉnh theo nhiệm vụ, nguồn nước và điều kiện vận hành.

Loại trạm	Nhóm thiết bị cần chú ý
Trạm bơm tiêu úng	Chắn rác, bơm, đường ống, cửa xả
Trạm bơm chống ngập	Bơm, cửa van, cảm biến, PLC
Trạm bơm cấp nước	Cửa lấy nước, bơm, đường ống
Trạm bơm nước thải	Chắn rác, bơm, van, thiết bị nâng hạ
Trạm bơm thủy lợi	Chắn/vớt rác, cửa van, bơm, cửa xả
Trạm bơm KCN	Bơm, đường ống, van, cảm biến, điều khiển

Ngay cả hai trạm có cùng lưu lượng thiết kế vẫn có thể cần thiết bị cơ khí khác nhau nếu lượng rác, cao độ, cửa lấy nước hoặc điều kiện cửa xả khác nhau.

Thiết kế hệ thống thiết bị trạm bơm theo yêu cầu

Thiết kế thiết bị trạm bơm cần bắt đầu từ dữ liệu công trình thay vì lựa chọn sản phẩm trước. Những thông số đầu vào quyết định trực tiếp đến cấu hình cơ khí, đường ống và điều khiển.

Lưu lượng và cột áp

Hai thông số này ảnh hưởng trực tiếp đến lựa chọn máy bơm, đường kính đường ống, cụm van và số lượng tổ máy.

Kích thước cửa lấy nước

Chiều rộng, chiều sâu và cao độ cửa lấy nước ảnh hưởng đến song chắn rác, cửa phai, thiết bị vớt rác và hệ nâng hạ.

Thành phần rác

Rác lớn, rác sợi, cành cây hoặc rác nổi với mật độ khác nhau sẽ yêu cầu phương án chắn và thu gom khác nhau.

Điều kiện cửa xả

Cần kiểm tra mực nước phía ngoài, khả năng thoát tự chảy và nguy cơ chảy ngược để lựa chọn cửa xả, van và chế độ vận hành bơm.

Không gian lắp đặt và bảo trì

Thiết kế phải tính ngay từ đầu cách tháo máy bơm, tháo van, nâng stoplog và tiếp cận song chắn rác. Một thiết bị lắp vừa nhưng không thể tháo ra bảo trì vẫn là cấu hình chưa hoàn chỉnh.

Yêu cầu điều khiển

Số lượng bơm, cảm biến, cửa van và mức độ giám sát quyết định cấu hình PLC, HMI, tín hiệu I/O và hệ thống truyền thông.

Giải pháp thiết bị trạm bơm trọn gói theo phạm vi dự án

Khái niệm thiết bị trạm bơm trọn gói cần được hiểu là cấu hình đồng bộ các nhóm thiết bị thuộc phạm vi cung cấp, không phải áp dụng một bộ sản phẩm cố định cho mọi công trình.

Pendin có thể cung cấp và tích hợp:

• Song chắn rác.
• Gầu vớt rác.
• Máy lược rác.
• Cửa phai.
• Stoplog.
• Van cửa lật.
• Đường ống và cụm van.
• Thiết bị bơm phi tiêu chuẩn.
• Thiết bị nâng hạ.
• Cảm biến mực nước.
• Tủ PLC.
• HMI/SCADA.
• Tích hợp và chạy thử theo phạm vi dự án.

Đối với các hạng mục xây dựng dân dụng, Pendin có thể đề xuất bố trí hoặc phối hợp với đơn vị chuyên môn theo hồ sơ của công trình.

Quy trình triển khai hệ thống thiết bị trạm bơm

Để các thiết bị hoạt động đồng bộ, quá trình triển khai cần đi từ nhiệm vụ công trình đến cấu hình, gia công và chạy thử.

Bước 1 – Tiếp nhận yêu cầu: bản vẽ, lưu lượng, cột áp, kích thước công trình và phạm vi cung cấp.

Bước 2 – Khảo sát: kiểm tra không gian, cửa lấy nước, hố bơm, đường ống và cửa xả.

Bước 3 – Xác định cấu hình: lựa chọn nhóm thiết bị cần thiết và các hạng mục cần gia công theo yêu cầu.

Bước 4 – Thiết kế và gia công: triển khai thiết bị cơ khí, đường ống, kết cấu và tủ điều khiển theo hồ sơ.

Bước 5 – Lắp đặt và tích hợp: kết nối cơ khí, điện và tín hiệu trong phạm vi dự án.

Bước 6 – Chạy thử: kiểm tra từng thiết bị và chuỗi vận hành trước khi bàn giao.

Cần cung cấp gì để báo giá hệ thống thiết bị trạm bơm?

Để xây dựng cấu hình và báo giá sát với công trình, cần có đủ dữ liệu kỹ thuật thay vì chỉ cung cấp tên hoặc số lượng thiết bị.

Khách hàng nên chuẩn bị:

• Bản vẽ tổng thể.
• Bản vẽ trạm bơm.
• Lưu lượng yêu cầu.
• Cột áp.
• Kích thước cửa lấy nước.
• Kích thước hố bơm.
• Đường kính đường ống.
• Vật liệu yêu cầu.
• Danh mục cửa và van.
• Yêu cầu điều khiển.
• Hình ảnh hiện trạng.
• Phạm vi cần cung cấp.

Gửi bản vẽ và yêu cầu kỹ thuật để Pendin kiểm tra cấu hình thiết bị trạm bơm và báo giá sơ bộ.

Câu hỏi thường gặp về hệ thống thiết bị trạm bơm

Một số câu hỏi dưới đây giúp xác định nhanh phạm vi thiết bị trước khi đi vào thiết kế chi tiết.

Hệ thống thiết bị trạm bơm gồm những gì?

Một hệ thống có thể gồm song chắn rác, thiết bị vớt rác, cửa phai, stoplog, máy bơm, đường ống, cụm van, thiết bị nâng hạ, cơ khí phi tiêu chuẩn, cảm biến và hệ thống điều khiển. Cấu hình thực tế phụ thuộc nhiệm vụ của từng trạm.

Thiết bị cơ khí trạm bơm gồm những gì?

Nhóm cơ khí thường gồm thiết bị chắn và thu rác, cửa van, đường ống, cụm van, thiết bị nâng hạ, giá đỡ, sàn thao tác và các chi tiết gia công phi tiêu chuẩn.

Pendin có gia công thiết bị trạm bơm theo bản vẽ không?

Pendin có thể tiếp nhận bản vẽ hoặc dữ liệu công trình để thiết kế, gia công các hạng mục cơ khí phù hợp với phạm vi dự án.

Có thể cung cấp đồng bộ cơ khí và điều khiển không?

Có thể tích hợp thiết bị cơ khí với cảm biến, PLC và HMI/SCADA theo yêu cầu kỹ thuật và phạm vi cung cấp của dự án.

Thiết bị trạm bơm trọn gói có bao gồm xây dựng không?

Pendin tập trung vào thiết bị cơ khí, đường ống, cửa van, thiết bị thu gom rác và hệ thống điều khiển. Các hạng mục xây dựng dân dụng được đề xuất hoặc phối hợp theo hồ sơ dự án.

Hệ thống thiết bị trạm bơm cần được thiết kế đồng bộ

Một hệ thống thiết bị trạm bơm hiệu quả không được quyết định bởi riêng máy bơm hay một thiết bị đơn lẻ. Toàn bộ chuỗi cần được xem xét đồng thời: Chắn rác → thu gom → điều tiết → bơm → đường ống → cửa xả → nâng hạ → cảm biến → điều khiển

Việc lựa chọn đồng bộ giúp hạn chế tình trạng thiết bị phía trước làm giảm năng lực thiết bị phía sau, đồng thời tạo điều kiện thuận lợi cho vận hành và bảo trì.

Pendin tiếp nhận bản vẽ, khảo sát hiện trạng, thiết kế/gia công và tích hợp hệ thống thiết bị trạm bơm theo yêu cầu của từng dự án.

Liên hệ Pendin: 0972.839.315. Gửi bản vẽ trạm bơm và yêu cầu kỹ thuật để được kiểm tra cấu hình sơ bộ.
