Sơ Kỹ Thuật Thiết Bị Trạm Bơm: Thành Phần Và Checklist Chi Tiết

Hồ sơ kỹ thuật thiết bị trạm bơm là tập hợp tài liệu thể hiện thông số, bản vẽ, vật liệu, tiêu chuẩn áp dụng và kết quả kiểm tra chất lượng thiết bị. Bộ hồ sơ giúp chủ đầu tư, tư vấn giám sát và nhà thầu đánh giá khả năng đáp ứng yêu cầu thiết kế trước khi phê duyệt, lắp đặt và nghiệm thu. Vậy hồ sơ cần những tài liệu nào, chuẩn bị ra sao để hạn chế sai sót và phát sinh trong quá trình triển khai?

Hồ sơ kỹ thuật thiết bị trạm bơm là gì?

Hồ sơ kỹ thuật thiết bị trạm bơm là bộ tài liệu mô tả đặc tính kỹ thuật, cấu tạo, điều kiện làm việc và chất lượng của các thiết bị trong hệ thống. Thành phần hồ sơ thay đổi theo loại thiết bị, giai đoạn dự án và yêu cầu hợp đồng.

Hồ sơ thường được sử dụng để:

• Đánh giá thiết bị có đáp ứng yêu cầu thiết kế và hồ sơ mời thầu.
• Kiểm tra thông số, vật liệu, kích thước và khả năng kết nối.
• Làm căn cứ trình duyệt trước khi sản xuất, cung cấp.
• Kiểm soát chất lượng, nghiệm thu và bàn giao.

Cần phân biệt hồ sơ kỹ thuật thiết bị với hồ sơ thiết kế tổng thể trạm bơm. Hai bộ tài liệu có liên quan nhưng không thay thế hoàn toàn cho nhau.

Hồ sơ kỹ thuật thiết bị trạm bơm gồm những gì?

Một bộ hồ sơ cần thể hiện rõ đặc tính thiết bị, khả năng đáp ứng yêu cầu dự án và bằng chứng kiểm soát chất lượng. Danh mục cụ thể phải được xác định theo hồ sơ mời thầu, thiết kế được duyệt và phạm vi cung cấp.

Thành phần hồ sơ	Nội dung chính
Catalogue thiết bị	Model, cấu tạo, đặc tính sản phẩm
Datasheet	Thông số, công suất, vật liệu, điều kiện vận hành
Bản vẽ GA	Kích thước tổng thể, vị trí kết nối, không gian lắp đặt
Bản vẽ chế tạo	Chi tiết kết cấu, vật liệu, liên kết
Bảng đáp ứng kỹ thuật	Đối chiếu yêu cầu thiết kế với thiết bị đề xuất
Chứng chỉ vật liệu, CO/CQ	Chứng minh nguồn gốc, chất lượng khi được yêu cầu
Hồ sơ QA/QC	Kiểm tra vật liệu, kích thước, mối hàn, lớp phủ
Biên bản thử nghiệm	Kết quả thử tại xưởng hoặc công trường theo yêu cầu
Tài liệu O&M	Hướng dẫn vận hành, bảo trì thiết bị

Không phải toàn bộ tài liệu trên đều bắt buộc tại mọi giai đoạn. Chẳng hạn, bản vẽ GA thường phục vụ trình duyệt, trong khi biên bản chạy thử được lập sau khi thực hiện kiểm tra tương ứng.

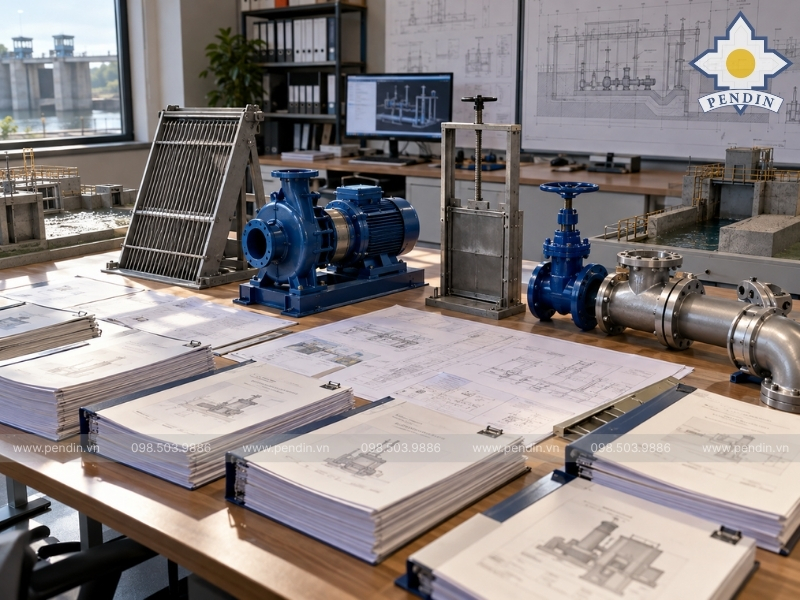

Hồ sơ kỹ thuật theo từng nhóm thiết bị trạm bơm

Mỗi nhóm thiết bị có chức năng và điều kiện làm việc khác nhau. Vì vậy, ngoài những tài liệu chung, hồ sơ cần bổ sung các thông số đặc thù để đánh giá khả năng vận hành đồng bộ của hệ thống.

Máy bơm và động cơ

Hồ sơ máy bơm cần thể hiện lưu lượng (Q), cột áp (H), hiệu suất, công suất động cơ, điện áp, tốc độ quay và điều kiện làm việc.

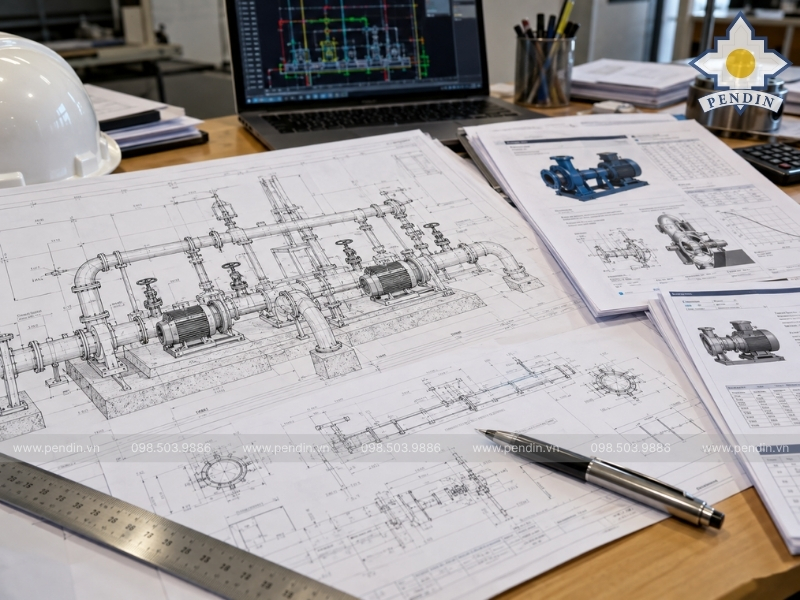

Các tài liệu quan trọng gồm đường đặc tính Q–H, bản vẽ kích thước, dữ liệu động cơ và hướng dẫn vận hành.

Song chắn rác và máy vớt rác

Đối với thiết bị chắn và thu gom rác, hồ sơ cần xác định kích thước lắp đặt, khe hở thanh chắn, vật liệu, cơ cấu truyền động và năng suất thu gom.

Bản vẽ cũng cần thể hiện vị trí liên kết với công trình, hành trình thiết bị và không gian bảo trì.

Cửa phai, stoplog và thiết bị nâng hạ

Hồ sơ cửa phai và stoplog cần thể hiện kích thước thông thủy, cột nước thiết kế, vật liệu, kết cấu gioăng làm kín và phương án đóng mở.

Đối với thiết bị nâng hạ, cần bổ sung tải trọng nâng, hành trình, phương án liên kết và yêu cầu an toàn.

Đường ống và hệ thống van

Hồ sơ đường ống cần có đường kính, chiều dày, vật liệu, cấp áp lực, tiêu chuẩn mặt bích và bản vẽ bố trí.

Các loại van phải có thông số áp lực, kích thước kết nối, cơ cấu vận hành và tài liệu thử nghiệm theo yêu cầu dự án.

Hệ thống điện và điều khiển

Với trạm bơm sử dụng PLC, HMI hoặc SCADA, hồ sơ cần thể hiện sơ đồ nguyên lý, sơ đồ đấu nối, danh sách tín hiệu I/O và chức năng điều khiển.

Các chế độ vận hành, liên động bảo vệ và cảnh báo phải được mô tả rõ trước khi tích hợp.

Quy trình lập và trình duyệt hồ sơ kỹ thuật thiết bị trạm bơm

Việc lập hồ sơ cần được thực hiện theo trình tự thống nhất nhằm hạn chế chênh lệch giữa tài liệu kỹ thuật, thiết bị cung cấp và điều kiện công trường.

Quy trình đề xuất gồm:

• Tiếp nhận hồ sơ: Thu thập bản vẽ, BOQ, specification và yêu cầu của chủ đầu tư.
• Xác định phạm vi: Phân nhóm thiết bị, phụ kiện, trách nhiệm cung cấp.
• Lập tài liệu kỹ thuật: Chuẩn bị datasheet, catalogue, bản vẽ và bảng đáp ứng.
• Kiểm tra đồng bộ: Đối chiếu kích thước, vật liệu, cao độ, mặt bích và điều kiện vận hành.
• Trình duyệt: Gửi hồ sơ, tiếp nhận ý kiến và cập nhật phiên bản trước khi triển khai.

Đặc biệt, mọi thay đổi về model, vật liệu hoặc kích thước cần được cập nhật đồng bộ trên các tài liệu liên quan.

Checklist kiểm tra hồ sơ kỹ thuật trước khi phê duyệt

Trước khi trình duyệt, nhà thầu cần kiểm tra tính đầy đủ, nhất quán và khả năng truy xuất của hồ sơ. Việc này giúp hạn chế tình trạng thiết bị đúng catalogue nhưng không phù hợp với bản vẽ công trình.

Nội dung kiểm tra	Tiêu chí đánh giá
Model và mã thiết bị	Thống nhất giữa BOQ, bản vẽ, datasheet
Thông số kỹ thuật	Đáp ứng yêu cầu thiết kế
Kích thước kết nối	Phù hợp vị trí lắp đặt
Vật liệu	Đúng chủng loại được duyệt
Tiêu chuẩn áp dụng	Phù hợp phạm vi công trình
Tài liệu QA/QC	Đúng giai đoạn và yêu cầu hợp đồng
Phiên bản hồ sơ	Có mã bản vẽ, revision và trạng thái phê duyệt

Có thể sử dụng ba trạng thái Đạt – Cần làm rõ – Cần chỉnh sửa để quản lý các nội dung chưa hoàn thiện trước khi phê duyệt.

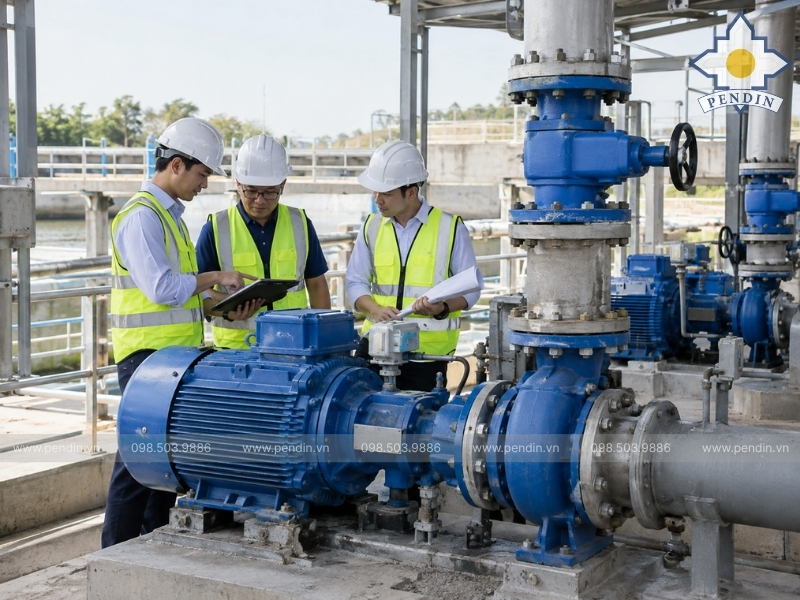

Hồ sơ nghiệm thu và bàn giao thiết bị trạm bơm

Sau khi chế tạo, lắp đặt và chạy thử, hồ sơ kỹ thuật cần được cập nhật theo kết quả thực tế. Đây là cơ sở để xác nhận chất lượng thiết bị và phục vụ vận hành, bảo trì sau bàn giao.

Tùy phạm vi công việc, bộ tài liệu có thể gồm:

• Biên bản kiểm tra chất lượng và thử nghiệm xuất xưởng.
• Chứng chỉ vật liệu, chứng từ thiết bị theo hợp đồng.
• Biên bản nghiệm thu lắp đặt, thử kín hoặc chạy thử.
• Bản vẽ hoàn công và thông số thiết bị thực tế.
• Hướng dẫn vận hành, bảo trì và tài liệu bảo hành.

Đối với trạm bơm thuộc hệ thống công trình thủy lợi, TCVN 13505:2022 là một trong những căn cứ thiết kế cần tham khảo. Các yêu cầu nghiệm thu và bàn giao cụ thể phải đối chiếu với quy định hiện hành và hồ sơ của từng dự án.

PENDIN – Cung cấp thiết bị trạm bơm theo hồ sơ kỹ thuật

Một bộ hồ sơ đầy đủ giúp quá trình lựa chọn, gia công và lắp đặt thiết bị được kiểm soát chặt chẽ hơn. Đặc biệt với các hạng mục cơ khí phi tiêu chuẩn, việc đối chiếu bản vẽ và điều kiện công trường trước khi sản xuất là rất quan trọng.

PENDIN cung cấp, gia công và lắp đặt các nhóm thiết bị cơ khí trạm bơm như song chắn rác, máy vớt rác, cửa phai, stoplog, đường ống và kết cấu phụ trợ theo phạm vi dự án.
