Bóc Tách BOQ Thiết Bị Trạm Bơm: Sai 1 Dòng, Lệch Cả Báo Giá

Bóc tách BOQ thiết bị trạm bơm không đơn giản là đếm số lượng máy bơm trên bản vẽ. Một hệ thống còn có đường ống, phụ kiện, khung bệ, thiết bị chắn rác, điện điều khiển và hàng loạt vật tư phục vụ lắp đặt. Chỉ cần bỏ thiếu một nhóm hoặc lấy sai revision bản vẽ, giá trị BOQ có thể thay đổi đáng kể. Vì vậy, khối lượng cần được bóc theo hệ thống và kiểm tra chéo trước khi đưa sang bước báo giá.

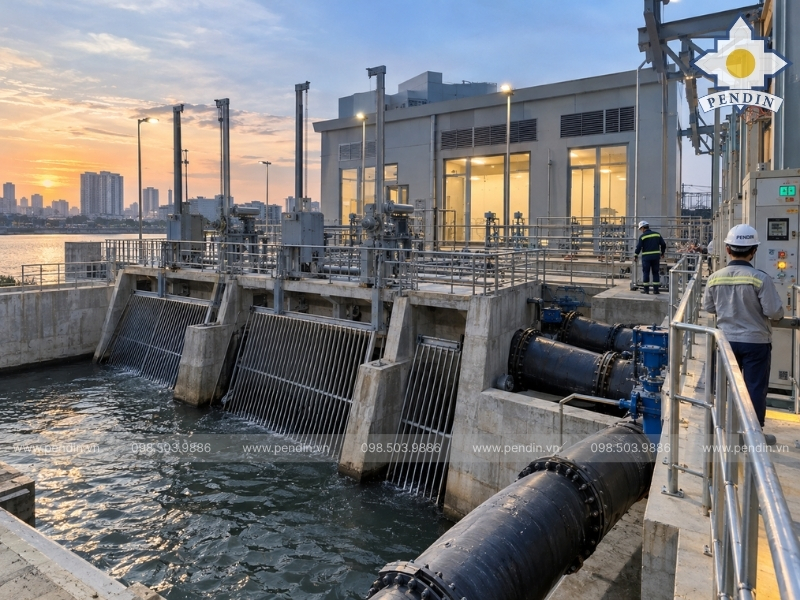

Bóc tách BOQ thiết bị trạm bơm gồm những nhóm nào?

Một BOQ đầy đủ phải phản ánh đúng phạm vi mà dự án yêu cầu chứ không chỉ liệt kê các thiết bị chính. Trước khi bắt đầu bóc khối lượng, cần chia hệ thống thành từng nhóm để hạn chế bỏ sót.

Nhóm	Hạng mục cần bóc
Thiết bị chính	Máy bơm, motor và thiết bị theo cấu hình
Chắn và thu gom rác	Song chắn rác, máy vớt rác và cấu kiện liên quan
Đường ống	Ống hút, ống đẩy, ống góp
Phụ kiện	Cút, tê, côn, mặt bích, khớp nối
Cơ khí phụ trợ	Khung bệ, giá đỡ, ống lồng, nắp đậy
Kết cấu vận hành	Sàn thao tác, lan can, thang kỹ thuật
Điện	Tủ điện, thiết bị bảo vệ, cáp khi thuộc phạm vi
Điều khiển	Cảm biến, PLC, HMI và tín hiệu
Lắp đặt	Bulông, vật tư phụ, nâng hạ, căn chỉnh
Chạy thử	Kiểm tra và phối hợp vận hành khi dự án yêu cầu

Danh mục cụ thể còn phụ thuộc vào loại trạm bơm và phạm vi của từng gói thầu.

Bóc tách BOQ khác kiểm tra BOQ có sẵn như thế nào?

Hai công việc này thường bị gọi chung là “rà BOQ” nhưng mục tiêu hoàn toàn khác nhau. Phân biệt đúng ngay từ đầu giúp tránh trùng công việc và xác định rõ dữ liệu cần sử dụng.

Nội dung	Bóc tách BOQ	Kiểm tra BOQ có sẵn
Điểm bắt đầu	Bản vẽ và hồ sơ kỹ thuật	BOQ đã được lập
Mục tiêu	Tạo danh mục và khối lượng	Phát hiện thiếu, sai hoặc chênh lệch
Công việc chính	Đếm, đo, phân loại	Đối chiếu
Kết quả	BOQ mới	BOQ hiệu chỉnh hoặc danh sách làm rõ
Thời điểm	Trước báo giá hoặc dự toán	Khi đã có BOQ

Với dự án đã có BOQ, bước tiếp theo nên là rà lại phạm vi trước khi báo giá. Còn khi mới có bản vẽ, cần bắt đầu từ bóc tách khối lượng.

8 bước bóc tách BOQ thiết bị trạm bơm từ bản vẽ

Bóc BOQ theo trình tự giúp kỹ sư kiểm soát tốt hơn mối quan hệ giữa thiết bị, đường ống và phần xây dựng. Không nên bóc từng bản vẽ độc lập rồi cộng khối lượng ở cuối vì rất dễ trùng hoặc thiếu.

Bước 1. Xác định chính xác phạm vi cần bóc

Trước tiên phải biết mình đang lập BOQ cho phần nào:

• toàn bộ hệ thống trạm bơm
• riêng thiết bị
• riêng cơ khí
• cơ khí và điện
• chỉ cung cấp
• cung cấp kết hợp lắp đặt

Một hạng mục có thể xuất hiện trên bản vẽ nhưng không thuộc phạm vi của gói đang bóc.

Bước 2. Đọc sơ đồ công nghệ và danh mục thiết bị

Đây là bước giúp hình dung toàn bộ hệ thống trước khi đi vào chi tiết.

Cần xác định:

• số lượng tổ máy
• luồng kết nối giữa các thiết bị
• thiết bị chính
• thiết bị phụ trợ
• hướng tuyến đường ống
• các vị trí chuyển tiếp giữa hệ thống

Sau bước này nên tạo danh sách thiết bị sơ bộ để dùng làm checklist.

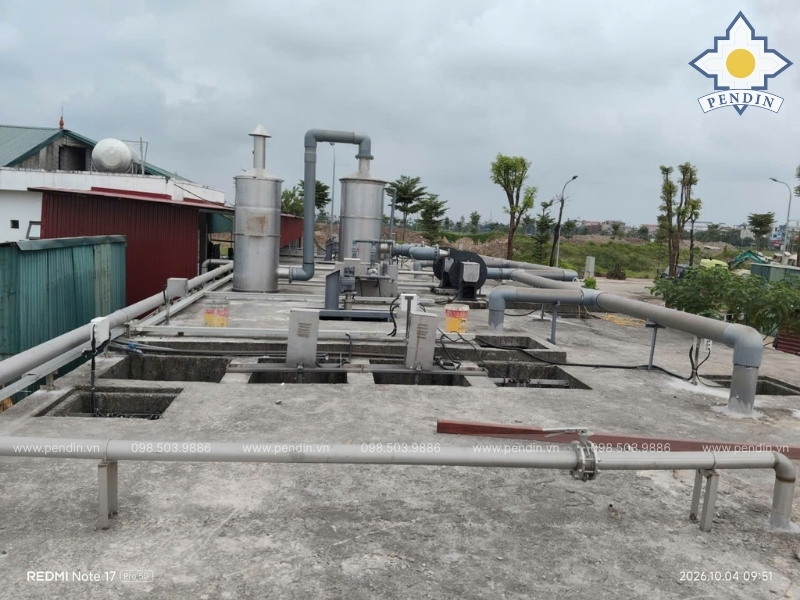

Bước 3. Kiểm tra mặt bằng

Mặt bằng là tài liệu chính để xác định số lượng, vị trí và tuyến kết nối.

Cần chú ý:

• số lượng thiết bị thực tế
• chiều dài tuyến ống
• các nhánh
• số lượng cút, tê
• vị trí giá đỡ
• khoảng cách giữa các thiết bị
• vị trí xuyên tường hoặc sàn

Không nên lấy chiều dài ống từ một bản vẽ tổng thể có tỷ lệ quá nhỏ nếu đã có bản vẽ chi tiết.

Bước 4. Đọc mặt cắt và cao độ

Mặt bằng chưa thể hiện đầy đủ các đoạn ống đứng và sự thay đổi cao độ.

Mặt cắt giúp bóc thêm:

• đoạn ống đứng
• chiều sâu bể
• vị trí ống lồng
• bệ thiết bị
• cao độ kết nối
• giá đỡ
• khoảng trống nâng hạ

Đây là lý do nhiều BOQ chỉ bóc từ mặt bằng thường thiếu khối lượng.

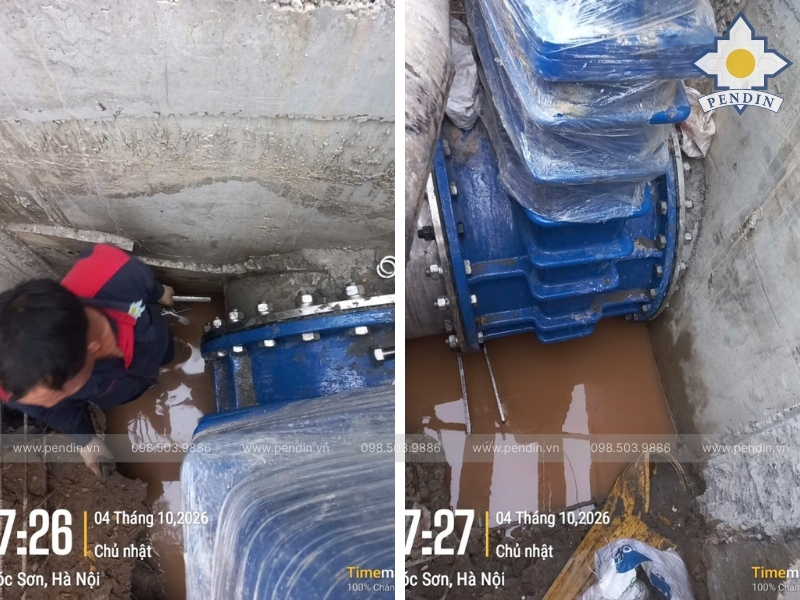

Bước 5. Bóc thiết bị chính và cấu hình đi kèm

Thiết bị chính cần được đối chiếu với danh mục và datasheet nếu hồ sơ có sẵn. Không nên chỉ ghi: “Máy bơm, 03 bộ”. BOQ nên đủ dữ liệu để phục vụ bước sau như model nếu đã khóa, lưu lượng, cột áp, công suất hoặc phạm vi phụ kiện tùy theo hồ sơ dự án.

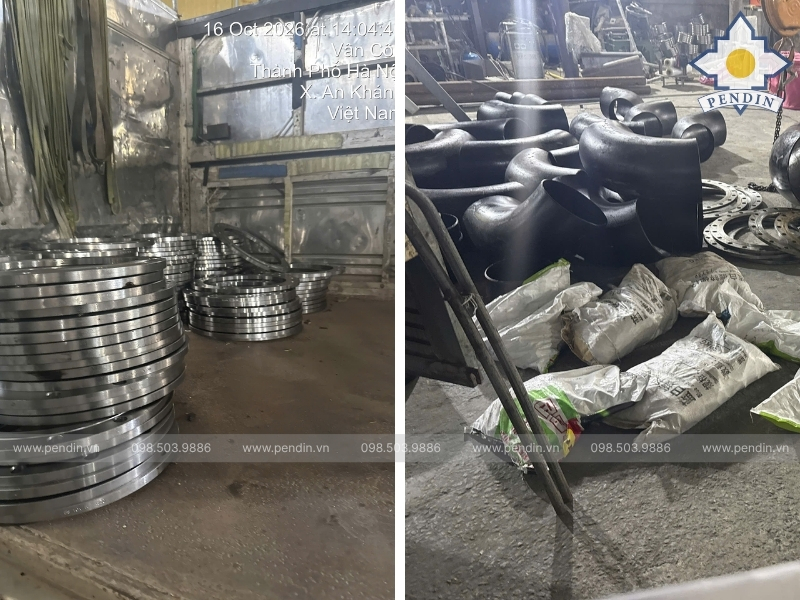

Bước 6. Bóc đường ống và phụ kiện

Đây là nhóm dễ làm giá trị BOQ sai lệch nhất nếu chỉ tính mét dài đường ống.

Một tuyến có thể đi kèm:

• cút
• tê
• côn thu
• côn mở
• mặt bích
• gioăng
• bulông
• khớp nối
• giá đỡ
• đoạn spool chế tạo riêng

Phải đọc theo tuyến từ đầu đến cuối thay vì bóc rời từng loại phụ kiện.

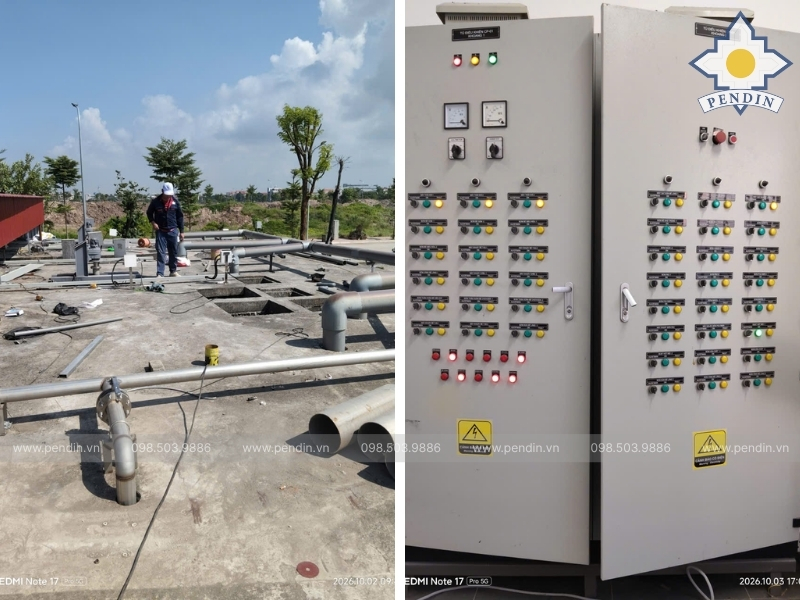

Bước 7. Bóc cơ khí phụ trợ, điện và điều khiển

Các cấu kiện phụ trợ thường không nổi bật trên bản vẽ nhưng lại chiếm một phần đáng kể khi thi công.

Có thể gồm:

• khung bệ
• giá đỡ
• nắp đậy
• sàn thao tác
• lan can
• thang kỹ thuật
• tủ điện
• cảm biến
• vật tư đấu nối

Chỉ bóc những phần nằm trong phạm vi của gói.

Bước 8. Kiểm tra chéo trước khi khóa BOQ

Sau khi bóc xong không nên đưa ngay sang báo giá.

Cần kiểm tra lại:

• tổng số thiết bị
• tổng chiều dài đường ống
• phụ kiện theo từng tuyến
• số lượng giá đỡ
• vật liệu
• revision bản vẽ
• phạm vi lắp đặt
• các hạng mục chưa đủ dữ liệu

Những nội dung chưa rõ nên đưa vào danh sách cần làm rõ riêng.

Mỗi loại bản vẽ dùng để bóc khối lượng gì?

Một sai lầm phổ biến là cố lấy toàn bộ khối lượng từ một bản vẽ mặt bằng. Trong thực tế, mỗi loại hồ sơ cung cấp một lớp thông tin khác nhau và cần được sử dụng kết hợp.

Hồ sơ	Nội dung chính cần bóc
Sơ đồ công nghệ	Thiết bị và quan hệ kết nối
Equipment list	Chủng loại và số lượng thiết bị
Mặt bằng	Vị trí, tuyến ống và số lượng
Mặt cắt	Cao độ, đoạn đứng và kết cấu
Bản vẽ chi tiết	Mặt bích, khung bệ và phụ kiện
Spec	Vật liệu, tiêu chuẩn và yêu cầu kỹ thuật
Datasheet	Cấu hình và thông số thiết bị
Bản vẽ điện	Tủ điện, tín hiệu và thiết bị điện
Bản vẽ xây dựng	Bệ, lỗ chờ và điểm giao

Khi các tài liệu có dữ liệu khác nhau, cần xác định revision và yêu cầu làm rõ thay vì tự chọn thông tin thuận tiện nhất.

Chỉ bóc thiết bị chính vì sao vẫn chưa đủ?

Thiết bị chính thường có giá trị lớn nên dễ được chú ý nhất. Tuy nhiên, một trạm bơm không thể hoàn thiện nếu chỉ có máy bơm và vài tuyến ống chính.

Phần dễ bị bỏ qua thường nằm ở điểm kết nối:

• phụ kiện đường ống
• bản mã
• bulông
• mặt bích
• giá đỡ
• vật tư cố định
• vật tư đấu nối
• khung bệ
• cấu kiện phục vụ bảo trì

Một BOQ thiếu những phần này vẫn có thể cho tổng giá ban đầu rất thấp nhưng sẽ phát sinh mạnh khi chuyển sang triển khai.

10 hạng mục dễ bị bỏ sót khi bóc BOQ trạm bơm

Những hạng mục nhỏ thường nằm phân tán ở nhiều bản vẽ hoặc không được tách thành một dòng riêng. Đây là nhóm cần được kiểm tra lần cuối trước khi khóa BOQ.

1. Mặt bích kết nối
2. Gioăng mặt bích
3. Bulông và đai ốc
4. Côn chuyển kích thước
5. Khớp nối
6. Giá đỡ đường ống
7. Khung bệ thiết bị
8. Vật tư đấu nối điện
9. Vật tư phụ phục vụ lắp đặt
10. Cấu kiện phục vụ tháo lắp và bảo trì

Không phải dự án nào cũng cần đầy đủ 10 hạng mục trên. Điều quan trọng là phải kiểm tra chúng thay vì mặc định rằng đã nằm trong thiết bị chính.

Cách bóc đường ống và phụ kiện tránh thiếu khối lượng

Đường ống nên được bóc theo từng tuyến chức năng thay vì gom toàn bộ hệ thống lại. Cách này giúp kỹ sư kiểm soát được đầu tuyến, cuối tuyến và toàn bộ phụ kiện nằm giữa hai điểm đó.

Có thể thực hiện theo trình tự:

• xác định điểm đầu và điểm cuối
• ghi đường kính
• xác định vật liệu
• đo chiều dài ngang
• cộng đoạn đứng từ mặt cắt
• thống kê cút và tê
• kiểm tra côn chuyển
• đếm mặt bích và khớp nối
• xác định giá đỡ
• kiểm tra đoạn chế tạo riêng

Sau khi bóc từng tuyến, nên so lại với sơ đồ công nghệ để chắc chắn không bỏ mất một nhánh.

Vì sao phải khóa revision trước khi chốt BOQ?

BOQ chỉ đúng với bộ bản vẽ được sử dụng để bóc tại thời điểm đó. Khi thiết kế thay đổi, khối lượng cũng có thể thay đổi theo.

Những yếu tố cần kiểm tra gồm:

• mã bản vẽ
• ngày phát hành
• revision
• bản vẽ đã bị thay thế chưa
• thiết bị có thay đổi không
• routing đường ống có đổi không
• vật liệu có đổi không
• số lượng có thay đổi không

Trong file takeoff nội bộ nên có cột ghi nguồn bản vẽ và revision. Điều này đặc biệt hữu ích khi dự án phát hành nhiều đợt bản vẽ liên tiếp.

5 bước kiểm tra chéo BOQ trước khi đưa đi báo giá

Kiểm tra chéo giúp phát hiện những lỗi không dễ nhận ra trong lúc bóc từng hạng mục. Đối với BOQ nhiều nhóm thiết bị, nên có một vòng review riêng trước khi phát hành.

1. So BOQ với equipment list

Tất cả thiết bị chính phải xuất hiện và đúng số lượng.

2. So BOQ với sơ đồ công nghệ

Kiểm tra các thiết bị và phụ kiện nằm giữa các điểm kết nối.

3. So BOQ với mặt bằng và mặt cắt

Đảm bảo không bỏ đoạn đứng, tuyến nhánh hoặc cấu kiện nằm ở cao độ khác.

4. So vật liệu với spec

Không tự suy đoán vật liệu chỉ từ hình dạng trên bản vẽ.

5. So phạm vi với yêu cầu thương mại

Xác định rõ BOQ đang bao gồm đến đâu, đặc biệt với vận chuyển, lắp đặt, điện và chạy thử.

Sau vòng này mới nên chuyển BOQ sang bước rà giá và lựa chọn nhà cung cấp.

PENDIN rà phạm vi thiết bị trạm bơm từ bản vẽ như thế nào?

Khi tiếp nhận yêu cầu báo giá, PENDIN có thể rà bản vẽ, BOQ và hồ sơ kỹ thuật để xác định phạm vi thiết bị cần cung cấp hoặc gia công. Mục tiêu không phải thay thế đơn vị QS của dự án mà là đảm bảo phạm vi PENDIN báo giá được xác định rõ và hạn chế bỏ sót các cấu kiện liên quan.

Quá trình thường tập trung vào:

Phân nhóm thiết bị

Tách các nhóm chắn rác, thiết bị bơm, đường ống, cấu kiện cơ khí, điện và điều khiển theo phạm vi thực tế.

Đối chiếu bản vẽ và thông số

Kiểm tra số lượng, kích thước, vật liệu, vị trí kết nối và các yêu cầu ảnh hưởng tới chế tạo.

Xác định phụ kiện liên quan

Rà thêm mặt bích, khung bệ, giá đỡ, cấu kiện liên kết và các phần phụ trợ trong phạm vi cung cấp.

Làm rõ dữ liệu còn thiếu

Những điểm chưa đủ cơ sở báo giá được tách ra để trao đổi trước khi chốt.

Gia công theo bản vẽ

Với đường ống, khung bệ và các cấu kiện phi tiêu chuẩn, PENDIN có thể triển khai chế tạo theo bản vẽ đã thống nhất.

QA/QC trước giao hàng

Kích thước, mối hàn, mặt bích, lỗ liên kết và khả năng lắp ghép được kiểm tra theo phạm vi từng hạng mục.

Cách tiếp cận này giúp báo giá bám sát hơn với những gì thực tế phải sản xuất và đưa ra công trường.

Có bản vẽ nhưng chưa có BOQ, cần chuẩn bị gì?

Nếu dự án mới có bộ bản vẽ và đang cần xác định phạm vi thiết bị, việc chuẩn bị đầy đủ hồ sơ ngay từ đầu sẽ giúp rút ngắn thời gian kiểm tra. Không nhất thiết phải có toàn bộ tài liệu mới có thể bắt đầu, nhưng cần chỉ rõ phần nào đang còn thiếu.

Nên chuẩn bị:

• bản vẽ CAD hoặc PDF
• sơ đồ công nghệ
• mặt bằng
• mặt cắt
• equipment list nếu có
• spec kỹ thuật
• datasheet thiết bị nếu đã chọn
• yêu cầu vật liệu
• phạm vi cần cung cấp
• yêu cầu lắp đặt
• tiến độ dự án

Khách hàng có thể gửi bộ hồ sơ hiện có để PENDIN kiểm tra các nhóm thiết bị và cấu kiện thuộc phạm vi báo giá trước khi xây dựng phương án cung cấp.

Kết luận

Bóc tách BOQ thiết bị trạm bơm cần đi từ tổng thể hệ thống tới từng thiết bị, tuyến ống, phụ kiện và cấu kiện liên quan. Kiểm soát đúng bản vẽ, revision và phạm vi ngay từ đầu sẽ giúp BOQ sát thực tế hơn, giảm nguy cơ thiếu khối lượng và hạn chế phát sinh khi bước sang báo giá, sản xuất và lắp đặt.
