QA QC Thiết Bị Trạm Bơm: Kiểm Tra Gì Để Tránh Rủi Ro?

QA QC thiết bị trạm bơm là hoạt động đảm bảo và kiểm soát chất lượng xuyên suốt quá trình thiết kế, lựa chọn vật liệu, gia công, lắp đặt và nghiệm thu thiết bị. Việc thực hiện QA/QC giúp phát hiện sai lệch kỹ thuật, phòng ngừa lỗi sản xuất và đảm bảo thiết bị đáp ứng các yêu cầu của dự án. Đối với hệ thống cơ khí trạm bơm, quy trình QA/QC cần được triển khai đồng bộ nhằm nâng cao độ tin cậy, hạn chế sự cố và tối ưu chi phí bảo trì trong quá trình vận hành.

QA QC thiết bị trạm bơm là gì?

QA/QC là hai hoạt động quan trọng trong quản lý chất lượng thiết bị cơ khí. Trong đó, QA tập trung xây dựng và kiểm soát quy trình nhằm phòng ngừa sai sót, còn QC thực hiện kiểm tra, đo lường và thử nghiệm để xác định mức độ đáp ứng yêu cầu kỹ thuật của sản phẩm.

Đối với thiết bị trạm bơm, hoạt động QA/QC giúp:

• Kiểm soát chất lượng vật liệu và thiết bị đầu vào.
• Đảm bảo quá trình gia công tuân thủ bản vẽ được duyệt.
• Phát hiện sai lệch về kích thước, mối hàn và kết cấu.
• Kiểm tra khả năng lắp ghép, vận hành và độ kín theo yêu cầu.
• Hoàn thiện hồ sơ chất lượng phục vụ nghiệm thu.

QA/QC không chỉ thực hiện khi thiết bị hoàn thiện mà cần được áp dụng tại các công đoạn quan trọng của dự án.

Phân biệt QA và QC trong thiết bị cơ khí trạm bơm

Mặc dù có mối liên hệ chặt chẽ, QA và QC đảm nhận những nhiệm vụ khác nhau. Việc phân biệt giúp nhà thầu xác định trách nhiệm quản lý, tổ chức kiểm tra và kiểm soát chất lượng hiệu quả hơn.

Tiêu chí	QA – Đảm bảo chất lượng	QC – Kiểm soát chất lượng
Mục tiêu	Phòng ngừa sai sót	Phát hiện sai lệch
Trọng tâm	Quy trình thực hiện	Chất lượng sản phẩm
Hoạt động	Lập kế hoạch, quản lý hồ sơ	Kiểm tra, đo đạc, thử nghiệm
Kết quả	Quy trình và kế hoạch chất lượng	Biên bản, kết quả kiểm tra

Ví dụ, xây dựng quy trình kiểm soát hàn cửa phai thuộc hoạt động QA, trong khi kiểm tra chất lượng mối hàn sau gia công là hoạt động QC.

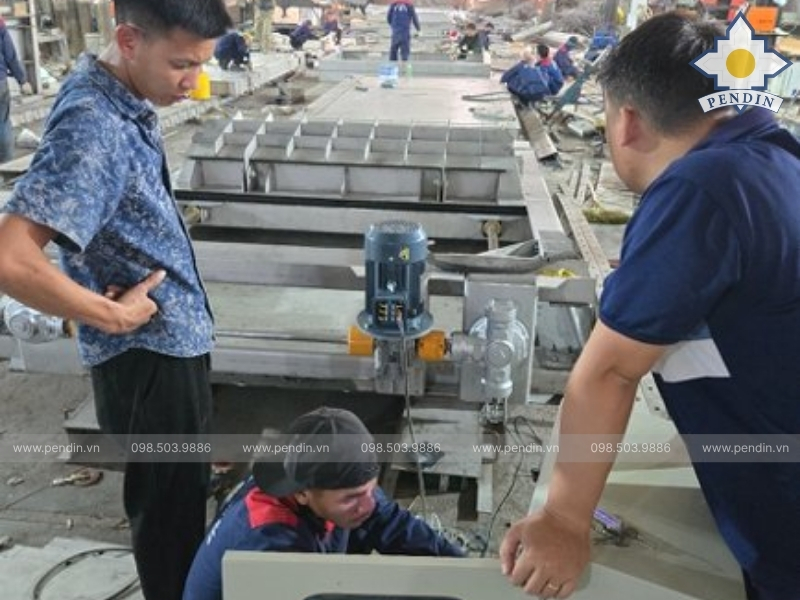

Quy trình QA QC thiết bị trạm bơm theo từng giai đoạn

Quy trình QA/QC cần được triển khai từ khi tiếp nhận hồ sơ kỹ thuật đến khi thiết bị hoàn thành lắp đặt và bàn giao. Mỗi giai đoạn phải xác định rõ nội dung kiểm soát, người chịu trách nhiệm và bằng chứng chất lượng tương ứng.

Kiểm soát hồ sơ thiết kế và yêu cầu kỹ thuật

Trước khi sản xuất, bộ phận kỹ thuật cần rà soát bản vẽ, thông số, vật liệu và điều kiện lắp đặt. Các nội dung quan trọng gồm kích thước tổng thể, cao độ, vị trí mặt bích, điểm neo, tải trọng và khả năng kết nối giữa các thiết bị.

Kiểm tra vật liệu đầu vào

Vật liệu cần được kiểm tra về chủng loại, quy cách và các chứng từ chất lượng theo yêu cầu hợp đồng. Đối với thép carbon, inox hoặc vật liệu chế tạo kết cấu, cần đối chiếu thông số với hồ sơ được phê duyệt trước khi đưa vào sản xuất.

Kiểm soát quá trình gia công, chế tạo

Trong quá trình gia công, các công đoạn cắt, tạo hình, gá lắp và hàn cần được kiểm soát theo bản vẽ kỹ thuật.

Những nội dung cần kiểm tra bao gồm:

• Kích thước và sai lệch hình học.
• Vị trí liên kết, lỗ bu lông và mặt bích.
• Chất lượng mối hàn, biến dạng sau hàn.
• Khả năng lắp ghép các cụm chi tiết.
• Chất lượng lớp phủ và hoàn thiện bề mặt.

Kiểm tra và thử nghiệm tại xưởng

Trước khi xuất xưởng, thiết bị được kiểm tra theo phạm vi và tiêu chí đã thống nhất. Các hoạt động có thể bao gồm thử chuyển động cửa phai, kiểm tra hành trình máy vớt rác, thử độ kín hoặc áp lực đối với hạng mục phù hợp.

Kết quả được ghi nhận trong phiếu kiểm tra, báo cáo thử nghiệm hoặc biên bản nghiệm thu tại xưởng.

Kiểm soát lắp đặt và nghiệm thu tại công trường

Sau khi vận chuyển, thiết bị cần được kiểm tra tình trạng, vị trí lắp đặt, cao độ và các liên kết cơ khí. Đối với hệ thống có cơ cấu chuyển động hoặc điều khiển, cần đánh giá khả năng vận hành và hoạt động đồng bộ theo yêu cầu thiết kế trước khi bàn giao.

Các hạng mục cần kiểm soát chất lượng thiết bị trạm bơm

Mỗi nhóm thiết bị có đặc điểm kết cấu và điều kiện vận hành riêng. Vì vậy, nội dung QA/QC phải được xác định theo chức năng của thiết bị và yêu cầu kỹ thuật của từng công trình.

Nhóm thiết bị	Nội dung kiểm soát chính
Song chắn rác	Kích thước khung, khe chắn, mối hàn
Máy vớt rác	Truyền động, hành trình, cơ cấu an toàn
Cửa phai	Khung, cánh cửa, gioăng, độ kín
Stoplog	Kích thước, khả năng lắp ghép, dẫn hướng
Đường ống, van	Mặt bích, mối nối, độ kín, áp lực khi thử
Thiết bị nâng hạ	Tải trọng, hành trình, chức năng bảo vệ
Hệ thống điều khiển	Tín hiệu, liên động và cảnh báo theo thiết kế

Các tiêu chí chấp nhận phải căn cứ vào bản vẽ, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng được phê duyệt, không sử dụng một giá trị chung cho mọi thiết bị.

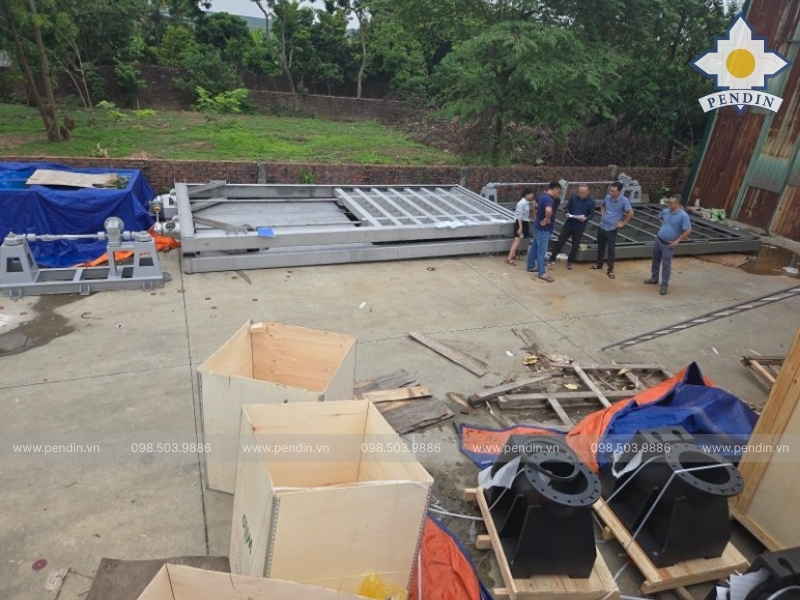

Hồ sơ QA QC thiết bị trạm bơm gồm những gì?

Hồ sơ QA/QC là tập hợp tài liệu chứng minh các hoạt động kiểm soát chất lượng đã được thực hiện. Đây là căn cứ quan trọng để đánh giá thiết bị trước khi nghiệm thu và phục vụ công tác quản lý sau bàn giao.

Các tài liệu thường gồm:

• Kế hoạch quản lý và kiểm soát chất lượng.
• Bản vẽ, thông số kỹ thuật được phê duyệt.
• Kế hoạch kiểm tra và thử nghiệm (ITP).
• Chứng chỉ vật liệu và hồ sơ kiểm tra đầu vào.
• Phiếu kiểm tra kích thước, mối hàn, lớp phủ.
• Biên bản thử nghiệm, nghiệm thu tại xưởng (FAT) khi áp dụng.
• Biên bản kiểm tra lắp đặt, chạy thử và nghiệm thu.
• Hồ sơ xử lý sai lệch, bản vẽ hoàn công theo yêu cầu.

Hồ sơ cần thống nhất mã thiết bị, phiên bản tài liệu và kết quả kiểm tra để đảm bảo khả năng truy xuất.

Cách xử lý thiết bị không đạt yêu cầu chất lượng

Trong quá trình gia công hoặc nghiệm thu, thiết bị có thể phát sinh sai lệch so với bản vẽ và yêu cầu kỹ thuật. Việc xử lý cần thực hiện có kiểm soát nhằm ngăn ngừa sản phẩm không phù hợp chuyển sang công đoạn tiếp theo.

Quy trình xử lý đề xuất:

• Phát hiện: Ghi nhận vị trí, nội dung và mức độ sai lệch.
• Kiểm soát: Đánh dấu, cách ly thiết bị khi cần thiết.
• Đánh giá: Xác định nguyên nhân và ảnh hưởng kỹ thuật.
• Khắc phục: Sửa chữa, gia công lại hoặc xử lý theo phương án được chấp thuận.
• Kiểm tra lại: Xác nhận kết quả trước khi chuyển bước.
• Lưu hồ sơ: Hoàn thiện biên bản và tài liệu liên quan.

Mọi thay đổi ảnh hưởng đến thiết kế hoặc điều kiện nghiệm thu cần được bên có thẩm quyền xem xét trước khi triển khai.

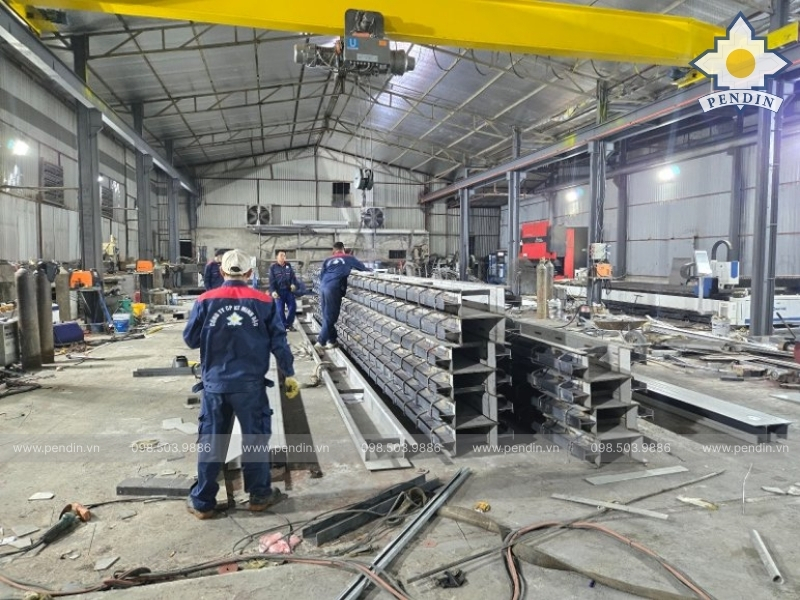

Checklist QA QC thiết bị trạm bơm trước nghiệm thu

Trước khi nghiệm thu, kỹ sư cần rà soát cả tình trạng thiết bị và tính đầy đủ của hồ sơ chất lượng. Việc sử dụng bảng kiểm giúp tránh bỏ sót các hạng mục quan trọng.

Giai đoạn	Nội dung cần xác nhận
Hồ sơ kỹ thuật	Bản vẽ, thông số đã được phê duyệt
Vật liệu	Đúng chủng loại và chứng từ yêu cầu
Gia công	Kích thước, mối hàn, kết cấu đạt yêu cầu
Thử nghiệm	Có kết quả kiểm tra, chạy thử phù hợp
Lắp đặt	Vị trí, cao độ, liên kết đúng thiết kế
Bàn giao	Hoàn thiện tồn tại và hồ sơ nghiệm thu

Bảng kiểm cần được bổ sung tiêu chí chấp nhận, kết quả thực tế, người kiểm tra và xác nhận của các bên theo từng dự án.

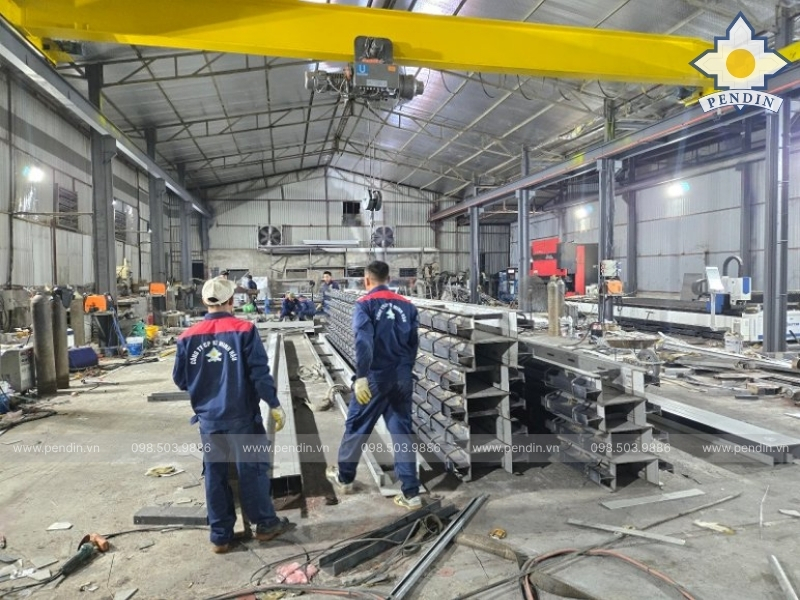

PENDIN – Gia công và kiểm soát chất lượng thiết bị trạm bơm

Chất lượng thiết bị cơ khí trạm bơm phụ thuộc vào sự phối hợp giữa thiết kế, gia công, kiểm tra và lắp đặt. Việc chủ động rà soát hồ sơ và kiểm soát từng công đoạn giúp hạn chế sai lệch khi triển khai tại công trường.

PENDIN cung cấp, gia công và lắp đặt các nhóm thiết bị cơ khí trạm bơm như song chắn rác, máy vớt rác, cửa phai, stoplog, đường ống và kết cấu phụ trợ theo yêu cầu dự án. Trong quá trình gia công, các hoạt động kiểm tra được thực hiện phù hợp với loại thiết bị và phạm vi kỹ thuật đã thống nhất.
