Kiểm Tra Xuất Xưởng Thiết Bị Trạm Bơm: Quy Trình Và Checklist

Kiểm tra xuất xưởng thiết bị trạm bơm là bước đánh giá chất lượng sản phẩm trước khi vận chuyển đến công trình. Hoạt động này bao gồm kiểm tra vật liệu, kích thước, kết cấu, khả năng vận hành, tình trạng hoàn thiện và hồ sơ kỹ thuật theo yêu cầu dự án. Quy trình kiểm tra giúp phát hiện sai lệch trước khi giao hàng, hạn chế phát sinh khi lắp đặt và tạo cơ sở để chủ đầu tư, nhà thầu đánh giá chất lượng thiết bị.

Kiểm tra xuất xưởng thiết bị trạm bơm là gì?

Kiểm tra xuất xưởng là hoạt động xác nhận thiết bị đã được chế tạo, kiểm tra và hoàn thiện theo các yêu cầu kỹ thuật trước khi bàn giao. Tùy loại thiết bị và hợp đồng, quá trình này có thể bao gồm FAT (thử nghiệm nghiệm thu tại xưởng).

Đối với thiết bị cơ khí trạm bơm, công tác kiểm tra tập trung vào:

• Đối chiếu vật liệu, kích thước và bản vẽ chế tạo.
• Kiểm tra chất lượng mối hàn, liên kết và lớp phủ.
• Đánh giá khả năng lắp ghép, chuyển động cơ khí.
• Thử chức năng, độ kín hoặc áp lực khi có yêu cầu.
• Kiểm tra hồ sơ chất lượng, đóng gói và bảo quản.

FAT là hoạt động thử nghiệm theo quy trình được thống nhất, còn kiểm tra xuất xưởng có thể bao gồm cả việc kiểm tra hoàn thiện và điều kiện giao hàng.

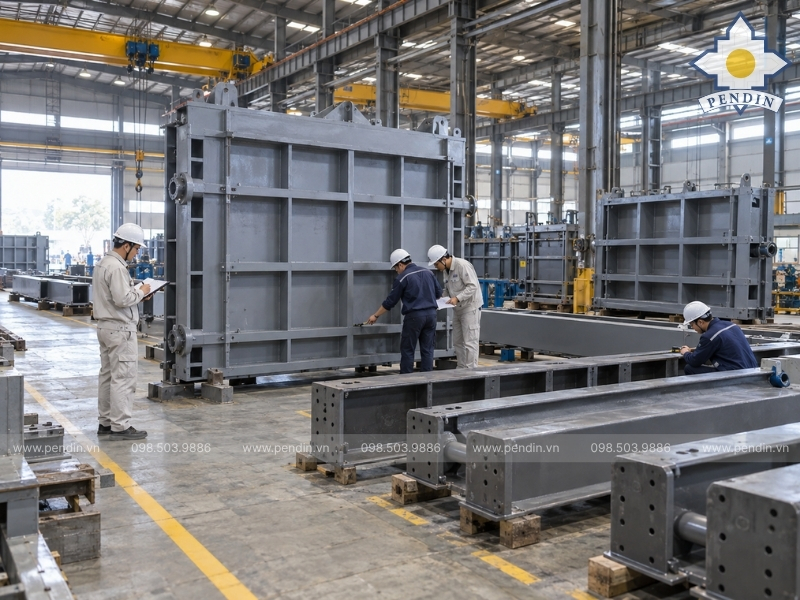

Các hạng mục kiểm tra xuất xưởng thiết bị trạm bơm

Mỗi thiết bị trong trạm bơm có kết cấu và chức năng riêng. Vì vậy, nội dung kiểm tra cần được xác định theo bản vẽ, điều kiện làm việc và yêu cầu kỹ thuật thay vì áp dụng một quy trình giống nhau cho mọi sản phẩm.

Kiểm tra vật liệu và kích thước

Vật liệu phải phù hợp với chủng loại, quy cách được phê duyệt. Hồ sơ chứng minh nguồn gốc và chất lượng cần được kiểm tra theo yêu cầu hợp đồng. Các kích thước quan trọng gồm chiều dài, chiều rộng, chiều dày, vị trí lỗ liên kết, mặt bích và khoảng cách lắp ghép.

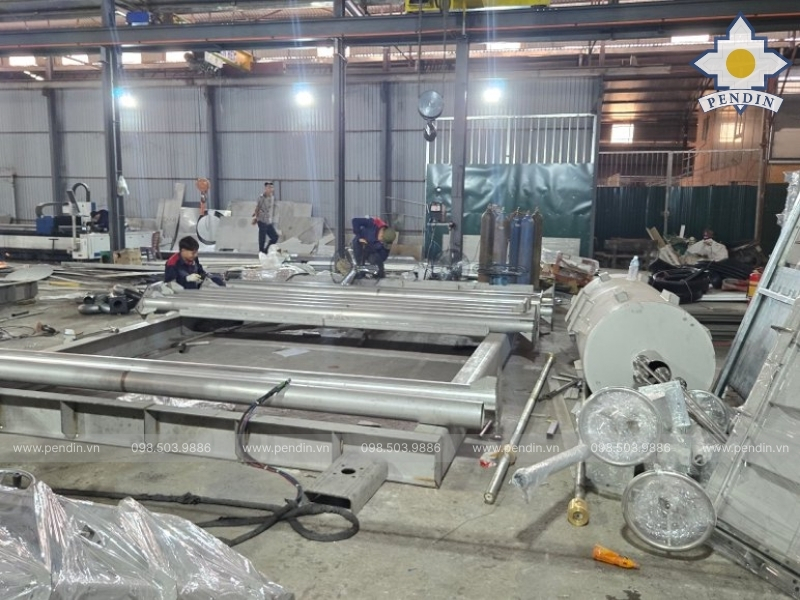

Kiểm tra mối hàn và kết cấu

Mối hàn cần được đánh giá về ngoại quan, kích thước và các khuyết tật theo tiêu chí kỹ thuật. Những phương pháp kiểm tra bổ sung được thực hiện khi hồ sơ dự án yêu cầu. Đồng thời, cần kiểm tra độ thẳng, độ vuông, biến dạng và khả năng lắp ghép của kết cấu sau gia công.

Kiểm tra lớp phủ và hoàn thiện bề mặt

Đối với thiết bị thép carbon, cần kiểm tra tình trạng làm sạch, độ phủ và chất lượng lớp bảo vệ theo hồ sơ thiết kế. Với thiết bị inox, chú trọng tình trạng bề mặt, mối hàn và các vị trí có nguy cơ ăn mòn.

Checklist kiểm tra theo từng nhóm thiết bị cơ khí

Các nhóm thiết bị như cửa phai, song chắn rác, máy vớt rác và đường ống cần được kiểm tra theo đặc điểm vận hành. Bảng dưới đây là danh mục tham khảo để xây dựng phiếu kiểm tra xuất xưởng cho từng dự án.

Thiết bị	Nội dung kiểm tra chính
Song chắn rác	Kích thước khung, khe chắn, độ thẳng, mối hàn
Máy vớt rác	Cơ cấu truyền động, hành trình, bộ phận an toàn
Cửa phai	Khung, cánh cửa, gioăng, ray dẫn hướng, đóng mở
Stoplog	Kích thước tấm chắn, khả năng lắp ghép, liên kết
Đường ống	Đường kính, chiều dày, mặt bích, mối hàn
Hệ thống van	Kích thước kết nối, cơ cấu vận hành, độ kín khi thử
Thiết bị nâng hạ	Hành trình, tải trọng và chức năng bảo vệ theo yêu cầu

Các thông số định lượng, dung sai và phương pháp thử phải được xác định theo tài liệu kỹ thuật được phê duyệt.

Quy trình kiểm tra chất lượng trước khi xuất xưởng

Quy trình kiểm tra cần được tổ chức theo trình tự rõ ràng để bảo đảm các sai lệch được phát hiện và xử lý trước khi vận chuyển. Hoạt động kiểm tra phải có người phụ trách và hồ sơ ghi nhận tương ứng.

Các bước thực hiện gồm:

• Tiếp nhận hồ sơ: Đối chiếu bản vẽ, thông số thiết bị và yêu cầu kiểm tra.
• Kiểm tra ngoại quan: Đánh giá bề mặt, mối hàn, lớp phủ và tình trạng hoàn thiện.
• Đo kiểm kích thước: Kiểm tra các thông số quan trọng bằng dụng cụ phù hợp.

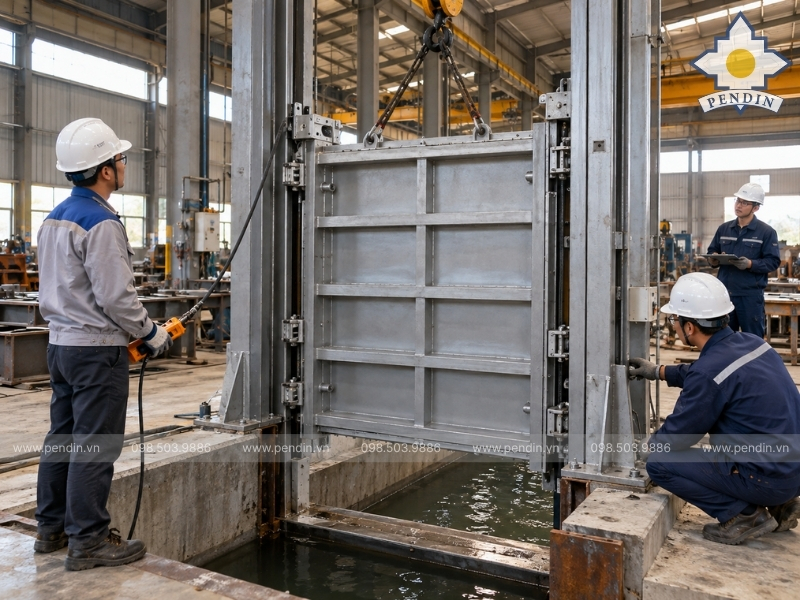

• Thử lắp và vận hành: Kiểm tra hành trình, truyền động hoặc chức năng theo phạm vi được duyệt.
• Đánh giá kết quả: So sánh dữ liệu thực tế với tiêu chí chấp nhận.
• Hoàn thiện hồ sơ: Lập biên bản, xử lý tồn tại và xác nhận điều kiện xuất xưởng.

Trường hợp thiết bị không đáp ứng yêu cầu, cần xác định nguyên nhân, khắc phục và kiểm tra lại trước khi cho phép chuyển bước theo quy trình dự án.

Hồ sơ kiểm tra xuất xưởng thiết bị trạm bơm gồm những gì?

Hồ sơ kiểm tra xuất xưởng là bằng chứng thể hiện tình trạng chất lượng thiết bị tại thời điểm bàn giao. Thành phần hồ sơ phụ thuộc vào loại sản phẩm, yêu cầu nghiệm thu và phạm vi hợp đồng.

Một bộ hồ sơ có thể bao gồm:

• Bản vẽ chế tạo và thông số kỹ thuật được phê duyệt.
• Chứng chỉ vật liệu, chứng từ chất lượng theo yêu cầu.
• Phiếu kiểm tra kích thước, mối hàn và lớp phủ.
• Biên bản kiểm tra, thử nghiệm và chạy thử.
• Biên bản FAT nếu dự án có tổ chức nghiệm thu tại xưởng.
• Hồ sơ khắc phục sai lệch và kiểm tra lại nếu phát sinh.
• Danh mục thiết bị, phụ kiện và tài liệu bàn giao.

Tất cả tài liệu cần thống nhất về mã thiết bị, phiên bản bản vẽ và kết quả kiểm tra để thuận tiện truy xuất khi nghiệm thu tại công trường.

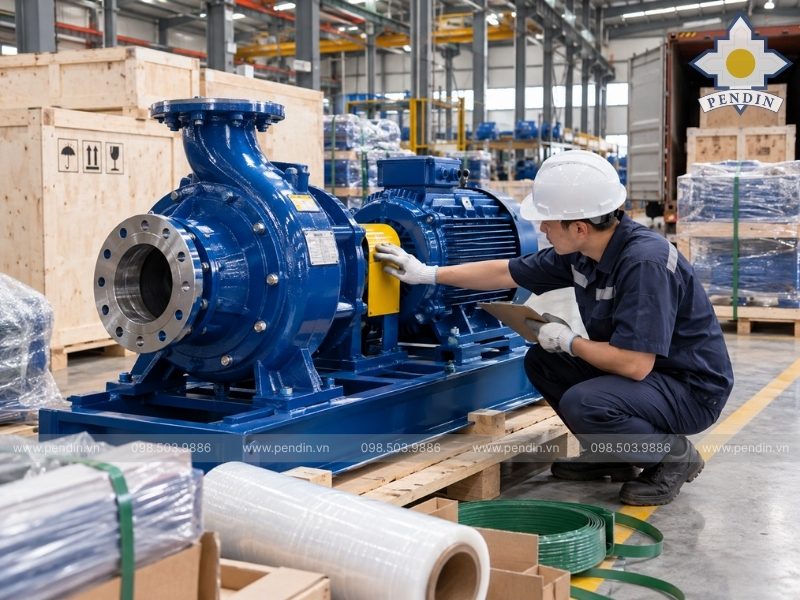

Kiểm tra đóng gói và điều kiện bàn giao thiết bị

Sau khi hoàn thành kiểm tra chất lượng, thiết bị cần được bảo vệ phù hợp trong quá trình lưu kho và vận chuyển. Đây là bước quan trọng đối với những kết cấu có kích thước lớn hoặc chứa nhiều chi tiết cơ khí cần lắp ghép tại công trường.

Những nội dung cần kiểm tra gồm:

• Tình trạng lớp phủ và bề mặt sau hoàn thiện.
• Bảo vệ gioăng, bề mặt gia công và đầu nối.
• Cố định các chi tiết chuyển động, phụ kiện tháo rời.
• Đánh dấu mã thiết bị và vị trí lắp ghép.
• Kiểm tra số lượng, quy cách đóng gói và danh mục giao hàng.
• Bố trí điểm nâng, chằng buộc và phương án vận chuyển phù hợp.

Thiết bị chỉ nên được bàn giao khi đáp ứng điều kiện chất lượng, hồ sơ và các yêu cầu giao hàng đã thống nhất.

Tiêu chuẩn kỹ thuật tham khảo khi kiểm tra xuất xưởng

Tiêu chuẩn kiểm tra phải được lựa chọn theo loại thiết bị và phạm vi công trình. Đặc biệt, các thiết bị cơ khí thủy công cần được kiểm tra dựa trên yêu cầu thiết kế và những tiêu chuẩn có phạm vi áp dụng phù hợp.

TCVN 8298:2009 quy định các yêu cầu kỹ thuật trong chế tạo, lắp ráp và nghiệm thu thiết bị cơ khí, kết cấu thép thuộc phạm vi công trình thủy lợi, thủy điện.

Tiêu chuẩn đề cập đến cửa van, máy đóng mở, lưới chắn rác, đường ống dẫn nước và một số thiết bị liên quan.

Tuy nhiên, không mặc định tất cả thiết bị trạm bơm đều phải áp dụng cùng một tiêu chuẩn. Căn cứ nghiệm thu cụ thể cần được xác định theo hồ sơ dự án và quy định liên quan.

PENDIN – Gia công và kiểm soát chất lượng thiết bị trạm bơm

Chất lượng thiết bị cơ khí phụ thuộc vào toàn bộ quá trình từ lựa chọn vật liệu, gia công đến kiểm tra hoàn thiện. Việc phối hợp giữa bộ phận kỹ thuật và sản xuất giúp hạn chế sai lệch trước khi đưa thiết bị đến công trường.

PENDIN cung cấp và gia công các nhóm thiết bị cơ khí trạm bơm như song chắn rác, máy vớt rác, cửa phai, stoplog, đường ống và kết cấu phụ trợ theo yêu cầu dự án. Trong quá trình gia công, các nội dung kiểm tra có thể bao gồm kích thước, vật liệu, chất lượng mối hàn, khả năng lắp ghép và thử chuyển động theo đặc điểm sản phẩm.
