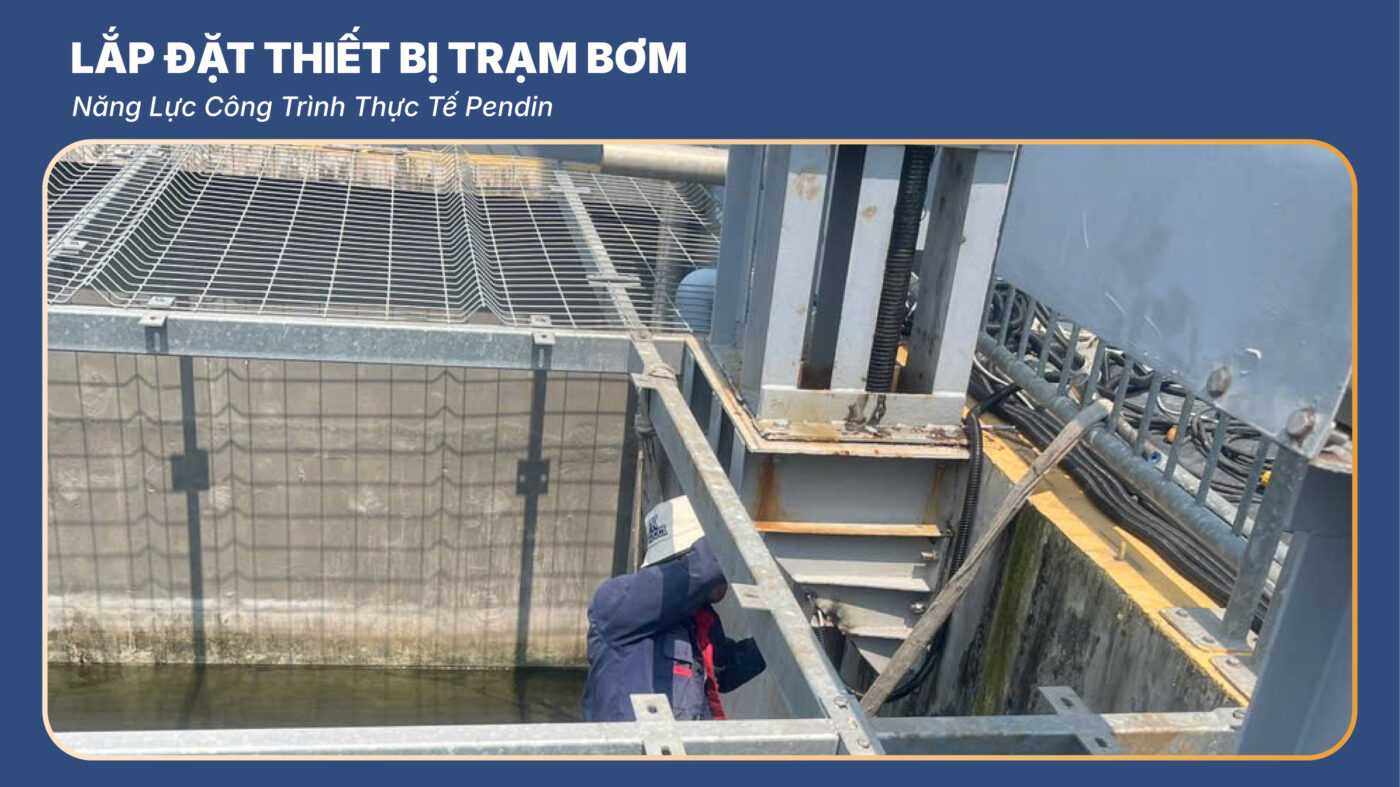

Lắp Đặt Thiết Bị Trạm Bơm – Năng Lực Công Trình Thực Tế Pendin

Lắp đặt thiết bị trạm bơm là giai đoạn đưa toàn bộ thiết bị cơ khí từ bản vẽ và xưởng sản xuất vào đúng vị trí vận hành thực tế. Công việc không chỉ dừng ở việc đưa thiết bị đến công trường mà còn phải kiểm tra kích thước, cao độ, vị trí kết nối, tổ chức nâng hạ, lắp ráp, căn chỉnh và chạy thử theo phạm vi của từng dự án. Pendin triển khai các hạng mục thiết bị trạm bơm từ song chắn rác, máy vớt rác, cửa phai, stoplog, đường ống đến các kết cấu cơ khí phi tiêu chuẩn và hệ thống điều khiển. Pendin được xây dựng theo chuỗi từ thiết kế, gia công đến hỗ trợ lắp đặt và nghiệm thu tại công trình.

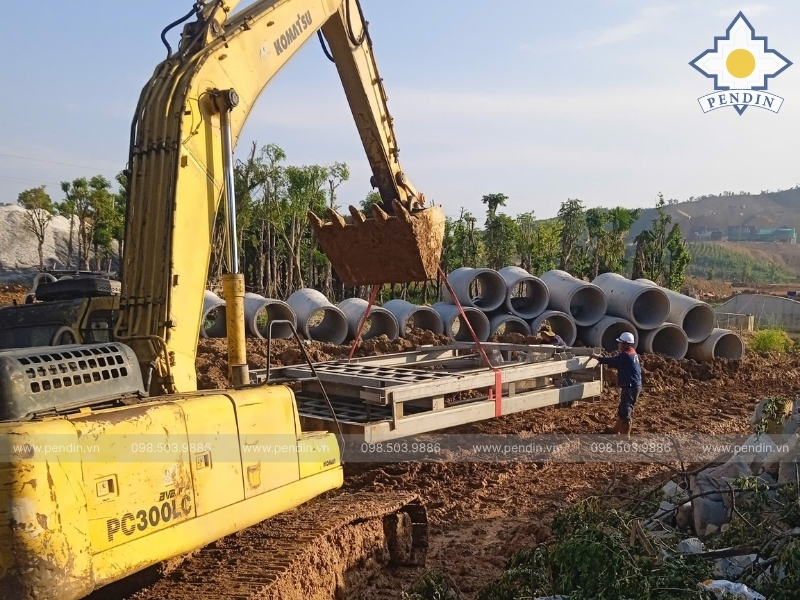

Pendin lắp đặt những thiết bị nào tại trạm bơm?

Mỗi công trình có nhiệm vụ và cấu hình khác nhau nên phạm vi lắp đặt cũng không hoàn toàn giống nhau. Tùy hồ sơ dự án, Pendin có thể triển khai riêng từng hạng mục hoặc phối hợp nhiều nhóm thiết bị thành một hệ thống cơ khí đồng bộ.

Nhóm hạng mục	Thiết bị có thể triển khai tại công trình
Cửa lấy nước	Song chắn rác
Thu gom rác	Gầu vớt rác, máy lược rác, máy vớt rác
Điều tiết và cô lập	Cửa phai, stoplog
Truyền dẫn	Đường ống hút, đường ống đẩy, ống góp
Cửa xả	Cửa phai, van cửa lật theo thiết kế
Thiết bị bơm phụ trợ	Ống lồng bơm, giếng giả và kết cấu liên quan
Cơ khí phi tiêu chuẩn	Khung, giá đỡ, bệ, sàn thao tác, chi tiết kết nối
Điện – điều khiển	Cảm biến, PLC, HMI/SCADA theo phạm vi dự án

Pendin cung cấp các nhóm song chắn rác, thiết bị vớt rác, stoplog, thiết bị cơ khí phi tiêu chuẩn và hệ thống điều khiển. Điểm quan trọng khi triển khai tại công trường là các thiết bị này không tồn tại độc lập. Song chắn rác phải phù hợp cửa lấy nước; cửa phai phải đúng khẩu độ và vị trí liên kết; đường ống phải khớp với máy bơm, van và cao độ tuyến; còn cảm biến và điều khiển phải phản ánh đúng trạng thái thiết bị ngoài hiện trường.

Từ xưởng Pendin đến công trình trạm bơm

Một dự án thi công lắp đặt thiết bị trạm bơm thường bắt đầu từ trước thời điểm thiết bị được vận chuyển đến công trường. Việc kiểm soát từ bản vẽ, gia công đến lắp đặt giúp hạn chế tình trạng sản phẩm hoàn thiện tại xưởng nhưng phải sửa đổi lớn khi đưa vào vị trí thực tế.

Chuỗi triển khai của Pendin có thể hình dung: Khảo sát → kiểm tra bản vẽ → gia công → kiểm tra trước xuất xưởng → vận chuyển → lắp đặt → tích hợp → chạy thử → bàn giao

Kiểm tra thiết bị trước khi đưa ra công trường

Trước khi vận chuyển, các hạng mục cần được đối chiếu với hồ sơ sản xuất về kích thước, vị trí liên kết và cấu hình thiết bị. Đối với đường ống, việc kiểm tra vị trí mặt bích, chiều dài từng đoạn và hướng lắp có ý nghĩa đặc biệt vì các spool sau đó phải kết nối với máy bơm, van và tuyến hiện hữu tại trạm. Pendin hiện gia công đường ống trạm bơm bằng các thiết bị như máy cắt CNC, hàn MIG/MAG bán tự động và thiết bị khoan mặt bích chuyên dụng.

Vận chuyển và tổ chức mặt bằng lắp đặt

Thiết bị cơ khí trạm bơm thường có kích thước và khối lượng lớn. Vì vậy, trước khi đưa thiết bị vào vị trí cần kiểm tra đường tiếp cận, không gian tập kết và phương án nâng hạ.

Đối với công trình có mặt bằng hạn chế, trình tự đưa từng thiết bị vào vị trí càng quan trọng. Một hạng mục lắp quá sớm có thể cản trở việc đưa đường ống hoặc thiết bị lớn phía sau vào công trình.

Đưa thiết bị vào đúng vị trí thiết kế

Tại công trường, thiết bị được đối chiếu với cao độ, tim trục, kích thước cửa, vị trí bu lông hoặc điểm liên kết thực tế.

Ở các trạm cải tạo, bước này càng cần được kiểm soát vì kích thước thực tế có thể có sai khác so với hồ sơ cũ. Pendin cũng nhấn mạnh việc đối chiếu layout, piping và bản vẽ cơ khí trước thi công nhằm tránh xung đột khi lắp đặt.

Lắp đặt song chắn rác và thiết bị vớt rác tại công trình

Nhóm thiết bị đầu vào nằm ở khu vực tiếp nhận nước nên việc lắp đặt phải phù hợp trực tiếp với kích thước cửa, hướng dòng và không gian thu gom rác.

Đối với song chắn rác, phần khung cần được đặt đúng vị trí để dòng nước đi qua vùng chắn theo thiết kế, đồng thời vẫn tạo điều kiện để rác được đưa ra khỏi hệ thống. Khi công trình sử dụng gầu vớt rác, máy lược rác hoặc máy vớt rác, Pendin tiếp tục phối hợp các bộ phận như khung máy, dẫn hướng, cơ cấu thu gom và truyền động với kết cấu của công trình.

Máy vớt rác của Pendin được ứng dụng tại cửa nhận nước hoặc hố bơm và là một trong những nhóm thiết bị dành cho trạm bơm cấp nước, tiêu úng và các hệ thống xử lý nước. Sau khi hoàn thành phần cơ khí, thiết bị có truyền động cần được chạy thử để kiểm tra hành trình, khả năng thu gom và sự phối hợp với phần điều khiển theo cấu hình dự án.

Lắp đặt cửa phai và stoplog tại trạm bơm

Cửa phai và stoplog thường nằm tại các vị trí cần điều tiết hoặc cô lập dòng nước. Vì vậy, độ phù hợp giữa thiết bị và kết cấu công trình ảnh hưởng trực tiếp đến khả năng vận hành sau khi bàn giao.

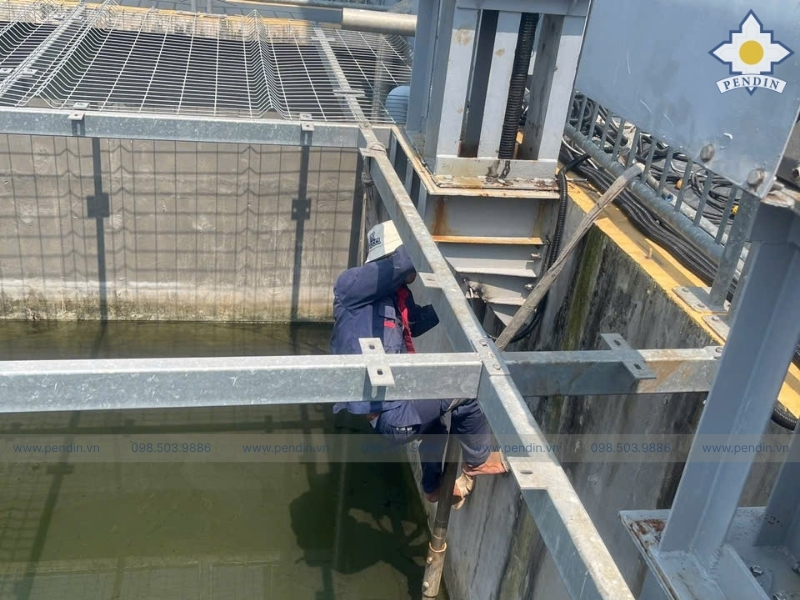

Lắp đặt cửa phai

Tại công trường, Pendin kiểm tra khẩu độ và vị trí lắp trước khi định vị khung cửa.

Các công việc chính có thể gồm:

• Đưa khung và cánh vào vị trí.
• Kiểm tra cao độ và phương lắp.
• Liên kết khung với kết cấu công trình.
• Lắp cơ cấu nâng hạ.
• Kiểm tra dẫn hướng.
• Chạy toàn bộ hành trình mở – đóng.
• Kiểm tra trạng thái làm kín theo hồ sơ thiết kế.

Pendin hiện có các dòng cửa phai dành cho trạm bơm nước sâu, trong đó thiết bị được chế tạo theo kích thước và điều kiện công trình cụ thể.

Lắp đặt stoplog

Với stoplog, ngoài ray dẫn hướng còn phải quan tâm đến trình tự đưa từng module vào vị trí và phương án nâng hạ khi cần cô lập dòng.

Sau khi lắp ray, các cánh cần được thử lắp để kiểm tra khả năng đi vào đúng dẫn hướng và phù hợp với kết cấu thực tế.

Điểm này đặc biệt quan trọng vì stoplog thường được sử dụng khi cần tạo điều kiện bảo trì hoặc sửa chữa thiết bị phía trong trạm.

Lắp đặt đường ống và cụm van trạm bơm

Trong nhiều dự án, đường ống là một trong những hạng mục cơ khí chiếm khối lượng lớn nhất tại công trường.

Pendin hiện công khai năng lực sản xuất và lắp đặt đường ống công nghệ kích thước lớn D600–D1200 cho nhiều công trình trạm bơm.

Quá trình triển khai tại hiện trường thường đi từ các spool đã được gia công tại xưởng.

Định vị từng đoạn đường ống

Trước khi lắp, cần xác định:

• Vị trí đầu vào và đầu ra.
• Cao độ tâm ống.
• Hướng mặt bích.
• Vị trí van.
• Điểm kết nối máy bơm.
• Giá và gối đỡ.
• Khoảng không gian tháo thiết bị.

Sau đó từng đoạn ống được đưa vào vị trí và kết nối theo trình tự phù hợp với mặt bằng công trường.

Kết nối với máy bơm và cụm van

Đường ống phải khớp với thiết bị thay vì sử dụng lực để ép các vị trí kết nối về với nhau.

Tại những tuyến có van một chiều, van khóa hoặc các thiết bị khác, vị trí lắp cần đảm bảo khả năng thao tác và bảo trì sau này.

Lắp giá đỡ và kết cấu phụ trợ

Giá đỡ được bố trí theo hồ sơ thiết kế và điều kiện thực tế của tuyến.

Đối với một số dự án, Pendin có thể gia công thêm giá ống, khung thép hoặc các kết cấu chuyển tiếp để phù hợp với mặt bằng thực tế của trạm.

Lắp đặt ống lồng bơm và thiết bị phi tiêu chuẩn

Không phải mọi hạng mục trong trạm bơm đều có thể mua sẵn. Nhiều công trình cần thiết bị được thiết kế và sản xuất riêng theo model bơm hoặc kích thước nhà trạm.

Các nhóm này có thể gồm:

• Ống lồng bơm.
• Giếng giả.
• Giá đỡ.
• Khung gá.
• Bệ thiết bị.
• Sàn thao tác.
• Dầm nâng.
• Chi tiết chuyển tiếp.
• Kết cấu cơ khí theo bản vẽ.

Pendin hiện có dịch vụ gia công giếng giả trạm bơm theo bản vẽ, trong đó hồ sơ PDF, CAD hoặc thiết kế dự án được sử dụng làm đầu vào để bóc tách và triển khai sản xuất. Lợi thế khi đơn vị gia công đồng thời tham gia triển khai tại công trường là đội kỹ thuật đã nắm được kết cấu, vị trí liên kết và nguyên lý lắp ghép của thiết bị từ trước khi sản phẩm rời xưởng.

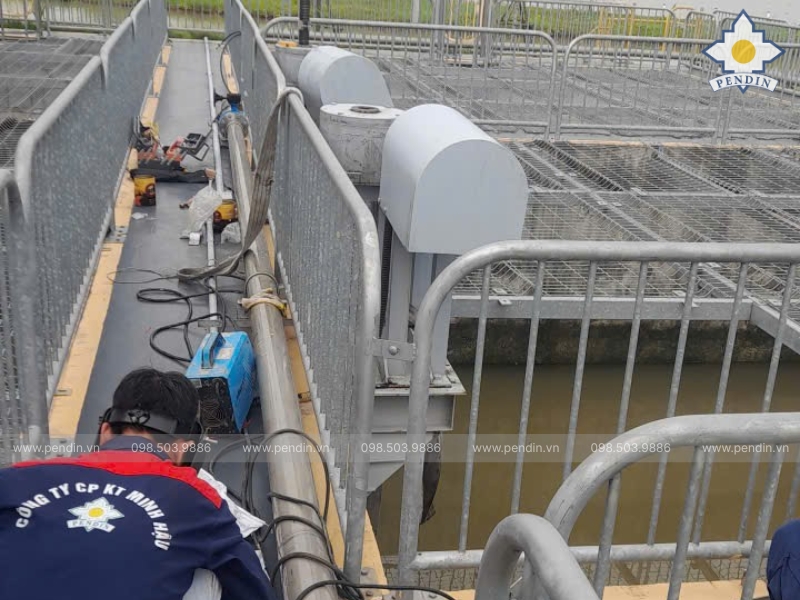

Tích hợp cảm biến và điều khiển tại công trình

Với các dự án có phạm vi điện – điều khiển, quá trình lắp đặt chưa kết thúc sau khi phần cơ khí hoàn thành.

Pendin hiện cung cấp giải pháp tích hợp điều khiển thiết bị trạm bơm với PLC, cảm biến và HMI/SCADA theo yêu cầu từng công trình. Hệ thống có thể phối hợp các thiết bị như máy bơm, cửa phai và song chắn rác theo logic vận hành được thiết kế.

Chuỗi cần được kiểm tra tại hiện trường: Thiết bị cơ khí → cảm biến/tín hiệu → PLC → cơ cấu chấp hành → HMI/SCADA

Việc chạy thử phải bám cấu hình của dự án. Không mặc định mọi trạm đều có cùng chức năng tự động hoặc cùng logic điều khiển.

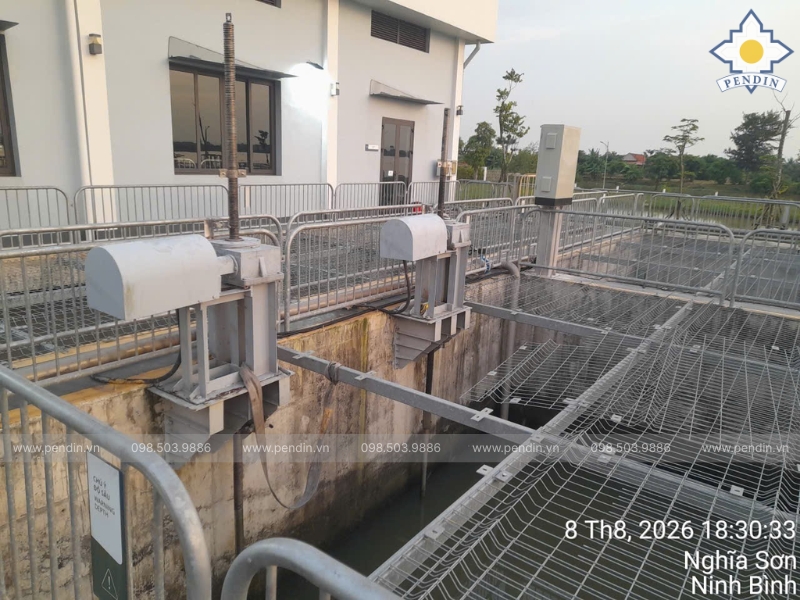

Các dự án trạm bơm và công trình ngành nước Pendin đã tham gia

Kinh nghiệm lắp đặt chỉ có giá trị khi được thể hiện bằng những công trình thực tế. Vì vậy, phần quan trọng của năng lực Pendin là hệ thống dự án đã triển khai trong lĩnh vực cấp – thoát nước, trạm bơm và cơ khí môi trường.

Trên hệ thống nội dung hiện tại, Pendin công khai việc đã là đối tác của nhiều dự án như:

• Thụy Phương 1.
• Phú Thượng.
• Aurora.
• Quy Nhơn.
• Xuân Mai.
• Nhà máy nước sạch An Sinh.
• Cần Giờ.
• Tân Sơn.
• Khe Mai.
• Setfil.
• Hòa Phú.

Ngoài ra, với nhóm cửa phai và thiết bị kiểm soát dòng, Pendin cũng đang công khai các công trình tiêu biểu như Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18 và Nhà Máy Jotun Vietnam Green Field.

Cách trình bày này giúp khách hàng nhìn thấy trực tiếp năng lực công trình thay vì chỉ đọc những mô tả chung về dịch vụ.

Lắp đặt tại công trình mới và cải tạo trạm bơm

Điều kiện triển khai tại công trình mới và công trình đang vận hành có sự khác biệt rõ rệt. Vì vậy, Pendin cần kiểm tra hiện trạng trước khi chốt phương án lắp đặt.

Công trình trạm bơm mới

Với công trình mới, thiết bị thường được triển khai theo bản vẽ thiết kế, cao độ và vị trí đã được chuẩn bị trước. Điều quan trọng là phối hợp trình tự giữa: xây dựng → thiết bị cơ khí → đường ống → điện điều khiển → chạy thử. Nếu các bộ môn không đồng bộ, xung đột rất dễ xuất hiện ở mặt bích, bu lông chờ, cao độ hoặc khoảng không bảo trì.

Cải tạo trạm bơm đang vận hành

Công trình cải tạo thường khó hơn do phải làm việc với hệ thống đã có sẵn.

Kỹ thuật cần kiểm tra:

• Kích thước thực tế.
• Thiết bị hiện hữu.
• Cao độ đường ống.
• Không gian thao tác.
• Phương án đưa thiết bị vào.
• Nhu cầu duy trì vận hành của trạm.
• Điểm đấu nối cũ – mới.

Pendin hiện cũng nhấn mạnh việc khảo sát hiện trường và kiểm tra điều kiện công trình trước khi triển khai giải pháp cơ khí.

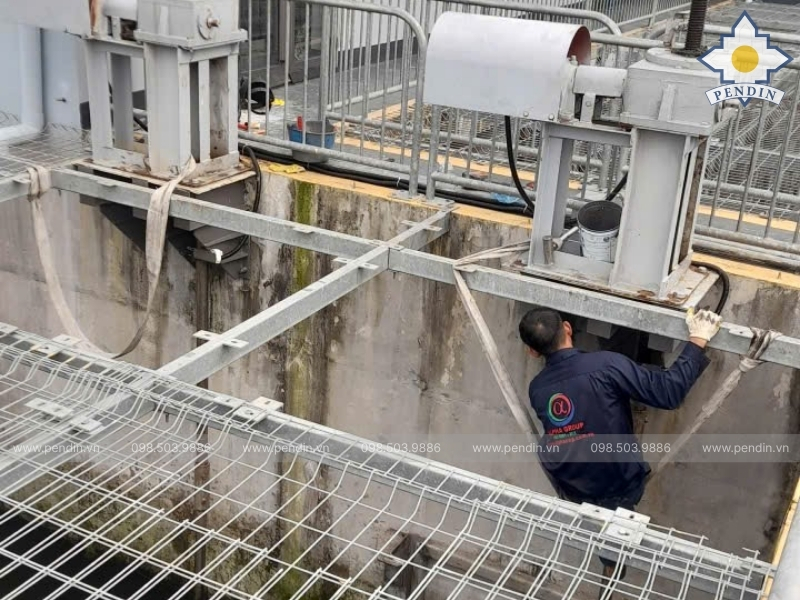

Kiểm tra và chạy thử sau lắp đặt

Một dự án lắp đặt thiết bị cơ khí trạm bơm không nên được đánh giá chỉ bằng việc thiết bị đã được đặt đúng vị trí. Giai đoạn sau lắp đặt cần xác nhận khả năng vận hành của từng hạng mục theo đúng phạm vi thiết kế.

Tùy loại thiết bị, việc kiểm tra có thể bao gồm:

• Vị trí và cao độ.
• Liên kết cơ khí.
• Hành trình cửa phai.
• Hoạt động máy vớt rác.
• Kết nối đường ống.
• Trạng thái van.
• Tín hiệu cảm biến.
• PLC và HMI nếu có.
• Khả năng vận hành Auto/Manual theo thiết kế.

Với đường ống hoặc các thiết bị yêu cầu thử áp, thử kín hay kiểm tra chuyên biệt, phương án thực hiện cần bám hồ sơ kỹ thuật của dự án. Sau khi hoàn thành, hồ sơ bàn giao có thể bao gồm bản vẽ hoàn công, biên bản kiểm tra, tài liệu thiết bị và hướng dẫn vận hành tùy phạm vi hợp đồng.

Vì sao kinh nghiệm công trình quan trọng khi lựa chọn đơn vị lắp đặt?

Thiết bị sản xuất đúng bản vẽ mới chỉ hoàn thành một nửa công việc. Phần còn lại là đưa sản phẩm vào đúng vị trí và làm cho nó phối hợp được với toàn bộ hệ thống ngoài thực tế.

Một đơn vị lắp đặt thiết bị trạm bơm cần hiểu đồng thời:

• Thiết bị cơ khí.
• Kết cấu công trình.
• Đường ống.
• Cửa van.
• Phương án nâng hạ.
• Không gian bảo trì.
• Điện và điều khiển trong phạm vi liên quan.

Đây cũng là lý do Pendin xây dựng năng lực theo chuỗi thiết kế – gia công – lắp đặt – chạy thử, giúp thông tin từ bản vẽ và xưởng sản xuất được nối tiếp tới công trường thay vì tách rời thành các khâu độc lập.

Pendin – Chuyên Gia Giải Pháp Cơ Khí Môi Trường Hàng Đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin đã và đang tham gia nhiều dự án cấp – thoát nước, trạm bơm, xử lý nước và hạ tầng kỹ thuật trên toàn quốc. Các trang sản phẩm hiện tại của Pendin cũng công khai thông tin về hơn một thập kỷ hoạt động trong lĩnh vực cơ khí môi trường và xử lý nước. Pendin không chỉ cung cấp sản phẩm mà hướng tới giải pháp từ khảo sát, thiết kế, sản xuất tại xưởng đến vận chuyển, lắp đặt và hỗ trợ vận hành tại công trình.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin có khả năng triển khai nhiều nhóm thiết bị phục vụ trạm bơm và công trình ngành nước như:

• Song chắn rác.
• Gầu và máy vớt rác.
• Cửa phai và stoplog.
• Đường ống trạm bơm.
• Thiết bị cơ khí phi tiêu chuẩn.
• Hệ thống điều khiển.

Các dự án được Pendin công khai trải rộng từ trạm bơm, nhà máy nước đến công trình xử lý nước và hệ thống kiểm soát dòng.

Khi thực hiện dự án, thiết bị có thể được gia công tại xưởng theo hồ sơ kỹ thuật, sau đó vận chuyển đến công trường để lắp đặt và tích hợp theo phạm vi thống nhất.

Giải pháp toàn diện và dịch vụ hậu mãi

Bên cạnh lắp đặt thiết bị trạm bơm, Pendin còn cung cấp nhiều nhóm giải pháp cơ khí môi trường:

• Thiết bị trạm bơm: song chắn rác, thiết bị vớt rác, đường ống và thiết bị phi tiêu chuẩn.
• Thiết bị kiểm soát dòng chảy: cửa phai, van cửa lật, cửa chống ngập.
• Thiết bị thu bùn, cát: hệ thống gạt bùn, thiết bị tách cát, siphon hút bùn.
• Thiết bị xử lý nước: máy vớt rác, thiết bị tuyển nổi, lọc áp lực và hệ thống lắng Lamella.
• Điện – điều khiển: cảm biến, PLC, HMI/SCADA theo phạm vi dự án.

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Pendin hỗ trợ khách hàng theo chuỗi: Tư vấn → khảo sát → thiết kế → sản xuất → vận chuyển → lắp đặt → chạy thử → bảo trì

Lắp đặt thiết bị trạm bơm – Năng lực được chứng minh tại công trình

Giá trị của lắp đặt thiết bị trạm bơm không nằm ở việc thiết bị được đưa đến công trường mà ở khả năng biến thiết kế thành một hệ thống có thể vận hành thực tế.

Từ song chắn rác, máy vớt rác, cửa phai, stoplog đến đường ống và thiết bị cơ khí phi tiêu chuẩn, mỗi hạng mục đều phải được đặt đúng vị trí và phối hợp với phần còn lại của công trình. Với năng lực từ thiết kế – gia công – lắp đặt – chạy thử, Pendin hướng tới việc đồng hành xuyên suốt từ xưởng sản xuất đến khi thiết bị được đưa vào vận hành tại dự án.

Liên hệ Pendin: 0972.839.315. Gửi bản vẽ trạm bơm, danh mục thiết bị, hình ảnh hiện trạng và địa điểm công trình để Pendin kiểm tra phạm vi lắp đặt.
