Trạm bơm chống ngập khu công nghiệp – Thiết kế, gia công và thi công trọn gói

Khi lượng nước mưa tập trung vượt quá khả năng tiêu thoát tự nhiên, khu công nghiệp có thể nhanh chóng xuất hiện tình trạng ngập đường nội bộ, tràn nước vào nhà xưởng. Trong trường hợp cửa xả bị ảnh hưởng bởi mực nước sông, kênh hoặc triều dâng, nước trong hệ thống thậm chí không thể tự thoát ra ngoài. Lúc này, trạm bơm chống ngập khu công nghiệp đóng vai trò thu gom và bơm cưỡng bức nước ra nguồn tiếp nhận, giúp chủ động kiểm soát mực nước trong toàn hệ thống.

Khi nào khu công nghiệp cần trạm bơm chống ngập?

Không phải công trình nào cũng cần xây dựng trạm bơm. Nếu cao độ và điều kiện cửa xả thuận lợi, nước mưa có thể được tiêu thoát bằng phương pháp tự chảy.

Trạm bơm chống ngập thường được xem xét khi xuất hiện một hoặc nhiều tình trạng sau:

• Khu công nghiệp có cao độ thấp hơn sông, kênh hoặc nguồn tiếp nhận.
• Nước mưa tập trung nhanh hơn khả năng truyền tải của tuyến cống.
• Hồ điều hòa đầy nhưng không thể xả nước kịp thời.
• Cửa xả bị ảnh hưởng bởi triều cường hoặc mực nước bên ngoài dâng cao.
• Nước tràn vào nhà xưởng, kho hàng và phòng điện sau mưa lớn.
• Trạm bơm hiện hữu hoạt động nhưng nước rút chậm.
• Máy bơm thường xuyên bị kẹt do rác đi vào hố thu.
• Đường ống đẩy quá nhỏ hoặc có nhiều vị trí gây tổn thất lớn.
• Hệ thống thiếu máy bơm dự phòng.
• Trạm dừng hoạt động khi mất điện trong thời điểm mưa lớn.

Trước khi đề xuất xây mới, PENDIN khảo sát toàn bộ hành trình dòng nước để xác định chính xác điểm nghẽn. Trong nhiều trường hợp, công trình chỉ cần cải tạo đường ống, bổ sung bơm, thay van, nâng cấp tách rác hoặc điều chỉnh logic vận hành thay vì đầu tư lại toàn bộ trạm.

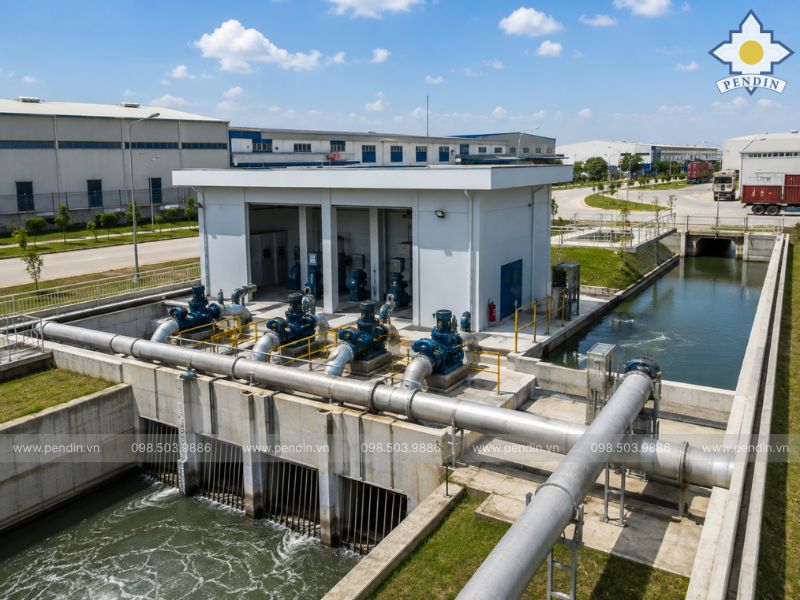

Trạm bơm chống ngập khu công nghiệp gồm những hạng mục nào?

Một trạm bơm chống ngập không chỉ gồm riêng máy bơm. Hiệu quả của hệ thống phụ thuộc vào sự phối hợp giữa công trình thu nước, thiết bị cơ khí, đường ống, nguồn điện và hệ thống điều khiển.

Cấu hình cơ bản có thể gồm:

Hố thu hoặc bể hút

Bể hút tiếp nhận nước từ hệ thống rãnh, hố ga và tuyến cống trong khu công nghiệp. Kích thước và cao độ bể phải phù hợp với lưu lượng nước vào, chế độ vận hành bơm và điều kiện mặt bằng.

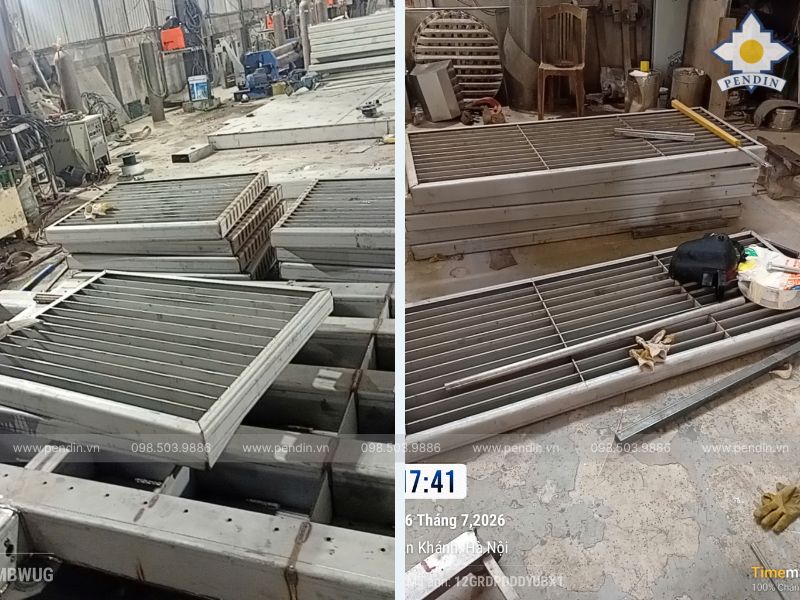

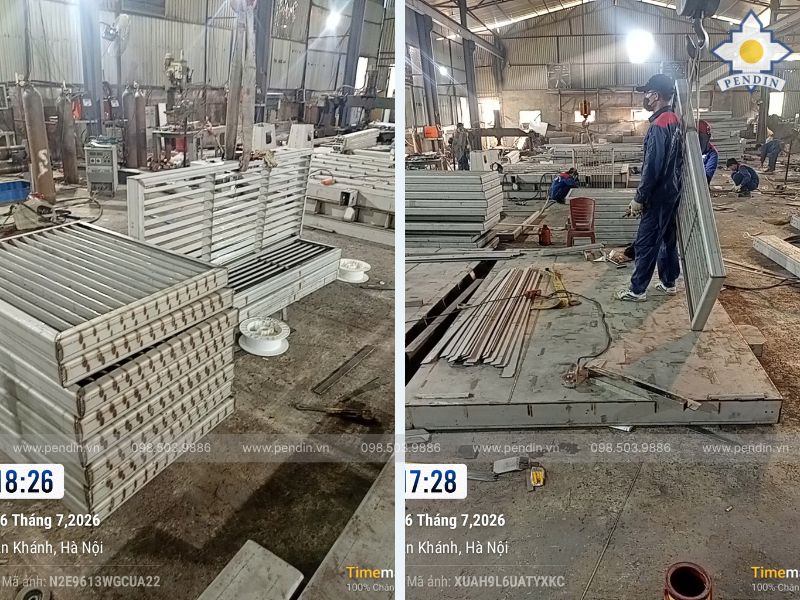

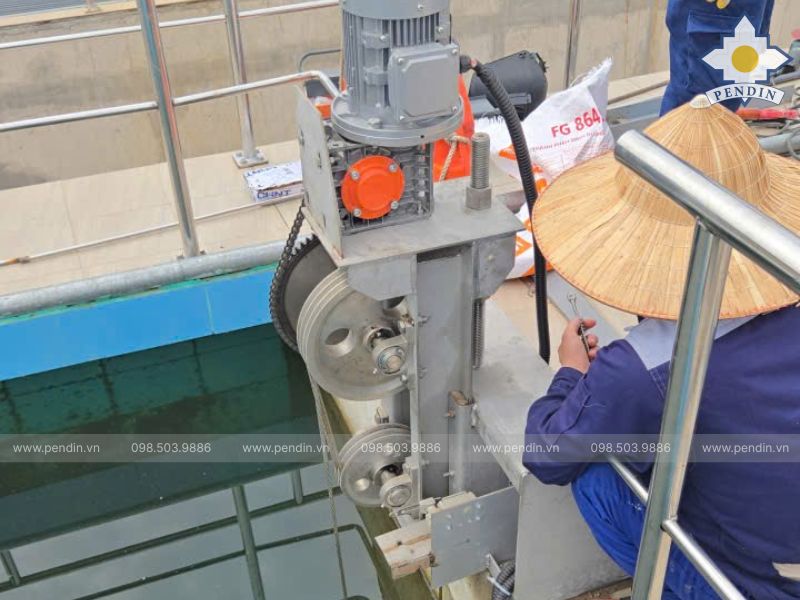

Song chắn rác hoặc thiết bị tách rác

Rác, túi nilon, lá cây và vật liệu trôi nổi có thể làm tắc cửa hút hoặc kẹt cánh bơm. Vì vậy, trạm cần bố trí song chắn rác và thu gom rác phù hợp trước khi nước đi vào máy bơm.

Máy bơm chính và bơm dự phòng

Số lượng và công suất bơm phải được lựa chọn theo lưu lượng cần tiêu, cột áp hệ thống và chế độ vận hành. Trạm thường được chia thành nhiều cấp bơm để thích ứng với lượng nước thay đổi thay vì vận hành toàn bộ công suất ngay từ đầu.

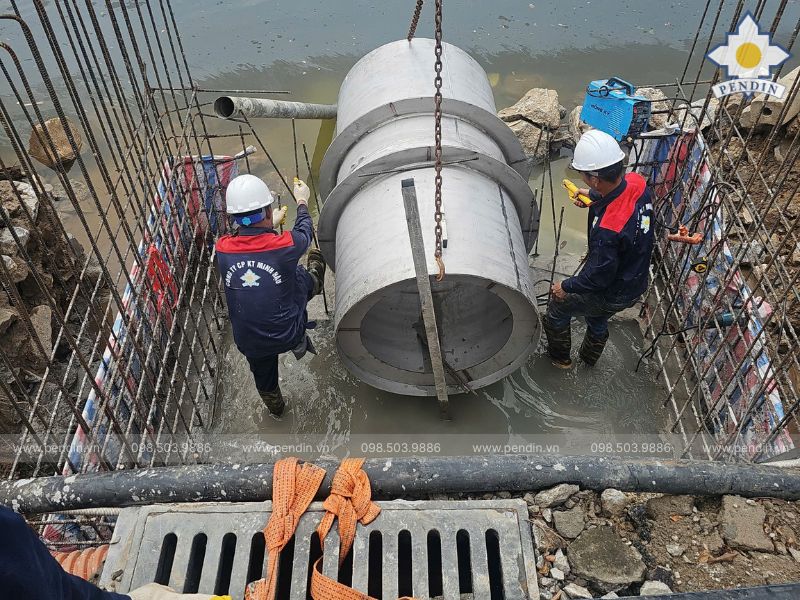

Hệ thống đường ống

Đường ống trạm bơm bao gồm ống hút hoặc ống lồng bơm, ống đẩy, ống góp, các đoạn chuyển hướng, côn thu, mặt bích và phụ kiện kết nối. Đây là một trong những hạng mục ảnh hưởng trực tiếp đến lưu lượng thực tế của trạm.

Van và thiết bị kiểm soát dòng chảy

Tùy theo cấu hình, hệ thống có thể sử dụng van một chiều, van đóng ngắt, khớp nối mềm, cửa phai hoặc van cửa lật. Các thiết bị này giúp cô lập máy bơm khi bảo trì và hạn chế nước chảy ngược từ nguồn tiếp nhận.

Tủ điều khiển và cảm biến

Cảm biến mực nước gửi tín hiệu về PLC hoặc tủ điều khiển để tự động khởi động, dừng và luân phiên các máy bơm. HMI hoặc SCADA có thể hiển thị mực nước, trạng thái bơm, cảnh báo và lịch sử vận hành.

Nguồn điện dự phòng

Nếu trạm mất điện đúng thời điểm mưa lớn, nước có thể nhanh chóng dâng đầy bể hút và tràn ngược vào khu công nghiệp. Với công trình có yêu cầu vận hành liên tục, cần xem xét ATS và máy phát điện dự phòng.

PENDIN cung cấp dịch vụ trạm bơm chống ngập nào?

Tùy vào hiện trạng và phạm vi của từng dự án, PENDIN có thể tham gia theo từng gói công việc riêng hoặc triển khai đồng bộ.

Thiết kế và thi công trạm bơm chống ngập trọn gói

Dịch vụ phù hợp với chủ đầu tư, ban quản lý khu công nghiệp hoặc nhà máy cần xây mới hệ thống.

Phạm vi có thể gồm:

• Khảo sát vị trí ngập và hệ thống thoát nước hiện hữu.
• Xác định hành trình dòng nước và điểm nghẽn.
• Đề xuất cấu hình trạm bơm.
• Thiết kế bố trí bơm, đường ống, van và thiết bị cơ khí.
• Gia công đường ống và kết cấu tại xưởng.
• Lắp đặt tại công trình.
• Tích hợp tủ điều khiển, cảm biến, PLC và HMI.
• Chạy thử, hiệu chỉnh và bàn giao vận hành.

Cải tạo trạm bơm

Đối với trạm đang vận hành nhưng không đạt hiệu quả, PENDIN khảo sát để xác định nguyên nhân trước khi đề xuất phương án.

Các hạng mục cải tạo có thể gồm:

• Thay hoặc bổ sung máy bơm.
• Tăng kích thước đường ống đẩy.
• Gia công lại ống góp.
• Thay van một chiều và van đóng ngắt.
• Bổ sung song chắn rác.
• Bổ sung bơm dự phòng.
• Nâng cấp tủ điều khiển và cảm biến.
• Tích hợp ATS, máy phát hoặc cảnh báo từ xa.
• Bổ sung cửa phai, van cửa lật tại cửa xả.

Cung cấp gói thiết bị cơ khí trạm bơm

PENDIN nhận sản xuất và cung cấp các hạng mục cơ khí theo phạm vi dự án như đường ống, ống lồng bơm, khung đỡ, bệ máy, sàn thao tác, song chắn rác, cửa phai, van cửa lật và cụm kết nối thiết bị.

Gia công đường ống trạm bơm theo bản vẽ

PENDIN gia công đường ống trạm bơm cho nhà thầu xây dựng, nhà thầu MEP, đơn vị xử lý nước và chủ đầu tư đã có hồ sơ thiết kế. Khách hàng có thể gửi bản vẽ, BOQ, danh sách vật liệu hoặc yêu cầu PENDIN khảo sát trực tiếp tại công trình.

Các hạng mục nhận gia công

• Ống hút trạm bơm.
• Ống đẩy trạm bơm.
• Ống góp cho nhiều máy bơm.
• Ống lồng bơm.
• Côn thu, côn lệch và đoạn chuyển tiếp.
• Cút, tê và nhánh đấu nối.
• Mặt bích và đầu chờ kết nối.
• Cụm lắp van một chiều và van khóa.
• Khung, gối và giá đỡ đường ống.
• Bệ máy bơm.
• Sàn thao tác, thang và lan can.
• Pipe spool chế tạo sẵn tại xưởng.

Tùy yêu cầu dự án, đường ống có thể được chế tạo bằng inox hoặc thép phù hợp với môi trường vận hành và hồ sơ vật liệu được phê duyệt.

Gia công theo bản vẽ

Khách hàng cung cấp bản vẽ, tiêu chuẩn vật liệu, kích thước, số lượng và yêu cầu kiểm tra. PENDIN tiến hành bóc tách, lập phương án gia công và báo giá theo phạm vi thực tế.

Các spool có thể được đánh số theo bản vẽ lắp, kiểm tra kích thước và lắp thử tại xưởng trước khi vận chuyển đến công trình.

Khảo sát, dựng bản vẽ và gia công

Với trạm bơm cũ không có bản vẽ hoàn công, PENDIN có thể khảo sát kích thước, vị trí bơm, tuyến ống và các điểm kết nối để dựng shop drawing trước khi chế tạo.

Phương án này giúp hạn chế sai lệch kích thước và giảm khối lượng chỉnh sửa tại công trường.

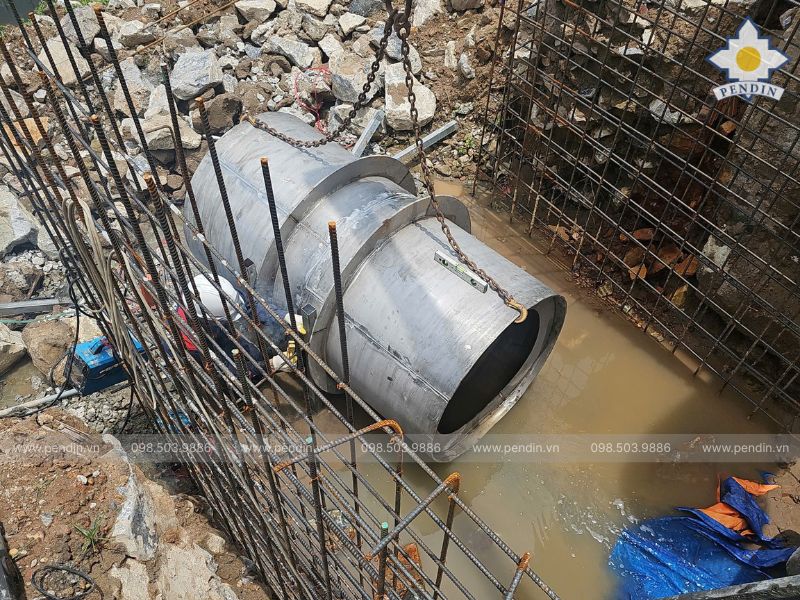

Gia công và lắp đặt trọn gói

PENDIN có thể thực hiện từ chế tạo tại xưởng đến vận chuyển, cẩu lắp, căn chỉnh, đấu nối và kiểm tra tại công trình.

Vì sao đường ống ảnh hưởng trực tiếp đến hiệu quả trạm bơm?

Công suất máy bơm lớn chưa đồng nghĩa với việc nước sẽ được tiêu thoát nhanh. Nếu đường ống không phù hợp, lưu lượng thực tế có thể thấp hơn đáng kể so với yêu cầu.

Một số lỗi thường gặp gồm:

• Đường kính ống nhỏ làm tăng tổn thất.
• Tuyến ống có quá nhiều co cút.
• Ống góp phân phối không đồng đều giữa các bơm.
• Cao trình đường ống tạo vị trí tích khí.
• Sai hướng mặt bích khiến việc lắp đặt khó khăn.
• Giá đỡ không đủ cứng gây rung khi bơm hoạt động.
• Van một chiều đóng mở không ổn định.
• Mối hàn hoặc mặt bích bị rò rỉ.
• Tăng công suất bơm nhưng vẫn giữ nguyên đường ống cũ.

Vì vậy, khi cải tạo trạm bơm chống ngập khu công nghiệp, cần đánh giá đồng thời máy bơm, đường ống, van, cao trình cửa xả và chế độ vận hành.

Quy trình triển khai trạm bơm chống ngập tại PENDIN

Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp mặt bằng, bản vẽ, hình ảnh, video, mức ngập và thông tin về hệ thống hiện hữu.

Bước 2: Khảo sát công trình

Kỹ thuật viên kiểm tra hướng nước, cao độ, hố thu, bể hút, tuyến đường ống, cửa xả, nguồn điện và không gian lắp đặt.

Bước 3: Đề xuất cấu hình

PENDIN xác định số lượng bơm, chế độ dự phòng, đường kính ống, cụm van, thiết bị tách rác, hệ thống điều khiển và nguồn điện phù hợp.

Bước 4: Thiết kế và shop drawing

Hồ sơ có thể gồm sơ đồ công nghệ, bố trí thiết bị, bản vẽ đường ống, chi tiết giá đỡ và vị trí đấu nối.

Bước 5: Gia công tại xưởng

Đường ống và kết cấu được cắt, tạo hình, hàn, lắp thử, kiểm tra kích thước và đánh dấu trước khi giao đến công trình.

Bước 6: Lắp đặt và tích hợp điều khiển

PENDIN thực hiện căn chỉnh bơm, lắp đường ống, van, khung đỡ, cảm biến và kết nối với tủ điều khiển.

Bước 7: Chạy thử và bàn giao

Hệ thống được chạy thử từng bơm, thử chế độ Auto, kiểm tra rung, rò rỉ, tín hiệu cảm biến và logic vận hành theo các cấp mực nước.

Báo giá trạm bơm chống ngập phụ thuộc vào yếu tố nào?

Chi phí làm trạm bơm chống ngập khu công nghiệp phụ thuộc vào:

• Lưu lượng và cột áp yêu cầu.
• Số lượng, chủng loại máy bơm.
• Kích thước bể hút.
• Đường kính và chiều dài đường ống.
• Vật liệu đường ống.
• Số lượng van và phụ kiện.
• Thiết bị chắn rác.
• Tủ điều khiển, biến tần và cảm biến.
• ATS và máy phát dự phòng.
• Điều kiện mặt bằng và thi công.
• Phạm vi xây dựng dân dụng.
• Yêu cầu kiểm tra, nghiệm thu và hồ sơ chất lượng.

Để lập dự toán phù hợp, khách hàng nên gửi bản vẽ, BOQ hoặc tối thiểu các thông tin gồm vị trí công trình, mức ngập, diện tích cần tiêu nước và hiện trạng hệ thống thoát nước.

Vì sao nên khảo sát toàn bộ hệ thống trước khi đầu tư?

Trạm bơm chỉ phát huy hiệu quả khi nước có thể đi đến bể hút, đường ống đủ khả năng truyền tải và cửa xả hoạt động ổn định.

Nếu rãnh thu bị tắc, hồ điều hòa không còn dung tích, đường ống quá nhỏ hoặc nước bên ngoài chảy ngược vào cửa xả, việc chỉ tăng công suất bơm có thể không giải quyết triệt để tình trạng ngập.

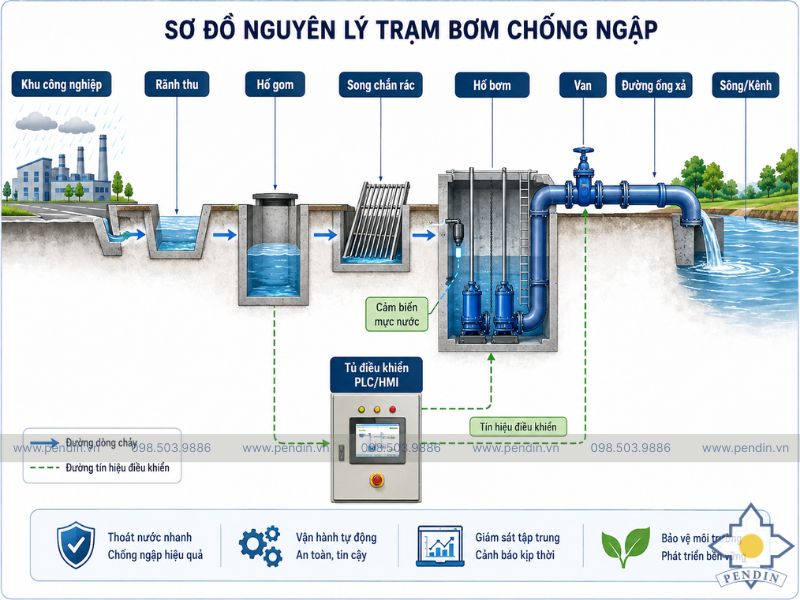

PENDIN tiếp cận bài toán theo toàn bộ hành trình dòng nước:

Khu vực phát sinh nước → cửa thu → rãnh và hố ga → hồ điều hòa → bể hút → máy bơm → đường ống → cửa xả.

Từ kết quả khảo sát, phương án có thể là xây mới trạm bơm, cải tạo trạm hiện hữu hoặc chỉ xử lý đúng hạng mục đang gây hạn chế.

Liên hệ khảo sát và gửi bản vẽ gia công

PENDIN cung cấp dịch vụ khảo sát, thiết kế, gia công đường ống và thi công trạm bơm chống ngập khu công nghiệp theo điều kiện thực tế của từng công trình.

Khách hàng có nhu cầu có thể gửi:

• Bản vẽ PDF hoặc DWG.
• BOQ và danh sách vật liệu.
• Hình ảnh, video hiện trạng.
• Kích thước đường ống.
• Thông tin mức ngập và vị trí công trình.

Gửi bản vẽ để PENDIN bóc tách và báo giá gia công đường ống trạm bơm.

Đăng ký khảo sát để nhận phương án trạm bơm chống ngập phù hợp với khu công nghiệp hoặc nhà máy.
