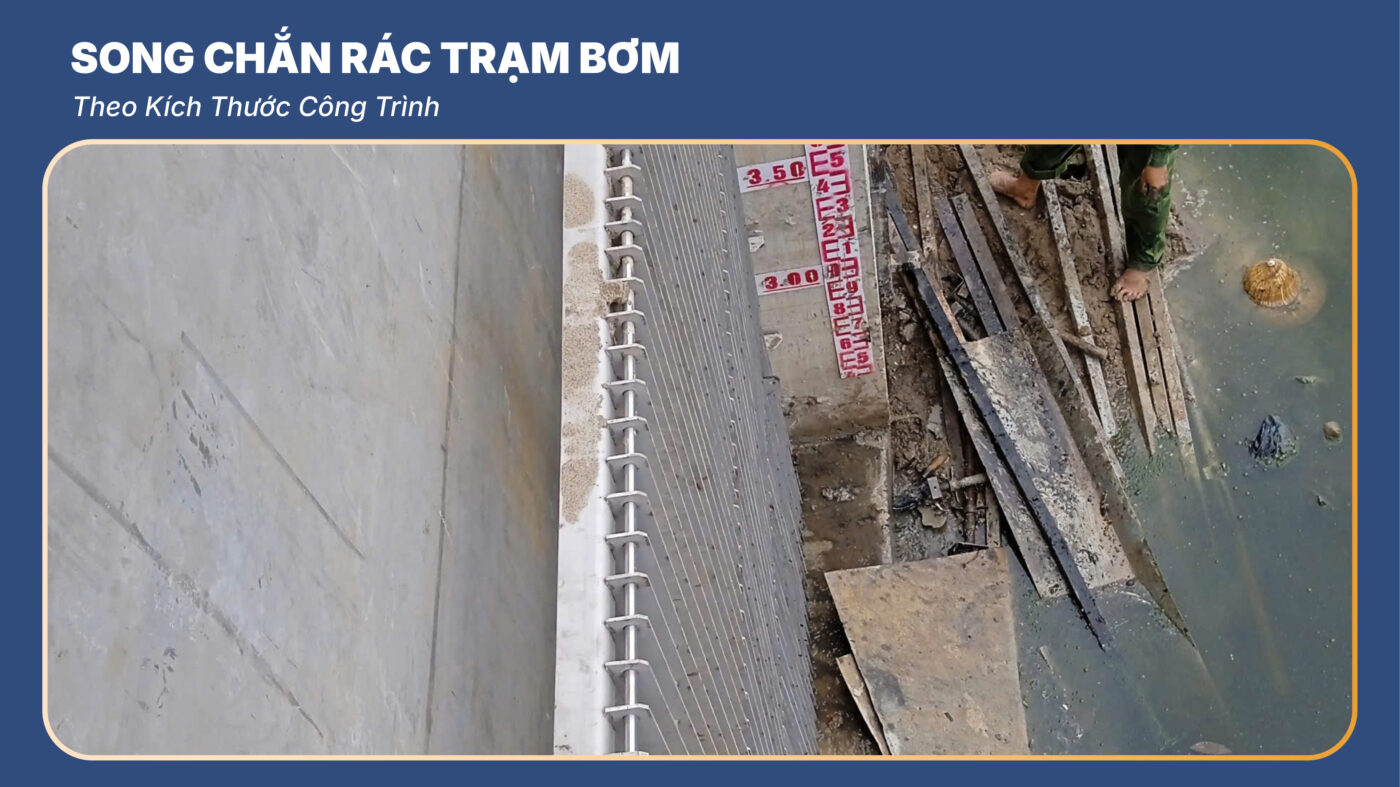

Song Chắn Rác Trạm Bơm Theo Kích Thước Công Trình

Song chắn rác trạm bơm là thiết bị được bố trí tại cửa lấy nước hoặc phía trước khu vực hút để giữ lại cành cây, rác nổi và các vật thể có khả năng đi vào cụm bơm. Hiệu quả của song chắn không chỉ phụ thuộc vào độ bền của khung và thanh chắn mà còn phụ thuộc vào khẩu độ cửa, lưu lượng nước, đặc điểm rác và phương án thu gom sau khi rác được giữ lại. Pendin thiết kế và gia công song chắn rác theo từng công trình, đồng thời triển khai đồng bộ với gầu vớt rác, máy lược rác, cửa phai, cửa van và các thiết bị cơ khí trạm bơm khi dự án yêu cầu.

Song chắn rác trạm bơm dùng để làm gì?

Trong một trạm bơm, nước phải đi qua khu vực tiếp nhận trước khi đến bể hút và máy bơm. Nếu cành cây, bao bì, rác nổi hoặc các vật thể lớn đi sâu vào hệ thống, chúng có thể ảnh hưởng đến khả năng lấy nước, cụm bơm và các thiết bị phía sau. Song chắn rác tạo một lớp chắn cơ khí ngay từ đầu nguồn để giữ lại những vật thể không mong muốn. Có thể hình dung vị trí của thiết bị theo chuỗi: Nguồn nước → Song chắn rác → Thiết bị vớt rác → Bể hút → Máy bơm.

Tại đây, song chắn đảm nhiệm hai nhiệm vụ chính:

• Giữ rác trước khi dòng nước đi vào khu vực bơm.
• Tạo vị trí tập trung rác để thuận tiện thu gom bằng thủ công, gầu vớt rác hoặc máy vớt rác.

Điều quan trọng là song chắn rác phải giữ được loại rác cần giữ nhưng vẫn đảm bảo khả năng cho nước đi qua theo yêu cầu thiết kế.

Song chắn rác được lắp ở đâu trong trạm bơm?

Vị trí lắp đặt phụ thuộc cấu tạo từng công trình. Trong thực tế, Pendin thường tiếp cận song chắn rác như một phần của hệ thống tiếp nhận nước chứ không phải một kết cấu thép lắp độc lập.

Song có thể được bố trí tại:

• Cửa lấy nước phía sông hoặc kênh.
• Trước bể hút.
• Đầu tuyến dẫn nước vào trạm.
• Hố tiếp nhận.
• Các khoang cần bảo vệ thiết bị phía sau.

Tại Dự án Thụy Phương năm 2026, Pendin triển khai các hạng mục liên quan trực tiếp đến khu vực trạm bơm và phía sông gồm khe lưới chắn rác phía sông, lưới chắn rác phía sông, khe cửa van trạm bơm, cửa van trạm bơm và van cửa phai. Đây là ví dụ rõ về việc hệ thống chắn rác cần được xem xét đồng thời với cửa van và kết cấu tiếp nhận nước của công trình.

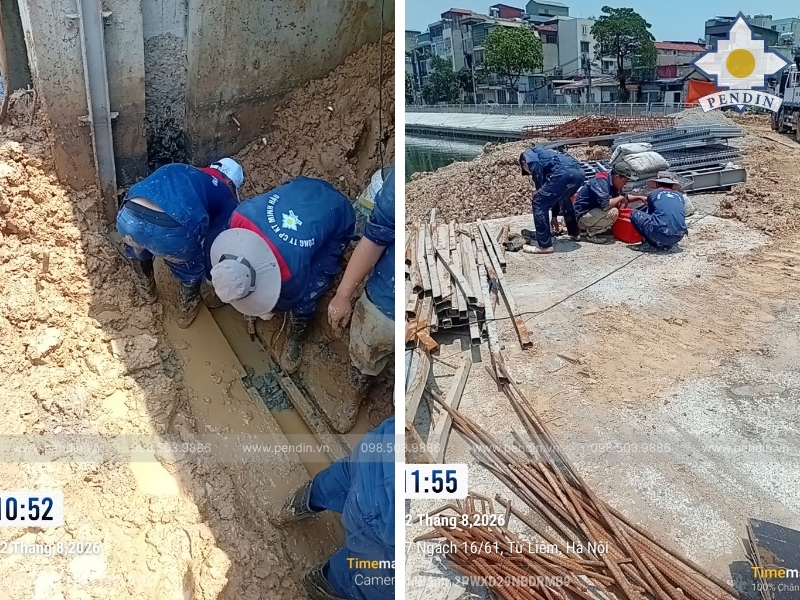

Chọn song chắn rác trạm bơm theo điều kiện nào?

Pendin không áp dụng một kích thước song chắn rác cố định cho tất cả dự án. Trước khi thiết kế và gia công, chúng tôi cần xác định rõ điều kiện dòng nước, loại rác và cấu tạo cửa lấy nước.

Lưu lượng nước qua song

Lưu lượng là một trong những dữ liệu đầu vào quan trọng. Song chắn phải tạo được diện tích dòng chảy phù hợp với nhiệm vụ của trạm. Nếu kết cấu chắn làm giảm quá nhiều tiết diện thông nước, rác tích tụ có thể khiến khả năng tiếp nhận nước tiếp tục giảm. Vì vậy, khi trạm thay đổi công suất hoặc nâng cấp số lượng bơm, hệ thống chắn rác phía trước cũng cần được kiểm tra lại.

Loại và kích thước rác

Mỗi nguồn nước có đặc điểm khác nhau.

Có khu vực chủ yếu xuất hiện:

• Cành cây.
• Cỏ.
• Rác nổi.
• Bao bì.
• Lá cây.
• Rác sinh hoạt.
• Vật thể kích thước lớn.

Loại rác quyết định khoảng cách giữa các thanh chắn cũng như phương án thu gom phía sau. Khe chắn không nên được lựa chọn theo một con số cố định áp dụng cho mọi trạm bơm. Pendin xác định thông số theo nhiệm vụ công trình và yêu cầu bảo vệ thiết bị phía sau.

Khẩu độ cửa lấy nước

Chiều rộng và chiều cao cửa ảnh hưởng trực tiếp đến:

• Kích thước khung.
• Chiều dài thanh chắn.
• Số lượng module.
• Điểm liên kết.
• Khả năng tháo lắp.
• Phương án nâng hạ.

Với cửa có kích thước lớn, Pendin có thể thiết kế kết cấu dạng module theo hồ sơ dự án để thuận tiện cho sản xuất, vận chuyển và lắp đặt.

Chiều sâu và mực nước vận hành

Song chắn ở cửa lấy nước sâu có yêu cầu kết cấu khác với loại lắp tại hố nông. Chúng tôi kiểm tra chiều sâu, cao độ, vị trí sàn thao tác và khả năng tiếp cận để tính đến ngay phương án vệ sinh và bảo trì sau này.

Phương án lấy rác ra khỏi song

Đây là vấn đề không nên bỏ qua. Song chắn giữ rác tốt nhưng không có giải pháp lấy rác ra thì chính lượng rác tích tụ có thể trở thành vật cản dòng nước.

Vì vậy Pendin đồng thời xác định rác sẽ được:

• Lấy thủ công.
• Thu bằng gầu vớt rác.
• Thu bằng máy lược rác.
• Thu bằng máy vớt rác phù hợp với cấu hình công trình.

Song chắn rác thô hay song chắn rác tinh?

Việc lựa chọn phụ thuộc kích thước vật thể cần giữ và yêu cầu của thiết bị phía sau.

Song chắn rác thô

Được sử dụng khi mục tiêu chính là giữ những vật thể lớn như cành cây, rác nổi hoặc các loại rác có kích thước đáng kể trước khi nước đi vào khu vực bơm. Đây là cấu hình thường được xem xét tại các cửa lấy nước và trạm có lượng rác thô lớn.

Song chắn rác tinh

Được xem xét khi hệ thống cần giữ các loại rác nhỏ hơn trước công đoạn hoặc thiết bị phía sau. Trong một số công trình, hệ thống có thể bố trí nhiều cấp chắn khác nhau thay vì cố gắng xử lý toàn bộ rác bằng một song duy nhất. Pendin lựa chọn cấu hình dựa trên dòng nước thực tế, đặc điểm rác và yêu cầu bảo vệ thiết bị, không chỉ dựa vào tên gọi song thô hay song tinh.

Khi nào cần kết hợp gầu hoặc máy vớt rác?

Với những trạm có lượng rác nhỏ và khả năng tiếp cận thuận lợi, phương án vệ sinh thủ công có thể được xem xét theo thiết kế. Nhưng khi lượng rác lớn hoặc trạm vận hành thường xuyên, cần đánh giá giải pháp cơ giới hóa.

Song chắn rác kết hợp gầu vớt rác

Gầu được sử dụng để đưa rác tích tụ ra khỏi khu vực song chắn. Phương án này phù hợp với những công trình có rác thô, cành cây hoặc vật nổi và cần thu gom theo từng chu kỳ. Pendin có thể thiết kế song chắn rác kết hợp gầu vớt rác thành một hệ thống phù hợp với khẩu độ cửa và điều kiện nâng hạ tại công trình.

Song chắn rác kết hợp máy lược hoặc máy vớt rác

Khi yêu cầu thu gom thường xuyên hơn, Pendin xem xét máy lược rác hoặc máy vớt rác theo điều kiện thực tế. Chuỗi thiết bị lúc này trở thành: Song chắn rác → Cơ cấu thu gom → Vị trí xả rác

Điều này giúp song chắn thực hiện đúng chức năng giữ rác trong khi thiết bị cơ giới đảm nhiệm việc đưa rác ra khỏi dòng nước.

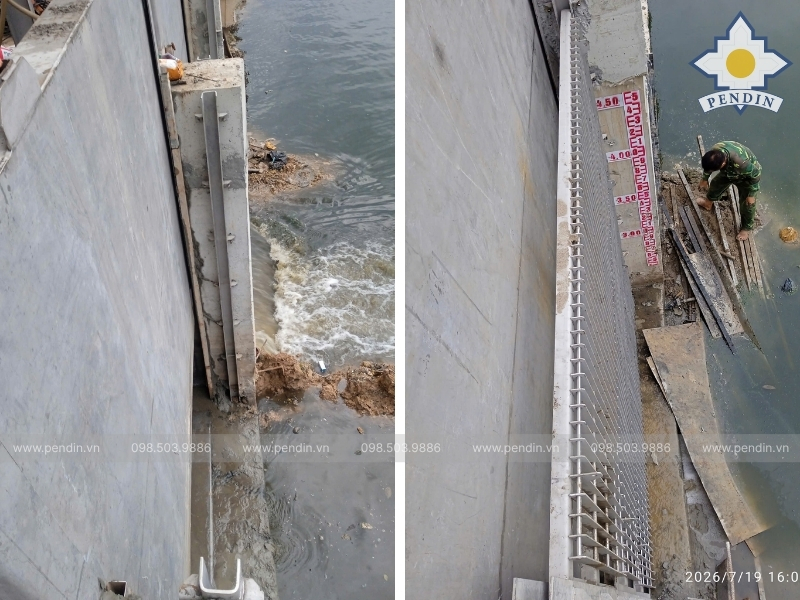

Song chắn rác tại Dự án Trạm bơm Thụy Phương

Dự án Thụy Phương tại Đông Ngạc – Từ Liêm – Hà Nội là một trong những công trình trạm bơm tiêu biểu Pendin triển khai trong năm 2026. Khách hàng của Pendin tại dự án là Công ty Cổ phần Bơm Châu Âu. Phạm vi thiết bị Pendin triển khai qua nhiều hợp đồng bao gồm:

• Van cửa phai.
• Khe cửa van trạm bơm.
• Cửa van trạm bơm.
• Khe lưới chắn rác phía sông.
• Lưới chắn rác phía sông.
• Máy vít ty chìm.
• Tủ điều khiển.
• Nắp đậy và bệ đỡ.

Đây là công trình thể hiện rõ năng lực triển khai của Pendin theo một cụm thiết bị cơ khí trạm bơm, trong đó lưới chắn rác phía sông được phối hợp cùng hệ cửa van và thiết bị vận hành liên quan. Kinh nghiệm từ Thụy Phương cũng là cơ sở để chúng tôi tiếp cận các dự án mới theo hướng đồng bộ từ chắn rác – kiểm soát dòng – vận hành cửa – điều khiển, thay vì chỉ cung cấp một sản phẩm riêng lẻ.

Các công trình song chắn rác Pendin triển khai năm 2026

Pendin tiếp tục triển khai song/lưới chắn rác tại nhiều công trình lớn.

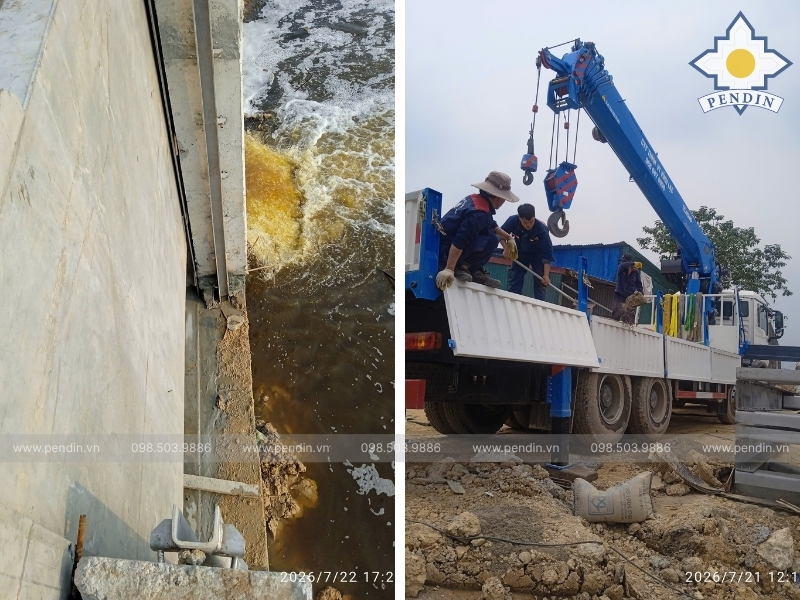

Yên Xá – Linh Đàm, Hà Nội

Pendin cung cấp cho dự án:

• Van cửa phai.
• Tủ điện.
• Lan can.
• Sàn thao tác.
• Thang leo.
• Song chắn rác.

Dự án thể hiện khả năng triển khai đồng bộ giữa thiết bị kiểm soát dòng, kết cấu phục vụ vận hành và hệ thống điện.

Hồ Phú Đô – Hà Nội

Tại các hạng mục Hồ Phú Đô, Pendin triển khai:

• Van cửa phai.
• Sàn thao tác.
• Song chắn rác.
• Tủ điện.
• Lan can.
• Thang leo.

Công trình Bắc Giang – Đại Hoàng Long

Pendin cung cấp van cửa phai và lưới chắn rác, kết hợp hai nhóm thiết bị kiểm soát dòng và chắn rác tại cùng công trình.

Công trình Rạng Đông

Hạng mục Pendin triển khai gồm van cửa phai và song chắn rác. Các dự án thực tế giúp Pendin tích lũy dữ liệu về khẩu độ, kết cấu, phương án lắp đặt và yêu cầu phối hợp giữa song chắn rác với những thiết bị khác trong hệ thống.

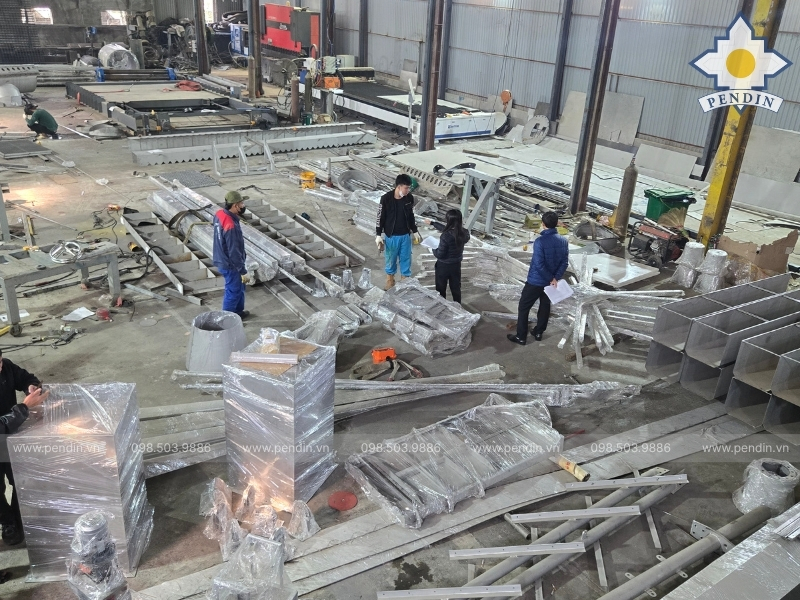

Pendin gia công song chắn rác trạm bơm như thế nào?

Một bộ song chắn rác cần được sản xuất dựa trên kích thước và điều kiện thực tế của công trình. Quy trình Pendin triển khai theo chuỗi: Tiếp nhận bản vẽ/khảo sát → xác định khẩu độ và khe chắn → chọn vật liệu → triển khai bản vẽ → gia công → gá hàn → hoàn thiện bề mặt → kiểm tra → vận chuyển/lắp đặt

Triển khai khung và thanh chắn

Pendin xác định kích thước khung, thanh chắn, khoảng cách và hệ liên kết theo hồ sơ kỹ thuật. Các chi tiết được cắt, gia công và gá theo bản vẽ trước khi hàn hoàn thiện.

Chia module theo kích thước công trình

Với các bộ song kích thước lớn, kết cấu có thể được chia thành các phần phù hợp để thuận tiện vận chuyển và đưa vào công trường. Phương án này phải được tính ngay từ giai đoạn thiết kế để các module lắp ghép đúng vị trí.

Xử lý bề mặt

Tùy vật liệu và yêu cầu dự án, Pendin lựa chọn phương án hoàn thiện phù hợp nhằm đáp ứng điều kiện làm việc của thiết bị.

Kiểm tra trước khi xuất xưởng

Chúng tôi kiểm tra kích thước tổng thể, vị trí liên kết, khoảng cách thanh chắn và khả năng lắp ghép trước khi thiết bị được chuyển ra công trường.

Vật liệu chế tạo song chắn rác trạm bơm

Pendin lựa chọn vật liệu theo môi trường nước, mức độ ăn mòn, yêu cầu kỹ thuật và ngân sách của dự án.

Vật liệu	Hướng sử dụng
Thép carbon có lớp bảo vệ	Công trình phù hợp với điều kiện môi trường và yêu cầu đầu tư
Thép mạ kẽm	Tăng khả năng bảo vệ bề mặt theo yêu cầu
SUS304	Các môi trường phù hợp với inox 304
SUS316	Công trình yêu cầu khả năng chống ăn mòn cao hơn

Không có một loại vật liệu tốt nhất cho mọi công trình. Việc lựa chọn cần dựa trên điều kiện làm việc thực tế và hồ sơ thiết kế.

Lắp đặt và bảo trì song chắn rác

Thiết kế tốt phải tính đến cả giai đoạn vận hành sau này.

Khi triển khai, Pendin xem xét:

• Khả năng đưa thiết bị vào vị trí.
• Điểm liên kết.
• Khả năng tháo từng module.
• Không gian lấy rác.
• Vị trí thao tác.
• Phương án nâng hạ nếu cần.
• Khả năng kết hợp gầu hoặc máy vớt rác.

Trong quá trình vận hành, cần theo dõi mức độ tích tụ rác và tình trạng thanh chắn để tránh việc rác che kín diện tích dòng chảy.

Báo giá song chắn rác trạm bơm phụ thuộc vào gì?

Pendin không áp dụng một mức giá cố định vì mỗi công trình có kích thước và yêu cầu khác nhau.

Chi phí phụ thuộc vào:

• Chiều rộng và chiều cao song.
• Số lượng module.
• Khe chắn.
• Kích thước thanh chắn.
• Kết cấu khung.
• Vật liệu.
• Chiều dày.
• Phương án xử lý bề mặt.
• Cơ cấu nâng/tháo nếu có.
• Có kết hợp gầu hoặc máy vớt rác hay không.
• Số lượng.
• Phạm vi vận chuyển và lắp đặt.

Để báo giá chính xác hơn, khách hàng nên gửi bản vẽ cửa lấy nước hoặc kích thước W × H, lưu lượng, đặc điểm rác, vật liệu và phạm vi cần Pendin thực hiện.

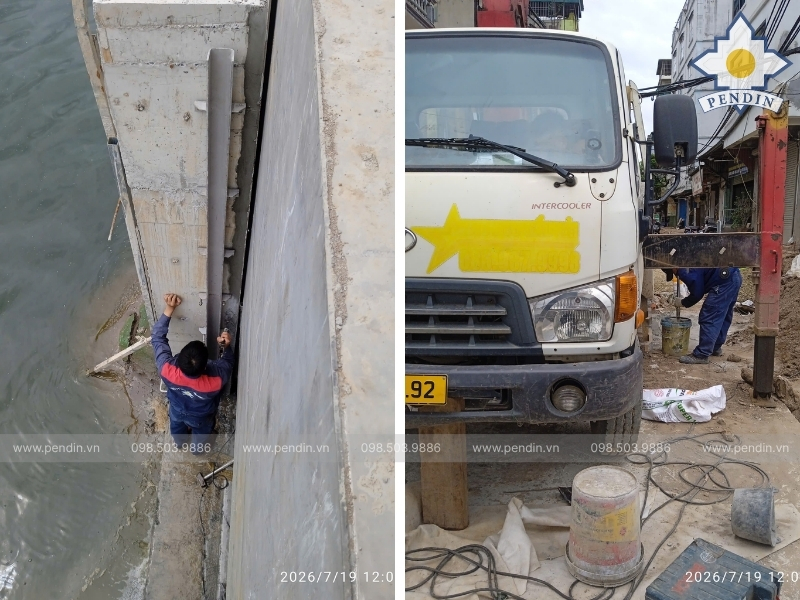

Pendin – Chuyên Gia Giải Pháp Cơ Khí Môi Trường Hàng Đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin triển khai nhiều nhóm thiết bị phục vụ trạm bơm, hệ thống xử lý nước và công trình hạ tầng. Chúng tôi không chỉ cung cấp từng sản phẩm mà hướng đến khả năng phối hợp thiết bị thành giải pháp phù hợp với nhiệm vụ thực tế của công trình.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin có hệ thống xưởng cơ khí và đội ngũ kỹ sư, kỹ thuật viên trực tiếp triển khai các thiết bị như:

• Song chắn rác.
• Gầu vớt rác.
• Máy vớt rác.
• Cửa phai.
• Van cửa lật.
• Đường ống trạm bơm.
• Thiết bị cơ khí phi tiêu chuẩn.
• Tủ điều khiển và hệ thống PLC/HMI.

Các công trình năm 2026 như Thụy Phương, Yên Xá – Linh Đàm, Hồ Phú Đô, Bắc Giang và Rạng Đông tiếp tục bổ sung kinh nghiệm thực tế của Pendin trong gia công và triển khai hệ thống chắn rác, cửa van và thiết bị cơ khí ngành nước.

Giải pháp toàn diện và dịch vụ hậu mãi

Bên cạnh song chắn rác trạm bơm, Pendin còn cung cấp:

• Thiết bị thu bùn, cát: hệ thống gạt bùn, thiết bị tách cát, siphon hút bùn.
• Thiết bị kiểm soát dòng chảy: van cửa phai, van cửa lật, cửa chống ngập.
• Thiết bị thu rác: song chắn rác, gầu vớt rác, máy lược rác, máy vớt rác.
• Thiết bị xử lý nước: tuyển nổi, lọc áp lực, hệ thống lắng Lamella.
• Điện – điều khiển: cảm biến, PLC, HMI/SCADA theo phạm vi dự án.

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, chúng tôi triển khai theo chuỗi: Tư vấn → khảo sát → thiết kế → sản xuất → lắp đặt → chạy thử → bảo trì

Kết luận

Một bộ song chắn rác trạm bơm hiệu quả không chỉ cần chắc chắn mà phải phù hợp với lưu lượng, khẩu độ cửa, loại rác và phương án thu gom của chính công trình đó. Nhờ khả năng thiết kế, gia công và triển khai đồng bộ các thiết bị trạm bơm, chúng tôi có thể phối hợp song chắn rác với gầu vớt rác, máy lược rác, cửa phai và hệ thống điều khiển theo yêu cầu từng dự án. Liên hệ Pendin: 0972.839.315
