Hướng dẫn kiểm tra chất lượng gia công kiểm tra pipeline trước và sau nghiệm thu

Sau khi hoàn thành gia công và lắp đặt, pipeline cần được kiểm tra toàn diện trước khi đưa vào vận hành. Gia công kiểm tra pipeline là bước quan trọng giúp phát hiện các lỗi về vật liệu, kích thước, mối hàn hoặc khả năng chịu áp lực của hệ thống. Việc kiểm tra đúng quy trình không chỉ đảm bảo an toàn vận hành mà còn giúp chủ đầu tư giảm thiểu rủi ro phát sinh chi phí sửa chữa sau nghiệm thu.

Gia Công Kiểm Tra Pipeline Là Gì?

Trong các dự án đường ống công nghiệp, kiểm tra pipeline là quá trình đánh giá chất lượng hệ thống sau gia công và trước khi đưa vào vận hành chính thức. Công tác này được thực hiện xuyên suốt từ khâu kiểm tra vật liệu đầu vào, kiểm tra mối hàn, kiểm tra kích thước đến thử áp và nghiệm thu hoàn thiện.

Mục tiêu là đảm bảo hệ thống đáp ứng đúng yêu cầu thiết kế, tiêu chuẩn kỹ thuật và điều kiện vận hành thực tế của nhà máy.

Pipeline thường được kiểm tra trong các hệ thống:

• đường ống công nghệ
• đường ống hơi nóng
• đường ống khí nén
• đường ống hóa chất
• đường ống nước công nghiệp
• đường ống dầu và nhiên liệu

Vì Sao Pipeline Sau Gia Công Phải Được Kiểm Tra?

Mặc dù đã được gia công theo bản vẽ kỹ thuật, pipeline vẫn có thể phát sinh các lỗi trong quá trình chế tạo, vận chuyển hoặc lắp đặt.

Nếu không được kiểm tra đầy đủ, hệ thống có thể gặp các sự cố như:

• rò rỉ lưu chất
• nứt mối hàn
• giảm áp suất vận hành
• ăn mòn sớm
• hư hỏng thiết bị liên quan
• mất an toàn sản xuất

Đặc biệt đối với các hệ thống vận chuyển hơi nóng, hóa chất hoặc môi chất áp lực cao, việc kiểm tra chất lượng trước nghiệm thu gần như là yêu cầu bắt buộc.

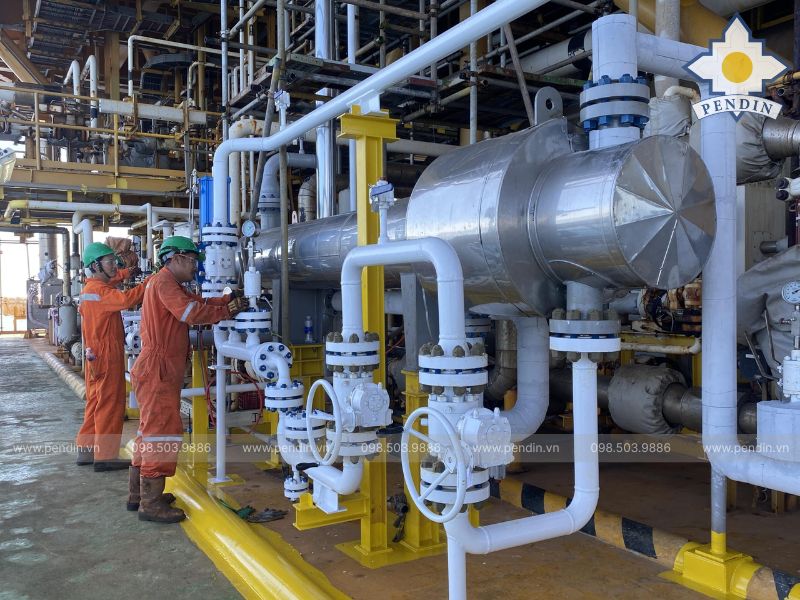

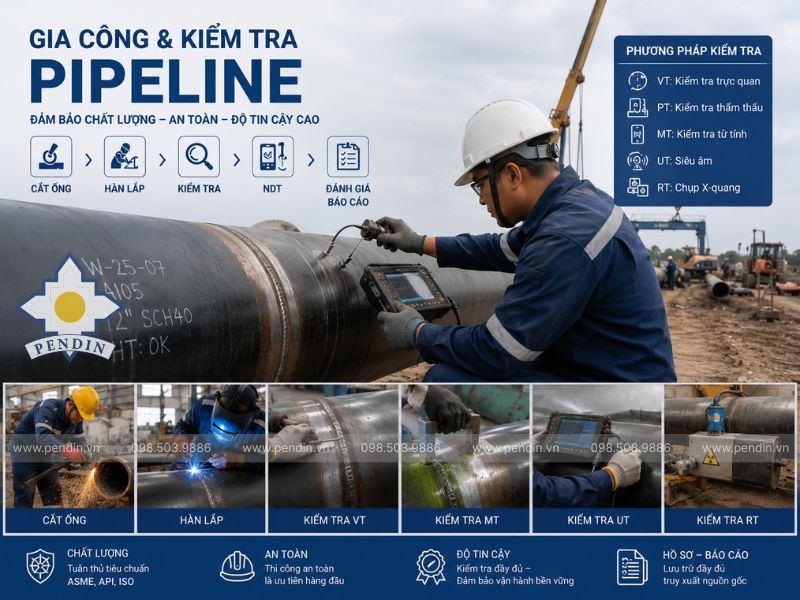

Các Hạng Mục Kiểm Tra Pipeline Sau Gia Công

Để đảm bảo chất lượng tổng thể của hệ thống, kỹ sư QA/QC thường thực hiện nhiều hạng mục kiểm tra khác nhau.

Kiểm Tra Vật Liệu Đầu Vào

Đây là bước đầu tiên nhằm xác nhận vật liệu sử dụng đúng với yêu cầu thiết kế.

Các nội dung kiểm tra gồm:

• chủng loại vật liệu
• chứng chỉ vật liệu
• độ dày thành ống
• kích thước đường kính
• xuất xứ vật tư

Việc sử dụng sai vật liệu có thể ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của hệ thống.

Kiểm Tra Kích Thước Spool Pipeline

Sau khi gia công Pipeline, từng spool pipe cần được kiểm tra kích thước thực tế.

Bao gồm:

• chiều dài đoạn ống
• vị trí co nối
• khoảng cách mặt bích
• cao độ lắp đặt
• độ đồng tâm

Mục đích là đảm bảo việc lắp ráp tại công trình diễn ra chính xác và hạn chế chỉnh sửa hiện trường.

Kiểm Tra Mặt Bích Và Phụ Kiện

Các chi tiết như:

• mặt bích
• co
• tê
• côn thu
• van kỹ thuật

đều phải được kiểm tra về kích thước, độ kín và khả năng kết nối trước khi đưa vào lắp đặt.

Kiểm Tra Hệ Thống Giá Đỡ Đường Ống

Giá đỡ và pipe rack là bộ phận chịu tải trọng của toàn bộ hệ thống.

Kỹ sư sẽ kiểm tra:

• vị trí lắp đặt
• khoảng cách giá đỡ
• khả năng chịu tải
• độ ổn định kết cấu

để tránh tình trạng võng hoặc rung lắc đường ống khi vận hành.

Kiểm Tra Sơn Và Bảo Vệ Bề Mặt

Đối với các hệ thống thép carbon, lớp sơn bảo vệ đóng vai trò quan trọng trong việc chống ăn mòn.

Các nội dung kiểm tra gồm:

• độ dày lớp sơn
• độ bám dính
• mức độ phủ kín bề mặt
• màu nhận diện hệ thống

Các Phương Pháp Kiểm Tra Mối Hàn Pipeline Phổ Biến

Mối hàn là vị trí có nguy cơ phát sinh lỗi cao nhất trên hệ thống pipeline. Vì vậy, nhiều phương pháp kiểm tra không phá hủy (NDT) được áp dụng để đánh giá chất lượng mối hàn.

Phương pháp	Tên đầy đủ	Mục đích
VT	Visual Testing	Kiểm tra bằng mắt thường
PT	Penetrant Testing	Phát hiện nứt bề mặt
MT	Magnetic Particle Testing	Phát hiện khuyết tật vật liệu từ tính
UT	Ultrasonic Testing	Kiểm tra bằng sóng siêu âm
RT	Radiographic Testing	Kiểm tra bằng tia X hoặc tia Gamma

Tùy theo yêu cầu dự án, một hoặc nhiều phương pháp sẽ được kết hợp để đánh giá chất lượng mối hàn.

Hydrotest Pipeline Là Gì?

Sau khi hoàn thiện lắp đặt, pipeline thường phải trải qua quá trình hydrotest trước khi nghiệm thu. Hydrotest là phương pháp sử dụng nước để tạo áp lực bên trong hệ thống nhằm kiểm tra:

• độ kín đường ống
• độ kín mối hàn
• khả năng chịu áp lực
• độ ổn định của toàn hệ thống

Trong quá trình thử áp, kỹ sư sẽ theo dõi áp suất trong thời gian quy định để phát hiện các điểm rò rỉ hoặc suy giảm áp lực bất thường.

Quy Trình Kiểm Tra Pipeline Trước Khi Nghiệm Thu

Để đảm bảo chất lượng đồng bộ, công tác kiểm tra thường được thực hiện theo trình tự tiêu chuẩn.

Kiểm Tra Hồ Sơ Vật Liệu

Đối chiếu:

• chứng chỉ vật liệu
• hồ sơ xuất xưởng
• thông số kỹ thuật

Kiểm Tra Kích Thước Và Lắp Đặt

Đánh giá:

• kích thước spool
• cao độ
• hướng tuyến
• vị trí giá đỡ

Kiểm Tra Mối Hàn

Thực hiện:

• VT
• PT
• MT
• UT
• RT

theo yêu cầu dự án.

Hydrotest Hệ Thống

Kiểm tra khả năng chịu áp lực và độ kín của pipeline.

Kiểm Tra Hoàn Thiện

Bao gồm:

• sơn phủ
• bảo ôn
• đánh dấu tuyến ống
• nhãn nhận diện

Lập Hồ Sơ Nghiệm Thu

Sau khi đạt yêu cầu kỹ thuật, toàn bộ kết quả sẽ được tổng hợp vào hồ sơ nghiệm thu để bàn giao cho chủ đầu tư.

Các Tiêu Chuẩn Kiểm Tra Pipeline Phổ Biến

Tùy theo ngành nghề và môi chất vận chuyển, việc kiểm tra pipeline có thể áp dụng nhiều tiêu chuẩn khác nhau.

Tiêu chuẩn	Nội dung áp dụng
ASME B31.3	Đường ống công nghệ
ASME B31.1	Đường ống năng lượng
ASTM	Tiêu chuẩn vật liệu
API	Dầu khí và năng lượng
ISO	Hệ thống quản lý chất lượng
AWS	Tiêu chuẩn hàn công nghiệp

Việc tuân thủ tiêu chuẩn giúp đảm bảo chất lượng và thuận lợi cho quá trình nghiệm thu.

Những Lỗi Thường Gặp Khi Kiểm Tra Pipeline

Trong quá trình kiểm tra thực tế, một số lỗi thường xuyên được phát hiện gồm:

1. Mối Hàn Rỗ Khí: Làm giảm độ bền và khả năng chịu áp lực.
2. Nứt Mối Hàn: Có nguy cơ gây rò rỉ hoặc hư hỏng hệ thống.
3. Lệch Tim Đường Ống: Gây khó khăn trong quá trình lắp ráp.
4. Sai Kích Thước Spool: Dẫn đến phát sinh chi phí chỉnh sửa hiện trường.
5. Rò Rỉ Mặt Bích: Là lỗi phổ biến trong quá trình hydrotest.
6. Sơn Bảo Vệ Không Đạt Yêu Cầu: Làm tăng nguy cơ ăn mòn sau khi đưa vào vận hành.

Báo Giá Kiểm Tra Pipeline

Chi phí kiểm tra pipeline phụ thuộc vào:

• quy mô hệ thống
• số lượng mối hàn
• phương pháp kiểm tra
• yêu cầu hồ sơ QA/QC

Hạng mục	Hình thức báo giá
VT	Theo số lượng mối hàn
PT	Theo số lượng mối hàn
MT	Theo số lượng mối hàn
UT	Theo chiều dài mối hàn
RT	Theo số lượng phim
Hydrotest	Theo hệ thống

Để có báo giá chính xác, cần đánh giá bản vẽ và phạm vi kiểm tra thực tế của dự án.

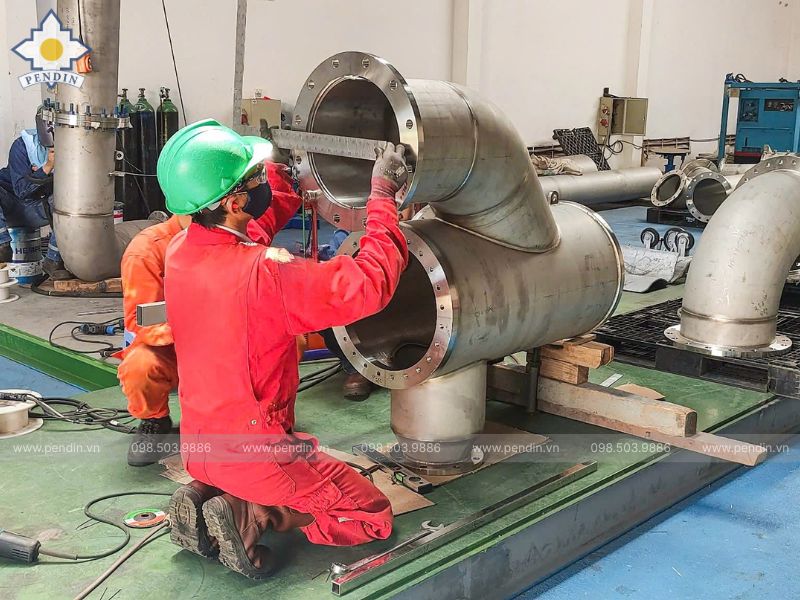

Pendin – Đơn Vị Gia Công Và Kiểm Tra Pipeline Theo Yêu Cầu

Bên cạnh năng lực thiết kế, gia công và thi công pipeline, Pendin còn hỗ trợ kiểm tra chất lượng hệ thống trước khi nghiệm thu theo yêu cầu của chủ đầu tư và nhà thầu.

Các hạng mục hỗ trợ gồm:

• kiểm tra vật liệu đầu vào
• kiểm tra spool pipeline
• kiểm tra mối hàn
• hydrotest đường ống
• lập hồ sơ QA/QC
• hỗ trợ nghiệm thu công trình

Nhờ quy trình kiểm soát chất lượng chặt chẽ, Pendin giúp khách hàng hạn chế rủi ro kỹ thuật và đảm bảo hệ thống đáp ứng yêu cầu vận hành lâu dài.

Câu Hỏi Thường Gặp

Hydrotest pipeline có bắt buộc không?

Đối với phần lớn hệ thống áp lực, hydrotest là bước kiểm tra quan trọng trước khi nghiệm thu và đưa vào sử dụng.

Khi nào cần kiểm tra UT mối hàn?

UT thường được áp dụng cho các hệ thống yêu cầu kiểm soát chất lượng cao hoặc làm việc trong điều kiện áp lực lớn.

RT và UT khác nhau như thế nào?

RT sử dụng tia X hoặc tia Gamma để kiểm tra bên trong mối hàn, trong khi UT sử dụng sóng siêu âm để phát hiện khuyết tật.

Bao lâu nên kiểm tra pipeline định kỳ?

Tùy theo môi trường vận hành, hệ thống nên được kiểm tra định kỳ từ 1–3 năm/lần để đảm bảo an toàn.

Pendin có hỗ trợ hồ sơ QA/QC không?

Có. Pendin hỗ trợ chuẩn bị hồ sơ kiểm tra chất lượng và nghiệm thu theo yêu cầu của từng dự án.

Kết Luận

Kiểm tra pipeline sau gia công là bước không thể thiếu để đảm bảo hệ thống vận hành an toàn, ổn định và đáp ứng các yêu cầu kỹ thuật trước khi nghiệm thu. Việc thực hiện đầy đủ các hạng mục kiểm tra từ vật liệu, mối hàn đến hydrotest sẽ giúp phát hiện sớm các sai sót và giảm thiểu rủi ro trong quá trình sử dụng. Nếu doanh nghiệp cần đơn vị hỗ trợ gia công, kiểm tra và nghiệm thu pipeline trọn gói, Pendin sẵn sàng đồng hành từ khâu thiết kế đến bàn giao hoàn thiện hệ thống.
