Cảm Biến Mực Nước Và PLC Trong Hệ Thống Cửa Chống Ngập

Mục lục chính

Cảm biến mực nước cửa chống ngập có nhiệm vụ phát hiện nước dâng và truyền tín hiệu về hệ thống điều khiển. PLC tiếp nhận dữ liệu, kiểm tra các điều kiện an toàn rồi mới phát lệnh cho motor hoặc cơ cấu thủy lực vận hành cửa. Một hệ thống chống ngập tự động không chỉ cần cảm biến đo đúng. Cửa phải đóng đúng thời điểm, xác nhận đúng vị trí, liên động với máy bơm và phát cảnh báo khi cảm biến, motor hoặc nguồn điện gặp lỗi. Vì vậy, cảm biến, PLC, tủ điện, cơ cấu cửa và thiết bị phản hồi phải được thiết kế thành một vòng điều khiển hoàn chỉnh.

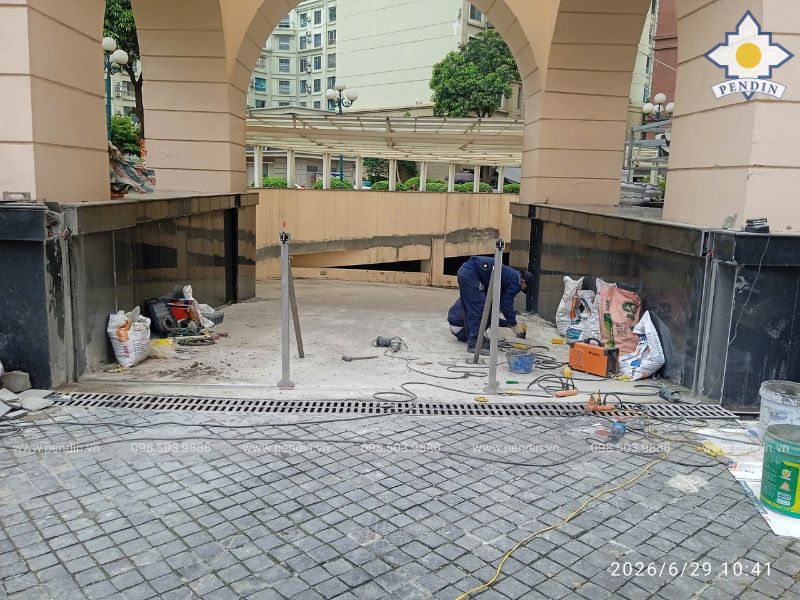

Cảm biến mực nước có vai trò gì trong cửa chống ngập?

Cảm biến là thiết bị thu thập thông tin về tình trạng nước tại khu vực cần bảo vệ. Thiết bị có thể báo nước đã đạt một ngưỡng hoặc đo liên tục giá trị mực nước theo thời gian.

Cảm biến không trực tiếp cấp lệnh cho motor cửa. Tín hiệu cần được đưa về PLC để xử lý theo chuỗi: Cảm biến mực nước → module I/O → PLC → tủ điều khiển → motor hoặc thủy lực → cửa chống ngập → tín hiệu phản hồi.

Trong hệ thống này:

Cảm biến phát hiện nước dâng.
PLC xử lý tín hiệu và kiểm tra điều kiện.
Tủ điện điều khiển cơ cấu chấp hành.
Motor, trục vít hoặc xilanh làm cửa chuyển động.
Công tắc hành trình xác nhận cửa đã mở hoặc đóng.
HMI hiển thị mực nước, trạng thái và cảnh báo.
Máy bơm có thể được liên động để tiêu nước bên ngoài cửa.

Hai cơ cấu cửa chống ngập được điều khiển bằng PLC

Tùy kết cấu công trình, khẩu độ cửa và yêu cầu vận hành, hệ thống có thể sử dụng cửa chống ngập trục vít hoặc cửa chống ngập xi lanh thủy lực.

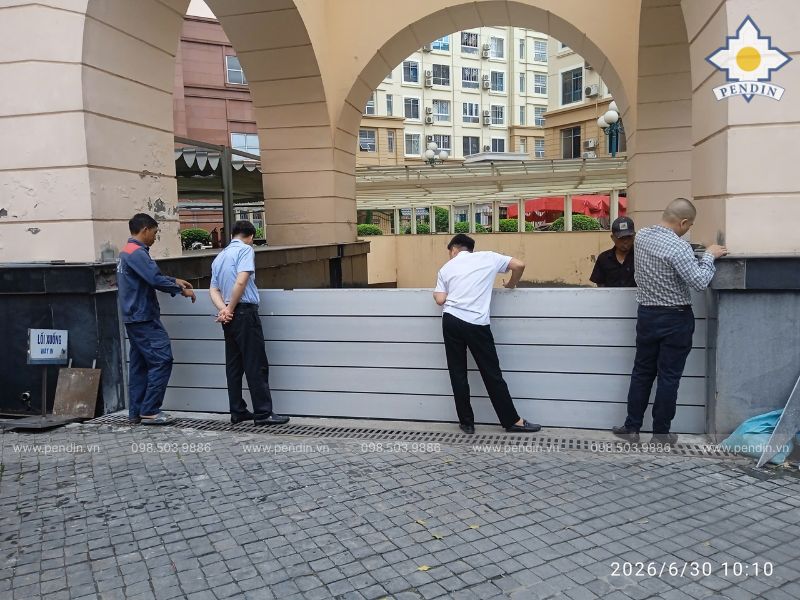

Cửa chống ngập trục vít

Cửa chống ngập trục vít sử dụng motor hộp giảm tốc truyền chuyển động đến trục vít để nâng hoặc hạ cánh cửa.

PLC có thể điều khiển:

Motor quay theo chiều mở cửa.
Motor quay theo chiều đóng cửa.
Dừng tại vị trí trung gian.
Dừng khi chạm hành trình mở hết.
Dừng khi chạm hành trình đóng hết.
Cảnh báo motor quá tải.
Cảnh báo cửa không di chuyển trong thời gian cho phép.

Cơ cấu trục vít cần được kiểm tra về tải nâng, tốc độ vận hành, hành trình, bôi trơn và khả năng thao tác bằng tay theo cấu hình thiết kế.

Cửa chống ngập xi lanh thủy lực

Cửa chống ngập xi lanh thủy lực sử dụng bộ nguồn gồm motor, bơm dầu, thùng dầu, cụm van và xi lanh để tạo chuyển động đóng hoặc mở cửa.

PLC có thể điều khiển:

Khởi động bộ nguồn thủy lực.
Điều khiển van điện từ.
Đưa xi lanh ra hoặc thu về.
Dừng cửa tại vị trí yêu cầu.
Giám sát áp suất dầu.
Cảnh báo mức dầu thấp.
Cảnh báo quá áp hoặc mất áp.
Xác nhận cửa đã mở hoặc đóng.

Với cửa xi lanh thủy lực, logic điều khiển phải kiểm tra đồng thời trạng thái bộ nguồn, van điện từ, áp suất và tín hiệu hành trình trước khi xác nhận cửa vận hành an toàn.

Cách lựa chọn cảm biến theo vị trí lắp đặt

Mỗi vị trí trong hệ thống cửa chống ngập có điều kiện đo khác nhau. Bảng dưới đây mang tính định hướng; cấu hình cuối cùng cần được xác nhận sau khảo sát.

Vị trí	Cảm biến nên xem xét	Chức năng
Ram dốc tầng hầm	Siêu âm hoặc radar	Theo dõi nước dâng liên tục
Hố thu trước cửa	Thủy tĩnh hoặc siêu âm	Đo mức và điều khiển bơm
Điểm cảnh báo khẩn cấp	Phao báo mức	Tạo tín hiệu High-High độc lập
Khu vực có nhiều rác nổi	Cảm biến không tiếp xúc	Hạn chế kẹt cơ cấu đo
Hệ thống đơn giản	Phao nhiều ngưỡng	Cảnh báo, đóng và mở cửa
Hệ thống cần lưu dữ liệu	Cảm biến analog	Hiển thị xu hướng mực nước
Cửa xả chịu ảnh hưởng triều	Cảm biến hai phía	So sánh mực nước trong và ngoài

Với công trình có mức độ rủi ro cao, có thể xem xét một cảm biến đo liên tục kết hợp phao mức cao độc lập để PLC kiểm tra chéo.

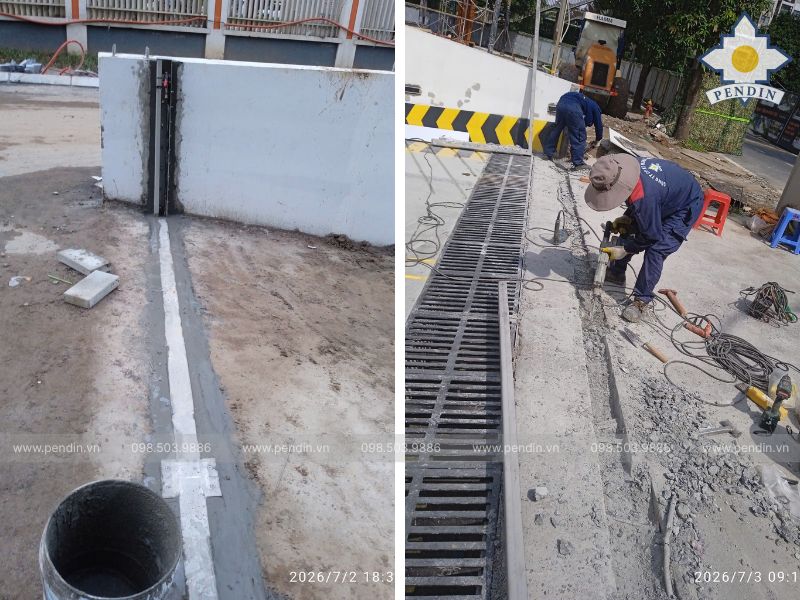

Tín hiệu cảm biến được đưa về PLC thế nào?

Cảm biến có thể truyền tín hiệu số, analog hoặc dữ liệu truyền thông. Loại tín hiệu cần phù hợp với chức năng điều khiển và khả năng giám sát của hệ thống.

Tín hiệu số DI

Tín hiệu số thể hiện hai trạng thái như ON/OFF hoặc Có/Không. Phao báo mức và tiếp điểm relay thường được đưa vào đầu vào số của PLC.

Ví dụ:

DI1: Nước đạt mức cảnh báo.
DI2: Nước đạt mức đóng cửa.
DI3: Nước đạt mức rất cao.
DI4: Cửa đã đóng hết.
DI5: Cửa đã mở hết.
DI6: Motor báo lỗi.

Tín hiệu số phù hợp khi hệ thống chỉ cần phản ứng theo các ngưỡng cố định.

Tín hiệu analog AI

Cảm biến đo liên tục có thể xuất tín hiệu 4–20 mA về PLC. PLC quy đổi tín hiệu thành giá trị mực nước để:

Hiển thị trên HMI.
Cài đặt nhiều ngưỡng.
Theo dõi tốc độ nước dâng.
Lưu lịch sử vận hành.
Phát hiện tín hiệu vượt dải.
Điều chỉnh ngưỡng mà không phải di chuyển cảm biến.

Đường tín hiệu cần được bố trí và chống nhiễu phù hợp, tránh ảnh hưởng từ cáp động lực.

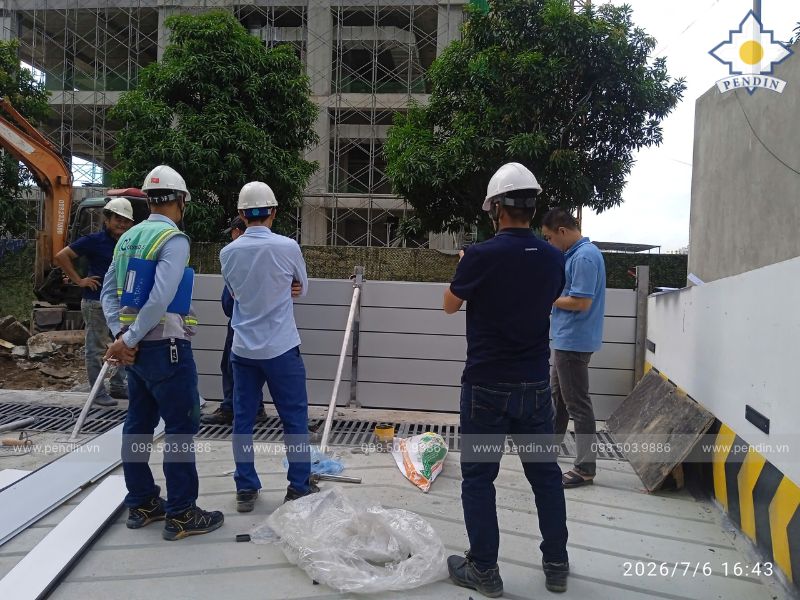

PLC điều khiển cửa chống ngập như thế nào?

PLC là trung tâm của hệ thống. Bộ điều khiển không chỉ so sánh mực nước mà còn kiểm tra trạng thái cửa, nguồn điện, motor, chế độ vận hành và các liên động an toàn.

Khi mực nước ở trạng thái bình thường

PLC duy trì cửa ở vị trí vận hành, theo dõi cảm biến và hiển thị thông tin trên HMI. Máy bơm, nguồn dự phòng và cơ cấu cửa được giữ ở trạng thái sẵn sàng.

Khi nước đạt ngưỡng cảnh báo

Tại ngưỡng đầu tiên, PLC có thể:

Phát còi và đèn cảnh báo.
Hiển thị thông báo trên HMI.
Gửi tín hiệu về phòng trực.
Khởi động máy bơm.
Ghi nhận thời điểm nước bắt đầu dâng.
Chuyển hệ thống sang trạng thái chuẩn bị đóng cửa.

Ngưỡng cảnh báo giúp người vận hành kiểm tra khu vực và loại bỏ vật cản trước khi cửa chuyển động.

Khi nước đạt ngưỡng đóng cửa

Trước khi phát lệnh, PLC cần kiểm tra:

Hệ thống đang ở chế độ Auto.
Nút dừng khẩn cấp chưa tác động.
Cửa chưa đóng hoàn toàn.
Motor hoặc thủy lực sẵn sàng.
Không có lỗi quá tải hoặc mất pha.
Không có vật cản tại vùng chuyển động.
Tín hiệu mực nước hợp lệ.
Nguồn điện đủ điều kiện.
Các liên động với cửa cuốn hoặc thiết bị khác đã thỏa mãn.

Chỉ khi đủ điều kiện, PLC mới phát lệnh đóng cửa.

Xác nhận cửa đã đóng

Công tắc hành trình hoặc cảm biến vị trí gửi phản hồi về PLC. Nếu cửa không đạt vị trí yêu cầu trong thời gian cài đặt, hệ thống phải dừng cơ cấu và phát cảnh báo.

PLC không nên mặc định cửa đã đóng chỉ vì lệnh đóng đã được cấp.

Khi mực nước hạ

Cửa không nên mở ngay khi nước vừa thấp hơn ngưỡng đóng. Dao động bề mặt có thể làm cửa đóng mở liên tục.

Logic có thể yêu cầu:

Mực nước thấp hơn ngưỡng mở an toàn.
Giá trị duy trì ổn định trong một khoảng thời gian.
Khu vực bên ngoài không còn nguy cơ nước quay lại.
Hố thu đã được máy bơm hạ mức.
Người vận hành xác nhận trên HMI.

Ngưỡng đóng và ngưỡng mở cần tách nhau để tạo vùng ổn định.

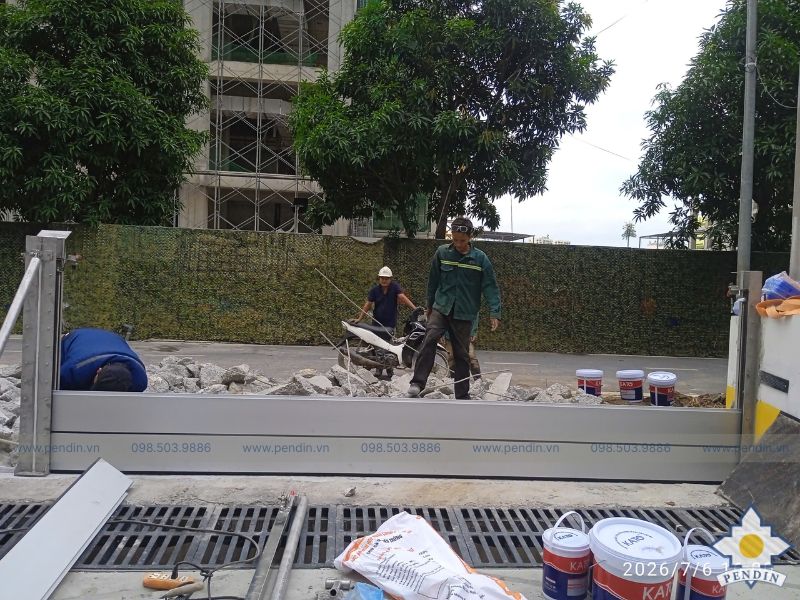

Liên động cửa chống ngập với máy bơm

Cửa chống ngập ngăn nước đi vào nhưng không làm lượng nước phía ngoài biến mất. Vì vậy, cửa thường phải phối hợp với rãnh thu, hố bơm và máy bơm thoát nước.

Một kịch bản vận hành có thể gồm:

Nước đạt mức cảnh báo: chạy bơm thứ nhất.
Nước tiếp tục dâng: chạy thêm bơm thứ hai.
Nước đạt ngưỡng đóng: PLC đóng cửa chống ngập.
Cửa đóng hết: tiếp tục bơm nước tại hố thu phía ngoài.
Bơm chính lỗi: chuyển sang bơm dự phòng.
Mực nước rất cao: phát cảnh báo khẩn cấp.
Nước hạ ổn định: dừng bơm và xem xét mở cửa.

Nếu cửa xả đang bị triều dâng hoặc đường ống quá tải, máy bơm có thể không đạt lưu lượng yêu cầu. Hệ thống cần được đánh giá cùng toàn bộ tuyến thoát nước.

Các liên động an toàn cần có

Cửa chống ngập có thể sử dụng motor hoặc cơ cấu thủy lực công suất lớn. Logic điều khiển phải ưu tiên an toàn cho con người và thiết bị.

Tình trạng	Phản ứng cần xem xét
Mất tín hiệu cảm biến	Cảnh báo và giữ trạng thái an toàn
Hai cảm biến báo khác nhau	Không tự mở cửa, yêu cầu kiểm tra
Motor quá tải	Dừng motor và cảnh báo
Cửa không chuyển động	Dừng sau thời gian giới hạn
Đạt hành trình đóng/mở	Ngắt lệnh motor tương ứng
Nhấn dừng khẩn cấp	Dừng mọi chuyển động
Phát hiện vật cản	Dừng hoặc đảo chiều theo thiết kế
HMI mất kết nối	PLC vẫn duy trì logic cục bộ
Mất điện lưới	Chuyển nguồn dự phòng hoặc vận hành tay
Mất phản hồi vị trí	Dừng lệnh và yêu cầu kiểm tra

Phản ứng khi cảm biến lỗi cần được xác định theo đánh giá rủi ro. Không phải công trình nào cũng phù hợp với cùng một trạng thái an toàn.

Xử lý khi cảm biến mực nước bị lỗi

Cảm biến có thể mất tín hiệu, cho giá trị dao động hoặc bị vật cản che khuất. PLC cần phát hiện bất thường thay vì sử dụng trực tiếp mọi giá trị nhận được.

Các chức năng nên có gồm:

Phát hiện tín hiệu analog vượt dải.
Cảnh báo giá trị không thay đổi bất thường.
So sánh cảm biến chính với cảm biến dự phòng.
Kiểm tra chéo với phao High-High.
Lọc dao động ngắn hạn.
Không tự mở cửa khi chưa xác nhận mực nước an toàn.
Cho phép chuyển sang Manual khi cần.

Nếu cảm biến chính báo mức thấp nhưng phao High-High đang tác động, hệ thống phải phát cảnh báo không đồng nhất và giữ trạng thái an toàn theo thiết kế.

Hệ thống hoạt động thế nào khi mất điện?

Khả năng vận hành khi mất điện phụ thuộc vào cấu hình nguồn dự phòng. UPS nhỏ trong tủ thường chỉ duy trì mạch điều khiển, không mặc định đủ để vận hành motor cửa.

UPS cho mạch điều khiển

UPS có thể duy trì:

PLC.
HMI.
Cảm biến.
Còi và đèn cảnh báo.
Thiết bị truyền thông.
Bộ ghi dữ liệu.

Nguồn cho cơ cấu cửa

Motor hoặc bộ nguồn thủy lực cần nguồn phù hợp với công suất thực tế. Có thể sử dụng máy phát, nguồn dự phòng riêng hoặc cơ cấu hỗ trợ tùy thiết kế.

Hệ thống cũng cần có phương án vận hành thủ công tại vị trí an toàn và được chạy thử định kỳ.

HMI cần hiển thị thông tin gì?

HMI giúp người vận hành theo dõi hệ thống tại chỗ. Giao diện cần tập trung vào các thông tin phục vụ vận hành:

Mực nước hiện tại.
Các ngưỡng cảnh báo.
Auto/Manual và Local/Remote.
Vị trí hoặc phần trăm độ mở cửa.
Tín hiệu mở hết, đóng hết.
Trạng thái motor, thủy lực và máy bơm.
Lỗi cảm biến, quá tải, mất pha hoặc mất nguồn.
Nhật ký cảnh báo và vận hành.

Các ngưỡng quan trọng cần được phân quyền, tránh thay đổi tùy ý.

Quy trình kiểm tra và chạy thử

Trước khi bàn giao, hệ thống cần được kiểm tra tại xưởng và chạy thử tại công trình để xác nhận đúng tín hiệu, đúng hành trình và đúng logic.

Quy trình có thể gồm:

Kiểm tra nguồn điện và tiếp địa.
Kiểm tra từng đầu vào cảm biến.
Mô phỏng mực nước tăng, giảm.
Kiểm tra ngưỡng cảnh báo và đóng cửa.
Kiểm tra công tắc hành trình.
Chạy cửa ở chế độ Manual và Auto.
Kiểm tra dừng khẩn cấp, vật cản.
Mô phỏng mất tín hiệu cảm biến.
Mô phỏng mất điện và chuyển nguồn.
Kiểm tra liên động với máy bơm.

Sau lắp đặt, cảm biến phải được hiệu chỉnh theo cao độ thực tế và ngưỡng vận hành của công trình.

Pendin triển khai hệ thống cảm biến và PLC

Pendin khảo sát đường nước, vị trí cửa, hố thu, máy bơm và nguồn điện trước khi xây dựng phương án điều khiển.

Phạm vi triển khai có thể gồm:

Xác định vị trí lắp cảm biến.
Lựa chọn phương pháp đo phù hợp.
Xây dựng danh sách tín hiệu I/O.
Thiết kế tủ PLC và giao diện HMI.
Lập logic cảnh báo, đóng cửa và chạy bơm.
Tích hợp công tắc hành trình và phản hồi motor.
Hiệu chỉnh cảm biến.
Chạy thử chế độ Auto.
Hướng dẫn vận hành và bảo trì.

Kết luận

Cảm biến mực nước cửa chống ngập chỉ là điểm đầu tiên của hệ thống. Để cửa phản ứng đúng và an toàn, cần có PLC xử lý tín hiệu, liên động máy bơm, phản hồi vị trí, nguồn dự phòng và cảnh báo sự cố. Chuỗi vận hành hoàn chỉnh gồm: Phát hiện nước → kiểm tra tín hiệu → cảnh báo → chạy bơm → đóng cửa → xác nhận vị trí → giám sát lỗi → mở lại khi đủ điều kiện.
