Máy bơm rung tại bể hút: Đừng vội thay máy khi dòng hút đang sai

Máy bơm rung, phản ứng đầu tiên thường là kiểm tra motor, vòng bi, khớp nối hoặc bệ máy. Nhưng nếu hiện tượng chỉ xuất hiện khi mực nước xuống thấp, khi bật thêm tổ máy hoặc khi lưu lượng thay đổi, vấn đề có thể nằm ngay trước cửa hút. Trong trường hợp này, thay máy chưa chắc giải quyết được. Cần kiểm tra đồng thời điều kiện thủy lực của bể hút, dòng nước tiếp cận và chế độ vận hành của toàn trạm.

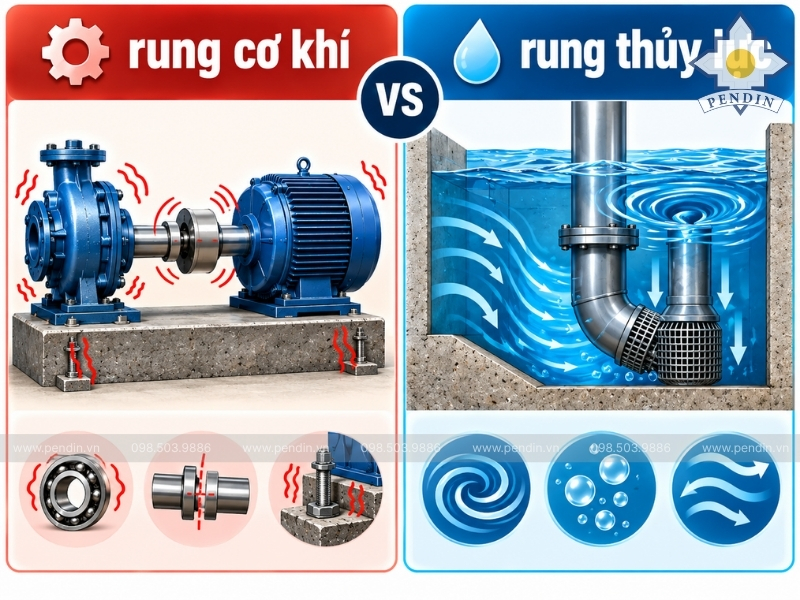

Trước tiên phải xác định rung đến từ máy hay từ bể hút

Rung là triệu chứng, không phải nguyên nhân. Trước khi tháo máy hoặc thay thiết bị, cần xác định hiện tượng rung có thay đổi theo điều kiện thủy lực hay không. Một số dấu hiệu ban đầu có thể giúp khoanh vùng:

Hiện tượng	Ưu tiên kiểm tra
Rung ở gần như mọi mực nước	Cơ khí, căn chỉnh, ổ trục, bệ máy
Rung tăng rõ khi mực nước giảm	Độ ngập cửa hút, xoáy, hút khí
Một máy chạy ổn, nhiều máy cùng chạy bắt đầu rung	Phân bố dòng giữa các tổ máy
Rung thay đổi theo lưu lượng	Dòng tiếp cận, điểm vận hành
Có xoáy rõ trên mặt nước	Điều kiện thủy lực bể hút
Sau vệ sinh hoặc nạo vét rung giảm	Rác, cặn, vật cản dòng

Đây không phải bảng kết luận lỗi, nhưng rất hữu ích để quyết định bước kiểm tra tiếp theo.

7 nguyên nhân tại bể hút có thể khiến máy bơm rung

Khi các lỗi cơ khí cơ bản đã được loại trừ, cần quay lại khu vực đầu hút. Một máy bơm tốt vẫn có thể làm việc không ổn định nếu dòng nước đi vào bánh công tác liên tục thay đổi.

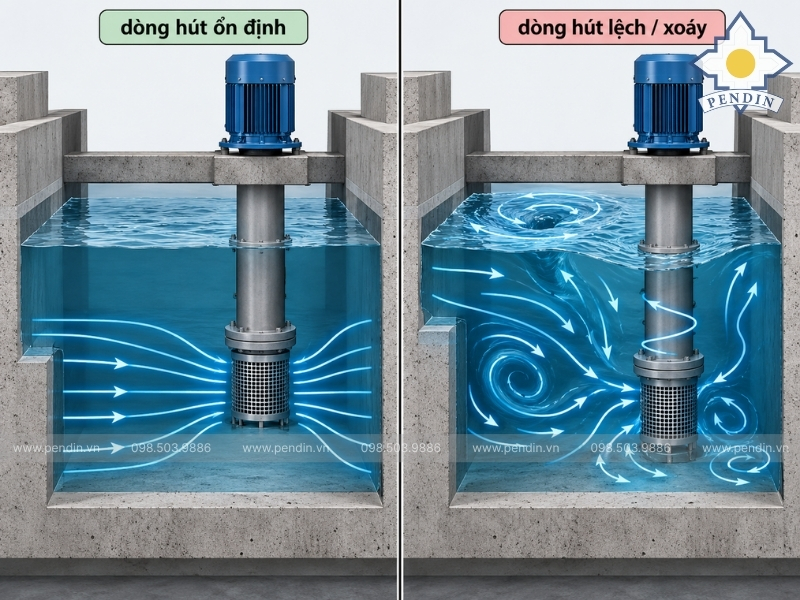

1. Dòng nước tiếp cận cửa hút không đều

Máy bơm cần nhận dòng nước tương đối ổn định trước cửa hút. Nếu nước dồn mạnh về một phía, phân bố vận tốc quanh cửa hút sẽ mất cân bằng.

Nguyên nhân có thể đến từ:

• Tuyến dẫn đổi hướng ngay trước bể.
• Đoạn mở rộng quá đột ngột.
• Tường hoặc kết cấu gây lệch dòng.
• Cửa vào bể không nằm đối xứng với vị trí máy.
• Rác hoặc vật cản làm thay đổi tiết diện dòng chảy.

Khi dòng tới bánh công tác không đều, tải thủy lực tác động lên các vùng của cánh có thể thay đổi theo vòng quay. Đây là một trong những lý do cần kiểm tra bể hút trước khi kết luận máy gặp lỗi cơ khí.

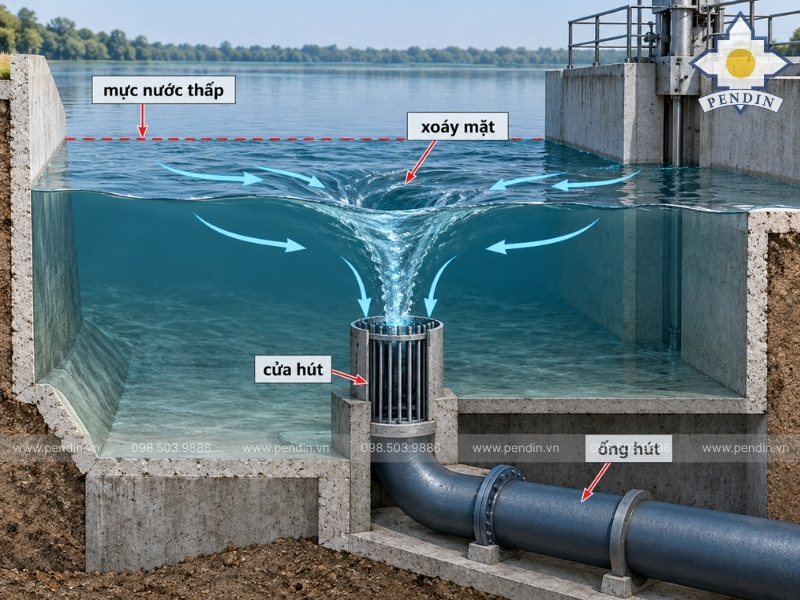

2. Xoáy mặt xuất hiện khi mực nước xuống thấp

Xoáy trên mặt bể là dấu hiệu dễ quan sát nhất của điều kiện hút không tốt. Khi độ ngập cửa hút giảm, một phễu xoáy có thể hình thành từ mặt nước xuống phía cửa hút. Nếu xoáy phát triển mạnh, không khí có thể bị kéo theo dòng nước vào máy.

Dấu hiệu thường gặp:

• Máy vận hành ổn khi bể đầy.
• Rung tăng khi mực nước xuống thấp.
• Trên mặt nước xuất hiện phễu xoáy.
• Âm thanh vận hành thay đổi theo mực nước.

Không nên xử lý bằng cách chỉ thay máy. Trước tiên phải kiểm tra mực nước vận hành và độ ngập cửa hút thực tế.

3. Dòng nước đã quay trước khi vào máy

Không phải xoáy nào cũng nhìn thấy trên mặt nước. Nước có thể hình thành chuyển động quay ngay trong bể trước khi đi vào cửa hút. Hiện tượng này thường được gọi là pre-swirl và có thể xuất hiện khi hình dạng bể, tuyến dẫn hoặc vị trí máy tạo dòng tiếp cận không đối xứng.

Khi nước đã mang chuyển động quay trước khi tới bánh công tác, góc dòng đi vào máy thay đổi. Điều kiện làm việc thực tế của cánh bơm vì vậy cũng thay đổi theo. Đây là trường hợp khó đánh giá chỉ bằng mắt và đôi khi cần đo đạc hoặc mô phỏng thủy lực.

4. Độ ngập cửa hút không còn phù hợp

Một bể hút được thiết kế đúng không có nghĩa sẽ luôn vận hành đúng nếu mực nước thực tế thấp hơn điều kiện tính toán.

Độ ngập cửa hút cần được kiểm tra theo:

• Mực nước nhỏ nhất.
• Lưu lượng của từng máy.
• Số máy vận hành đồng thời.
• Kích thước cửa hút.
• Cấu hình bơm.

Nếu máy thường xuyên phải làm việc gần mực nước thấp nhất, việc theo dõi điều kiện tại cửa hút đặc biệt quan trọng. Không nên lấy một giá trị độ ngập cố định áp dụng cho mọi trạm.

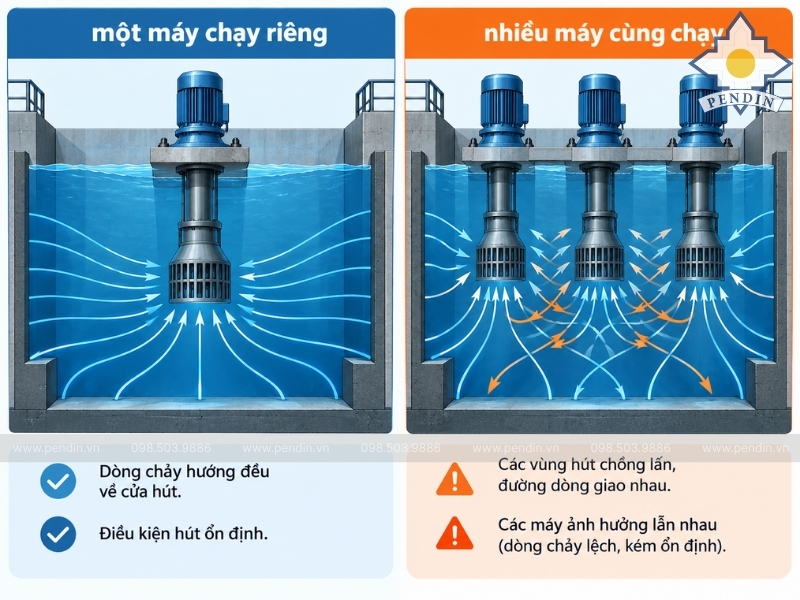

5. Nhiều tổ máy đang ảnh hưởng lẫn nhau

Đây là tình huống rất đáng chú ý tại các trạm bơm lớn. Một máy chạy riêng có thể hoàn toàn ổn định. Nhưng khi máy thứ hai hoặc thứ ba khởi động, trường dòng trong bể thay đổi và hiện tượng rung bắt đầu xuất hiện.

Nguyên nhân có thể gồm:

• Khoảng cách giữa các cửa hút chưa phù hợp.
• Một máy hút mạnh làm lệch dòng cấp cho máy bên cạnh.
• Tuyến dẫn không phân phối đủ nước cho toàn bộ các khoang.
• Hình học bể phù hợp ở Q thấp nhưng không còn phù hợp khi toàn trạm tăng lưu lượng.

Vì vậy, kiểm tra một tổ máy riêng lẻ chưa đủ để đánh giá bể hút của trạm nhiều máy.

6. Bùn, rác và cặn đã làm thay đổi hình học bể

Bể hút sau vài năm vận hành có thể rất khác so với hình dạng trên bản vẽ ban đầu. Bùn, cát và rác tích tụ làm giảm diện tích hữu ích và thay đổi hướng dòng tiếp cận cửa hút.

Đặc biệt cần kiểm tra:

• Cặn tại đáy bể.
• Khu vực ngay trước cửa hút.
• Rác tích tụ phía sau song chắn rác.
• Vật cản tại đoạn chuyển tiếp.
• Bùn tập trung ở một bên bể.

Nếu rung giảm đáng kể sau khi nạo vét hoặc vệ sinh, cần xem lại chu kỳ bảo trì thay vì chỉ xử lý phần máy.

7. Máy đang vận hành ngoài vùng làm việc phù hợp

Không phải nguyên nhân nào cũng nằm hoàn toàn ở bể hút.

Nếu lưu lượng hoặc cột áp thực tế khác xa điều kiện máy được lựa chọn, dòng chảy bên trong máy cũng có thể trở nên không ổn định.

Vì vậy khi chẩn đoán cần kiểm tra đồng thời:

• Q thực tế.
• H thực tế.
• Dòng điện motor.
• Số tổ máy đang chạy.
• Trạng thái van và đường ống.

Đây là bước cần thiết để tránh quy toàn bộ nguyên nhân cho bể hút.

5 dấu hiệu cho thấy nên kiểm tra bể hút trước

Không cần tháo máy ngay để có manh mối đầu tiên. Quan sát mối quan hệ giữa rung và điều kiện vận hành thường giúp nhận biết khá nhanh vấn đề có liên quan tới thủy lực đầu hút hay không.

Nên ưu tiên kiểm tra bể hút nếu xuất hiện một hoặc nhiều dấu hiệu sau:

1. Máy rung mạnh hơn khi mực nước bể giảm.
2. Một máy chạy ổn nhưng nhiều máy cùng chạy thì rung tăng.
3. Mức rung thay đổi rõ khi lưu lượng thay đổi.
4. Xuất hiện xoáy hoặc khí tại khu vực cửa hút.
5. Hai máy cùng model nhưng chỉ máy ở một vị trí bể thường xuyên rung.

Dấu hiệu thứ năm đặc biệt đáng lưu ý. Nếu đổi điều kiện vận hành mà sự cố vẫn gắn với một vị trí cụ thể trong bể, cần kiểm tra pump bay đó thay vì chỉ tập trung vào chính máy.

Quy trình kiểm tra tại hiện trường trước khi tháo máy

Chẩn đoán nên bắt đầu từ dữ liệu đơn giản nhất rồi mới tiến tới các phép đo chuyên sâu. Mục tiêu là tìm ra điều kiện khiến rung xuất hiện và xem nó có lặp lại hay không.

Bước 1: Ghi lại mực nước

Không chỉ ghi “máy rung”, mà phải ghi máy bắt đầu rung ở mực nước nào. Nếu hiện tượng lặp lại quanh cùng một mức nước, cần kiểm tra độ ngập và dòng hút.

Bước 2: Chạy từng tổ máy riêng

So sánh mức rung của từng máy khi vận hành độc lập. Việc này giúp tách vấn đề của một máy riêng khỏi ảnh hưởng do nhiều tổ máy cùng hút nước.

Bước 3: Thử các tổ hợp vận hành

Ví dụ:

• Máy 1.
• Máy 2.
• Máy 1 + 2.
• Máy 1 + 2 + 3.

Nếu rung chỉ tăng khi số máy hoạt động tăng, cần xem lại khả năng phân phối nước trong bể.

Bước 4: Quan sát dòng nước tại bể

Kiểm tra:

• Xoáy trên mặt.
• Dòng dồn về một phía.
• Mực nước giữa các khoang.
• Rác tích tụ.
• Vùng nước gần như không chuyển động.

Các dấu hiệu trực quan này thường rất hữu ích trước khi tiến hành đo chuyên sâu.

Bước 5: Đối chiếu Q, H và dòng điện

Rung nên được xem cùng với dữ liệu vận hành. Nếu mức rung tăng đồng thời với thay đổi lớn về Q hoặc H, cần kiểm tra cả điểm làm việc của máy và điều kiện đầu hút.

Bước 6: Kiểm tra lại phần cơ khí

Sau khi đã có dữ liệu thủy lực, tiếp tục kiểm tra:

• Căn chỉnh.
• Ổ trục.
• Rotor.
• Khớp nối.
• Bệ máy.
• Liên kết kết cấu.

Hai nhóm nguyên nhân có thể cùng tồn tại nên không được loại trừ máy chỉ vì bể hút có vấn đề.

Chẩn đoán nhanh theo hiện tượng

Không có một dấu hiệu đơn lẻ đủ để kết luận nguyên nhân. Tuy nhiên, ghép nhiều biểu hiện cùng lúc sẽ giúp khoanh vùng nhanh hơn.

Hiện tượng	Hạng mục nên ưu tiên kiểm tra
Rung khi mực nước xuống thấp	Độ ngập, xoáy mặt
Một máy ổn, nhiều máy rung	Phân phối dòng trong bể
Rung kèm Q dao động	Dòng tiếp cận, pre-swirl
Rung xuất hiện sau thời gian dài vận hành	Bùn, rác, cặn
Chỉ một vị trí máy thường xuyên gặp vấn đề	Hình học pump bay
Rung ở mọi chế độ	Cơ khí, điện, kết cấu
Rung kèm dấu hiệu bất thường tại đầu hút	Tiếp tục kiểm tra thủy lực đầu hút

Khi nào nên sửa bể hút thay vì thay máy?

Nếu thiết bị cơ khí vẫn đáp ứng nhưng vấn đề liên tục lặp lại theo cùng một mực nước, cùng số lượng máy hoặc cùng vị trí trong bể, thay máy có thể không xử lý được nguyên nhân gốc.

Cần xem xét cải tạo bể khi phát hiện:

• Dòng vào lệch rõ rệt.
• Độ ngập thực tế thường xuyên không đảm bảo.
• Các tổ máy ảnh hưởng mạnh lẫn nhau.
• Đoạn chuyển tiếp vào bể không phù hợp.
• Cặn làm biến dạng đáng kể khu vực hút.
• Xoáy xuất hiện lặp lại trong cùng chế độ vận hành.

Giải pháp cụ thể có thể liên quan tới điều chỉnh hình học, kết cấu hướng dòng, chế độ mực nước hoặc các thiết bị hỗ trợ đầu hút. Không nên mặc định cứ có rung là bổ sung giếng giả hay ống lồng bơm.

Khi nào cần CFD hoặc mô hình thủy lực?

Không phải trạm nào cũng cần mô phỏng. Nhưng với hệ thống lớn, nhiều tổ máy và hình học bể phức tạp, quan sát trên mặt nước đôi khi không phản ánh được dòng chảy đang diễn ra dưới bể.

Nên xem xét phân tích sâu hơn khi:

• Trạm có nhiều tổ máy lưu lượng lớn.
• Dòng vào bể không đối xứng.
• Bể hiện hữu bị giới hạn mặt bằng.
• Đã chỉnh sửa nhiều lần nhưng sự cố vẫn lặp lại.
• Cần cải tạo nhưng không thể thử sai trực tiếp trên công trình.
• Chi phí dừng trạm hoặc sửa sai rất lớn.

Mô phỏng hoặc mô hình thủy lực giúp kiểm tra phân bố vận tốc, vùng xoáy và tương tác giữa các cửa hút trước khi quyết định cải tạo.

Xử lý rung phải nhìn toàn bộ cụm đầu hút

Tại trạm bơm lớn, máy chỉ là một mắt xích. Dòng nước trước khi tới bánh công tác còn đi qua tuyến dẫn, khu vực chắn rác, bể hút và các kết cấu đầu hút.

Vì vậy khi xử lý sự cố cần xem đồng thời các hạng mục như:

• Song chắn rác.
• Thiết bị thu gom rác.
• Bể hút.
• Giếng giả.
• Ống lồng bơm.
• Thiết bị bơm.
• Cảm biến mực nước.
• Tủ điện và chế độ điều khiển.

PENDIN tập trung triển khai các nhóm thiết bị và kết cấu phục vụ trạm bơm theo điều kiện thực tế của từng công trình. Cách tiếp cận này giúp việc kiểm tra sự cố không dừng ở riêng máy bơm mà xem xét toàn bộ đường đi của nước tới thiết bị.

Kết luận

Máy bơm rung tại bể hút chưa chắc đồng nghĩa máy đã hỏng. Nếu rung thay đổi theo mực nước, số tổ máy hoặc trạng thái dòng trong bể, cần kiểm tra thủy lực đầu hút trước khi quyết định tháo hoặc thay máy.
