Gia Công Thiết Bị Bơm Phi Tiêu Chuẩn Theo Yêu Cầu Công Trình

Không phải mọi thiết bị trong trạm bơm đều có thể mua sẵn theo catalogue. Máy bơm có model và thông số xác định, nhưng hố bơm, cao độ đường ống, vị trí neo, khoảng cách mặt bích và không gian lắp đặt của mỗi công trình lại khác nhau. Đây là lúc cần đến gia công thiết bị bơm phi tiêu chuẩn. Pendin thiết kế và gia công các chi tiết, cụm cơ khí theo bản vẽ hoặc kích thước khảo sát thực tế, giúp kết nối chính xác giữa máy bơm – hệ thống đường ống – kết cấu trạm bơm.

Thiết bị bơm phi tiêu chuẩn là gì?

Thiết bị bơm phi tiêu chuẩn không phải là “máy bơm tự chế”. Đây là những chi tiết và cụm cơ khí được thiết kế riêng để máy bơm có thể lắp đặt, kết nối và vận hành đúng trong điều kiện cụ thể của từng công trình.

Nếu thiết bị tiêu chuẩn được sản xuất theo kích thước cố định của nhà sản xuất, thiết bị phi tiêu chuẩn thường phải dựa trên:

• Model và kích thước máy bơm.
• Cao độ lắp đặt.
• Kích thước hố/bể.
• Tim tuyến đường ống.
• Vị trí mặt bích.
• Kết cấu bê tông.
• Điểm neo.
• Không gian tháo lắp và bảo trì.

Do đó, giá trị lớn nhất của gia công phi tiêu chuẩn nằm ở khả năng làm cho thiết bị vừa với cả máy bơm lẫn công trình thực tế.

Thiết bị bơm phi tiêu chuẩn gồm những hạng mục nào?

Tùy cấu hình trạm, Pendin có thể triển khai nhiều nhóm cơ khí khác nhau. Không phải công trình nào cũng cần đầy đủ tất cả các hạng mục dưới đây.

Hạng mục	Vai trò
Ống lồng bơm	Phối hợp cụm bơm với hố/bể
Giếng giả	Tổ chức vùng hút theo thiết kế
Spool đường ống	Kết nối máy bơm với tuyến ống
Côn, cút, mặt bích	Chuyển đổi và kết nối tuyến
Khung gá	Định vị thiết bị
Bệ đỡ	Đỡ máy/cụm cơ khí
Giá, gối đỡ đường ống	Giữ và phân bố tải tuyến ống
Sàn thao tác	Phục vụ vận hành, bảo trì
Nắp hố	Che chắn và tạo vị trí tiếp cận
Dầm/kết cấu nâng	Phục vụ tháo lắp thiết bị

Ngoài các nhóm trên, Pendin còn gia công các chi tiết cơ khí đặc thù theo bản vẽ và yêu cầu riêng của dự án.

Khi nào phải gia công thiết bị riêng cho trạm bơm?

Nhu cầu gia công phi tiêu chuẩn thường xuất hiện khi thiết bị mua sẵn không thể kết nối trực tiếp với mặt bằng hoặc hệ thống hiện hữu. Đặc biệt ở các dự án cải tạo, sai khác giữa hồ sơ và hiện trạng thường khiến việc đo kiểm trước sản xuất trở nên rất quan trọng.

Máy bơm mới không khớp kết cấu hiện hữu

Khi thay đổi model bơm, các thông số như đường kính, chiều cao, vị trí mặt bích hoặc điểm đỡ có thể thay đổi.

Khi đó có thể phải gia công lại:

• Ống lồng.
• Spool.
• Côn chuyển.
• Khung gá.
• Bệ đỡ.
• Giá đường ống.

Cải tạo trạm bơm cũ

Ở trạm đã vận hành nhiều năm, kích thước thực tế có thể khác bản vẽ lưu trữ. Pendin cần khảo sát lại tim tuyến, cao độ và điểm neo trước khi triển khai bản vẽ gia công.

Không gian lắp đặt bị giới hạn

Có những vị trí đường ống không thể sử dụng một cút, spool hay kết cấu tiêu chuẩn do vướng tường, dầm hoặc thiết bị khác. Khi đó chi tiết phải được thiết kế riêng theo khoảng không thực tế.

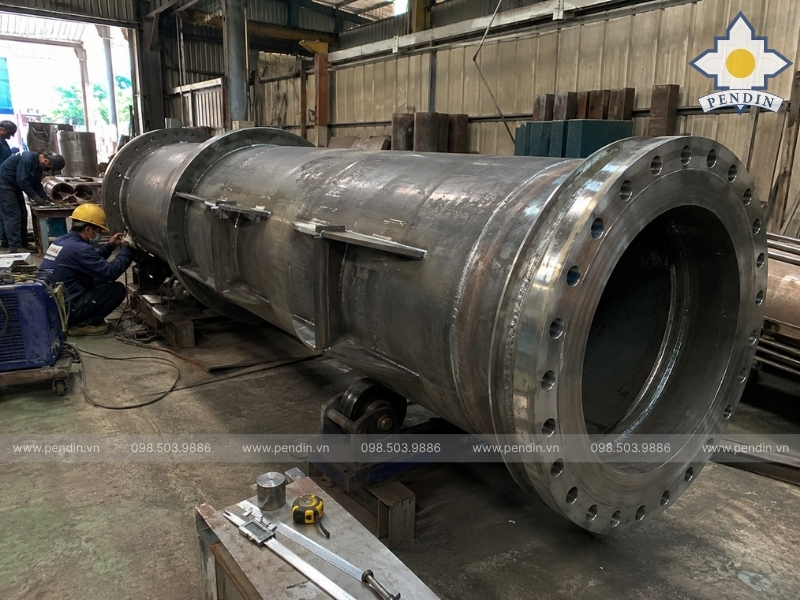

Gia công ống lồng bơm theo model và hố bơm

Ống lồng bơm là một trong những hạng mục tiêu biểu của thiết bị bơm phi tiêu chuẩn. Đây không đơn thuần là một đoạn ống thép có đường kính lớn mà phải phối hợp trực tiếp với model bơm và kết cấu khu vực lắp đặt.

Khi gia công, Pendin kiểm soát các thông số như:

• Đường kính ống lồng.
• Chiều dài.
• Cao độ.
• Mặt bích.
• Gân tăng cứng.
• Chi tiết dẫn hướng.
• Kết cấu đỡ.
• Khoảng hở lắp máy.
• Vị trí liên kết.

Đặc biệt, độ đồng tâm giữa cụm bơm và ống lồng cần được kiểm soát ngay trong quá trình gá, hàn và kiểm tra tại xưởng.

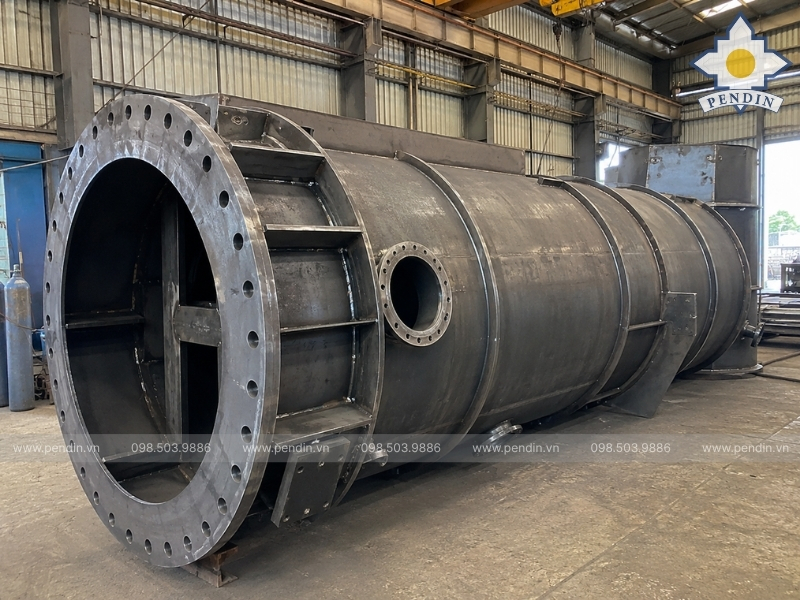

Gia công giếng giả theo hình học vùng hút

Giếng giả được sử dụng trong những cấu hình trạm bơm có yêu cầu riêng về bố trí vùng hút và vị trí máy. Đây là hạng mục gần như luôn phải đi theo kích thước thực tế của từng công trình.

Khi triển khai, Pendin xem xét:

• Đường kính giếng.
• Chiều cao.
• Cao độ lắp đặt.
• Vị trí cửa nước.
• Kết cấu tăng cứng.
• Hệ liên kết.
• Vị trí máy bơm.
• Khả năng tháo lắp.

Với các dự án cải tạo, giếng giả còn phải phù hợp với kết cấu bể/hố đã có, do đó việc khảo sát trước khi sản xuất đặc biệt quan trọng.

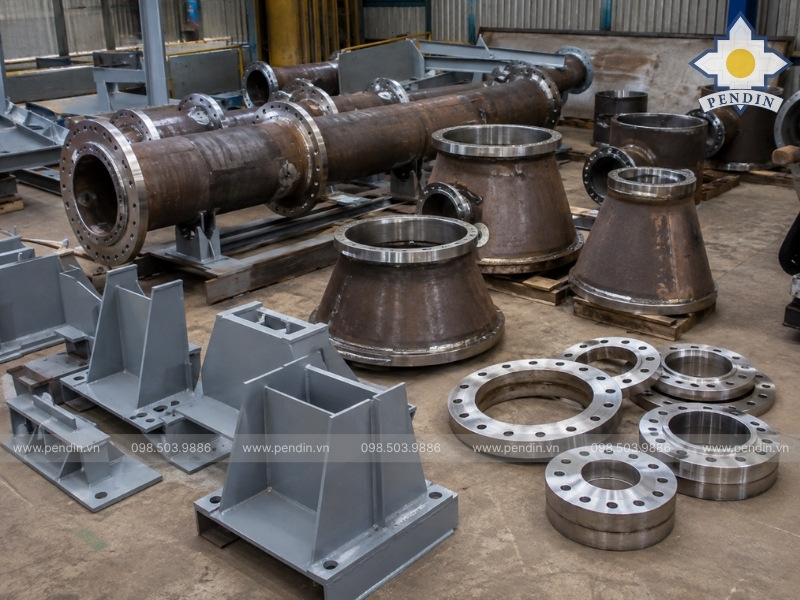

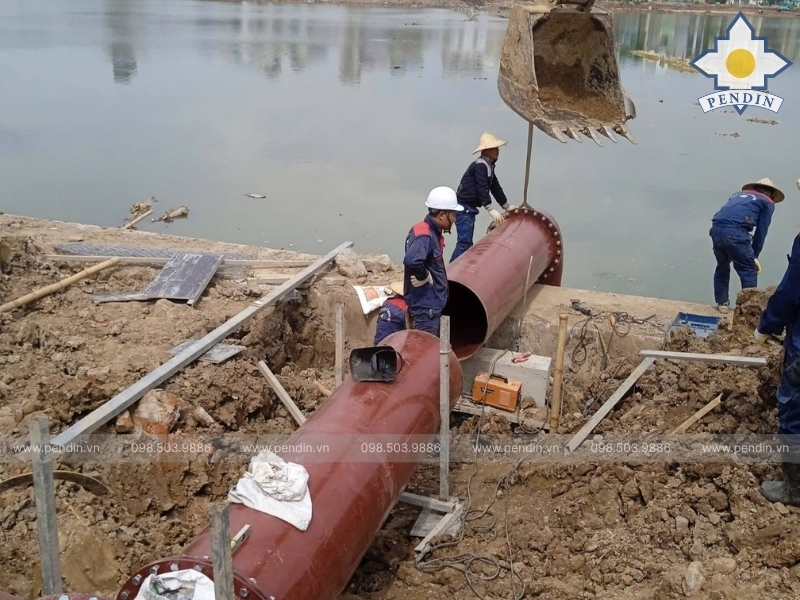

Gia công spool, côn và kết cấu kết nối máy bơm

Khoảng nối giữa cửa bơm và đường ống chính thường không thể giải quyết bằng một đoạn ống tiêu chuẩn. Đây là khu vực cần kiểm soát rất kỹ về tim tuyến, cao độ và mặt bích.

Pendin gia công theo bản vẽ:

• Spool hút/đẩy.
• Côn thu hoặc côn mở.
• Cút.
• Mặt bích.
• Đoạn chuyển hướng.
• Chi tiết kết nối đặc thù.
• Giá và gối đỡ.

Các cụm này phải được phối hợp với cả máy bơm, van và hệ thống đường ống, tránh tình trạng từng thiết bị đúng kích thước riêng nhưng khi đưa ra công trường lại không thể lắp thành một tuyến hoàn chỉnh.

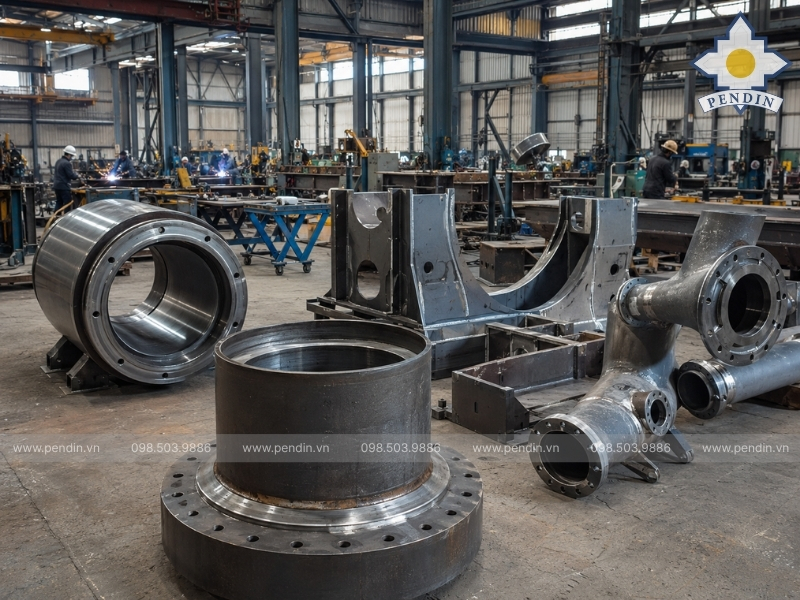

Gia công khung gá, bệ đỡ và giá đường ống

Thiết bị bơm chỉ vận hành tốt khi được định vị trên một hệ kết cấu phù hợp. Gia công khung gá, bệ đỡ và giá đường ống là hạng mục phụ bởi sai lệch tại đây có thể ảnh hưởng trực tiếp đến quá trình căn chỉnh và lắp đặt.

Pendin triển khai gia công các dạng:

• Khung gá thiết bị.
• Bệ đỡ.
• Chân đỡ.
• Giá treo.
• Gối đường ống.
• Khung thép liên kết.
• Kết cấu phụ trợ theo bản vẽ.

Thiết kế cần xét đồng thời tải trọng, vị trí neo, cao độ và khả năng tiếp cận thiết bị khi bảo trì.

Gia công sàn thao tác, nắp hố và kết cấu nâng

Một trạm bơm không chỉ cần thiết bị “lắp được” mà còn phải tính tới lúc tháo ra để kiểm tra hoặc bảo dưỡng. Vì vậy, các kết cấu phục vụ vận hành là một phần quan trọng của hệ cơ khí.

Tùy phạm vi dự án, Pendin gia công:

• Sàn thao tác.
• Lan can.
• Thang leo.
• Nắp hố.
• Dầm nâng.
• Kết cấu monorail theo thiết kế.
• Khung phục vụ nâng hạ.

Máy bơm lắp được nhưng không có không gian để tháo ra bảo trì vẫn là một cấu hình chưa hoàn chỉnh.

Gia công theo bản vẽ hay khảo sát hiện trạng?

Pendin triển khai cả hai hình thức tùy dự án. Điểm khác nhau nằm ở độ tin cậy của dữ liệu đầu vào và mức độ cần kiểm tra thực tế.

Gia công theo bản vẽ	Gia công theo hiện trạng
Có GA/Shop Drawing	Công trình cũ hoặc thiếu hồ sơ
Kích thước đã xác định	Cần đo lại thực tế
Phù hợp dự án mới	Phù hợp cải tạo/thay thế
Sản xuất theo bản vẽ duyệt	Dựng lại kích thước trước thiết kế
Interface được kiểm tra trên hồ sơ	Interface phải kiểm tra tại công trường

Với công trình cải tạo, Pendin ưu tiên kiểm tra kích thước tại vị trí lắp trước khi chốt bản vẽ sản xuất.

6 kích thước phải kiểm soát trước khi gia công

Sai số ở một điểm kết nối có thể khiến toàn bộ cụm thiết bị không lắp được khi ra công trường. Vì vậy, trước khi sản xuất, Pendin đặc biệt kiểm tra sáu nhóm kích thước.

1. Tim máy bơm.
2. Cao độ kết nối.
3. Vị trí và mặt phẳng mặt bích.
4. Khoảng cách lỗ bulông.
5. Vị trí điểm neo.
6. Khoảng hở phục vụ lắp đặt và bảo trì.

Gia công phi tiêu chuẩn khó không nằm ở việc tạo ra một kết cấu thép, mà ở việc đảm bảo toàn bộ điểm giao tiếp khớp với máy bơm, đường ống và kết cấu công trình.

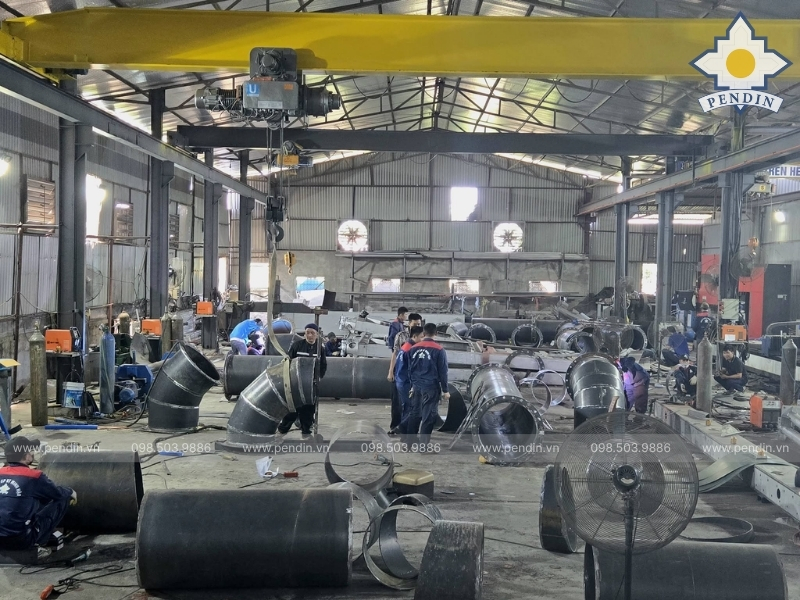

Quy trình gia công thiết bị bơm phi tiêu chuẩn tại Pendin

Mỗi sản phẩm được triển khai từ dữ liệu thực tế của dự án. Pendin kiểm soát từ bước tiếp nhận hồ sơ đến trước khi thiết bị xuất xưởng. BẢN VẼ/KHẢO SÁT → KIỂM TRA INTERFACE → SHOP DRAWING → VẬT LIỆU → CẮT/TẠO HÌNH → GÁ HÀN → HOÀN THIỆN → QA/QC → THỬ LẮP → BÀN GIAO

Kiểm tra các điểm giao tiếp

Đội ngũ kỹ thuật kiểm tra:

• Bơm ↔ ống lồng.
• Bơm ↔ đường ống.
• Ống ↔ van.
• Khung ↔ kết cấu bê tông.
• Thiết bị ↔ điểm neo.

Gá, hàn và kiểm soát biến dạng

Với các cấu kiện lớn, quá trình hàn phải được tổ chức phù hợp để hạn chế sai lệch tim, mặt phẳng và vị trí liên kết.

Kiểm tra và thử lắp

Trước khi bàn giao, Pendin kiểm tra kích thước và khả năng ghép các cụm liên quan theo phạm vi thiết kế.

QA/QC – Làm sao để thiết bị ra công trường lắp vừa?

Đối với thiết bị phi tiêu chuẩn, kiểm tra chất lượng không chỉ tập trung vào mối hàn hay bề mặt. Khả năng lắp ghép mới là một trong những tiêu chí quan trọng nhất.

Hạng mục kiểm tra	Mục tiêu
Kích thước tổng thể	Phù hợp bản vẽ
Độ đồng tâm	Phối hợp bơm và đường ống
Cao độ mặt bích	Khớp tuyến
Vị trí lỗ bulông	Lắp ghép đúng
Độ phẳng/vuông	Hạn chế lệch khi lắp
Mối hàn	Theo yêu cầu hồ sơ
Bề mặt	Phù hợp môi trường làm việc
Thử lắp	Xác nhận khả năng kết nối

Kinh nghiệm Pendin tại các dự án trạm bơm năm 2026

Năng lực gia công phi tiêu chuẩn được hình thành từ việc xử lý các kết cấu có kích thước và điều kiện lắp đặt khác nhau tại từng dự án.

Tại Nhà máy Z117 – Vĩnh Phúc, Pendin triển khai bơm chìm, hệ thống đường ống trạm bơm, cửa chống lũ và tủ điện điều khiển, với giá trị hợp đồng hơn 4,89 tỷ đồng. Đây là dự án thể hiện khả năng phối hợp thiết bị bơm, đường ống, cơ khí và điều khiển trong cùng hệ thống.

Tại Dự án Thụy Phương – Hà Nội, Pendin triển khai nhiều cấu kiện chế tạo riêng như khe cửa van trạm bơm, cửa van, khe lưới chắn rác phía sông, lưới chắn rác, máy vít ty chìm, nắp đậy và bệ đỡ.

Các dự án thực tế là nền tảng để đội ngũ Pendin kiểm soát tốt hơn bài toán kích thước, interface và khả năng lắp đặt tại công trường.

Báo giá gia công thiết bị bơm phi tiêu chuẩn phụ thuộc vào gì?

Không có bảng giá cố định cho nhóm thiết bị này bởi mỗi chi tiết được sản xuất theo bản vẽ và điều kiện khác nhau.

Chi phí phụ thuộc vào:

• Khối lượng gia công.
• Loại vật liệu.
• Chiều dày.
• Hình dạng và độ phức tạp.
• Dung sai yêu cầu.
• Khối lượng hàn.
• Gia công cơ khí.
• Xử lý bề mặt.
• QA/QC và thử lắp.
• Số lượng.
• Phạm vi vận chuyển, lắp đặt.

Để báo giá, khách hàng nên gửi PDF/CAD, BOQ, model bơm, yêu cầu vật liệu, số lượng và kích thước hiện trường nếu có.

Pendin – Chuyên Gia Giải Pháp Cơ Khí Môi Trường Hàng Đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin trực tiếp triển khai nhiều nhóm thiết bị cho trạm bơm và công trình ngành nước.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin có năng lực triển khai:

• Ống lồng bơm.
• Giếng giả.
• Đường ống và spool.
• Khung gá, bệ, giá đỡ.
• Cửa phai, stoplog.
• Song chắn và máy vớt rác.
• Kết cấu thép phụ trợ.
• Thiết bị cơ khí phi tiêu chuẩn theo bản vẽ.

Giải pháp toàn diện và dịch vụ hậu mãi

Pendin đồng hành cùng khách hàng theo chuỗi: Tư vấn → Khảo sát → Thiết kế → Sản xuất → Lắp đặt → Chạy thử → Bảo trì

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, mục tiêu của chúng tôi là đảm bảo thiết bị được gia công phù hợp với chính cấu hình của từng công trình.

Kết luận

Gia công thiết bị bơm phi tiêu chuẩn không đơn thuần là sản xuất một kết cấu kim loại theo kích thước. Quan trọng nhất là kiểm soát chính xác điểm kết nối giữa model máy bơm, đường ống và kết cấu thực tế của trạm.
