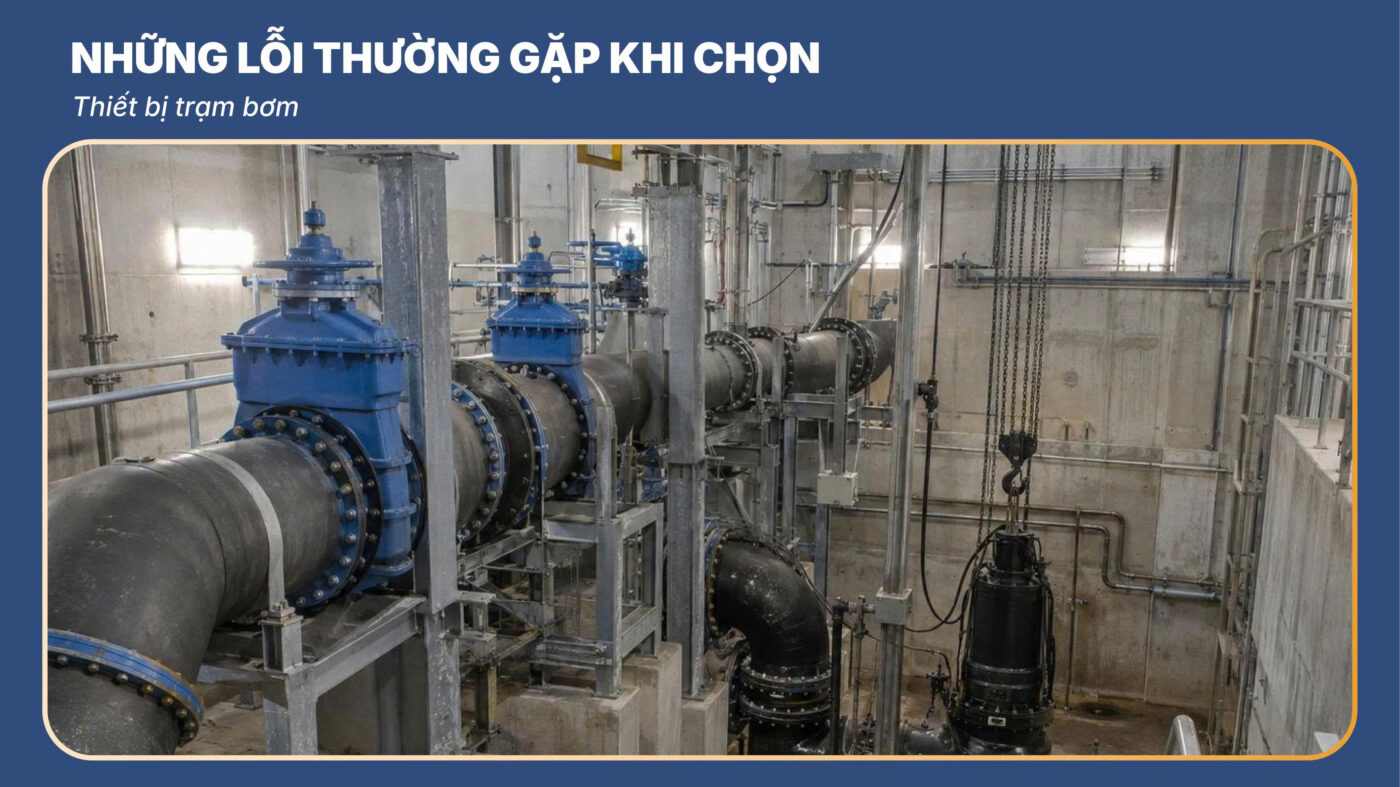

Những lỗi thường gặp khi chọn thiết bị trạm bơm
Th9
Một thiết bị có thể đúng catalogue, đúng công suất và đúng nhà sản xuất nhưng khi đưa vào trạm bơm vẫn hoạt động không như mong muốn. Nguyên nhân nhiều khi không nằm ở chất lượng thiết bị, mà ở việc thiết bị đó được lựa chọn cho sai điều kiện công trình. Máy bơm chọn đủ kW nhưng sai điểm Q–H. Song chắn vừa đúng khẩu độ nhưng nhanh nghẹt vì không tính tải rác. Đường ống đủ lớn để lắp nhưng làm thay đổi điểm làm việc của bơm. Cụm cơ khí hoàn thiện mới phát hiện không có khoảng trống để tháo máy. Tủ PLC đầy đủ phần cứng nhưng thiếu tín hiệu cần thiết để chạy liên động. Đó là lý do Pendin không tách riêng từng sản phẩm khi kiểm tra cấu hình trạm bơm. Chúng tôi xem xét toàn bộ hành trình: Nguồn nước → thu rác → vùng hút → máy bơm → đường ống → van → cửa xả → nâng hạ → điều khiển.
10 lỗi thường gặp khi lựa chọn thiết bị trạm bơm
Sai sót ở khâu lựa chọn thường chỉ lộ rõ khi bắt đầu lắp đặt hoặc chạy thử. Khi đó, việc thay đổi không còn đơn giản vì một thiết bị có thể kéo theo đường ống, kết cấu, điện và các hạng mục liên quan.
| Lỗi lựa chọn | Hậu quả thường gặp |
| Chọn máy bơm theo kW | Sai điểm làm việc |
| Chỉ quan tâm Q, bỏ qua H | Không đạt lưu lượng thực tế |
| Chọn số tổ máy quá đơn giản | Khó vận hành theo tải |
| Bỏ qua điều kiện hút | Rung, hút khí, vận hành không ổn định |
| Chọn song chắn chỉ theo W × H | Nhanh nghẹt hoặc lọt rác |
| Chọn máy vớt theo motor | Không phù hợp tải rác |
| Chọn DN ống theo kinh nghiệm | Tổn thất và H hệ thống thay đổi |
| Dùng sai loại van hoặc cửa | Không kiểm soát đúng dòng |
| Không tính phương án bảo trì | Khó tháo thiết bị |
| Thiết kế điều khiển quá muộn | Cơ khí và PLC không đồng bộ |
1. Chọn máy bơm bắt đầu từ công suất động cơ
Một trong những câu hỏi thường gặp là: “Trạm này dùng bơm bao nhiêu kW?”. Nhưng nếu chưa có lưu lượng và cột áp thì riêng con số kW chưa đủ để xác định tổ máy.
Trình tự lựa chọn hợp lý phải là: Q cần bơm → H hệ thống → điểm làm việc → đường đặc tính máy → model bơm → động cơ
Máy bơm cần đáp ứng đúng lưu lượng tại cột áp làm việc, đồng thời phải phù hợp với điều kiện hút và chế độ vận hành của trạm. Vì vậy: kW là kết quả của quá trình lựa chọn tổ máy, không phải điểm xuất phát.
2. Có Q nhưng không kiểm tra H
Lưu lượng cho biết cần chuyển bao nhiêu nước. Cột áp cho biết máy phải tạo ra mức năng lượng cần thiết để đưa lượng nước đó qua hệ thống.
Hai máy cùng Q nhưng làm việc ở hai mức H khác nhau có thể cần hai model hoàn toàn khác nhau.
Khi kiểm tra H, cần xem xét:
- mực nước hút;
- mực nước xả;
- chiều dài tuyến ống;
- côn, cút và phụ kiện;
- van trên tuyến;
- tổn thất đường ống;
- chế độ vận hành thực tế.
Nếu H hệ thống bị xác định sai, điểm làm việc thực của máy cũng thay đổi.
3. Chia tổng Q cho số máy rồi coi như đã chọn xong
Phép chia lưu lượng chỉ là bước ban đầu. Số tổ máy còn ảnh hưởng đến khả năng chia cấp lưu lượng, dự phòng, bảo trì và cấu hình đường ống.
Cùng một Q tổng nhưng cấu hình 2 máy và 4 máy sẽ khác nhau về:
- lưu lượng mỗi nhánh;
- số lượng van;
- đường ống góp;
- thiết bị điện;
- không gian lắp đặt;
- phương án nâng hạ;
- khả năng dừng một tổ máy để bảo trì.
Sai không nằm ở phép chia. Sai nằm ở việc coi số tổ máy chỉ là một con số toán học mà không xét cách trạm sẽ vận hành thực tế.
4. Chọn đúng model bơm nhưng bỏ qua vùng hút
Catalogue có thể cho thấy tổ máy đáp ứng Q–H, nhưng điều đó chưa bảo đảm bơm sẽ làm việc ổn định nếu vùng hút bố trí không phù hợp.
Các yếu tố cần kiểm tra gồm:
- mực nước thấp nhất;
- cao độ đặt máy;
- dòng nước vào khu vực hút;
- nguy cơ xuất hiện xoáy;
- khả năng cuốn khí;
- khoảng cách giữa các tổ máy;
- hình học hố hoặc bể hút.
Với những cấu hình phù hợp, Pendin phối hợp ống lồng bơm, giếng giả và các kết cấu vùng hút theo model máy và kích thước thực tế của công trình. Đúng model không đồng nghĩa chắc chắn vận hành đúng nếu điều kiện hút bị bỏ qua.
5. Chọn song chắn rác vì vừa kích thước cửa
Song chắn rác không chỉ là một khung thép đặt vừa W × H của cửa lấy nước. Thiết bị này nằm trực tiếp trên hành trình dòng nước trước khi vào khu vực bơm.
Pendin xem xét đồng thời: lưu lượng + loại rác + kích thước rác + khe chắn + chiều sâu + phương án vệ sinh Nếu khe chắn quá lớn, rác có thể tiếp tục đi vào phía trong. Nếu khe quá nhỏ nhưng không có phương án thu gom phù hợp, rác tích tụ nhanh và chính song chắn trở thành điểm cản dòng. Vì vậy, song chắn và thiết bị vớt rác cần được xem xét cùng nhau.
6. Chọn máy vớt rác bằng công suất motor
Motor lớn không cho biết máy có xử lý tốt bèo, cành cây, túi nilon hay các loại rác sợi hay không.
Khi lựa chọn máy vớt rác, Pendin đi theo trình tự: loại rác → tải lượng → năng suất cần vớt → song chắn → chiều sâu → chu kỳ vận hành → vị trí xả rác
Từ đó mới xác định cấu hình phù hợp như gầu vớt rác, máy lược rác hoặc thiết bị thu gom khác theo điều kiện công trình. Motor chỉ là một phần của hệ truyền động, không phải tiêu chí đầu tiên để chọn máy.
7. Chọn đường kính đường ống theo kinh nghiệm
Một lỗi thường gặp là lấy DN của công trình trước rồi áp sang dự án mới vì cho rằng hai trạm có công suất tương đương. Cách làm này dễ làm sai toàn bộ điểm làm việc của hệ thống. Đường ống cần được kiểm tra theo: Q → DN → vận tốc → tổn thất → H hệ thống → điểm làm việc của bơm
Ngoài đường kính ống, còn phải xem xét:
- spool
- côn
- cút
- mặt bích
- van một chiều
- van cô lập
- khớp nối
- giá và gối đỡ.
DN không phù hợp có thể kéo theo thay đổi cả bơm, van và kết cấu đỡ.
8. Coi tất cả van và cửa đều là thiết bị đóng nước
Các thiết bị kiểm soát dòng trong trạm bơm có chức năng khác nhau.
- Van một chiều dùng để hạn chế dòng quay ngược trên tuyến bơm.
- Van cửa lật thường làm việc tại cửa xả, đóng mở theo chênh lệch áp lực để hạn chế nước phía ngoài chảy ngược vào.
- Cửa phai được sử dụng khi cần chủ động đóng, mở hoặc cô lập dòng.
- Stoplog phù hợp với nhiệm vụ cô lập khoang để phục vụ kiểm tra và bảo trì.
Một thiết bị đúng kích thước nhưng sai chức năng vẫn là thiết bị được lựa chọn sai.
9. Thiết bị lắp được nhưng không tháo ra được
Đây là lỗi thường chỉ được phát hiện khi trạm gần hoàn thiện.
Máy bơm có thể lắp đúng vị trí nhưng phía trên lại vướng kết cấu. Van lớn có thể đặt vừa nhưng không đủ khoảng trống để tháo. Một cụm thiết bị nặng nhưng nhà trạm không có phương án nâng phù hợp.
Ngay từ khi lựa chọn cần xác định:
- thiết bị nặng nhất phải tháo;
- hành trình nâng;
- khoảng mở phía trên;
- đường vận chuyển thiết bị;
- vị trí pa lăng;
- dầm hoặc monorail;
- khu vực đặt thiết bị khi bảo trì.
Thiết bị phải được lựa chọn cho cả lúc vận hành và lúc phải tháo ra sửa chữa.
10. Thiết kế xong cơ khí mới bắt đầu nghĩ đến PLC
Một trạm bơm tự động không phải là một hệ cơ khí hoàn thiện rồi mới gắn thêm PLC.
Ngay từ khi lựa chọn thiết bị cần xác định:
- thiết bị cần nhận lệnh gì;
- cần trả về tín hiệu trạng thái nào;
- có cần limit switch hay không;
- có tín hiệu lỗi hoặc quá tải không;
- Local/Remote được tổ chức thế nào;
- thiết bị nào phải chạy liên động;
- điều kiện nào cho phép khởi động hoặc dừng.
Pendin xây dựng logic theo chuỗi: danh sách thiết bị → tín hiệu → I/O → interlock → PLC → HMI/SCADA
Nếu phần điều khiển được triển khai quá muộn, rất dễ xảy ra tình trạng phải bổ sung cảm biến, actuator hoặc sửa lại tủ tại công trường.
Hiện tượng nào cho thấy cấu hình có thể đã chọn sai?
Không phải lỗi nào cũng nhìn thấy ngay trên bản vẽ. Khi trạm vận hành, một số hiện tượng có thể giúp khoanh vùng nhóm cần kiểm tra.
| Hiện tượng tại trạm | Nhóm cần kiểm tra |
| Bơm không đạt Q | Q–H, đường ống, số máy |
| Bơm rung hoặc hút khí | Vùng hút, cao độ, intake |
| Song nhanh bị nghẹt | Khe chắn, tải rác, phương án vớt |
| Máy vớt thường xuyên quá tải | Loại và lượng rác |
| Áp lực tuyến khác dự kiến | DN, tổn thất, van |
| Nước quay ngược | Van một chiều, cửa xả |
| Không tháo được máy | Không gian và thiết bị nâng |
| Auto chạy sai trình tự | I/O, interlock, logic PLC |
Một hiện tượng có thể xuất phát từ nhiều nguyên nhân. Vì vậy, thay ngay một thiết bị chưa chắc đã giải quyết đúng vấn đề.
Sai lầm thường bắt đầu từ giai đoạn nào?
Nhiều vấn đề tưởng là lỗi thiết bị thực chất đã hình thành từ trước khi thiết bị được đặt hàng.
- Trước thiết kế: thiếu Q, H, mực nước hoặc dữ liệu hiện trạng.
- Khi lựa chọn: từng thiết bị được chọn độc lập theo catalogue.
- Khi gia công: các điểm kết nối, cao độ hoặc mặt bích không khớp.
- Khi lắp đặt: bản vẽ và hiện trạng xuất hiện sai lệch.
- Khi tích hợp: cơ khí và điện điều khiển không đồng bộ.
- Khi chạy thử: mới phát hiện chuỗi vận hành không đạt yêu cầu.
Do đó, kiểm tra interface giữa các nhóm thiết bị cần được thực hiện trước khi mọi sai lệch dồn về công trường.
Pendin kiểm tra lại một cấu hình trạm bơm như thế nào?
Khi tiếp nhận một trạm mới hoặc một hệ thống cần cải tạo, Pendin không bắt đầu bằng việc thay thiết bị ngay. Trước tiên cần xác định điểm nghẽn nằm ở đâu.
Quá trình kiểm tra đi theo toàn bộ đường nước: nguồn nước → rác → cửa lấy nước → vùng hút → máy bơm → đường ống → cụm van → cửa xả → nâng hạ → điều khiển
Từ kết quả kiểm tra, từng hạng mục có thể được xác định theo bốn hướng:
- giữ lại;
- cải tạo;
- thay thế;
- bổ sung.
Cách tiếp cận này giúp tránh tình trạng thay máy bơm mới trong khi nguyên nhân thực tế lại nằm ở cửa hút, song chắn, đường ống hoặc cửa xả.
Kinh nghiệm từ các dự án Pendin
Tại nhà máy Z117 – Vĩnh Phúc, Pendin triển khai bơm chìm, hệ thống đường ống trạm bơm, cửa chống lũ và tủ điện điều khiển. Đây là dạng dự án cho thấy thiết bị bơm, hệ cơ khí đường nước và điều khiển cần được phối hợp trong cùng một hệ thống.
Tại dự án Thụy Phương – Hà Nội, Pendin triển khai nhiều nhóm thiết bị gồm khe và lưới chắn rác phía sông, cửa van trạm bơm, máy vít ty chìm, tủ điều khiển cùng các cấu kiện nắp và bệ đỡ.
Với các dự án có nhiều giao diện thiết bị, sai số tại một hạng mục có thể ảnh hưởng trực tiếp đến các hạng mục phía sau. Vì vậy, việc kiểm soát kích thước, vị trí kết nối và trình tự vận hành được thực hiện xuyên suốt từ xưởng đến công trường.
Checklist trước khi chốt thiết bị trạm bơm
Một bộ dữ liệu đầu vào đầy đủ giúp giảm đáng kể nguy cơ lựa chọn sai thiết bị. Trước khi chốt cấu hình, nên chuẩn bị:
- lưu lượng Q thiết kế;
- cột áp H hoặc dữ liệu để xác định H;
- mực nước min/max;
- số tổ máy dự kiến;
- model bơm nếu đã có;
- kích thước cửa lấy nước;
- loại và tải lượng rác;
- bản vẽ bể hoặc hố hút;
- tuyến đường ống;
- điều kiện cửa xả;
- thiết bị nặng nhất cần tháo;
- danh sách động cơ;
- yêu cầu Auto/Manual và logic vận hành.
Nếu dữ liệu chưa đầy đủ, cần xác định rõ những phần phải khảo sát hoặc tính toán trước khi đặt thiết bị.
Pendin – Chuyên gia giải pháp cơ khí môi trường hàng đầu
Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin triển khai nhiều hạng mục cho trạm bơm, công trình cấp thoát nước và hệ thống xử lý nước.
Năng lực sản xuất và kinh nghiệm thực tế
Pendin triển khai các nhóm thiết bị như:
- song chắn rác;
- gầu và máy vớt rác;
- đường ống trạm bơm;
- ống lồng và giếng giả;
- cửa kiểm soát dòng;
- thiết bị nâng hạ;
- khung, bệ và kết cấu phi tiêu chuẩn;
- tủ PLC/HMI theo phạm vi dự án.
Kinh nghiệm thực tế giúp đội ngũ Pendin kiểm soát không chỉ từng thiết bị riêng lẻ mà cả khả năng chúng kết nối và vận hành cùng nhau.
Giải pháp toàn diện và dịch vụ hậu mãi
Pendin triển khai theo chuỗi: Tư vấn → khảo sát → thiết kế → sản xuất → lắp đặt → chạy thử → bảo trì
Với phương châm “Chính xác – Bền bỉ – Đồng hành”, chúng tôi tập trung vào việc lựa chọn đúng thiết bị cho đúng nhiệm vụ của công trình.
Kết luận
Sai lầm lớn nhất khi chọn thiết bị trạm bơm là chọn từng thiết bị đúng riêng lẻ nhưng không kiểm tra chúng trong cùng một hệ thống. Một cấu hình phù hợp phải bảo đảm: Q–H đúng → vùng hút phù hợp → bơm đúng điểm làm việc → rác được kiểm soát → đường ống và van đồng bộ → thiết bị có thể tháo bảo trì → PLC vận hành đúng chuỗi
