Xâm thực đường ống hút máy bơm xảy ra do đâu?

Máy bơm kêu như có sỏi, rung mạnh hơn khi mực nước xuống thấp, lưu lượng giảm dù motor vẫn chạy bình thường – đây là những dấu hiệu rất dễ khiến người vận hành nghi ngờ xâm thực. Nhưng nếu chỉ tháo máy để kiểm tra cánh bơm mà không xem lại đường ống hút, hiện tượng có thể tiếp tục xuất hiện sau khi lắp máy trở lại. Về bản chất, xâm thực thường hình thành tại những vùng có áp suất thấp bên trong máy bơm, đặc biệt quanh cửa vào và bánh công tác. Tuy nhiên, đường ống hút, mực nước, cao trình đặt máy, tổn thất trên tuyến và điểm vận hành lại quyết định phần lớn điều kiện áp suất mà bơm nhận được ở phía hút. Vì vậy, khi kiểm tra xâm thực đường ống hút máy bơm, Pendin không chỉ quan sát bản thân tổ máy. Cần tìm rõ hệ thống đang mất khả năng hút ở đâu và vì sao NPSH khả dụng giảm xuống mức bất lợi.

Xâm thực có thực sự xảy ra trong đường ống hút không?

Cách gọi “xâm thực đường ống hút máy bơm” khá phổ biến khi tìm kiếm, nhưng về kỹ thuật cần hiểu chính xác hơn. Đường ống hút thường là một trong những nguyên nhân làm điều kiện hút xấu đi, còn vùng xâm thực gây tổn thương thiết bị thường xuất hiện tại những vị trí áp suất thấp trong máy bơm.

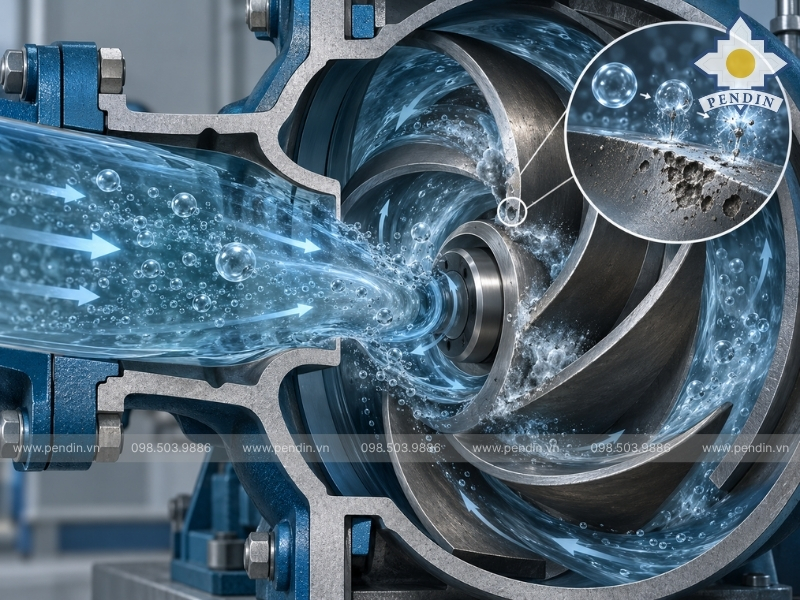

Khi áp suất của chất lỏng giảm xuống gần hoặc thấp hơn áp suất hơi tương ứng với nhiệt độ vận hành, các bọt hơi bắt đầu hình thành. Khi những bọt này đi tới vùng áp suất cao hơn và sụp vỡ, chúng tạo ra dao động, tiếng ồn và tác động cục bộ lên bề mặt kim loại.

Do đó, một tuyến hút được thiết kế hoặc vận hành không phù hợp có thể làm tăng nguy cơ xâm thực thông qua các yếu tố như:

• đường kính quá nhỏ;
• chiều dài lớn;
• nhiều cút và phụ kiện;
• van chưa mở hết;
• song chắn rác bị nghẹt;
• mực nước hút thấp;
• máy đặt quá cao;
• không khí lọt vào tuyến;
• lưu lượng vận hành cao hơn dự kiến.

Điểm cần phân biệt rõ là: đường hút gây giảm điều kiện áp suất, còn xâm thực là hiện tượng xảy ra khi áp suất chất lỏng xuống quá thấp tại vùng nhạy cảm của máy bơm.

NPSHa và NPSHr quyết định nguy cơ xâm thực như thế nào?

NPSH là thông số quan trọng nhất khi đánh giá nguy cơ xâm thực phía hút. Nếu chỉ nhìn vào Q, H hoặc công suất động cơ thì chưa đủ để kết luận máy bơm có làm việc an toàn về khí thực hay không.

NPSHa là gì?

NPSHa là khả năng hút mà hệ thống thực tế cung cấp cho máy bơm.

Nó chịu ảnh hưởng bởi:

• áp suất trên bề mặt nguồn nước;
• cao độ mực nước so với máy;
• áp suất hơi của chất lỏng;
• tổn thất trong đường hút;
• điều kiện môi trường;
• lưu lượng thực tế.

Với một bể hở, có thể hình dung NPSHa theo dạng đơn giản:

NPSHa = cột áp khí quyển + cột áp tĩnh phía hút – áp suất hơi – tổn thất đường hút

Công thức thực tế phải được xác định đúng theo hệ quy chiếu, điều kiện nguồn nước và hồ sơ dự án.

NPSHr là gì?

NPSHr là yêu cầu của chính máy bơm tại một điểm vận hành nhất định. Thông số này được lấy từ dữ liệu của nhà sản xuất.

NPSHr không phải một con số cố định cho mọi lưu lượng. Khi điểm làm việc thay đổi, yêu cầu NPSH của máy cũng có thể thay đổi.

Do đó, một máy chạy bình thường ở Q thấp chưa chắc vẫn an toàn khi lưu lượng được tăng lên.

NPSHa lớn hơn NPSHr đã đủ chưa?

Không nên hiểu đơn giản rằng chỉ cần NPSHa nhỉnh hơn NPSHr là toàn bộ nguy cơ xâm thực đã được loại bỏ.

Thiết kế còn cần một khoảng dự trữ NPSH phù hợp với loại bơm, ứng dụng, vùng vận hành, đặc tính chất lỏng và yêu cầu của nhà sản xuất.

Nói cách khác, việc kiểm tra không nên dừng ở phép so sánh hai con số mà cần xem toàn bộ vùng vận hành mà trạm thực tế sẽ sử dụng.

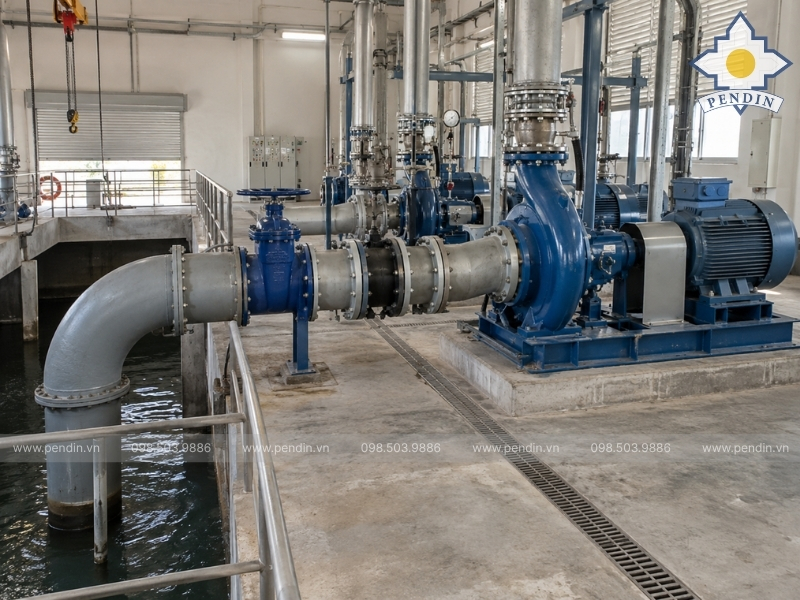

Đường ống hút đang làm giảm NPSHa ở đâu?

Khi một tổ máy xuất hiện dấu hiệu xâm thực, Pendin ưu tiên kiểm tra những hạng mục có khả năng làm tăng tổn thất hoặc làm giảm áp suất phía hút.

Hạng mục	Ảnh hưởng đến điều kiện hút
DN đường hút quá nhỏ	Tăng vận tốc và tổn thất
Tuyến hút dài	Tăng tổn thất ma sát
Nhiều cút	Tăng tổn thất cục bộ
Van chưa mở đủ	Tạo thêm cản trở dòng
Song chắn bị nghẹt	Giảm khả năng cấp nước về vùng hút
Mực nước xuống thấp	Giảm cột áp tĩnh phía hút
Máy đặt quá cao	Làm NPSHa giảm
Không khí lọt vào tuyến	Làm dòng hút mất ổn định
Q vận hành tăng	Tổn thất tăng và điều kiện NPSH thay đổi

Bảng này cũng cho thấy vì sao việc chỉ sửa máy bơm không phải lúc nào cũng giải quyết được vấn đề.

1. Cao trình đặt máy bơm không phù hợp với mực nước hút

Cao trình máy bơm ảnh hưởng trực tiếp đến cột áp tĩnh phía hút. Khi máy được đặt cao hơn nguồn nước, bơm phải làm việc trong điều kiện hút bất lợi hơn so với cấu hình đặt thấp.

Trường hợp đặc biệt cần chú ý là mực nước bể biến động lớn.

Một trạm có thể vận hành ổn định khi bể đầy nhưng bắt đầu xuất hiện tiếng ồn và rung khi mực nước xuống gần mức thấp nhất. Nếu hiện tượng lặp lại đúng theo mực nước, cao trình đặt máy và NPSHa cần được kiểm tra trước.

Đối với thiết kế trạm bơm, cao trình đặt máy không nên xác định chỉ theo thuận tiện bố trí cơ khí. Điều kiện an toàn khí thực phải được xét ngay từ đầu.

2. Đường kính ống hút quá nhỏ

Một tuyến hút có thể lắp vừa với mặt bích bơm nhưng vẫn không phù hợp về thủy lực.

Khi cùng một lưu lượng đi qua tiết diện nhỏ hơn, vận tốc tăng. Tổn thất ma sát và tổn thất qua phụ kiện vì vậy cũng tăng, khiến áp suất còn lại tại đầu hút giảm.

Đây là lý do Pendin không mặc định lấy DN đường hút bằng DN cửa hút của máy.

Đường kính cần được kiểm tra từ:

• Q của tổ máy;
• vận tốc thiết kế;
• chiều dài tuyến;
• số phụ kiện;
• điều kiện NPSH;
• không gian và khả năng gia công.

Trong phạm vi TCVN 13505:2022, vận tốc đường hút được khống chế theo từng nhóm đường kính. Các giá trị này là dữ liệu thiết kế trong phạm vi tiêu chuẩn và không nên dùng như một bảng cố định cho mọi loại bơm.

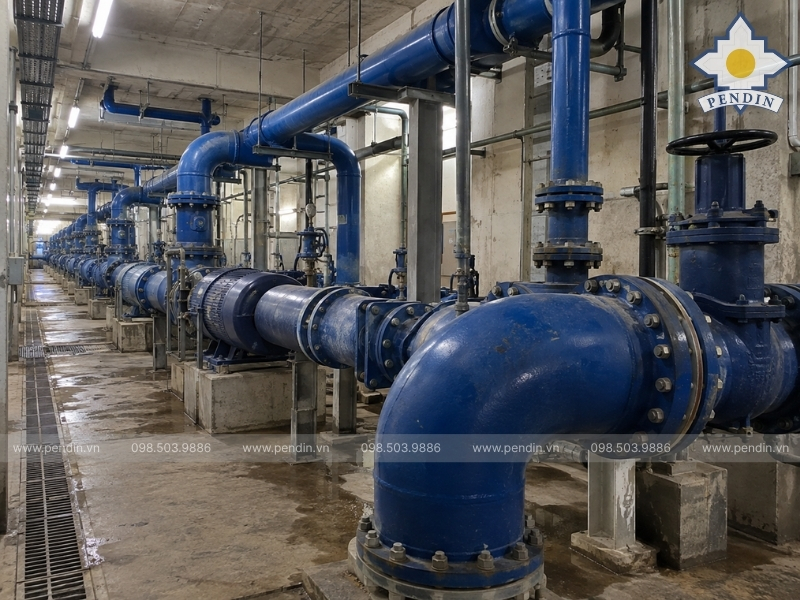

3. Tuyến hút quá dài hoặc có quá nhiều cút

Mỗi mét đường ống và mỗi phụ kiện trên tuyến đều tạo thêm tổn thất. Một tuyến hút kéo dài qua nhiều phòng, nhiều cút hoặc thay đổi cao độ liên tục có thể làm NPSHa giảm đáng kể so với một tuyến ngắn và trực tiếp.

Những vị trí thường cần kiểm tra gồm:

• cút 90°;
• tee;
• côn chuyển tiếp;
• van;
• lọc;
• khớp nối;
• đoạn thay đổi DN.

TCVN 13505:2022 cũng định hướng đường hút nên được bố trí ngắn, hạn chế khuỷu và giảm tổn thất.

Các con số hướng dẫn về chiều dài hoặc số cút trong tiêu chuẩn không nên hiểu như ranh giới tuyệt đối. Nếu mặt bằng bắt buộc tuyến dài hơn, bài toán cần quay về kiểm tra tổn thất và NPSH thực tế.

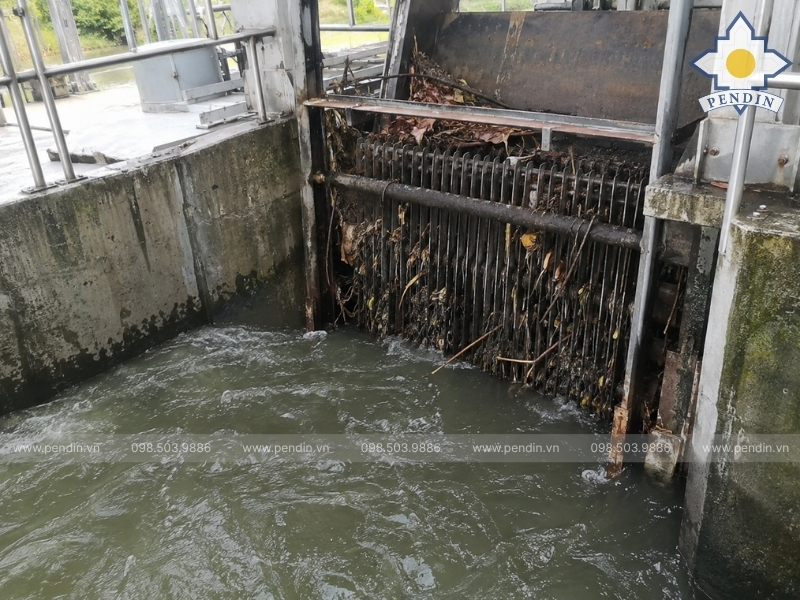

4. Song chắn rác, van hoặc thiết bị phía hút bị cản dòng

Một hệ thống ban đầu được thiết kế đúng vẫn có thể xuất hiện xâm thực sau một thời gian vận hành nếu điều kiện phía hút thay đổi. Ví dụ, song chắn rác bị bèo, túi nilon hoặc cành cây bám kín sẽ làm khả năng cấp nước về bể hút suy giảm. Van phía hút không mở hết hoặc cặn tích tụ trong tuyến cũng làm tổn thất tăng.

Dấu hiệu dễ nhận thấy là:

• bơm hoạt động bình thường sau khi vệ sinh nhưng rung trở lại khi song chắn bẩn;
• lưu lượng giảm dù tốc độ máy không đổi;
• mực nước chênh lớn trước và sau khu vực chắn rác;
• tình trạng nặng hơn khi nhiều máy cùng chạy.

Trong trường hợp này, xử lý cánh bơm sẽ không loại bỏ nguyên nhân.

Hệ chắn rác và thu gom phía trước cần được xem như một phần của điều kiện hút chứ không phải thiết bị phụ đứng độc lập.

5. Không khí lọt vào tuyến hút hoặc tồn tại túi khí

Đây là một trong những tình trạng thường bị nhầm với xâm thực.

Nếu đường hút làm việc ở áp suất thấp hơn khí quyển, một mối nối không kín có thể hút không khí vào mà không nhất thiết phải xuất hiện nước rò ra bên ngoài.

Không khí có thể xâm nhập tại:

• mặt bích;
• gioăng;
• mối nối;
• điểm làm kín;
• các vị trí hở trên tuyến.

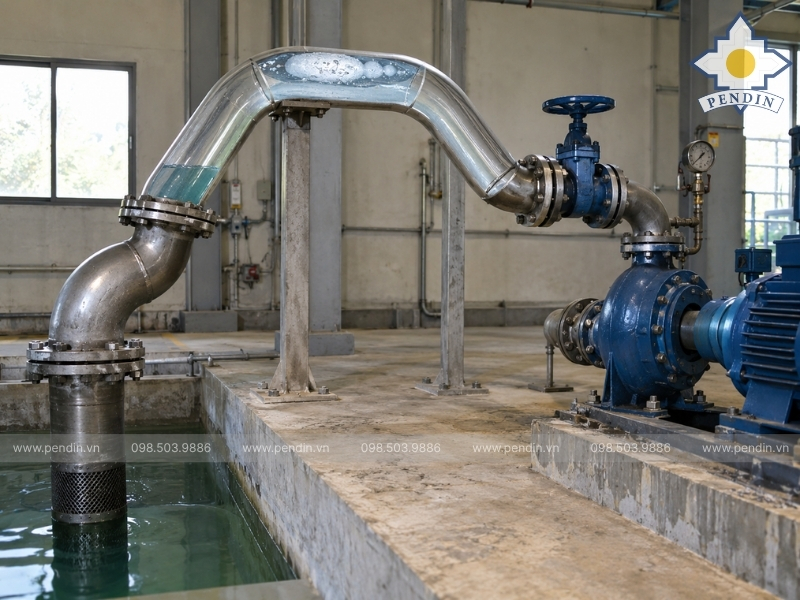

Ngoài ra, bố trí cao độ không phù hợp có thể tạo điểm cao giữ khí.

TCVN 13505:2022 yêu cầu tuyến hút phải kín và trong cấu hình phù hợp, thành trên của đường hút cần bố trí có độ dốc về phía máy để hạn chế khí tích tụ.

Nhưng cần phân biệt rõ: Không khí lọt vào đường hút và xâm thực không phải cùng một hiện tượng. Chúng có thể tạo biểu hiện tương tự, nhưng nguyên nhân và cách xử lý khác nhau.

Xâm thực và hút khí khác nhau thế nào?

Phân biệt hai hiện tượng này rất quan trọng vì nếu chẩn đoán sai, việc thay đổi NPSH hoặc sửa mặt bích có thể không giải quyết đúng nguyên nhân.

Đặc điểm	Xâm thực	Không khí lọt vào đường hút
Nguồn bọt	Hơi của chính chất lỏng	Không khí bên ngoài
Nguyên nhân chính	Áp suất cục bộ quá thấp	Tuyến không kín hoặc khí bị cuốn vào
Khu vực đáng chú ý	Vùng áp suất thấp trong máy	Đường hút và máy
Biểu hiện	Rung, ồn, giảm hiệu suất	Rung, dòng không ổn định, khó mồi
Hướng kiểm tra	NPSH và điểm vận hành	Độ kín và bố trí tuyến

Việc thấy bọt hoặc nghe tiếng ồn chưa đủ để kết luận đó là xâm thực.

6. Máy bơm vận hành ở lưu lượng quá lớn

Điểm làm việc của máy có ảnh hưởng trực tiếp đến điều kiện NPSH.

Khi Q tăng, vận tốc trong đường hút cũng tăng. Tổn thất vì vậy lớn hơn. Đồng thời, NPSHr của máy tại lưu lượng cao có thể tăng.

Điều này tạo ra tình huống:

Máy vận hành ổn định khi chạy ở lưu lượng trung bình nhưng bắt đầu ồn và rung khi mở van nhiều hơn hoặc tăng tốc bằng VFD.

Trường hợp này cần kiểm tra cả:

• Q thực tế;
• H thực tế;
• tốc độ máy;
• đường đặc tính bơm;
• NPSHr tại điểm đang chạy;
• tổn thất của đường hút.

Không nên coi đây chỉ là vấn đề của DN đường ống.

7. Nhiệt độ nước và điều kiện môi trường thay đổi

Áp suất hơi của chất lỏng thay đổi theo nhiệt độ. Khi nhiệt độ nước tăng, khả năng hình thành hơi tại vùng áp suất thấp cũng thay đổi và dự trữ chống xâm thực có thể giảm.

Điều kiện khí quyển cũng có ảnh hưởng.

Một hệ thống đặt ở vùng cao có áp suất khí quyển khác với công trình gần mực nước biển. Vì vậy không nên sao chép nguyên một cấu hình cao trình máy từ công trình này sang công trình khác mà không kiểm tra lại điều kiện thực tế.

Đây là nhóm nguyên nhân ít gặp hơn tại nhiều trạm nước thông thường, nhưng vẫn phải được xem xét khi đánh giá NPSH chính xác.

Vì sao máy chỉ xâm thực khi mực nước bể xuống thấp?

Đây là tình huống rất điển hình.

Khi mực nước giảm, phần cột áp tĩnh mà hệ thống cung cấp cho cửa hút cũng giảm. Nếu thiết kế ban đầu có dự trữ NPSH thấp, mức nước giảm có thể đưa hệ thống từ trạng thái vận hành ổn định sang vùng bất lợi.

Ngoài ra, khi mực nước xuống quá thấp còn có thể xuất hiện:

• xoáy mặt;
• cuốn khí;
• thay đổi dòng vào miệng hút;
• rác tập trung nhiều hơn tại vùng hút.

Vì vậy, nếu máy chỉ rung hoặc kêu khi bể xuống thấp, cần kiểm tra đồng thời NPSH và hình học intake.

Vì sao chạy thêm tổ máy có thể làm xâm thực nặng hơn?

Một trạm sử dụng nhiều bơm có thể vận hành tốt khi một máy chạy nhưng bắt đầu xuất hiện vấn đề khi hai hoặc ba máy cùng hoạt động.

Nguyên nhân là tổng lưu lượng qua hệ thống hút tăng.

Nếu nhiều máy dùng chung:

• cửa lấy nước;
• bể hút;
• ống góp;
• song chắn;
• tuyến hút chung;

thì vận tốc và tổn thất tại các đoạn dùng chung sẽ tăng khi số máy vận hành tăng.

Khi đó, điều kiện hút của từng máy cũng thay đổi.

Đây là lý do một tuyến góp hút phải được kiểm tra ở nhiều chế độ, không chỉ tại trường hợp một máy vận hành.

Dấu hiệu nào cho thấy cần kiểm tra xâm thực?

Xâm thực thường được người vận hành nhận ra qua tiếng ồn và rung, nhưng cần kết hợp nhiều dấu hiệu trước khi đi đến kết luận.

Hiện tượng	Hướng kiểm tra
Tiếng giống sỏi trong buồng bơm	NPSH và điều kiện hút
Rung tăng khi mực nước giảm	Cao trình máy, NPSHa
Lưu lượng giảm	Cản dòng, bơm, đường hút
Rung tăng khi Q tăng	NPSHr và tổn thất hút
Hiện tượng giảm khi giảm tốc	Điểm Q-H và NPSH
Bơm khó mồi	Kiểm tra hút khí trước
Chạy nhiều máy mới xuất hiện	Hệ hút chung và tổng Q
Cánh xuất hiện rỗ bề mặt	Cần kiểm tra xâm thực và các dạng ăn mòn khác

Tiếng ồn và rung là dấu hiệu, không phải bằng chứng duy nhất để kết luận xâm thực.

Cách xử lý phải dựa vào nguyên nhân nào đang làm NPSH giảm

Không có một biện pháp duy nhất để xử lý mọi trường hợp xâm thực. Pendin ưu tiên xác định điều kiện gây ra hiện tượng trước rồi mới thay đổi hệ thống.

Khi cao trình đặt bơm quá bất lợi

Cần đánh giá khả năng điều chỉnh cao trình đặt máy hoặc cải thiện mức nước khả dụng phía hút.

Với trạm đang vận hành, việc hạ máy có thể ảnh hưởng lớn đến kết cấu nên cần xem xét tổng thể trước khi quyết định.

Khi đường kính ống hút không phù hợp

Cần tính lại Q, vận tốc, tổn thất và NPSH.

Trong một số trường hợp có thể phải cải tạo tuyến, thay DN hoặc thay đổi spool và đoạn chuyển tiếp.

Khi tuyến quá dài hoặc nhiều cút

Cần tìm khả năng rút ngắn tuyến, giảm phụ kiện hoặc thay đổi layout.

Không nên chỉ tăng DN mà giữ nguyên mọi bất lợi về bố trí.

Khi song chắn hoặc thiết bị phía trước bị nghẹt

Cần xử lý nguyên nhân gây cản dòng và đánh giá lại phương án thu gom rác nếu tình trạng lặp lại thường xuyên.

Khi đường hút lọt khí

Phải kiểm tra kín mặt bích, gioăng, liên kết và các điểm có nguy cơ hút khí. Đồng thời kiểm tra cao độ tuyến để loại bỏ các vị trí có khả năng giữ khí.

Khi máy chạy ngoài vùng phù hợp

Cần kiểm tra lại Q-H thực tế và dữ liệu máy bơm. Có thể phải thay đổi chế độ vận hành, tốc độ hoặc lựa chọn lại tổ máy nếu cấu hình hiện tại không còn phù hợp.

Những sai lầm thường gặp khi xử lý xâm thực

Xâm thực là vấn đề của cả tổ máy và hệ thống phía hút. Vì vậy xử lý chỉ một bộ phận mà không xác định nguyên nhân thường dẫn tới hiện tượng tái diễn.

• Chỉ thay cánh bơm bị rỗ: Cánh mới vẫn có thể tiếp tục xuống cấp nếu NPSHa của hệ thống không được cải thiện.
• Thấy rung là kết luận xâm thực: Rung còn có thể do mất cân bằng, sai tâm, ổ bi, giá đỡ hoặc cộng hưởng đường ống.
• Thấy bọt khí là kết luận xâm thực: Cần phân biệt hơi của chất lỏng với không khí lọt từ bên ngoài.
• Tăng DN nhưng không kiểm tra cao trình: Nếu phần lớn vấn đề nằm ở cao trình đặt máy hoặc mực nước, tăng DN có thể chưa đủ.
• Chỉ kiểm tra NPSH ở một điểm vận hành: Trạm có thể chạy nhiều lưu lượng và nhiều số lượng tổ máy khác nhau. Cần kiểm tra các trạng thái thực tế.
• Cho rằng NPSHa vừa lớn hơn NPSHr là đủ: Hệ thống vẫn cần dự trữ NPSH phù hợp với ứng dụng và hướng dẫn nhà sản xuất.

Khi nào cần thiết kế lại đường ống hút?

Không phải mọi trường hợp xâm thực đều cần thay đường ống. Tuy nhiên, cải tạo tuyến hút nên được xem xét nếu các bất lợi nằm ngay trong cấu hình hiện tại.

Một số trường hợp thường cần đánh giá lại gồm:

• DN nhỏ so với Q mới;
• tuyến hút quá dài;
• nhiều cút không cần thiết;
• bố trí tạo điểm giữ khí;
• mặt bằng đã thay đổi;
• thay bơm lớn hơn nhưng giữ nguyên tuyến hút;
• tăng số lượng máy chạy đồng thời;
• xâm thực lặp lại sau nhiều lần sửa máy;
• NPSHa không đủ trong mực nước vận hành thấp nhất.

Lúc này, mục tiêu không chỉ là “làm bơm hết kêu” mà phải đưa hệ thống trở lại điều kiện hút phù hợp.

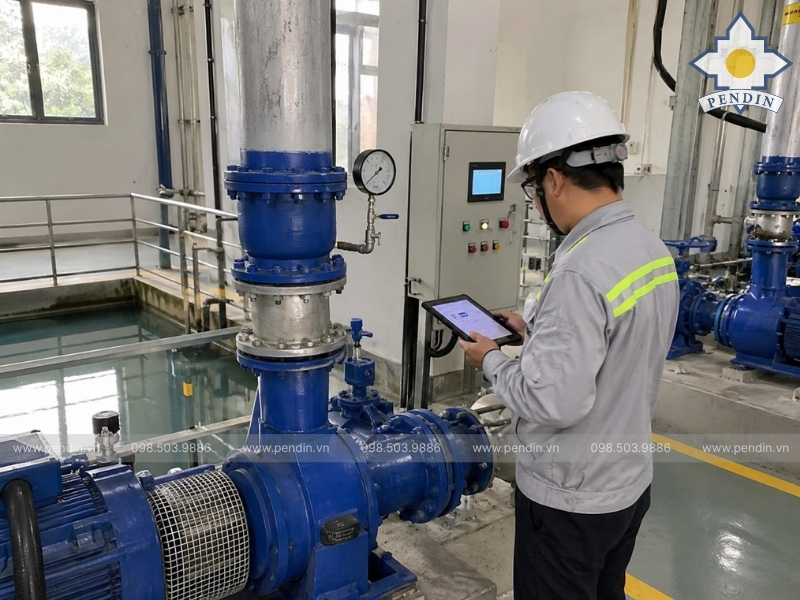

Pendin kiểm tra hệ thống phía hút như thế nào?

Khi tiếp nhận một trạm có dấu hiệu rung, ồn hoặc giảm lưu lượng, Pendin ưu tiên kiểm tra cả tổ máy và hệ thống phía trước thay vì mặc định thiết bị bơm đã hỏng.

Đầu tiên, đội ngũ kỹ thuật rà soát Q-H thực tế, model bơm, NPSHr và mực nước vận hành. Sau đó, tuyến hút được kiểm tra về DN, chiều dài, phụ kiện, tình trạng van, song chắn, mặt bích và các vị trí có khả năng hút hoặc giữ khí.

Nếu nguyên nhân liên quan tới thiết bị cơ khí phía hút, tùy phạm vi dự án Pendin có thể triển khai:

• điều chỉnh đường ống;
• gia công lại spool;
• côn và cút;
• mặt bích;
• giá và gối đỡ;
• ống lồng bơm;
• giếng giả;
• hệ song chắn và thu gom rác;
• các kết cấu phi tiêu chuẩn liên quan.

Sau khi thay đổi, hệ thống cần được chạy thử lại ở các chế độ có khả năng gây xâm thực để kiểm tra hiệu quả xử lý.

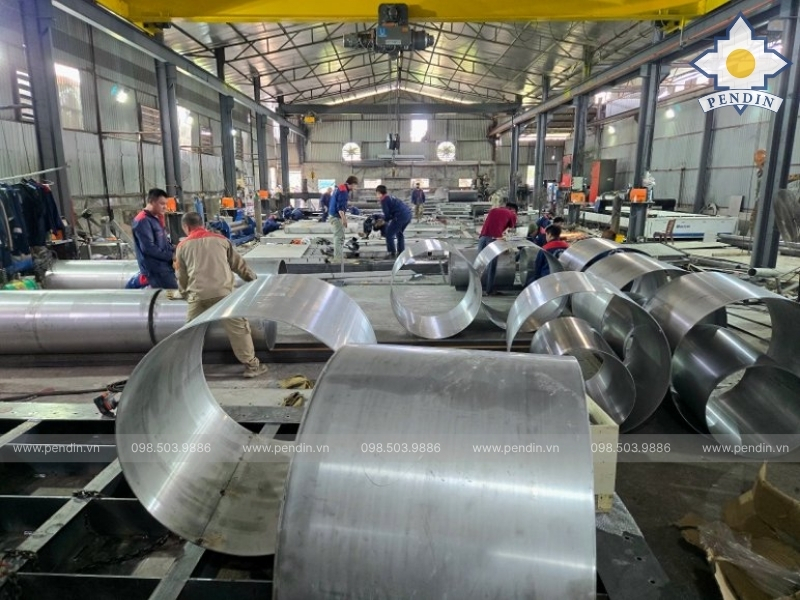

Pendin – Chuyên gia giải pháp cơ khí môi trường hàng đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin triển khai nhiều hạng mục phục vụ trạm bơm, công trình cấp thoát nước và hệ thống xử lý nước.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin có kinh nghiệm triển khai các nhóm thiết bị liên quan trực tiếp tới phía hút và hệ đường nước như:

• đường ống trạm bơm;
• spool, côn, cút và mặt bích;
• ống lồng bơm;
• giếng giả;
• song chắn rác;
• gầu và máy vớt rác;
• khung bệ và giá đỡ;
• cửa phai và stoplog;
• van cửa lật;
• thiết bị nâng hạ;
• tủ PLC/HMI theo phạm vi dự án.

Kinh nghiệm thực tế giúp Pendin nhìn bài toán theo toàn hệ thống thay vì chỉ tập trung vào một thiết bị riêng lẻ.

Giải pháp toàn diện và dịch vụ hậu mãi

Pendin triển khai từ tư vấn, khảo sát, thiết kế đến sản xuất, lắp đặt, chạy thử và bảo trì.

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, chúng tôi ưu tiên xác định đúng nguyên nhân trước khi thay đổi đường ống hoặc thiết bị.

Kết luận

Xâm thực đường ống hút máy bơm không nên được hiểu đơn giản là một lỗi nằm trong đoạn ống. Vấn đề cốt lõi là hệ thống phía hút đang cung cấp điều kiện áp suất như thế nào cho máy bơm. Khi xuất hiện rung, tiếng lạo xạo hoặc giảm lưu lượng, cần kiểm tra đồng thời mực nước, cao trình máy, DN đường hút, chiều dài tuyến, cút, van, song chắn, khả năng hút khí, điểm Q-H và NPSH của tổ máy. Đặc biệt, sửa hoặc thay cánh bơm chỉ xử lý hậu quả nếu nguyên nhân thực sự nằm ở hệ thống hút. Muốn hạn chế hiện tượng tái diễn, cần tìm được vị trí đang làm NPSHa suy giảm và xử lý đúng tại đó.
