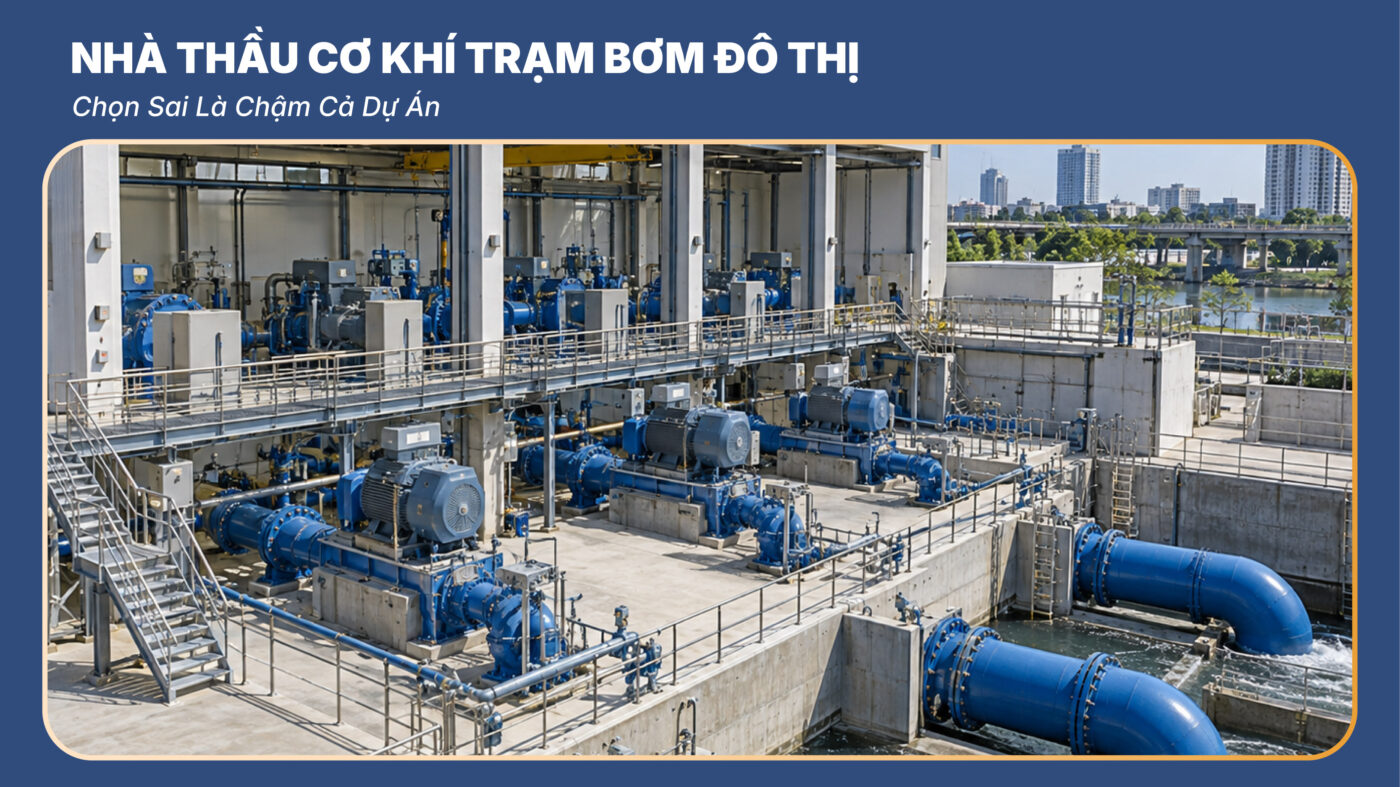

Nhà Thầu Cơ Khí Trạm Bơm Đô Thị: Chọn Sai Là Chậm Cả Dự Án

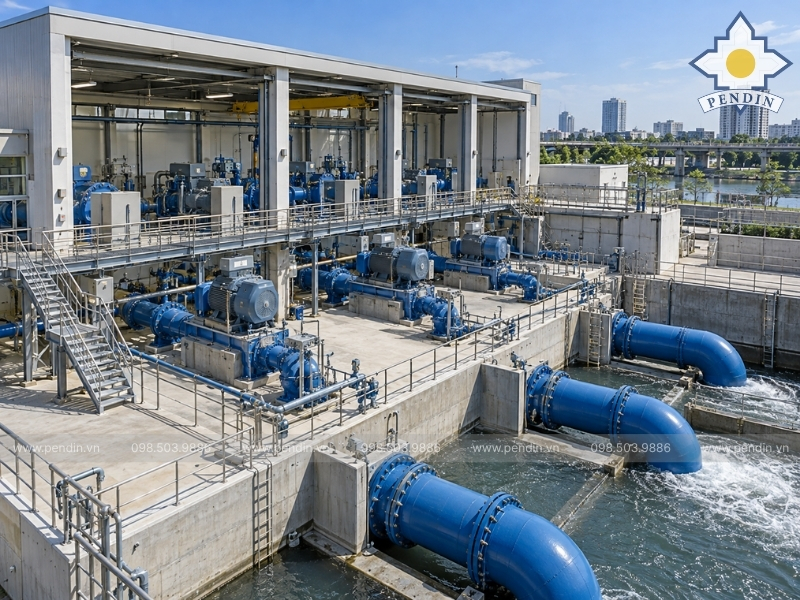

Một gói cơ khí trạm bơm đô thị hiếm khi chỉ có một thiết bị đứng độc lập. Đằng sau mỗi hạng mục là hàng loạt điểm kết nối với phần xây dựng, đường ống, máy bơm, điện, điều khiển và các cấu kiện khác trong cùng công trình. Chỉ cần sai cao độ, sai kích thước chờ hoặc một mặt bích không đúng tâm, thiết bị dù đã hoàn thiện vẫn có thể không lắp được. Vì vậy, lựa chọn nhà thầu cơ khí trạm bơm đô thị không nên chỉ dựa vào giá chào mà cần nhìn vào năng lực triển khai toàn bộ vòng đời của gói thiết bị.

Nhà thầu cơ khí trạm bơm đô thị thực sự phải làm những gì?

Một nhà thầu cơ khí không chỉ nhận bản vẽ rồi đưa về xưởng gia công. Với các dự án trạm bơm đô thị, phạm vi công việc thường bắt đầu từ lúc tiếp nhận hồ sơ và chỉ kết thúc khi thiết bị được lắp đặt, kiểm tra và phối hợp vận hành ổn định tại công trường.

Tùy từng dự án, phạm vi cơ khí có thể liên quan tới:

• song chắn rác;
• máy và thiết bị thu gom rác;
• thiết bị bơm theo phạm vi dự án;
• hệ thống đường ống và phụ kiện;
• ống lồng bơm;
• giếng giả;
• khung bệ, giá đỡ;
• nắp đậy;
• thiết bị nâng hạ;
• sàn thao tác, lan can, thang kỹ thuật;
• tủ điện và các hạng mục điều khiển liên quan.

Khó khăn lớn nhất không phải chế tạo từng thiết bị riêng lẻ mà là làm sao để toàn bộ các hạng mục này phù hợp với cùng một bộ hồ sơ, cùng mặt bằng công trường và cùng tiến độ dự án.

Vì sao chọn sai nhà thầu có thể làm chậm cả dự án?

Trạm bơm đô thị là công trình có mức độ liên kết cao giữa nhiều bộ môn. Một lỗi nhỏ trong gói cơ khí có thể khiến phần xây dựng, điện hoặc lắp đặt phải chờ xử lý theo. Ví dụ, thiết bị đã sản xuất xong nhưng:

• cao độ thực tế khác shop drawing;
• bulông chờ không trùng với chân đế;
• mặt bích đường ống lệch tâm;
• không đủ khoảng trống để đưa thiết bị vào;
• kích thước lỗ chờ không phù hợp;
• phương án nâng hạ chưa được tính trước;
• tín hiệu giữa thiết bị và tủ điều khiển chưa được thống nhất.

Khi những lỗi này chỉ được phát hiện tại công trường, chi phí sửa chữa và thời gian xử lý thường lớn hơn nhiều so với việc phát hiện ngay từ giai đoạn bản vẽ.

8 năng lực cần kiểm tra trước khi chọn nhà thầu cơ khí trạm bơm

Giá chào chỉ phản ánh một phần của gói thầu. Với dự án lớn, điều chủ đầu tư và tổng thầu cần quan tâm hơn là nhà thầu có đủ khả năng đưa hồ sơ từ trên giấy thành thiết bị có thể lắp đặt và vận hành thực tế hay không.

1. Khả năng đọc BOQ, bản vẽ và yêu cầu kỹ thuật

Nhà thầu cần rà được sự liên quan giữa BOQ, bản vẽ và spec chứ không chỉ báo giá theo từng dòng vật tư.

Trước khi sản xuất cần xác định rõ:

• phạm vi cung cấp;
• chủng loại vật liệu;
• kích thước;
• cao độ;
• tiêu chuẩn áp dụng;
• các hạng mục do đơn vị khác cung cấp;
• các vị trí cần phối hợp.

Đặc biệt với dự án đang trong giai đoạn đấu thầu, việc phát hiện sớm dữ liệu thiếu giúp hạn chế phát sinh sau khi hợp đồng đã ký.

2. Năng lực triển khai shop drawing

Shop drawing là cầu nối giữa thiết kế và sản xuất.

Bản vẽ cần thể hiện đủ các dữ liệu phục vụ chế tạo và lắp đặt như kích thước, cao độ, vị trí neo, tâm đường ống, mặt bích, không gian bảo trì và điểm kết nối với hạng mục khác.

Một nhà thầu làm tốt shop drawing có thể phát hiện nhiều xung đột trước khi chúng xuất hiện ngoài công trường.

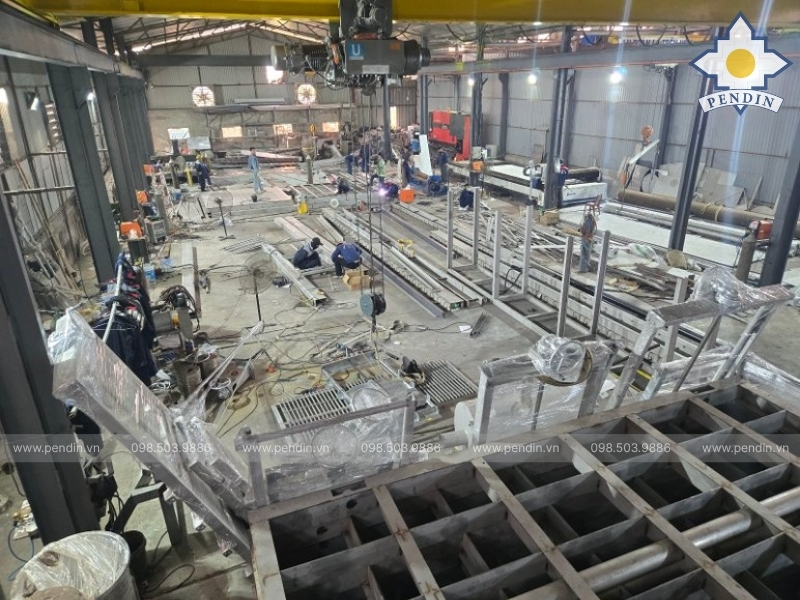

3. Năng lực gia công và chế tạo theo dự án

Gói cơ khí trạm bơm có thể gồm nhiều loại vật liệu, kích thước và cấu kiện khác nhau. Vì vậy xưởng phải đủ khả năng tổ chức sản xuất theo bản vẽ được duyệt và kiểm soát từng công đoạn.

Điều cần đánh giá không chỉ là máy móc trong xưởng mà còn là:

• khả năng kiểm soát kích thước;
• khả năng gia công cấu kiện lớn;
• quản lý vật liệu;
• tổ chức sản xuất theo tiến độ;
• khả năng lắp thử khi cần.

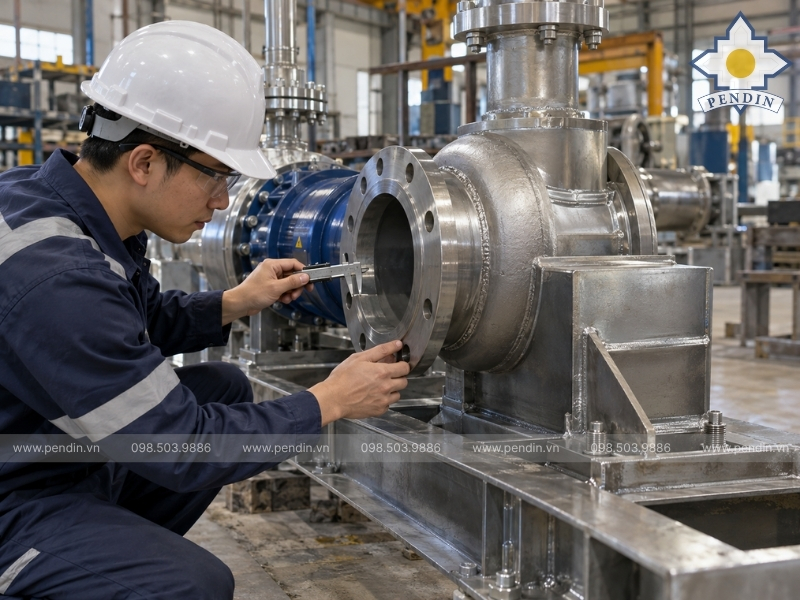

4. Hệ thống QA/QC rõ ràng

Thiết bị dự án phải được kiểm tra trước khi đưa ra công trường.

Tùy từng hạng mục, QA/QC có thể bao gồm:

• kiểm tra vật liệu đầu vào;
• kiểm tra kích thước;
• kiểm tra mối hàn;
• kiểm tra bề mặt;
• kiểm tra lỗ, mặt bích, vị trí neo;
• kiểm tra lắp ghép;
• lập biên bản và lưu hồ sơ.

QA/QC tốt giúp giảm nguy cơ công trường trở thành nơi “sửa sản phẩm”.

5. Khả năng kiểm soát interface

Interface là một trong những phần dễ gây phát sinh nhất ở trạm bơm.

Nhà thầu cần phối hợp được các điểm giao giữa:

• thiết bị và bê tông;
• đường ống và thiết bị;
• thiết bị cơ khí và máy bơm;
• thiết bị cơ khí và tủ điện;
• các cấu kiện nâng hạ và không gian công trình.

Một chi tiết chế tạo đúng nhưng sai vị trí kết nối vẫn được xem là chưa đáp ứng yêu cầu dự án.

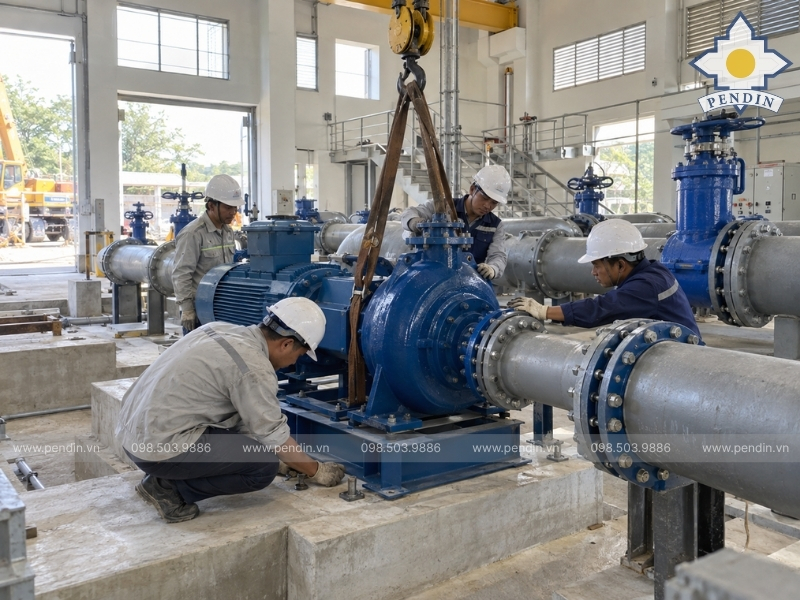

6. Năng lực lắp đặt ngoài công trường

Kinh nghiệm xưởng chưa đủ nếu nhà thầu không hiểu điều kiện thi công thực tế.

Trước khi đưa thiết bị tới công trường cần tính đến:

• đường vận chuyển;
• vị trí cẩu;
• tải trọng;
• trình tự lắp đặt;
• điểm tập kết;
• không gian căn chỉnh;
• khả năng tháo lắp khi bảo trì sau này.

Đây là yếu tố đặc biệt quan trọng với thiết bị lớn hoặc các hạng mục nằm sâu trong bể, nhà trạm.

7. Khả năng phối hợp điện và điều khiển

Cơ khí trạm bơm ngày càng gắn chặt với hệ thống điều khiển.

Các thiết bị có thể cần phối hợp với:

• cảm biến mực nước
• motor
• tủ điện
• tín hiệu trạng thái
• PLC
• HMI
• hệ thống giám sát.

Nhà thầu không nhất thiết phải tự sản xuất tất cả các thành phần, nhưng phải hiểu các điểm giao và phối hợp rõ phạm vi giữa các bên.

8. Kinh nghiệm dự án tương tự

Đây là tiêu chí khó thay thế bằng hồ sơ giới thiệu.

Khi đánh giá nhà thầu cơ khí trạm bơm đô thị, nên xem trực tiếp:

• công trình đã thực hiện;
• phạm vi từng dự án;
• ảnh chế tạo;
• ảnh QA/QC;
• ảnh giao hàng;
• ảnh công trường;
• loại thiết bị đã từng triển khai.

Một dự án thực tế có giá trị chứng minh cao hơn nhiều so với một danh sách dài sản phẩm trên catalogue.

PENDIN – Nhà thầu thiết bị trạm bơm uy tín hàng đầu

PENDIN định hướng triển khai thiết bị trạm bơm theo phạm vi dự án, thay vì chỉ tiếp cận từng sản phẩm riêng lẻ. Điều này giúp quá trình từ tiếp nhận hồ sơ, chế tạo đến phối hợp công trường có tính liên tục và giảm các điểm giao không được kiểm soát. Năng lực của PENDIN tập trung vào các nhóm chính:

Tiếp nhận và rà soát hồ sơ dự án

PENDIN có thể tiếp nhận BOQ, bản vẽ và yêu cầu kỹ thuật để xác định phạm vi cung cấp, các dữ liệu còn thiếu và những vị trí cần phối hợp trước khi triển khai.

Đây là bước quan trọng với những dự án đang trong giai đoạn đấu thầu hoặc chuẩn bị đặt hàng.

Gia công thiết bị và cấu kiện theo bản vẽ

PENDIN triển khai nhiều nhóm thiết bị, cấu kiện phục vụ trạm bơm như:

• song và lưới chắn rác;
• thiết bị thu gom rác;
• hệ thống đường ống;
• ống lồng;
• khung bệ;
• giá đỡ;
• nắp đậy;
• sàn thao tác;
• lan can;
• thang kỹ thuật;
• cấu kiện cơ khí theo hồ sơ dự án.

Các hạng mục được kiểm soát theo bản vẽ và điều kiện lắp đặt thực tế thay vì sản xuất theo một cấu hình cố định.

QA/QC trước khi đưa thiết bị ra công trường

Việc kiểm tra kích thước, vật liệu, vị trí kết nối và tình trạng hoàn thiện giúp hạn chế phát sinh tại giai đoạn lắp đặt.

Với các cụm có nhiều interface, việc kiểm tra trước xuất xưởng đặc biệt quan trọng để tránh sai lệch dây chuyền khi thiết bị tới công trường.

Phối hợp lắp đặt và xử lý hiện trường

PENDIN không chỉ tập trung ở khâu chế tạo mà còn tham gia các công việc liên quan đến lắp đặt, căn chỉnh và phối hợp với các hạng mục khác theo phạm vi dự án.

Điều này giúp phản hồi nhanh hơn khi điều kiện thực tế tại công trường có sự khác biệt so với hồ sơ ban đầu.

Kết nối cơ khí với điện và điều khiển

Các dự án có thể đồng thời yêu cầu tủ điều khiển, motor, cảm biến hoặc hệ giám sát.

Khả năng nhìn trạm bơm như một hệ thống giúp hạn chế tình trạng cơ khí hoàn thành nhưng phần điều khiển không thể tích hợp hoặc chạy thử đúng yêu cầu.

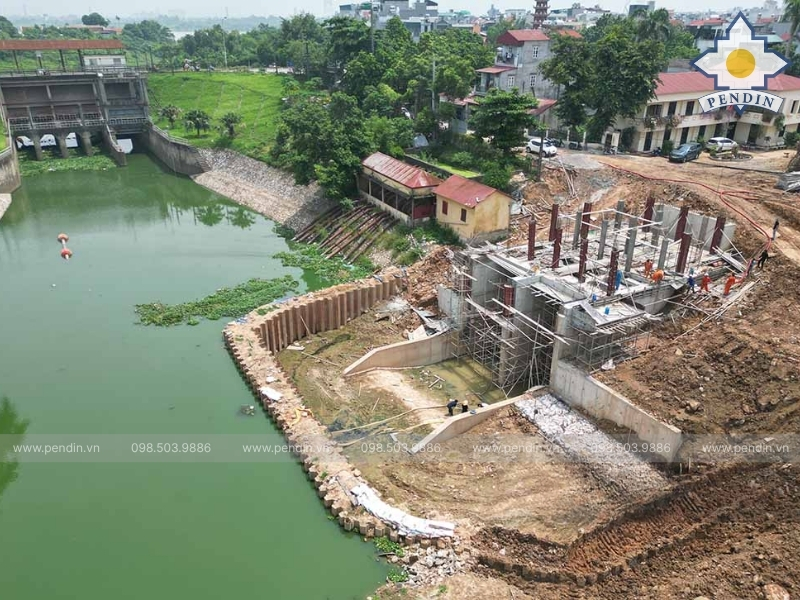

Trạm bơm Thụy Phương: Dự án thể hiện năng lực triển khai của PENDIN

Năng lực nhà thầu nên được thể hiện bằng dự án đã thực hiện. Trạm bơm Thụy Phương tại Hà Nội là một trong những công trình PENDIN đã tham gia triển khai nhiều đợt thiết bị và cấu kiện phục vụ hệ thống trạm bơm.

Trong các phạm vi đã triển khai có những nhóm hạng mục như:

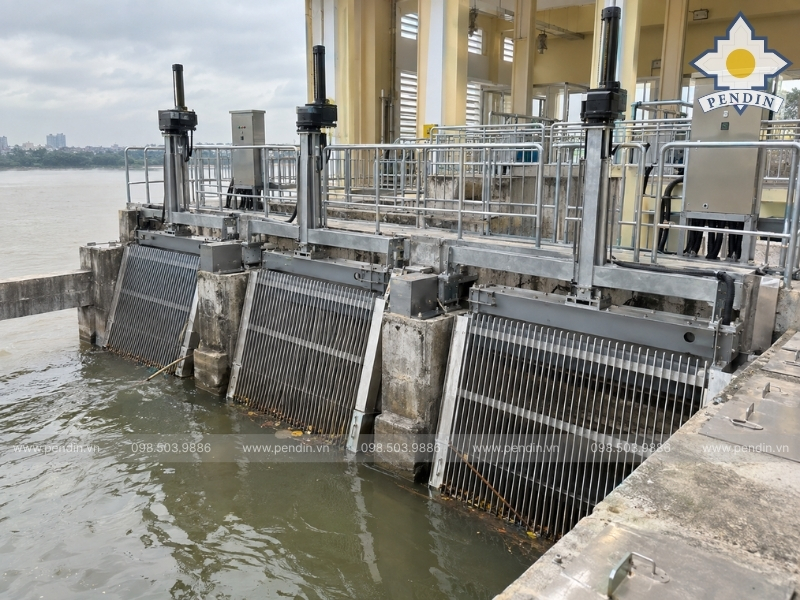

• khe và lưới chắn rác phía sông;
• máy vít ty chìm;
• tủ điều khiển;
• nắp đậy;
• bệ đỡ;
• các cấu kiện liên quan theo từng giai đoạn dự án.

Điểm đáng chú ý ở Thụy Phương không chỉ nằm ở từng hạng mục riêng biệt mà còn ở việc nhiều nhóm thiết bị được triển khai trong cùng một dự án lớn. Với khách hàng đang chuẩn bị dự án trạm bơm đô thị, những case tương tự giúp đánh giá rõ hơn khả năng tổ chức sản xuất, xử lý hồ sơ và phối hợp thực tế của nhà thầu.

Nhà thầu nên tham gia dự án từ giai đoạn nào?

Nhà thầu cơ khí tham gia càng sớm thì khả năng phát hiện vấn đề trước khi phát lệnh sản xuất càng cao. Việc chờ tới khi toàn bộ công trường đã hoàn thiện mới bắt đầu xử lý thiết bị sẽ làm giảm không gian điều chỉnh.

Quy trình thường nên bắt đầu từ:

1. Tiếp nhận RFQ, BOQ và bản vẽ.
2. Rà phạm vi và dữ liệu thiếu.
3. Thống nhất yêu cầu kỹ thuật.
4. Triển khai shop drawing.
5. Trình duyệt hồ sơ.
6. Chốt bản vẽ sản xuất.
7. Gia công và QA/QC.
8. Giao hàng, lắp đặt.
9. Phối hợp kiểm tra và chạy thử.
10. Hoàn thiện hồ sơ bàn giao.

Ở mỗi bước, dữ liệu của giai đoạn trước phải đủ rõ trước khi chuyển sang bước sau.

Những lỗi thường làm chậm gói cơ khí trạm bơm

Tiến độ thiết bị không chỉ phụ thuộc vào tốc độ sản xuất. Rất nhiều dự án chậm ở khâu phê duyệt, phối hợp hoặc xử lý sai lệch tại hiện trường.

Các lỗi cần đặc biệt tránh gồm:

• BOQ không khớp bản vẽ.
• Chưa duyệt shop drawing đã sản xuất.
• Thay đổi cao độ nhưng không cập nhật hồ sơ.
• Bulông chờ sai vị trí.
• Tâm đường ống hoặc mặt bích sai lệch.
• Không kiểm tra kích thước thực tế trước chế tạo.
• Không tính trước đường nâng hạ.
• Cơ khí và điện chưa khóa interface.
• Hồ sơ vật liệu trình duyệt chậm.
• Không kiểm tra khả năng bảo trì sau lắp đặt.

Trong dự án lớn, phát hiện sai lệch trên bản vẽ luôn dễ xử lý hơn khi thiết bị đã nằm ở công trường.

Làm sao đánh giá nhanh một nhà thầu trước khi gửi BOQ?

Trước khi yêu cầu báo giá, chủ đầu tư hoặc tổng thầu có thể kiểm tra nhanh hồ sơ của đơn vị dự kiến hợp tác. Mục tiêu là loại bỏ sớm những nhà cung cấp chỉ phù hợp với đơn hàng nhỏ nhưng chưa có năng lực quản lý gói dự án.

Nên yêu cầu tối thiểu:

• hồ sơ năng lực;
• danh sách dự án tương tự;
• ảnh xưởng;
• ảnh sản phẩm thực tế;
• ảnh QA/QC;
• quy trình triển khai;
• phạm vi thiết kế/shop drawing;
• khả năng lắp đặt;
• đầu mối kỹ thuật dự án.

Sau đó mới gửi BOQ và bản vẽ để đánh giá mức độ phản hồi kỹ thuật của từng đơn vị.

Đang có BOQ hoặc bản vẽ trạm bơm? Hãy gửi trước khi chốt nhà thầu

Một báo giá chính xác cần bắt đầu từ một phạm vi rõ ràng. Với dự án trạm bơm đô thị, hồ sơ gửi nhà thầu càng đầy đủ thì quá trình rà kỹ thuật và báo giá càng nhanh.

Bộ tài liệu nên có:

• BOQ;
• mặt bằng;
• mặt cắt;
• yêu cầu kỹ thuật;
• danh sách thiết bị;
• thông số máy bơm nếu đã lựa chọn;
• cao độ và kích thước chờ;
• địa điểm dự án;
• tiến độ cần thiết bị.

PENDIN có thể tiếp nhận hồ sơ để rà phạm vi cơ khí, xác định các dữ liệu cần bổ sung và xây dựng phương án triển khai phù hợp trước khi báo giá.

Kết luận

Nhà thầu cơ khí trạm bơm đô thị không nên được lựa chọn chỉ bằng giá chào. Khả năng kiểm soát hồ sơ, chế tạo, QA/QC, interface và công trường mới là yếu tố quyết định một gói thiết bị có được triển khai đúng tiến độ hay không.
