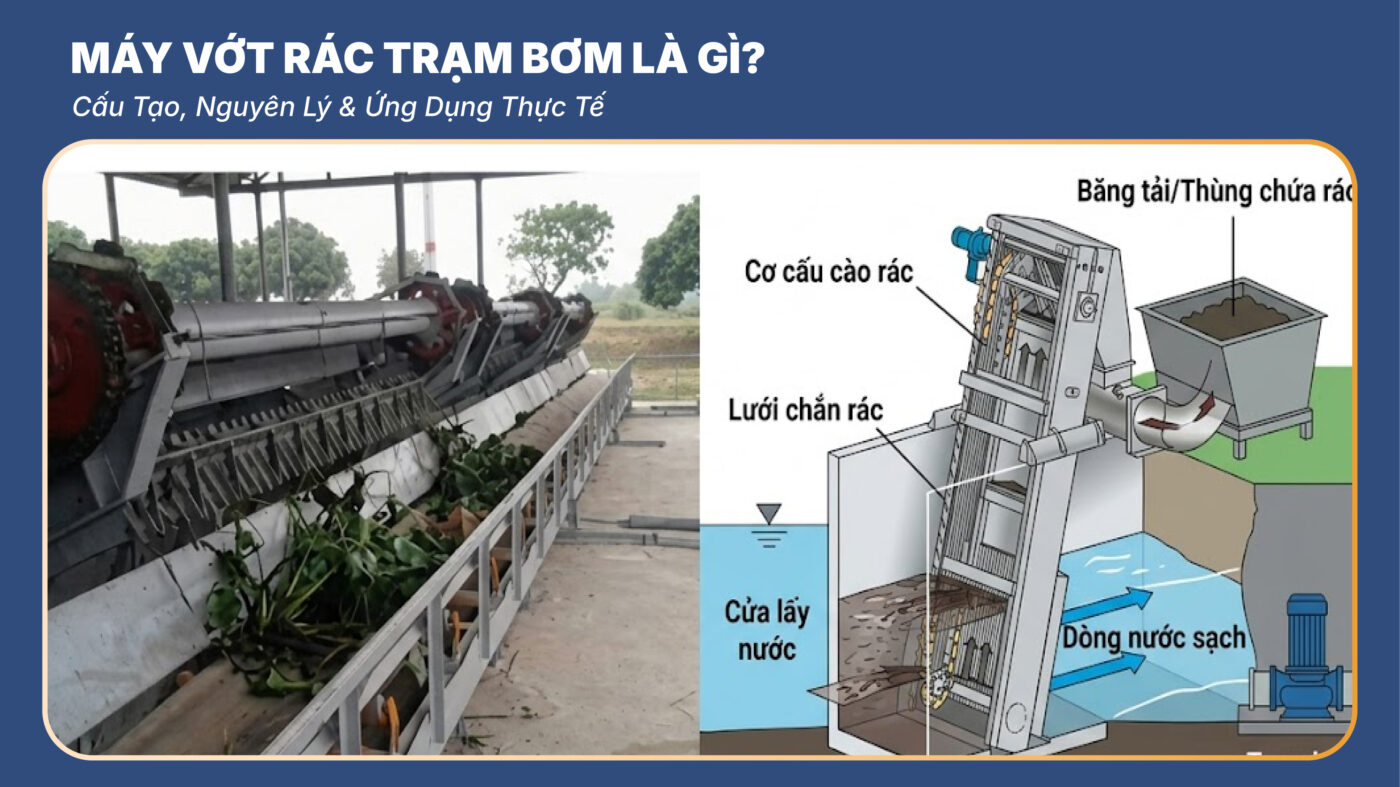

Máy Vớt Rác Trạm Bơm Là Gì? Cấu Tạo, Nguyên Lý & Ứng Dụng Thực Tế
Th4
Trong vận hành trạm bơm, rất nhiều sự cố đến từ rác thải đầu vào.
- Rác tích tụ làm nghẽn dòng chảy
- Tăng tải cho bơm
- Gây rung, mài mòn, hỏng cánh bơm
- Giảm 30–60% hiệu suất hệ thống
Và đây chính là lý do máy vớt rác trạm bơm trở thành thiết bị bắt buộc trong mọi hệ thống hiện đại. Nếu không có hệ thống vớt rác phù hợp: Trạm bơm chỉ hoạt động đúng công suất thiết kế trên bản vẽ không phải trong thực tế.

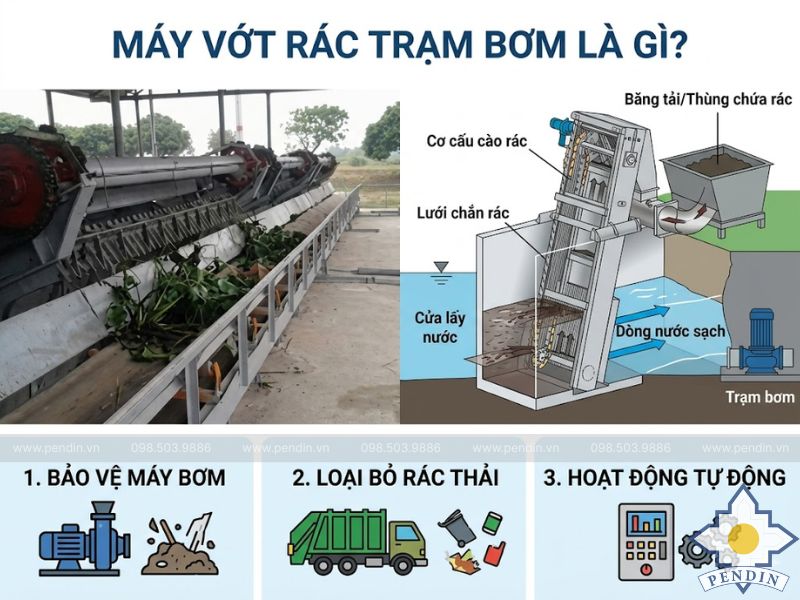

Máy vớt rác trạm bơm là gì?
Máy vớt rác trạm bơm là thiết bị cơ khí được lắp đặt tại cửa thu nước của trạm bơm, có nhiệm vụ tự động thu gom, loại bỏ rác thô và rác nổi trong dòng nước trước khi nước đi vào buồng bơm.
Vai trò trong hệ thống
- Ngăn rác đi vào máy bơm
- Bảo vệ cánh bơm và đường ống
- Ổn định lưu lượng dòng chảy
- Giảm chi phí bảo trì hệ thống
Có thể hiểu đơn giản: Máy vớt rác là “lá chắn đầu tiên” của trạm bơm
Máy thường được lắp:
- Trước song chắn rác thô hoặc sau song chắn rác tinh
- Tại cửa thu nước của kênh dẫn vào trạm bơm
Cấu tạo máy vớt rác trạm bơm
Máy vớt rác trạm bơm không phải là một thiết bị đơn lẻ, mà là một hệ thống thiết bị trạm bơm đồng bộ được thiết kế để làm việc liên tục trong môi trường nước, rác thải và tải trọng cao.
Cấu tạo tiêu chuẩn phải đảm bảo 3 yếu tố:
- Thu gom rác hiệu quả
- Vận hành ổn định trong môi trường khắc nghiệt
- Dễ bảo trì và thay thế
Khung kết cấu
- Là bộ phận chịu lực chính của toàn bộ máy
- Thường chế tạo từ thép carbon sơn chống ăn mòn hoặc inox 304/316
- Thiết kế dạng khung chịu tải liên tục trong môi trường ẩm ướt
Vai trò:
- Định hình toàn bộ hệ thống
- Giữ ổn định khi máy hoạt động liên tục
Cơ cấu thu gom / cào rác
- Gồm các tay cào hoặc gầu vớt rác
- Hoạt động theo chu kỳ hoặc liên tục
- Thiết kế phù hợp theo kích thước song chắn rác
Vai trò:
- Trực tiếp tách rác khỏi dòng nước
- Quyết định hiệu suất thu gom
Hệ truyền động
- Motor giảm tốc công suất phù hợp lưu lượng
- Truyền động bằng xích, bánh răng hoặc băng tải
- Có thể tích hợp điều khiển tự động
Vai trò:
- Tạo chuyển động cho hệ thống cào rác
- Đảm bảo vận hành ổn định, không gián đoạn
Hệ thống lưới / song chắn rác hỗ trợ
- Thường kết hợp với song chắn rác cố định
- Giữ lại rác theo kích thước thiết kế
- Giảm tải cho cơ cấu vớt rác
Vai trò:
- Phân loại rác thô – rác tinh
- Bảo vệ hệ thống phía sau
Cụm xả và thu gom rác
Bao gồm máng xả hoặc băng tải
- Đưa rác ra khu vực tập kết
- Thiết kế chống kẹt, chống bám dính
Vai trò:
- Đảm bảo rác được đưa ra ngoài liên tục
- Tránh ùn tắc tại điểm xả
Góc nhìn kỹ sư thiết kế
Một máy vớt rác đạt chuẩn không nằm ở việc “có đủ bộ phận”, mà nằm ở:
- Tỷ lệ đồng bộ giữa các cụm cơ khí
- Khả năng làm việc liên tục trong môi trường nước
- Tối ưu giữa hiệu suất thu rác và chi phí vận hành
Nguyên tắc quan trọng: Cấu tạo càng tối ưu – hệ thống càng ít hỏng – chi phí vòng đời càng thấp. Cấu tạo càng đơn giản – hiệu quả càng cao – độ ổn định càng lớn

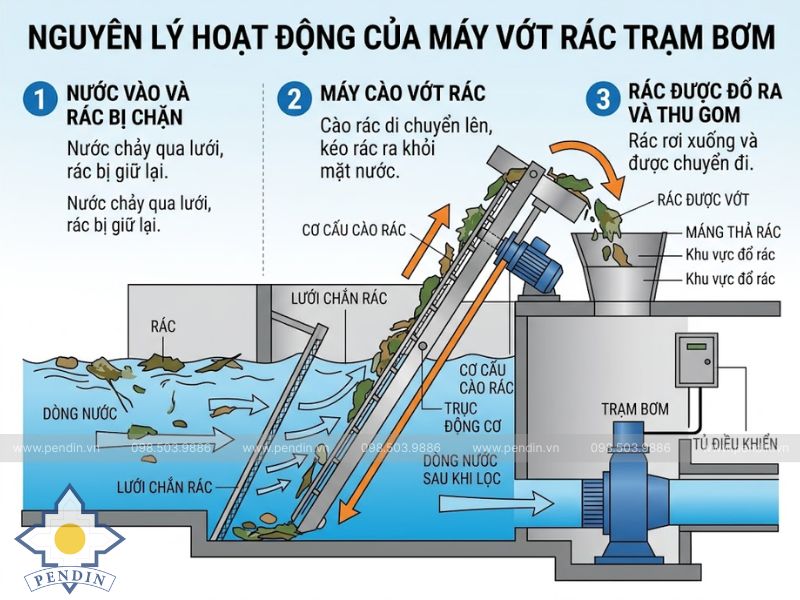

Nguyên lý hoạt động của máy vớt rác trạm bơm
Quy trình vận hành tiêu chuẩn:
Bước 1: Nước chảy vào cửa thu
Rác theo dòng nước đi vào khu vực trạm bơm
Bước 2: Lưới chắn giữ rác
Rác bị giữ lại trên bề mặt song chắn
Bước 3: Cơ cấu vớt hoạt động
Máy vớt rác tự động hoạt động theo chu kỳ
Bước 4: Thu gom và đưa ra ngoài
Rác được đưa lên băng tải và thải ra khu vực chứa
Phân loại máy vớt rác trạm bơm
Máy vớt rác trạm bơm không có một dạng duy nhất. Tùy vào lưu lượng nước, loại rác, điều kiện công trình và mức độ tự động hóa, thiết bị sẽ được thiết kế theo các cấu hình khác nhau.
Việc phân loại đúng ngay từ đầu giúp:
- Tối ưu hiệu suất thu gom rác
- Giảm chi phí vận hành
- Tăng tuổi thọ toàn hệ thống trạm bơm
| Loại máy | Đặc điểm kỹ thuật | Ứng dụng phù hợp | Ưu điểm chính | Hạn chế |
| Máy vớt rác dạng cào (Rake type) | Dùng tay cào cơ khí kéo rác lên theo chu kỳ | Trạm bơm thủy lợi, kênh mương lớn | Xử lý rác thô tốt, kết cấu bền | Tốc độ làm sạch không liên tục |
| Máy vớt rác băng tải (Conveyor type) | Rác được gom và đưa lên bằng băng tải nghiêng | Nhà máy nước, trạm bơm đô thị | Hoạt động liên tục, tự động cao | Chi phí đầu tư cao hơn |
| Máy vớt rác kết hợp song chắn | Kết hợp song chắn rác + cơ cấu vớt tự động | Trạm bơm công suất lớn | Hiệu quả lọc cao, giảm tải bơm | Yêu cầu thiết kế đồng bộ |
| Máy vớt rác tự động liên tục | Hệ thống chạy liên tục không theo chu kỳ | Công trình yêu cầu vận hành 24/7 | Hiệu suất cao, giảm nhân công | Cần hệ điều khiển chính xác |
| Hệ thống vớt rác thủy lực | Sử dụng xi lanh thủy lực để nâng cào rác | Trạm bơm sâu, môi trường nặng tải | Lực nâng lớn, xử lý rác nặng | Bảo trì phức tạp hơn |
Vai trò của máy vớt rác trong hiệu suất trạm bơm
Trong một trạm bơm, hiệu suất phụ thuộc rất lớn vào chất lượng dòng nước đầu vào. Đây chính là lý do máy vớt rác đóng vai trò như một “điểm kiểm soát hiệu suất” của toàn hệ thống. Nói cách khác: Máy vớt rác không chỉ loại bỏ rác – mà quyết định mức độ ổn định vận hành của trạm bơm.
| Yếu tố | Không có máy vớt rác | Có máy vớt rác |
| Lưu lượng | Không ổn định | Ổn định |
| Hiệu suất bơm | Giảm mạnh | Đạt thiết kế |
| Rủi ro hỏng bơm | Cao | Thấp |
| Chi phí bảo trì | Tăng cao | Giảm |
| Độ ổn định hệ thống | Kém | Cao |
Lỗi thường gặp khi lựa chọn máy vớt rác
Trong thực tế triển khai trạm bơm, việc lựa chọn sai máy vớt rác là nguyên nhân phổ biến dẫn đến giảm hiệu suất hệ thống và tăng chi phí vận hành. Dưới đây là các lỗi thường gặp cần tránh:
Sai công suất thiết kế
- Máy được chọn có công suất không phù hợp với lưu lượng thực tế
- Hệ quả là máy hoạt động quá tải hoặc không đủ khả năng xử lý rác
- Dẫn đến giảm hiệu quả thu gom và tăng nguy cơ hư hỏng thiết bị
Không đồng bộ với song chắn rác
- Thiết kế máy vớt rác không phù hợp với hệ thống song chắn rác hiện có
- Rác dễ bị kẹt tại điểm chuyển tiếp giữa các thiết bị
- Gây tắc nghẽn cục bộ và ảnh hưởng đến dòng chảy toàn hệ thống
Vật liệu không phù hợp môi trường
- Lựa chọn sai vật liệu chế tạo như thép thường trong môi trường nước thải hoặc nước mặn
- Dẫn đến ăn mòn nhanh, giảm tuổi thọ thiết bị
- Tăng chi phí sửa chữa và thay thế trong quá trình vận hành
Bố trí sai vị trí lắp đặt
- Máy không được đặt đúng theo hướng dòng chảy hoặc vị trí thiết kế tối ưu
- Hiệu quả thu gom rác giảm đáng kể
- Có thể gây xoáy dòng, tích tụ rác và làm giảm hiệu suất toàn trạm bơm

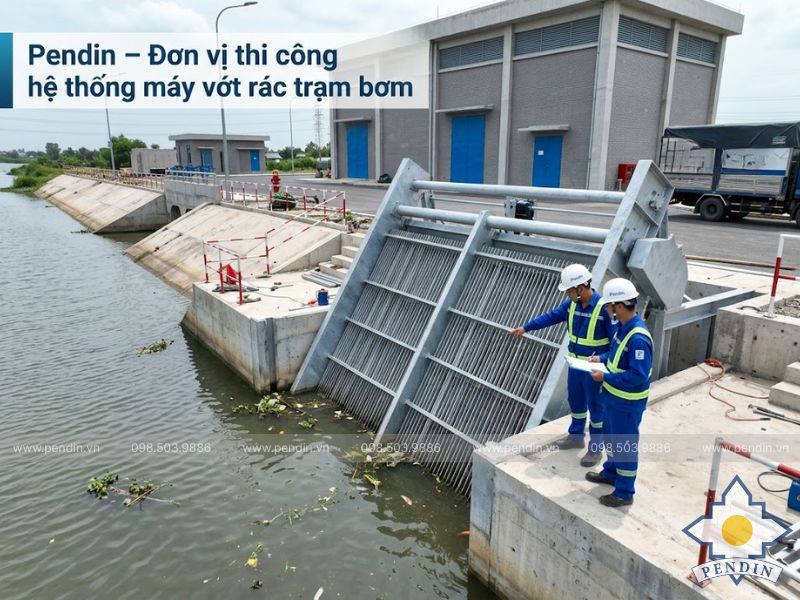

Pendin – Đơn vị thi công hệ thống máy vớt rác trạm bơm
Pendin cung cấp giải pháp tổng thể cho hệ thống máy vớt rác trong trạm bơm, không chỉ dừng lại ở việc cung cấp thiết bị đơn lẻ mà tập trung vào thiết kế đồng bộ – gia công – lắp đặt – tối ưu vận hành thực tế.
Giải pháp thiết kế theo từng dự án
- Khảo sát điều kiện công trình thực tế (lưu lượng, loại rác, môi trường nước)
- Thiết kế máy vớt rác phù hợp với layout trạm bơm
- Đồng bộ với song chắn rác, cửa phai và hệ thống bơm
Mục tiêu: đảm bảo hệ thống vận hành đúng ngay từ giai đoạn thiết kế
Năng lực gia công và sản xuất đồng bộ
Pendin trực tiếp sản xuất thiết bị cơ khí trạm bơm, giúp kiểm soát toàn bộ chất lượng từ đầu vào đến đầu ra:
- Gia công kết cấu thép chịu tải lớn
- Sản xuất chi tiết máy vớt rác theo bản vẽ kỹ thuật
- Đồng bộ kích thước giữa các cụm thiết bị
Lợi thế: hạn chế sai lệch giữa thiết kế và thực tế thi công
Công nghệ xử lý bề mặt và độ bền thiết bị
Để đảm bảo máy vớt rác hoạt động ổn định trong môi trường nước lâu dài, Pendin áp dụng các công nghệ xử lý bề mặt:
- Phun cát làm sạch đạt chuẩn SA2.5
- Làm sạch bề mặt kim loại bằng laser
- Xử lý inox 304 trong môi trường ăn mòn cao
- Làm sạch và hoàn thiện mối hàn công nghiệp
Kết quả: tăng khả năng chống ăn mòn và kéo dài tuổi thọ thiết bị
Hệ thống quản lý chất lượng
- Áp dụng tiêu chuẩn ISO 9001:2015 trong toàn bộ quy trình
- Kiểm soát chất lượng theo từng công đoạn sản xuất
- Kiểm tra nghiệm thu trước khi xuất xưởng
Kết luận
Máy vớt rác trạm bơm không chỉ là thiết bị phụ trợ mà là yếu tố quyết định sự ổn định của toàn bộ hệ thống. Thiết kế đúng → vận hành ổn định → giảm chi phí dài hạn.
