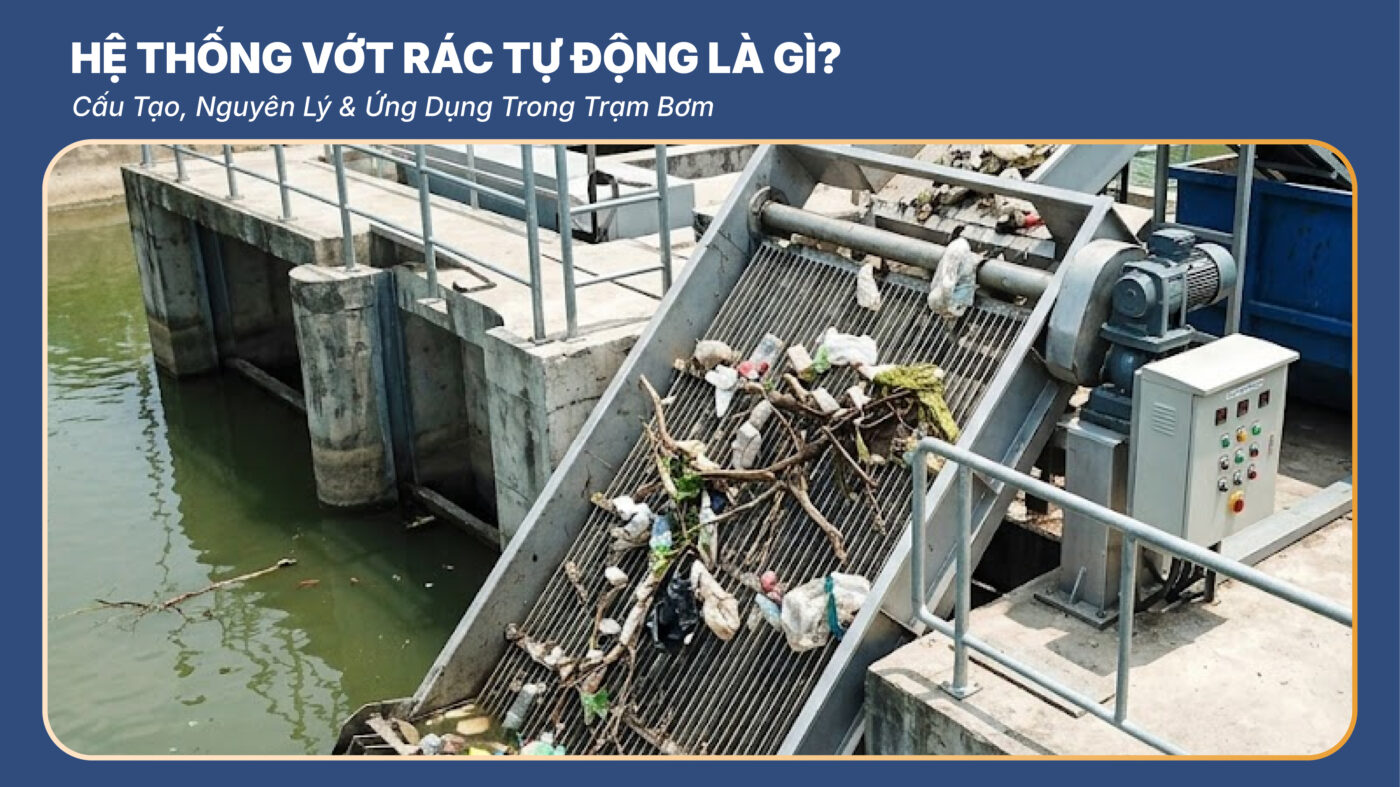

Hệ Thống Vớt Rác Tự Động Là Gì? Cấu Tạo, Nguyên Lý & Ứng Dụng Trong Trạm Bơm

Trong thực tế vận hành trạm bơm, rác thải đầu vào là nguyên nhân trực tiếp gây giảm hiệu suất và tắc nghẽn hệ thống. Khi rác tích tụ tại cửa thu nước, lưu lượng bị suy giảm, máy bơm phải hoạt động quá tải và chi phí bảo trì tăng lên đáng kể. Đây là lý do các công trình hiện đại bắt buộc phải trang bị hệ thống vớt rác tự động để kiểm soát rác ngay từ đầu nguồn. Hệ thống này giúp tự động hóa quá trình thu gom rác, đảm bảo dòng nước ổn định trước khi đi vào buồng bơm. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, nguyên lý và ứng dụng thực tế của hệ thống vớt rác tự động trong trạm bơm.

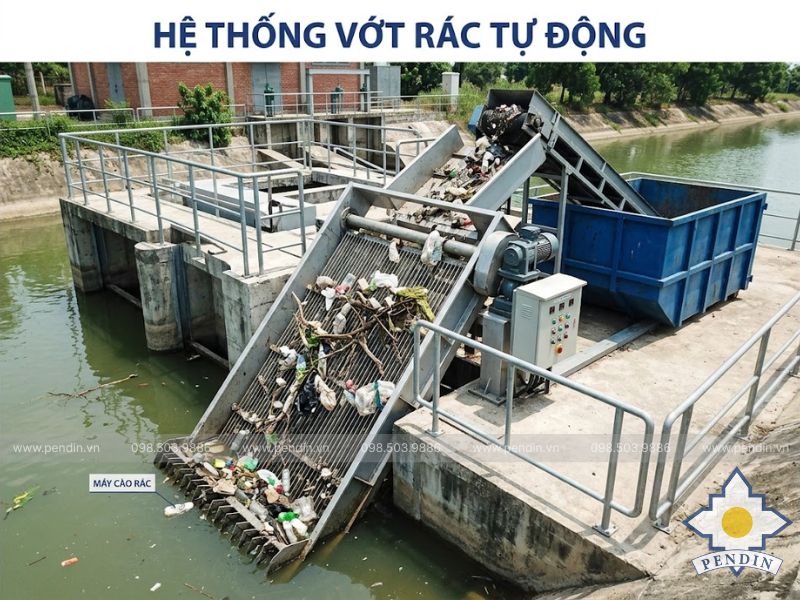

Hệ thống vớt rác tự động là gì?

Hệ thống vớt rác tự động là một tổ hợp các thiết bị cơ khí và điều khiển được thiết kế để thu gom, tách và loại bỏ rác khỏi dòng nước trước khi nước đi vào buồng bơm.

Khác với thiết bị đơn lẻ, đây là một hệ thống gồm nhiều module làm việc liên hoàn.

Bản chất của hệ thống

Hệ thống không chỉ “vớt rác”, mà thực hiện 3 chức năng chính:

• Lọc rác thô và rác tinh
• Tự động hóa quá trình thu gom
• Bảo vệ toàn bộ hệ thống thủy lực phía sau

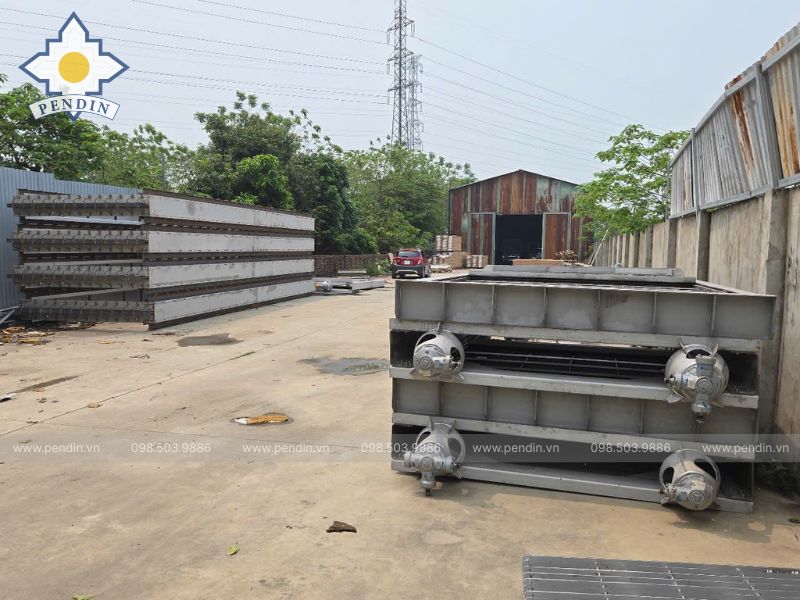

Cấu tạo hệ thống vớt rác tự động

Một hệ thống tiêu chuẩn trong trạm bơm thường bao gồm các thành phần chính sau:

Song chắn rác

• Là lớp lọc đầu tiên của hệ thống
• Giữ lại rác kích thước lớn
• Giảm tải cho thiết bị vớt phía sau

Máy vớt rác cơ khí

• Thu gom rác bám trên song chắn
• Hoạt động theo chu kỳ hoặc liên tục
• Có thể dạng cào, gầu hoặc băng tải

Hệ thống băng tải xả rác

• Vận chuyển rác ra khu vực tập kết
• Thiết kế chống kẹt và chống bám dính

Cảm biến và hệ điều khiển

• Cảm biến mực nước
• Cảm biến tắc nghẽn rác
• Tủ điều khiển trung tâm PLC

Vai trò: Tự động hóa toàn bộ quá trình vận hành

Kết cấu khung và hạ tầng cơ khí

• Thép hoặc inox 304/316
• Chịu môi trường ẩm ướt và ăn mòn cao

Nguyên lý hoạt động của hệ thống vớt rác tự động

Quy trình vận hành cơ bản:

Bước 1: Nước chảy vào cửa thu

Dòng nước mang theo rác đi vào khu vực trạm bơm.

Bước 2: Lọc qua song chắn rác

Rác lớn bị giữ lại tại bề mặt song chắn.

Bước 3: Máy vớt rác hoạt động

Thiết bị cơ khí tự động thu gom rác từ song chắn.

Bước 4: Vận chuyển rác ra ngoài

Băng tải đưa rác đến khu vực xử lý.

Bước 5: Nước sạch đi vào buồng bơm

Chỉ còn nước sạch hoặc ít tạp chất đi vào máy bơm.

Phân loại hệ thống vớt rác tự động

Hệ thống vớt rác tự động trong trạm bơm được phân loại dựa trên mức độ tự động hóa, nguyên lý vận hành và yêu cầu kỹ thuật của từng công trình. Việc phân loại đúng giúp lựa chọn giải pháp phù hợp, tránh lãng phí đầu tư và đảm bảo hiệu suất vận hành lâu dài.

Loại hệ thống	Nguyên lý hoạt động	Mức độ tự động hóa	Phạm vi ứng dụng	Đặc điểm nổi bật
Hệ thống bán tự động	Vận hành kết hợp giữa cơ khí và thao tác thủ công	Thấp	Trạm bơm nhỏ, công trình tạm	Chi phí thấp, dễ lắp đặt nhưng phụ thuộc nhân công
Hệ thống tự động theo chu kỳ	Hoạt động theo thời gian cài đặt sẵn	Trung bình	Trạm bơm đô thị vừa	Ổn định, dễ vận hành, không cần giám sát liên tục
Hệ thống tự động theo cảm biến	Kích hoạt theo cảm biến rác hoặc mực nước	Cao	Trạm bơm lớn, nhà máy nước	Tối ưu hiệu suất, giảm lãng phí năng lượng
Hệ thống tích hợp đồng bộ trạm bơm	Tích hợp toàn bộ song chắn, vớt rác và điều khiển	Rất cao	Dự án công nghiệp, hạ tầng lớn	Hiệu suất tối ưu, đồng bộ toàn hệ thống, chi phí đầu tư cao hơn

So sánh hệ thống thủ công và hệ thống vớt rác tự động

Trong thực tế vận hành trạm bơm, việc xử lý rác đầu vào có thể được thực hiện theo hai hướng chính: thủ công hoặc tự động. Mỗi phương án có ưu – nhược điểm riêng, tuy nhiên mức độ ảnh hưởng đến hiệu suất hệ thống là rất khác nhau.

Tiêu chí	Hệ thống thủ công	Hệ thống vớt rác tự động
Phương thức vận hành	Dùng nhân công trực tiếp vớt và vệ sinh rác tại song chắn	Thiết bị cơ khí và hệ điều khiển tự động xử lý rác liên tục
Hiệu suất xử lý rác	Không ổn định, phụ thuộc con người	Ổn định, theo thiết kế kỹ thuật
Khả năng làm việc liên tục	Bị gián đoạn do ca làm việc và điều kiện thời tiết	Hoạt động 24/7 không phụ thuộc nhân công
Nguy cơ tắc nghẽn	Cao, đặc biệt khi rác tăng đột biến	Thấp nhờ cơ chế thu gom liên tục
Chi phí nhân sự	Cao do cần nhiều lao động vận hành	Thấp, giảm tối đa nhân công trực tiếp
An toàn lao động	Rủi ro cao khi làm việc gần dòng nước và thiết bị cơ khí	An toàn hơn do tự động hóa quy trình
Khả năng kiểm soát	Phụ thuộc kinh nghiệm công nhân	Kiểm soát bằng cảm biến và hệ thống PLC
Chi phí vòng đời	Cao do phát sinh nhân công và sự cố	Tối ưu hơn trong dài hạn

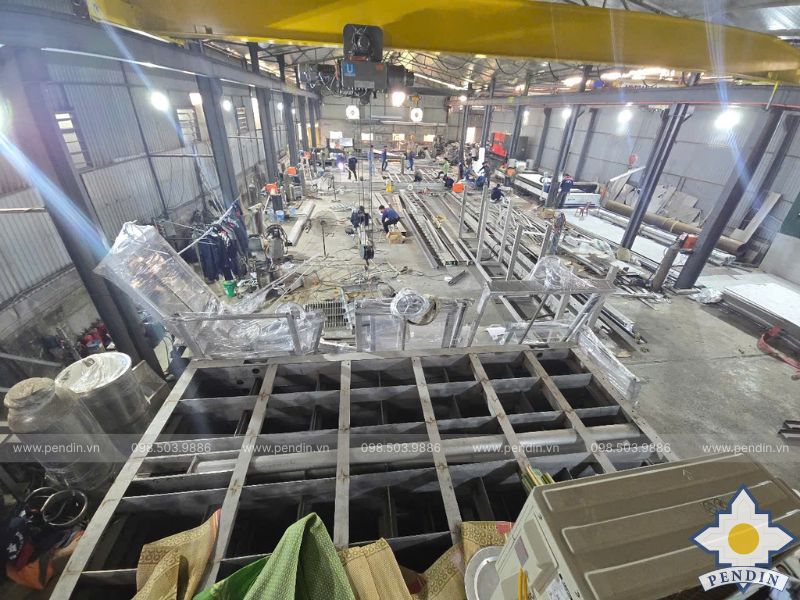

Giải pháp Pendin – Hệ thống vớt rác trạm bơm

Pendin cung cấp giải pháp hệ thống vớt rác trạm bơm theo hướng đồng bộ toàn bộ chuỗi thiết bị, từ thiết kế – gia công – lắp đặt đến vận hành thực tế, thay vì chỉ cung cấp từng thiết bị rời rạc.

Giải pháp kỹ thuật trọng tâm

• Thiết kế hệ thống vớt rác theo lưu lượng thực tế và đặc thù rác đầu vào từng công trình
• Đồng bộ song chắn rác, máy vớt rác và hệ thống băng tải xả rác
• Tối ưu bố trí thiết bị để giảm tắc nghẽn và hạn chế tổn thất thủy lực trong quá trình vận hành

Năng lực sản xuất & gia công

• Gia công kết cấu thép quy mô lớn cho trạm bơm và công trình thủy lợi
• Sản xuất thiết bị cơ khí chính xác theo bản vẽ kỹ thuật
• Đảm bảo độ đồng bộ giữa thiết kế và sản phẩm thực tế

Kết luận

Hệ thống vớt rác tự động là thành phần cốt lõi trong trạm bơm hiện đại. Một hệ thống được thiết kế đúng sẽ quyết định:

• Hiệu suất vận hành
• Độ ổn định lâu dài
• Chi phí vòng đời công trình

Thiết kế đúng từ đầu – vận hành ổn định dài hạn. Hãy liên hệ ngay Pendin để được tư vấn trực tiếp.
