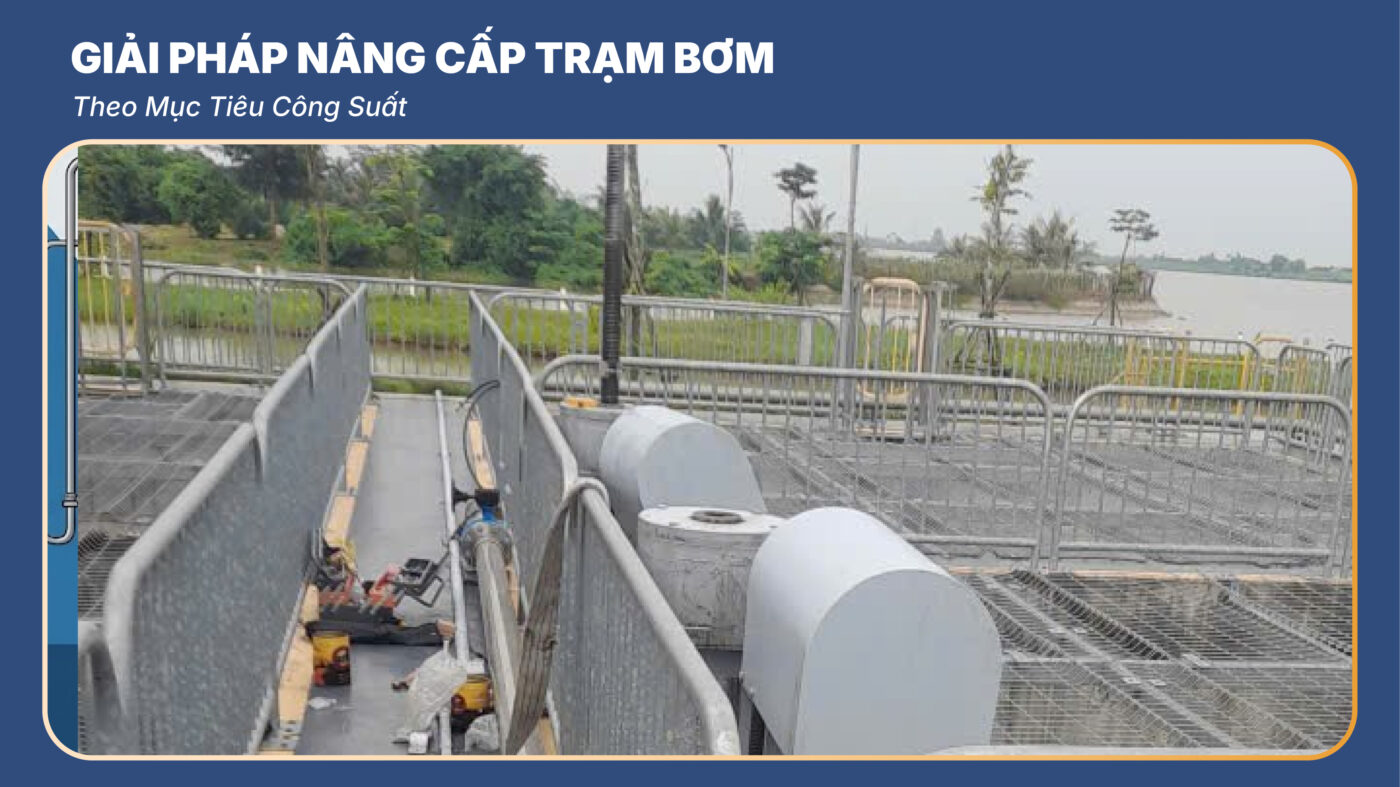

Giải Pháp Nâng Cấp Trạm Bơm Theo Mục Tiêu Công Suất

Một trạm bơm có thể vẫn vận hành ổn định nhưng không còn đáp ứng nhu cầu mới khi lưu lượng tăng, phạm vi phục vụ mở rộng hoặc yêu cầu tự động hóa cao hơn. Khi đó, giải pháp nâng cấp trạm bơm cần bắt đầu từ mục tiêu sau nâng cấp: trạm phải đạt lưu lượng bao nhiêu, vận hành bao nhiêu tổ máy, mức độ tự động hóa đến đâu và cần dự phòng như thế nào. Pendin triển khai nâng cấp theo tư duy: Năng lực hiện tại → Mục tiêu mới → Khoảng thiếu → Hạng mục cần nâng cấp → Thiết kế → Gia công → Lắp đặt → Chạy thử. Khác với sửa chữa một thiết bị hư hỏng, nâng cấp là quá trình đưa toàn bộ trạm bơm lên một mức năng lực mới.

Khi nào cần nâng cấp trạm bơm?

Nhu cầu nâng cấp thường xuất hiện khi nhiệm vụ của công trình thay đổi trong khi hệ thống hiện hữu vẫn được giữ lại làm nền tảng.

Một số tình huống phổ biến gồm:

• Khu vực phục vụ được mở rộng.
• Lượng nước cần bơm tăng so với thiết kế ban đầu.
• Cần bổ sung thêm tổ máy bơm.
• Công suất tiêu thoát hiện tại không đáp ứng yêu cầu mới.
• Nhà máy hoặc khu công nghiệp tăng quy mô sản xuất.
• Hệ thống cần vận hành linh hoạt hơn theo nhiều mức lưu lượng.
• Trạm đang điều khiển thủ công và cần chuyển sang tự động.
• Cần giám sát tập trung bằng HMI/SCADA.
• Muốn bổ sung khả năng dự phòng khi một thiết bị dừng.
• Cần cải thiện khả năng cô lập và bảo trì từng khu vực.

Điểm đầu tiên Pendin xác định không phải là “thay thiết bị gì?”, mà là: Trạm hiện đạt bao nhiêu và sau nâng cấp cần đạt bao nhiêu?

Xác định công suất hiện tại và mục tiêu sau nâng cấp

Một phương án nâng cấp chỉ rõ ràng khi có hai mốc để so sánh: năng lực hiện tại và năng lực mục tiêu.

Các thông số cần xác định gồm:

Nội dung	Hiện tại	Sau nâng cấp
Lưu lượng Q	Theo trạm hiện hữu	Theo nhu cầu mới
Cột áp H	Hiện trạng	Theo hệ thống mới
Số tổ bơm	Hiện có	Cấu hình mục tiêu
Đường ống	Đường kính hiện hữu	Khả năng đáp ứng Q mới
Cửa lấy nước	Khẩu độ hiện hữu	Có đủ khả năng tiếp nhận hay không
Cửa xả	Điều kiện hiện tại	Khả năng thoát ở Q mới
Điều khiển	Thủ công/bán tự động	PLC/HMI/SCADA theo yêu cầu
Dự phòng	Hiện có	Mục tiêu sau nâng cấp

Từ bảng này, Pendin xác định khoảng thiếu năng lực của từng nhóm thiết bị.

Nếu máy bơm có thể đạt lưu lượng mới nhưng đường ống không đủ khả năng truyền tải, nút thắt nằm ở đường ống. Nếu đường ống đủ nhưng vùng hút không thể cấp nước ổn định cho thêm tổ máy, vùng hút lại trở thành hạng mục phải nâng cấp trước.

Tăng công suất bơm chưa chắc tăng được công suất toàn trạm

Đây là vấn đề quan trọng nhất khi nâng cấp. Giả sử một trạm cần tăng từ lưu lượng hiện tại Q1 lên Q2. Việc bổ sung máy bơm hoặc sử dụng máy bơm công suất lớn hơn chỉ giải quyết một phần của bài toán. Toàn bộ hành trình nước phải đáp ứng được Q2: Cửa lấy nước → chắn rác → vùng hút → bơm → đường ống → cụm van → cửa xả. Nếu một mắt xích vẫn chỉ đáp ứng Q1, năng lực thực tế của toàn trạm có thể bị giới hạn tại chính vị trí đó.

Ví dụ:

• Bổ sung bơm nhưng cửa lấy nước quá nhỏ.
• Tăng lưu lượng nhưng song chắn rác tạo tổn thất lớn.
• Thêm tổ bơm nhưng bể hút không phù hợp.
• Tăng công suất nhưng đường ống đẩy quá nhỏ.
• Đường ống mới nhưng cửa xả bị mực nước ngoài khống chế.
• Bổ sung bơm nhưng nguồn điện và tủ điều khiển chưa đủ tải.

Vì vậy, Pendin đánh giá công suất toàn trạm, không chỉ công suất riêng của máy bơm.

Nâng cấp trạm bơm khi bổ sung thêm tổ máy

Bổ sung một hoặc nhiều tổ máy là nhu cầu thường gặp khi trạm cần tăng lưu lượng hoặc tăng khả năng dự phòng.

Trước khi bố trí bơm mới, chúng tôi kiểm tra:

• Không gian lắp đặt.
• Khả năng tiếp nhận nước của bể hút.
• Khoảng cách giữa các tổ bơm.
• Ống lồng hoặc kết cấu liên quan.
• Tuyến ống kết nối.
• Ống góp.
• Cụm van.
• Khả năng nâng hạ thiết bị.
• Công suất điện.
• Tủ điều khiển.
• Số lượng I/O của PLC.
• Logic vận hành nhiều bơm.

Pendin không mặc định rằng “còn chỗ đặt bơm” đồng nghĩa với “có thể bổ sung bơm”. Cấu hình mới phải được kiểm tra trên toàn hệ thống.

Nâng cấp khả năng thu nước và vùng hút

Khi tăng lưu lượng, lượng nước đi qua cửa thu cũng tăng. Hệ thống phía trước bơm vì vậy cần được đánh giá lại.

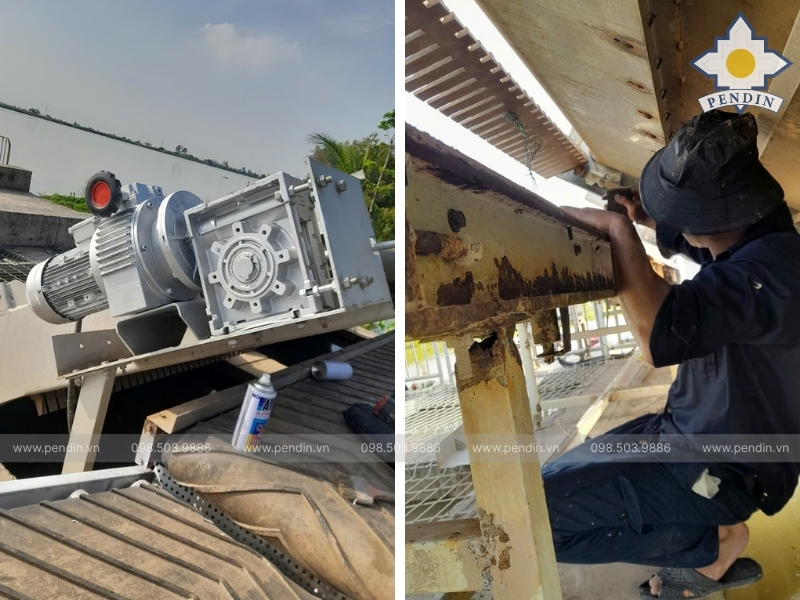

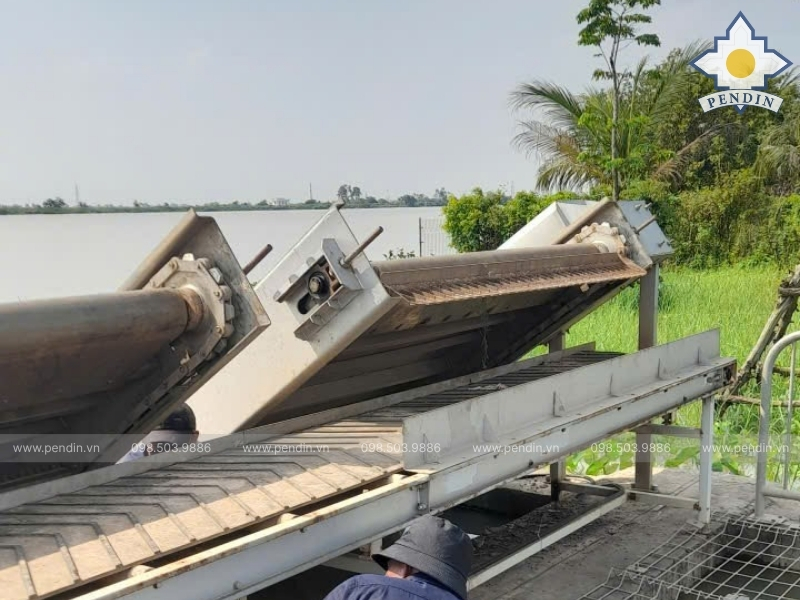

Nâng cấp song chắn và thiết bị vớt rác

Pendin triển khai các thiết bị:

• Song chắn rác.
• Gầu vớt rác.
• Máy lược rác.
• Máy vớt rác.

Với lưu lượng mới, chúng tôi kiểm tra khẩu độ cửa, diện tích dòng chảy qua song, lượng rác và khả năng thu gom.

Nếu công trình trước đây vệ sinh thủ công nhưng quy mô mới làm lượng rác tăng mạnh, phương án cơ giới hóa thu gom có thể được xem xét.

Nâng cấp vùng hút

Khi thay đổi số lượng hoặc cấu hình bơm, Pendin kiểm tra:

• Mực nước làm việc.
• Hướng dòng.
• Vị trí các tổ bơm.
• Khả năng phân phối nước.
• Ống lồng bơm.
• Giếng giả.
• Kết cấu cơ khí liên quan.

Mục tiêu là tạo điều kiện để cụm bơm mới nhận đủ nước theo cấu hình thiết kế.

Nâng cấp đường ống để đáp ứng lưu lượng mới

Đường ống là một trong những hạng mục cần xem xét sớm nhất khi tăng công suất trạm.

Khi Q tăng, cần đánh giá lại:

• Đường kính ống.
• Vận tốc dòng.
• Tổn thất trên tuyến.
• Côn và cút.
• Ống góp.
• Cụm van.
• Mặt bích.
• Giá đỡ.
• Khả năng tháo lắp thiết bị.

Pendin trực tiếp thiết kế và gia công:

• Đường ống hút.
• Đường ống đẩy.
• Spool.
• Ống góp.
• Côn chuyển.
• Cút.
• Mặt bích.
• Giá đỡ và kết cấu liên kết.

Với trạm hiện hữu, đội ngũ Pendin khảo sát kích thước, tim tuyến, cao độ và vị trí kết nối thực tế trước khi triển khai bản vẽ gia công.

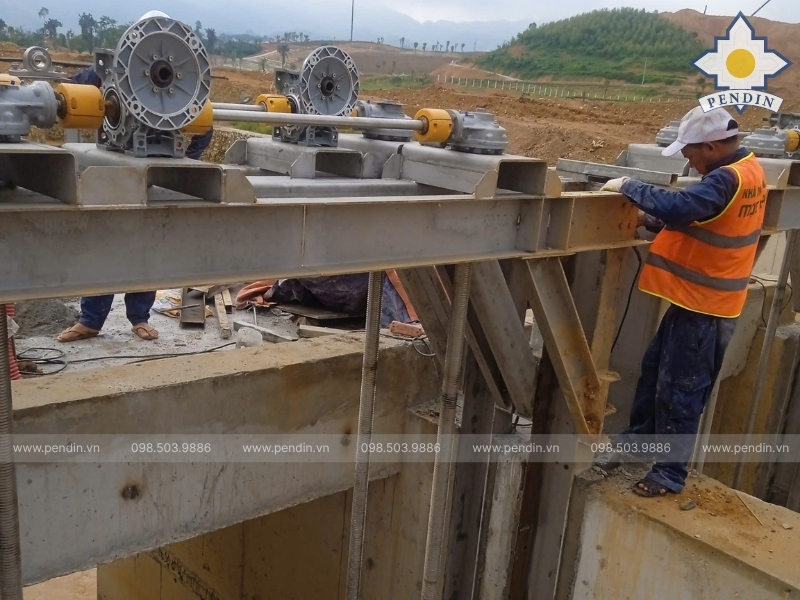

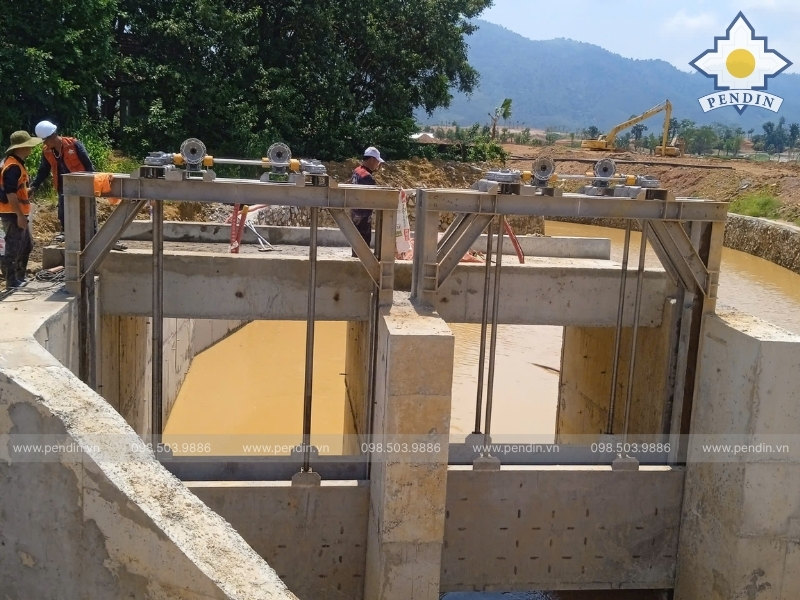

Nâng cấp cửa phai, stoplog và cửa xả theo công suất mới

Khi chế độ vận hành thay đổi, hệ thống cửa van cũng cần được xem xét theo nhiệm vụ mới. Cửa phai được bố trí tại những vị trí cần đóng mở, điều tiết hoặc cô lập dòng.

Stoplog giúp cô lập từng khoang phục vụ tháo bơm, sửa van hoặc bảo trì mà không nhất thiết phải dừng toàn bộ khu vực theo từng cấu hình công trình. Tại cửa xả, Pendin đánh giá mực nước nguồn tiếp nhận và nguy cơ dòng ngược để lựa chọn cửa phai, van cửa lật hoặc thiết bị phù hợp theo thiết kế. Nâng công suất bơm nhưng cửa xả không đủ khả năng tiếp nhận lưu lượng mới sẽ làm giảm hiệu quả của toàn bộ khoản đầu tư phía trước.

Từ vận hành thủ công đến PLC – HMI – SCADA

Nâng cấp trạm bơm không chỉ là nâng công suất thủy lực. Nhiều dự án còn đặt mục tiêu hiện đại hóa cách vận hành. Một trạm trước đây được vận hành bằng thao tác tại tủ có thể được nâng cấp theo chuỗi: MỰC NƯỚC → CẢM BIẾN → PLC → BƠM/CỬA VAN → HMI/SCADA

Tùy yêu cầu, Pendin triển khai:

• Cảm biến mực nước.
• Áp suất hoặc lưu lượng nếu thiết kế yêu cầu.
• PLC.
• Tủ điều khiển.
• HMI.
• SCADA.
• Cảnh báo.
• Chế độ Auto/Manual.
• Logic chạy luân phiên.
• Phối hợp nhiều tổ bơm.

Khi bổ sung máy bơm, chúng tôi đồng thời kiểm tra khả năng mở rộng tủ, số lượng I/O và logic điều khiển thay vì chỉ đấu thêm thiết bị vào hệ thống cũ.

3 cấp độ nâng cấp trạm bơm

Không phải dự án nào cũng cần đầu tư ở cùng một mức. Pendin chia phương án theo mục tiêu thực tế.

Cấp 1 – Nâng cấp cục bộ

Phù hợp khi trạm vẫn đáp ứng phần lớn nhiệm vụ nhưng cần cải thiện một nhóm thiết bị.

Ví dụ:

• Bổ sung máy vớt rác.
• Làm mới một tuyến đường ống.
• Bổ sung cửa phai.
• Nâng cấp tủ điều khiển.

Cấp 2 – Nâng cấp năng lực

Áp dụng khi cần tăng lưu lượng hoặc mở rộng số lượng tổ máy.

Phạm vi thường phải xem xét đồng thời:

Vùng hút + bơm + đường ống + cửa van + điện + điều khiển

Cấp 3 – Hiện đại hóa trạm

Mục tiêu không chỉ tăng Q mà còn tăng khả năng quản lý và giám sát.

Có thể gồm:

• Sensor.
• PLC.
• HMI.
• SCADA.
• Truyền thông.
• Cảnh báo.
• Điều phối nhiều thiết bị.

Kinh nghiệm thực tế từ các dự án trạm bơm Pendin

Một phương án nâng cấp cần dựa trên kinh nghiệm thực tế với thiết bị và công trình trạm bơm. Pendin đã tham gia triển khai nhiều dự án như Thụy Phương 1, Phú Thượng, Aurora, Quy Nhơn, Xuân Mai cùng các công trình ngành nước An Sinh, Cần Giờ, Tân Sơn, Khe Mai, Setfil, Hòa Phú.

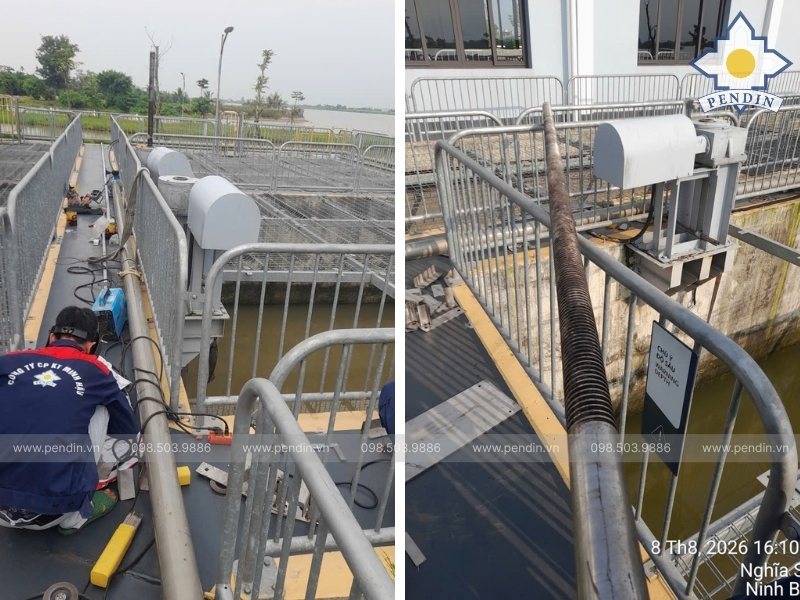

Dự án Thụy Phương 1

Thụy Phương 1 là một trong những dự án trạm bơm Pendin đã trực tiếp tham gia.

Kinh nghiệm từ công trình thực tế giúp đội ngũ chúng tôi hiểu rõ mối liên hệ giữa thiết bị cơ khí, đường ống, mặt bằng lắp đặt và khả năng phối hợp giữa các hạng mục trong trạm.

Đây là nền tảng quan trọng khi Pendin tiếp nhận các dự án cần tăng công suất, bổ sung thiết bị hoặc hiện đại hóa hệ thống vận hành.

Quy trình Pendin triển khai giải pháp nâng cấp trạm bơm

Nâng cấp không bắt đầu từ thiết bị mà bắt đầu từ mục tiêu mới của công trình.

Bước 1 – Xác định mục tiêu: Q, H, số tổ máy, mức tự động hóa và khả năng dự phòng.

Bước 2 – Khảo sát năng lực hiện tại: kiểm tra thu nước, vùng hút, bơm, đường ống, cửa van, điện và điều khiển.

Bước 3 – Xác định khoảng thiếu: so sánh năng lực hiện hữu với mục tiêu mới.

Bước 4 – Xây dựng cấu hình nâng cấp: xác định hạng mục giữ lại, mở rộng hoặc bổ sung.

Bước 5 – Thiết kế và gia công: Pendin triển khai thiết bị cơ khí, đường ống, cửa van và kết cấu theo phạm vi dự án.

Bước 6 – Lắp đặt và tích hợp: kết nối cơ khí, điện và điều khiển.

Bước 7 – Chạy thử theo mục tiêu mới: kiểm tra khả năng phối hợp của toàn hệ thống trước khi bàn giao.

Chi phí nâng cấp trạm bơm phụ thuộc vào khoảng thiếu năng lực

Chi phí không chỉ phụ thuộc trạm lớn hay nhỏ mà phụ thuộc hệ thống hiện tại còn tận dụng được bao nhiêu và cần nâng lên mức nào.

Các yếu tố chính gồm:

• Lưu lượng mục tiêu.
• Cột áp.
• Số tổ máy cần bổ sung.
• Khả năng tận dụng bơm hiện hữu.
• Phạm vi nâng cấp vùng hút.
• Khối lượng đường ống.
• Cửa phai và cụm van.
• Thiết bị chắn/vớt rác.
• Công suất điện.
• PLC/HMI/SCADA.
• Điều kiện thi công.
• Mức dự phòng cho tương lai.

Khách hàng nên cung cấp bản vẽ, thông số vận hành hiện tại và mục tiêu sau nâng cấp để Pendin xác định phạm vi khảo sát.

Pendin – Chuyên Gia Giải Pháp Cơ Khí Môi Trường Hàng Đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin triển khai các giải pháp cho trạm bơm, công trình cấp – thoát nước và hệ thống xử lý nước từ khảo sát, thiết kế đến sản xuất, lắp đặt và bảo trì.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin trực tiếp triển khai nhiều nhóm thiết bị:

• Song chắn rác.
• Gầu và máy vớt rác.
• Cửa phai.
• Stoplog.
• Van cửa lật.
• Đường ống trạm bơm.
• Ống lồng bơm.
• Giếng giả.
• Thiết bị cơ khí phi tiêu chuẩn.
• PLC, HMI và hệ thống điều khiển.

Kinh nghiệm từ Thụy Phương 1 cùng các dự án trạm bơm và công trình ngành nước khác giúp chúng tôi tiếp cận bài toán nâng cấp ở góc độ toàn hệ thống, thay vì chỉ thay đổi một thiết bị riêng lẻ.

Giải pháp toàn diện và dịch vụ hậu mãi

Ngoài thiết bị trạm bơm, Pendin còn triển khai:

• Thiết bị thu bùn, cát: hệ thống gạt bùn, thiết bị tách cát, siphon hút bùn.
• Thiết bị kiểm soát dòng chảy: cửa phai, van cửa lật, cửa chống ngập.
• Thiết bị xử lý nước: máy vớt rác, tuyển nổi, lọc áp lực, hệ thống lắng Lamella.
• Điện – điều khiển: cảm biến, PLC, HMI/SCADA.

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Pendin hỗ trợ khách hàng theo chuỗi: Tư vấn → khảo sát → thiết kế → sản xuất → lắp đặt → chạy thử → bảo trì

Nâng đúng năng lực để trạm đáp ứng mục tiêu mới

Một giải pháp nâng cấp trạm bơm hiệu quả không được đo bằng số lượng thiết bị thay mới mà bằng khả năng đưa toàn trạm đạt đến mục tiêu vận hành mới. Pendin triển khai theo nguyên tắc: Năng lực hiện tại → mục tiêu mới → khoảng thiếu → cấu hình nâng cấp → thiết kế → gia công → lắp đặt → tích hợp → chạy thử

Liên hệ Pendin: 0972.839.315. Gửi bản vẽ trạm bơm, thông số hiện tại và công suất mục tiêu để đội ngũ Pendin kiểm tra sơ bộ phương án nâng cấp.
