Van Cửa Phai – Giải Pháp Điều Tiết Dòng Chảy Hiệu Quả Trong Công Trình Môi Trường & Thủy Lợi
Van cửa phai là thiết bị cơ khí quan trọng dùng để điều tiết và kiểm soát dòng chảy trong các công trình thủy lợi, xử lý nước thải, hệ thống thoát nước đô thị và nhà máy thủy điện. Nhờ khả năng đóng/mở linh hoạt, van giúp ngăn ngập úng, duy trì mực nước ổn định, bảo vệ hạ tầng và tối ưu vận hành hệ thống. Thiết bị được lắp đặt phổ biến tại miệng cống, cửa xả, kênh dẫn, hồ điều hòa – những vị trí cần kiểm soát lưu lượng nước một cách chính xác và an toàn. Hãy cùng Pendin tìm hiểu chi tiết hơn về thiết bị này và ứng dụng của van cửa phai trong các công trình quan trọng.
Van cửa phai là gì?
Van cửa phai, còn gọi là penstock, là thiết bị cơ khí dùng để điều tiết lưu lượng nước hoặc đóng hoàn toàn dòng chảy trong hệ thống mương, kênh hở hoặc ống dẫn. Thiết bị này được sử dụng rộng rãi trong các hệ thống thoát nước, xử lý nước thải, thủy lợi và thủy điện.
So với các loại van công nghiệp thông thường, van cửa phai có khả năng chịu tải cao, kích thước lớn và cấu trúc cơ khí đặc thù, cho phép kiểm soát dòng nước chính xác trong điều kiện môi trường đa dạng.
Cấu tạo và nguyên lý hoạt động của van cửa phai
Cấu tạo của van cửa phai
Tùy theo kiểu lắp đặt và kích thước, van cửa phai có thể có thiết kế chi tiết khác nhau. Tuy nhiên, về cơ bản, một van cửa phai tiêu chuẩn tại Pendin bao gồm các bộ phận chính:
- Khung van: Là bộ phận cố định, được hàn hoặc bắt bulông vào thành kênh hoặc miệng cống. Khung van chịu lực chính, giữ cánh van và đảm bảo chuyển động tuyến tính ổn định.
- Cánh van: Là phần tiếp xúc trực tiếp với dòng nước, có tác dụng đóng/mở tiết diện dòng chảy. Được gia cường bằng thanh tăng cứng nhằm chịu được áp lực dòng chảy lớn.
- Gioăng cao su: Gắn tại mép tiếp xúc giữa cánh van và khung van, giúp đảm bảo độ kín, chống rò rỉ và giảm ma sát trong quá trình vận hành.
- Trục vít & bộ truyền động: Trục vít kết nối cánh van với tay quay hoặc mô-tơ nâng hạ, truyền lực để đóng/mở van. Có thể tích hợp thêm ổ bi, bạc ren để tăng tuổi thọ và độ êm của hệ thống.
- Thanh dẫn hướng: Dẫn hướng chuyển động của cánh van trong khung, thường làm từ thép, nhựa kỹ thuật hoặc khung U.
- Bộ phận vận hành: Bao gồm tay quay cơ khí hoặc mô-tơ điện. Với các hệ thống thông minh, van có thể tích hợp bộ điều khiển tự động theo mực nước, cảm biến dòng chảy hoặc PLC.
Nguyên lý hoạt động của van cửa phai
Van cửa phai hoạt động dựa trên nguyên tắc nâng/hạ cánh van theo phương thẳng đứng hoặc ngang, từ đó đóng hoặc mở tiết diện dòng nước.
- Khi cánh van được nâng lên (vận hành bằng tay hoặc mô-tơ), dòng nước sẽ lưu thông qua tiết diện mở.
- Khi hạ cánh van xuống, cánh van ép sát vào gioăng cao su trên khung van, tạo độ kín khít, ngăn hoàn toàn dòng nước hoặc điều tiết theo nhu cầu.
Sự chính xác trong thiết kế và chất lượng vật liệu quyết định khả năng vận hành bền bỉ, kín nước và giảm thiểu mài mòn trong thời gian dài.
Phân loại van cửa phai
Tại Pendin, van cửa phai được thiết kế đa dạng để phù hợp với nhiều điều kiện vận hành và loại hình công trình:
Phân loại theo phương pháp lắp đặt:

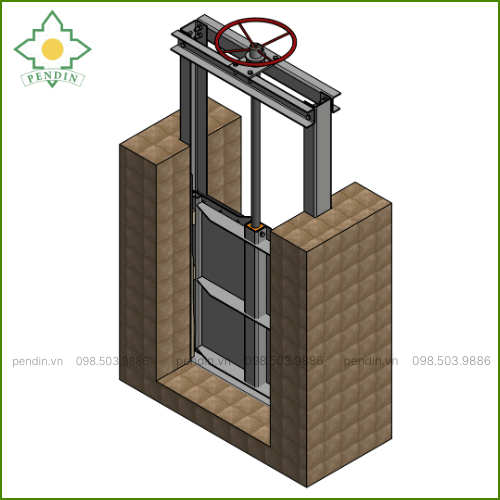

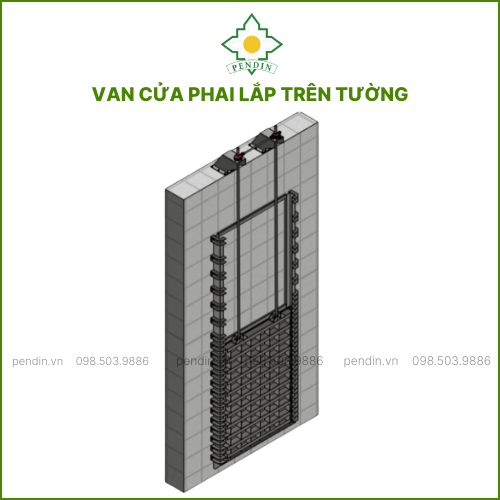

- Van lắp nổi (gắn trên tường hoặc miệng cống): dễ bảo trì, phù hợp trạm bơm, cửa xả đô thị.
- Van lắp âm (trên kênh hoặc khe bê tông): tiết kiệm diện tích, thẩm mỹ cao.
|
Thông số |
Van lắp trong tường |
Van lắp trên tường |
|
Kích thước WxH (mm) |
200 x 200 => 4000 x 4000 mm |
200 x 200 => 1200 x 1200 mm |
|
Vật liệu – Trục vít – Đệm làm kín |
– SUS 316, SUS 304, thép SS400 – SUS 316, SUS 304, thép SS400 – Cao su EPDM |
– SUS 316, SUS 304, thép SS400 – SUS 316, SUS 304, thép SS400 – Cao su EPDM |
|
Trục vít |
– Trục đơn – Trục đôi (2000×2000 mm trở lên) |
– Trục đơn |
|
Mặt làm kín |
– Van 4 mặt kín – Van 3 mặt kín |
– Van 4 mặt kín |
|
Vận hành |
– Điều khiển điện – Máy nâng hạ vận hành tay – Vận hành trực tiếp bằng tay quay |
– Điều khiển điện – Máy nâng hạ vận hành tay – Vận hành trực tiếp bằng tay quay |
|
Tiêu chuẩn |
– TCVN 8298: 2009 – DIN 19569-4 |
– TCVN 8298: 2009 – DIN 19569-4 |
Phân loại theo phương pháp vận hành:
- Van vận hành thủ công: dùng tay quay, vít tải, phù hợp công trình nhỏ hoặc yêu cầu tiết kiệm chi phí.
- Van vận hành tự động: dùng mô-tơ điện, có thể tích hợp điều khiển từ xa hoặc cảm biến mực nước – phù hợp công trình hiện đại, vận hành liên tục.
Phân loại theo vật liệu:
- Thép sơn epoxy: chi phí hợp lý, độ bền cao, dùng trong môi trường nước sạch hoặc nước thải nhẹ.
- Inox 304/316: khả năng chống ăn mòn vượt trội, phù hợp nước mặn, nước thải công nghiệp.
- Nhựa HDPE: nhẹ, không rỉ sét, phù hợp công trình vừa & nhỏ, yêu cầu cách điện.
Phân loại theo hình dáng:
- Van cửa phai vuông hoặc tròn: tùy vào tiết diện cống hoặc kênh
- Van đơn cánh, đôi cánh hoặc nhiều cánh: tùy vào lưu lượng và chiều cao dòng chảy cần kiểm soát.
Ứng dụng của van cửa phai trong các công trình thuỷ lợi, thuỷ điện
Van cửa phai đóng vai trò quan trọng trong nhiều lĩnh vực công nghiệp và hạ tầng kỹ thuật, đặc biệt là tại các vị trí yêu cầu kiểm soát lưu lượng nước một cách chủ động và hiệu quả. Dưới đây là những ứng dụng tiêu biểu:
Hệ thống thủy lợi: Van cửa phai được sử dụng để điều tiết dòng nước trong các kênh mương, đập thủy lợi và hồ chứa, hỗ trợ quá trình tưới tiêu, phân phối nước nông nghiệp và kiểm soát xả lũ.
Nhà máy xử lý nước thải: Trong các trạm xử lý nước thải sinh hoạt hoặc công nghiệp, van cửa phai giúp điều hướng dòng chảy, ngăn dòng trào ngược và tạo điều kiện thuận lợi cho quá trình lắng, tách cặn.
Công trình phòng chống ngập: Van được lắp đặt tại các cửa xả, miệng cống hoặc điểm thoát nước chính để đóng mở dòng chảy theo mực nước thực tế, từ đó giảm thiểu nguy cơ ngập úng trong đô thị vào mùa mưa.
Hệ thống thoát nước đô thị: Van cửa phai hỗ trợ phân luồng và điều tiết nước trong hệ thống cống ngầm, góp phần bảo vệ kết cấu hạ tầng và đảm bảo vận hành ổn định trong điều kiện thời tiết cực đoan.
Công trình thủy điện: Thiết bị được dùng để kiểm soát lưu lượng nước chảy vào tua-bin, từ đó tối ưu hóa hiệu suất phát điện, đảm bảo an toàn cho toàn bộ hệ thống.
Nhà máy cấp nước: Trong các nhà máy nước sạch, van cửa phai giúp kiểm soát lưu lượng nước đầu vào, đảm bảo quy trình xử lý diễn ra ổn định và liên tục.
Tùy theo mục đích sử dụng, van cửa phai có thể được thiết kế, chế tạo theo kích thước, vật liệu và phương thức vận hành khác nhau để phù hợp với từng loại hình công trình cụ thể. Đây là lý do van cửa phai ngày càng trở thành thiết bị không thể thiếu trong hạ tầng cấp – thoát nước hiện đại.
Pendin – Đơn vị sản xuất & lắp đặt van cửa phai uy tín tại Việt Nam
Với hơn 10 năm hoạt động trong lĩnh vực cơ khí môi trường, Pendin đã và đang khẳng định vị thế là một trong những đơn vị hàng đầu tại Việt Nam chuyên thiết kế, sản xuất và lắp đặt van cửa phai theo yêu cầu. Chúng tôi cung cấp giải pháp trọn gói từ khảo sát – thiết kế – gia công – thi công lắp đặt, phù hợp với mọi loại hình công trình như hệ thống thủy lợi, xử lý nước thải, thoát nước đô thị, hồ điều hòa, trạm bơm hay nhà máy thủy điện.
Không chỉ tập trung vào chất lượng sản phẩm, Pendin còn chú trọng phát triển dịch vụ kỹ thuật – tư vấn kỹ lưỡng về phương án lắp đặt, vận hành và bảo trì, giúp khách hàng tối ưu chi phí đầu tư ban đầu cũng như hạn chế chi phí sửa chữa trong dài hạn.
Hơn 200 công trình lớn nhỏ trên toàn quốc đã tin tưởng lựa chọn Pendin là đối tác thi công hệ thống van cửa phai – từ các trạm bơm cấp nước, nhà máy xử lý nước thải, đến các dự án thủy lợi, hồ điều hòa và kênh dẫn nước tại các tỉnh miền Trung, miền Nam. Chúng tôi tự hào là đơn vị đồng hành cùng các nhà thầu, chủ đầu tư và tư vấn thiết kế để triển khai những giải pháp van cơ khí chính xác, hiệu quả và bền vững nhất.
Dự án lắp đặt van cửa phai đã được Pendin hoàn thiện
Trên đây là một vài dự án nổi bật đã được Pendin hoàn thành đúng tiến độ, đúng tiêu chuẩn, được khách hàng phản hồi tích cực. Nếu quý khách hàng đang tìm kiếm một đơn vị uy tín để cung cấp và thi công van cửa phai cho dự án của mình, Pendin chính là lựa chọn đáng tin cậy. Liên hệ ngay với chúng tôi để được tư vấn giải pháp tối ưu và báo giá chi tiết.
FAQ – Những câu hỏi thường gặp về van cửa phai
Van cửa phai được ứng dụng rộng rãi trong các hệ thống thủy lợi, hồ điều hòa, kênh dẫn nước, trạm bơm thoát nước, nhà máy xử lý nước thải, nhà máy nước sạch, công trình kiểm soát lũ và các hệ thống thủy điện. Với khả năng điều tiết dòng chảy chính xác, thiết bị này đóng vai trò quan trọng trong kiểm soát mực nước và ngăn chặn ngập úng.
Tùy theo quy mô công trình và yêu cầu kỹ thuật, van cửa phai có thể được vận hành bằng tay quay (thủ công) hoặc bằng thiết bị nâng hạ tự động thông qua mô tơ điện. Ngoài ra, trong một số hệ thống hiện đại, van có thể tích hợp cảm biến mực nước và hệ điều khiển tự động hóa, cho phép vận hành thông minh và từ xa.
Tại Pendin, van cửa phai được chế tạo từ nhiều loại vật liệu như thép mạ kẽm, inox (SUS 304, SUS 316), nhựa HDPE tùy theo môi trường sử dụng (nước sạch, nước thải, nước mặn…). Các vật liệu này đều đảm bảo độ bền cơ học cao, chống ăn mòn và chịu được áp lực nước lớn.
Pendin thiết kế và chế tạo van cửa phai theo yêu cầu thực tế của từng công trình, do đó kích thước có thể được tùy chỉnh linh hoạt, từ các van cỡ nhỏ phục vụ công trình dân dụng, đến các van kích thước lớn sử dụng cho hồ điều hòa hoặc nhà máy thủy điện.
Van cửa phai có thể lắp đặt ở cả hai vị trí: trên tường (wall-mounted) hoặc trong lòng kênh dẫn (embedded). Mỗi kiểu lắp đặt sẽ có cấu tạo khung dẫn hướng khác nhau. Pendin sẽ tư vấn phương án phù hợp nhất với điều kiện thực tế công trình của khách hàng.
Tùy theo tần suất sử dụng, nhưng thông thường van cửa phai cần được kiểm tra và bảo trì định kỳ (3–6 tháng/lần) để đảm bảo các chi tiết chuyển động, gioăng cao su và hệ truyền động luôn hoạt động ổn định, đảm bảo độ kín nước và tuổi thọ thiết bị.
Có. Pendin cung cấp giải pháp trọn gói bao gồm khảo sát – thiết kế – chế tạo – lắp đặt – hướng dẫn vận hành và bảo trì van cửa phai. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ nhanh chóng tại công trình trên toàn quốc.
