Thiết bị thu bùn cát: Vai trò & Giải pháp kỹ thuật toàn diện 2026

Sự tích tụ không kiểm soát của bùn hữu cơ và cát vô cơ tại đáy bể lắng là nguyên nhân gốc rễ gây mài mòn cánh bơm, giảm thể tích hữu dụng và làm sai lệch quy trình sinh học. Để đảm bảo trạm xử lý vận hành ổn định, việc đầu tư thiết bị thu bùn cát chuẩn kỹ thuật là yêu cầu sống còn. Là nhà sản xuất OEM am hiểu sâu sắc về thủy lực, Pendin cung cấp hệ sinh thái 5 giải pháp toàn diện gồm: Cầu cào trung tâm, Cầu cào bán kính, Cầu cào tịnh tiến, Hệ thống hút Siphon và Thiết bị tách cát. Bài viết này sẽ phân tích chi tiết ứng dụng của từng loại, giúp Chủ đầu tư đưa ra quyết định lựa chọn tối ưu chi phí và hiệu quả lâu dài.

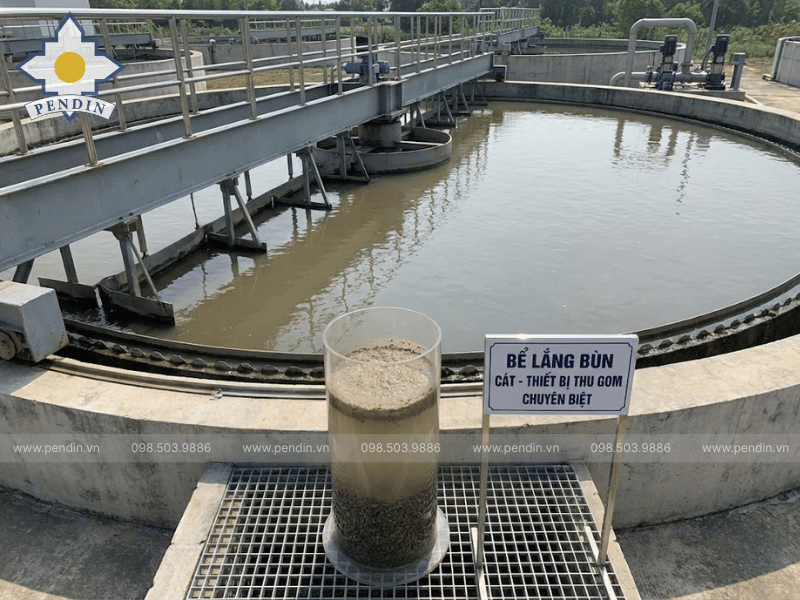

Bản chất kỹ thuật của quá trình lắng và yêu cầu thu gom

Để hiểu rõ tầm quan trọng của thiết bị thu bùn cát, trước tiên chúng ta cần phân định rạch ròi hai loại vật chất cần loại bỏ: Cát (Grit) và Bùn (Sludge). Mặc dù cùng lắng xuống đáy bể, nhưng đặc tính vật lý và cơ chế tác động của chúng lên hệ thống hoàn toàn khác nhau, đòi hỏi các giải pháp cơ khí chuyên biệt.

Cát và các vật liệu vô cơ (sỏi, mảnh kim loại, vỏ trứng, hạt trơ) có tỷ trọng lớn hơn 2.65 và tốc độ lắng rất nhanh. Đặc tính nguy hiểm nhất của nhóm này là khả năng mài mòn (Abrasion). Khi đi vào hệ thống, chúng hoạt động như những hạt mài sắc nhọn, phá hủy cánh bơm (Impeller), vỏ bơm, đường ống và làm tắc nghẽn các van. Do đó, yêu cầu đối với thiết bị tách cát là phải loại bỏ triệt để các hạt có kích thước > 0.2mm ngay từ công đoạn đầu tiên (Headworks) để bảo vệ toàn bộ dây chuyền phía sau.

Ngược lại, bùn sinh học hoặc bùn hóa lý lại có tỷ trọng nhẹ (xấp xỉ 1.05), cấu trúc bông xốp và dễ vỡ. Thách thức lớn nhất khi thu gom bùn không phải là mài mòn, mà là sự nhạy cảm với xáo trộn dòng chảy. Nếu thiết bị thu bùn di chuyển quá nhanh hoặc tạo ra sự nhiễu loạn thủy lực, các bông bùn sẽ bị vỡ vụn và tái phân tán ngược trở lại tầng nước trong (Resuspension), làm tăng chỉ số chất rắn lơ lửng (TSS) đầu ra. Hơn nữa, bùn hữu cơ nếu lưu lại quá lâu dưới đáy bể sẽ xảy ra quá trình phân hủy kỵ khí hoặc khử Nitrat, sinh ra khí N2 đẩy bùn nổi lên mặt nước. Vì vậy, thiết bị thu bùn cát cho nhóm này phải đảm bảo sự nhẹ nhàng nhưng liên tục, ngăn chặn hiện tượng bùn chết và bùn nổi.

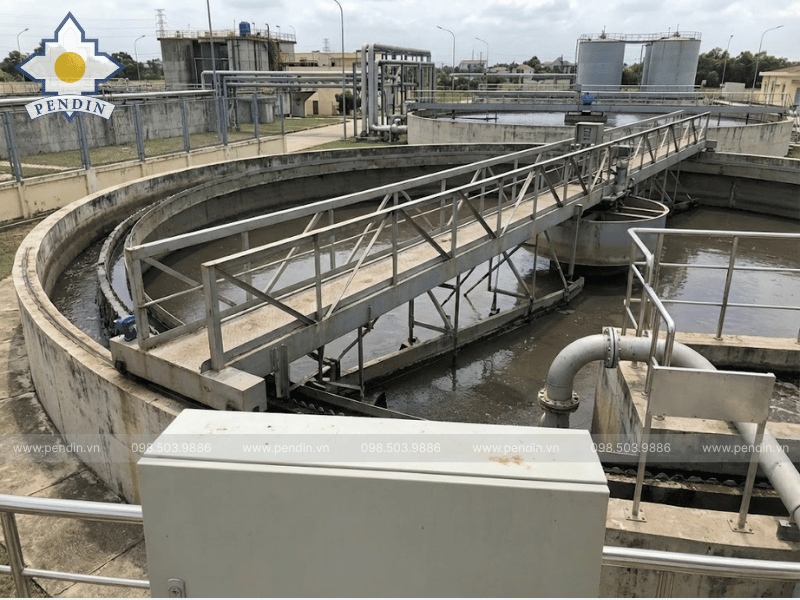

Vai trò “sống còn” của thiết bị thu bùn cát trong quy hoạch trạm xử lý

Một hệ thống thu gom bùn cát hoạt động hiệu quả mang lại ba giá trị cốt lõi, quyết định trực tiếp đến tuổi thọ và chi phí vận hành của nhà máy xử lý nước thải.

Thứ nhất là bảo vệ tài sản thiết bị (Asset Protection). Chi phí thay thế một bộ cánh bơm ly tâm hoặc sửa chữa một máy ép bùn bị mài mòn trục vít cao gấp nhiều lần chi phí vận hành hệ thống tách cát. Thiết bị thu bùn cát đóng vai trò như một lá chắn, loại bỏ các tác nhân gây hại cơ học trước khi chúng kịp xâm nhập vào các thiết bị tinh vi đắt tiền.

Thứ hai là duy trì thể tích hữu dụng của bể (Active Volume Maintenance). Bể lắng được thiết kế với một thời gian lưu nước (HRT) nhất định để đảm bảo hiệu suất lắng. Nếu lớp bùn đáy không được gạt bỏ liên tục, nó sẽ dâng cao và chiếm chỗ của vùng lắng, làm giảm thời gian lưu nước thực tế. Điều này dẫn đến hiện tượng nước thải chưa kịp lắng đã bị đẩy ra ngoài, kéo theo chất ô nhiễm vượt quy chuẩn.

Thứ ba là tối ưu hóa quy trình sinh học. Đối với bể lắng thứ cấp, việc thu hồi bùn hoạt tính (RAS) nhanh chóng và tươi mới là yếu tố then chốt để duy trì nồng độ vi sinh (MLSS) trong bể Aerotank. Nếu sử dụng thiết bị thu bùn cát kém hiệu quả, bùn hồi lưu sẽ bị “già”, hoạt tính kém hoặc đã chuyển sang trạng thái kỵ khí, gây sốc tải cho bể sinh học và làm chết vi sinh.

Phân tích chuyên sâu 5 dòng thiết bị thu bùn, cát của Pendin

Với tư cách là nhà sản xuất thiết bị gốc (OEM) am hiểu sâu sắc về thủy lực học, Pendin không áp dụng một thiết bị rập khuôn cho mọi công trình. Chúng tôi phát triển hệ sinh thái 5 dòng sản phẩm chuyên biệt, đáp ứng chính xác từng điều kiện vận hành cụ thể.

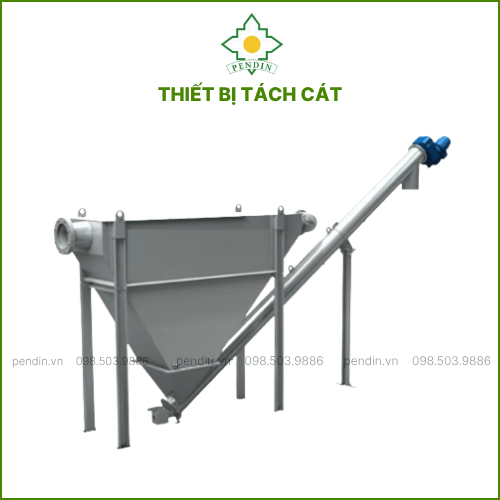

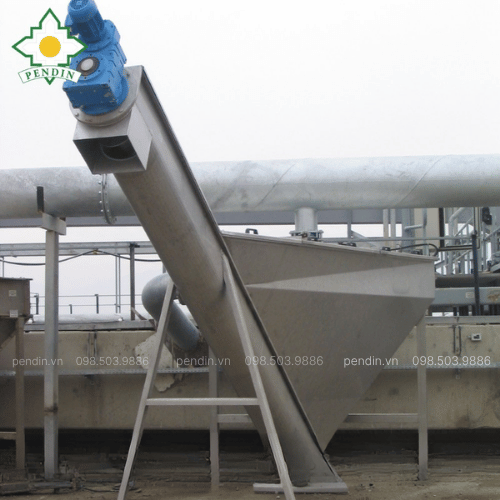

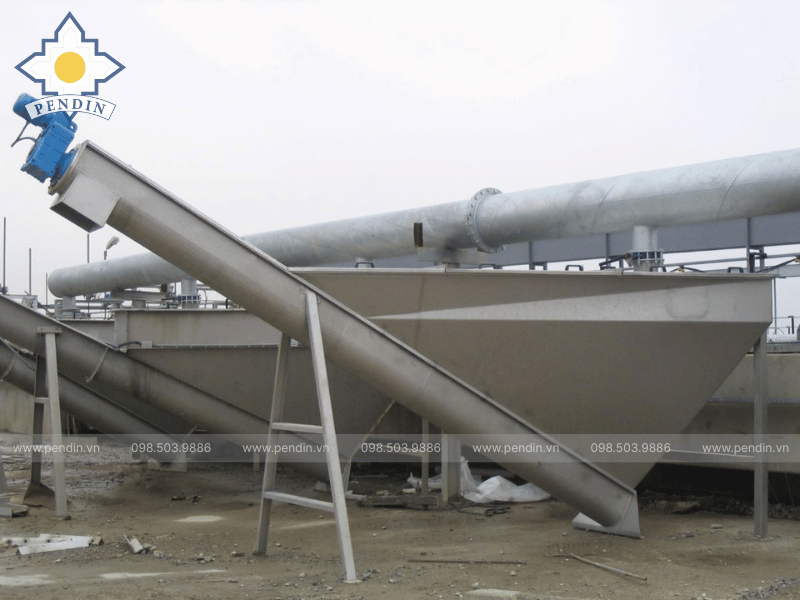

Thiết bị tách cát (Grit Removal System) – Lá chắn đầu nguồn

Tại bể lắng cát, mục tiêu là tách hạt vô cơ nặng mà giữ lại hạt hữu cơ nhẹ. Pendin cung cấp các hệ thống tách cát cơ khí kết hợp khí nén hoặc lực ly tâm. Thiết bị tách cát ở giai đoạn này thường bao gồm hệ thống gạt cát đáy bể hoặc bơm hút cát chuyên dụng, đưa hỗn hợp cát nước vào máy phân loại cát (Grit Classifier). Máy phân loại sử dụng trục vít tải để tách nước và đưa cát sạch ra thùng chứa. Điểm khác biệt trong thiết bị của Pendin là việc sử dụng vật liệu thép hợp kim chịu mài mòn cao hoặc lót đá Bazan tại các vị trí tiếp xúc ma sát lớn, đảm bảo tuổi thọ thiết bị kéo dài trên 10 năm ngay cả trong môi trường khắc nghiệt nhất.

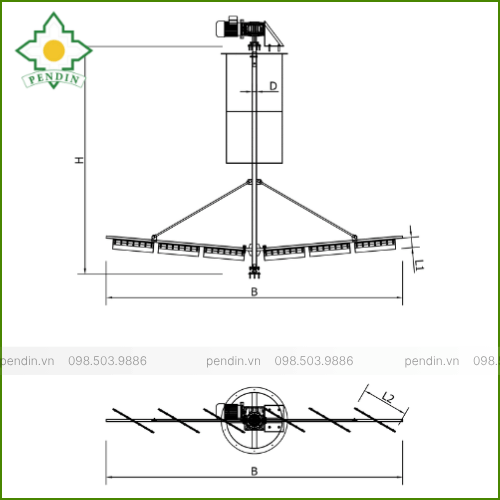

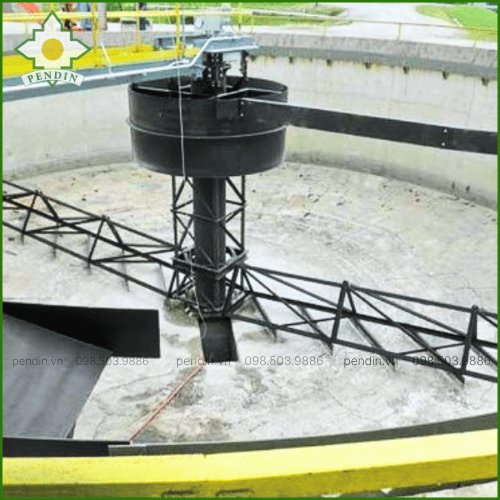

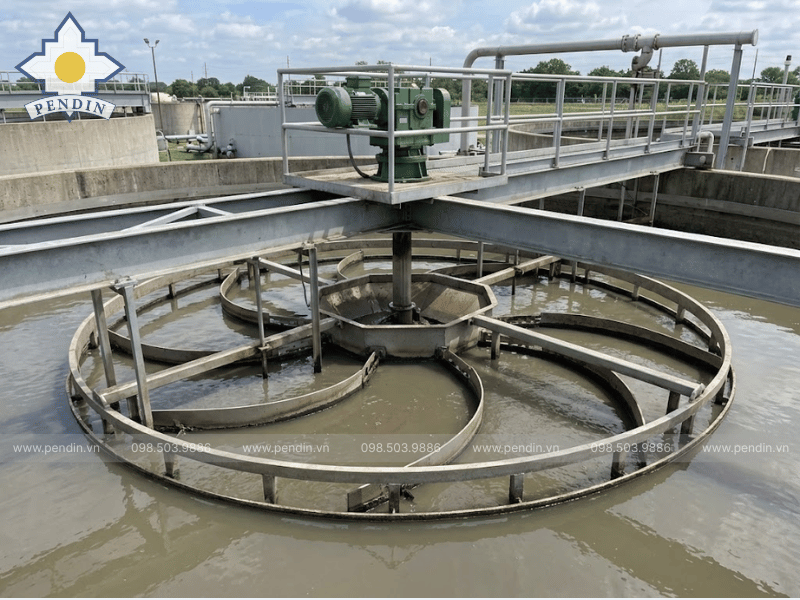

Cầu cào gạt bùn trung tâm (Center-Drive Clarifier)

Đây là giải pháp tiêu chuẩn cho các bể lắng tròn có đường kính trung bình (thường dưới 20m). Cấu tạo đặc trưng của thiết bị này là động cơ truyền động được đặt cố định trên bàn thao tác tại tâm bể. Trục trung tâm truyền lực xoắn xuống hệ thống khung cào và tay gạt bùn (Scraper Arm) bên dưới.

Ưu điểm kỹ thuật lớn nhất của cầu cào trung tâm là sự ổn định. Do mô-men xoắn được truyền trực tiếp từ tâm, hệ thống ít bị ảnh hưởng bởi sự mấp mô của thành bể hay đường ray. Tuy nhiên, thách thức thiết kế nằm ở việc tính toán trục dẫn động sao cho đủ cứng vững để chịu được tải trọng xoắn khi bùn cô đặc, nhưng không quá nặng nề. Pendin sử dụng công nghệ gia công chính xác CNC để chế tạo bộ truyền động, đảm bảo sự ăn khớp hoàn hảo và giảm thiểu rung lắc. Hệ thống lưỡi cào được bố trí theo góc nghiêng Logarit, giúp bùn được cuốn vào hố thu trung tâm theo quãng đường ngắn nhất và nhanh nhất.

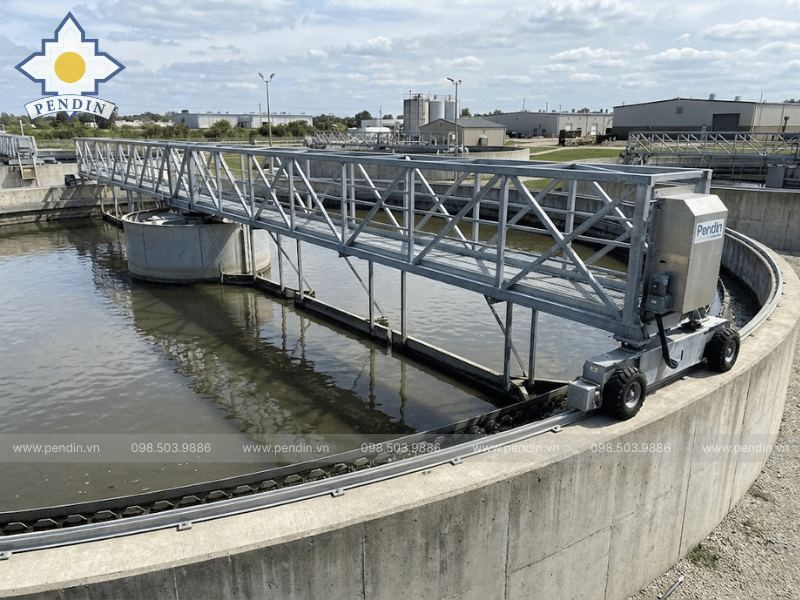

Cầu cào gạt bùn bán kính (Peripheral-Drive Clarifier)

Đối với các bể lắng tròn quy mô lớn (đường kính từ 20m đến 60m), việc sử dụng trục trung tâm trở nên kém hiệu quả về mặt kết cấu và kinh tế. Lúc này, thiết bị thu bùn cát dạng cầu cào bán kính là lựa chọn tối ưu. Thiết bị bao gồm một cầu công tác dài bằng bán kính bể (hoặc đường kính), một đầu xoay quanh gối đỡ trung tâm (Center Pivot), đầu còn lại gắn động cơ và bánh xe di chuyển trên thành bể.

Cơ chế dẫn động biên (Peripheral Drive) tận dụng cánh tay đòn dài để tạo ra lực gạt lớn, quét sạch bùn trên một diện tích rộng lớn mà không cần động cơ công suất quá cao. Vấn đề kỹ thuật thường gặp ở loại này là hiện tượng trượt bánh xe khi trời mưa hoặc khi tải bùn quá lớn. Pendin khắc phục triệt để vấn đề này bằng việc thiết kế hệ thống bánh xe dẫn động bám đường cao su đặc biệt hoặc bánh xe thép chạy trên ray, kết hợp với hệ thống chổi quét đường ray tự động. Đồng thời, khớp nối trung tâm được thiết kế dạng vành trượt (Slip ring) để cấp điện an toàn cho động cơ quay liên tục mà không bị xoắn cáp.

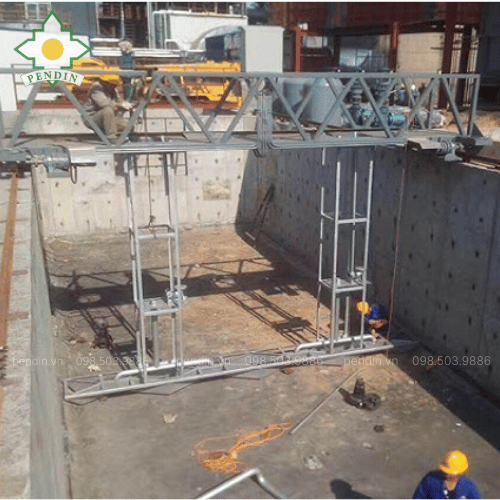

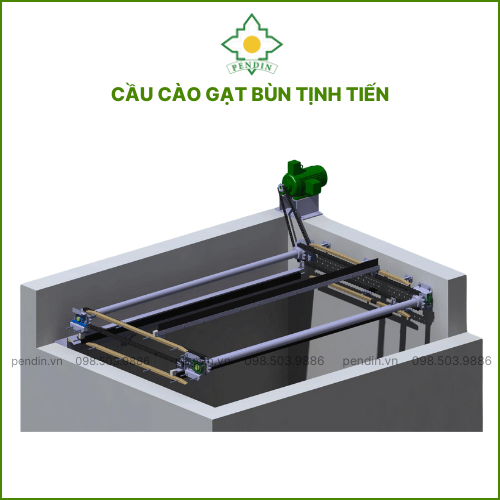

Cầu cào gạt bùn tịnh tiến (Traveling Bridge Scraper)

Trong các trạm xử lý nước thải khu công nghiệp hoặc đô thị có quỹ đất hạn hẹp, bể lắng hình chữ nhật thường được ưu tiên sử dụng để tiết kiệm diện tích (ghép chung vách). Giải pháp thiết bị thu bùn cát cho cấu hình này là cầu cào tịnh tiến. Khác với hệ thống gạt xích ngầm (Chain & Flight) vốn tiềm ẩn rủi ro đứt xích khó sửa chữa, cầu cào tịnh tiến đặt toàn bộ động cơ, tủ điện và các chi tiết chuyển động chính lên trên mặt nước.

Cầu công tác di chuyển dọc theo chiều dài bể trên hệ thống đường ray hai bên thành. Hệ thống lưỡi gạt được hạ xuống đáy để gom bùn về hố thu ở đầu bể trong hành trình đi, và có thể nâng lên hoặc kết hợp gạt váng bề mặt trong hành trình về. Ưu điểm vượt trội của thiết bị này là khả năng bảo trì dễ dàng. Kỹ thuật viên có thể kiểm tra, thay thế linh kiện ngay trên cầu mà không cần tháo cạn bể. Pendin tích hợp hệ thống điều khiển PLC thông minh, cho phép cài đặt hành trình và chu kỳ gạt linh hoạt theo lượng bùn thực tế, giúp tiết kiệm điện năng tối đa.

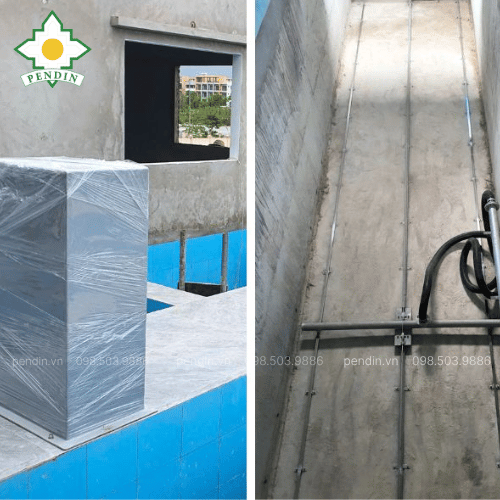

Hệ thống hút bùn Siphon (Siphon Sludge Suction)

Đối với các bể lắng thứ cấp trong công nghệ Bùn hoạt tính (Activated Sludge), yêu cầu quan trọng nhất là không làm vỡ bông bùn vi sinh. Các loại gạt cơ khí thông thường có thể tạo ra lực cắt làm tan rã bông bùn. Hệ thống hút bùn Siphon của Pendin ra đời để giải quyết bài toán này. Thay vì dùng lực cưỡng bức để đẩy bùn, thiết bị sử dụng chênh lệch áp suất thủy tĩnh để hút bùn nhẹ nhàng từ đáy bể lên mương dẫn bùn.

Hệ thống bao gồm các ống hút hình chữ V (V-plough) chạy dọc theo bán kính cầu cào. Khi cầu quay, bùn được hút liên tục qua các ống này nhờ áp lực nước. Công nghệ Siphon cho phép kiểm soát chính xác lưu lượng bùn hút tại từng điểm trên đáy bể thông qua các van điều tiết, đảm bảo bùn được thu gom đồng đều, không xảy ra hiện tượng “lắng chết” cục bộ. Đây là giải pháp tiên tiến nhất hiện nay cho các bể lắng sinh học quy mô lớn, đảm bảo chất lượng nước đầu ra trong vắt và bùn hồi lưu có hoạt tính sinh học cao nhất.

Các tiêu chí kỹ thuật then chốt khi lựa chọn thiết bị

Việc lựa chọn đúng thiết bị thu bùn cát đòi hỏi sự thấu hiểu sâu sắc về thông số kỹ thuật và điều kiện vận hành. Chủ đầu tư cần đặc biệt lưu ý đến Mô-men xoắn làm việc (Running Torque) và Mô-men xoắn bảo vệ (Alarm/Trip Torque). Thiết bị của Pendin luôn được thiết kế với hệ số an toàn mô-men xoắn lớn hơn 1.5 lần tải trọng thực tế, đảm bảo máy có đủ sức mạnh để phá vỡ các mảng bùn cô đặc sau thời gian dài tích tụ hoặc sau sự cố mất điện. Hệ thống bảo vệ quá tải bằng chốt cắt cơ khí (Shear pin) hoặc cảm biến điện tử là bắt buộc để bảo vệ hộp số không bị phá hủy khi gặp vật cản cứng.

Vật liệu chế tạo cũng là yếu tố quyết định độ bền. Trong môi trường nước thải ăn mòn, các chi tiết nhúng chìm (tay gạt, khung cào, ống hút) bắt buộc phải được chế tạo từ Inox 304 hoặc Inox 316. Pendin cam kết sử dụng vật liệu có nguồn gốc xuất xứ rõ ràng (CO/CQ), được xử lý bề mặt bằng phương pháp thụ động hóa (Passivation) để tăng khả năng chống ăn mòn. Đối với các chi tiết chịu ma sát như bánh xe, bạc đỡ, chúng tôi sử dụng vật liệu nhựa kỹ thuật cao cấp hoặc hợp kim chịu mài mòn để giảm thiểu chi phí thay thế định kỳ.

Kết luận

Thiết bị thu bùn cát không chỉ đơn thuần là cỗ máy dọn bể, mà là nền tảng kỹ thuật đảm bảo sự vận hành trơn tru và hiệu quả kinh tế cho toàn bộ trạm xử lý nước thải. Sự lựa chọn chính xác giữa cầu cào trung tâm, bán kính, tịnh tiến hay hệ thống siphon sẽ quyết định trực tiếp đến tuổi thọ công trình và chất lượng nước sau xử lý. Với năng lực của một nhà sản xuất OEM hàng đầu, Pendin cam kết mang đến những giải pháp cơ khí môi trường được “may đo” chuẩn xác, bền bỉ và tối ưu chi phí vận hành. Nếu Quý khách hàng đang tìm kiếm một đối tác tin cậy để tư vấn, thiết kế và cung cấp thiết bị thu bùn cát chất lượng cao, hãy liên hệ ngay với đội ngũ kỹ sư của Pendin để nhận được giải pháp kỹ thuật chuyên sâu nhất.
