Van cửa lật Pendin – Giải pháp kiểm soát dòng chảy hiệu quả cho công trình hạ tầng

Trong bối cảnh hạ tầng đô thị, công trình thủy lợi và hệ thống thoát nước ngày càng chịu ảnh hưởng bởi biến đổi khí hậu và thời tiết cực đoan, việc đảm bảo dòng chảy một chiều, chống tràn ngược hiệu quả trở nên vô cùng cấp thiết. Van cửa lật – với thiết kế vận hành hoàn toàn tự động theo chênh lệch áp suất – là giải pháp thông minh, đơn giản và tối ưu cho hàng loạt ứng dụng thực tế như cống thoát nước, trạm bơm tiêu úng, hệ thống xử lý nước thải… Trong bài viết này, Pendin sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng và lý do vì sao van cửa lật luôn là lựa chọn hàng đầu trong kiểm soát dòng chảy.

Van cửa lật là gì?

Van cửa lật (Flap Gate) là một thiết bị cơ khí chuyên dụng, lắp đặt tại các cửa thoát nước, cống ngầm, trạm bơm hoặc các đầu xả ra sông, hồ. Thiết bị hoạt động theo nguyên lý một chiều – cho phép nước chảy ra nhưng ngăn không cho nước chảy ngược vào hệ thống.

Khác với các loại van cơ khí cần điều khiển bằng tay hoặc điện, van cửa lật hoạt động hoàn toàn tự động dựa vào sự chênh lệch áp suất giữa hai phía. Khi nước trong hệ thống lớn hơn phía ngoài, cửa van mở ra. Ngược lại, khi áp suất bên ngoài cao hơn (do triều cường, ngập úng…), van tự động đóng lại, ngăn nước tràn vào hệ thống.

Cấu tạo và nguyên lý hoạt động của van cửa lật

Cấu tạo của van cửa lật

Tùy theo kích thước, lưu lượng thiết kế và môi trường sử dụng, van cửa lật có thể được gia công từ nhiều vật liệu như inox 304/316, thép mạ kẽm nhúng nóng hoặc composite. Tuy nhiên, nhìn chung, cấu tạo cơ bản bao gồm:

• Thân van: Là kết cấu chính, cố định trên tường cống hoặc cửa xả. Thường làm bằng thép hoặc inox, được gia công để đảm bảo độ kín nước cao.
• Cánh van: Thiết kế dạng bản lật, có thể là hình tròn, cánh nghiêng, cánh vuông góc, tùy theo thiết kế công trình. Cánh van được liên kết với bản lề để tự mở ra khi có dòng nước chảy từ trong ra.
• Bản lề và chốt: Cho phép cánh van mở/đóng linh hoạt theo áp lực nước, đồng thời chịu được tải trọng dòng chảy lớn.
• Gioăng kín khít: Thường làm từ cao su EPDM hoặc vật liệu chống hóa chất, đảm bảo độ kín tuyệt đối khi van đóng.

Nguyên lý hoạt động của van cửa lật

Van cửa lật hoạt động hoàn toàn tự động theo nguyên lý chênh lệch áp suất:

• Khi nước từ trong hệ thống đẩy ra ngoài (áp suất trong lớn hơn ngoài), lực nước sẽ đẩy cánh van mở ra, cho phép dòng chảy đi qua.
• Khi áp suất phía ngoài (ví dụ nước triều, mưa lớn…) cao hơn, cánh van tự động đóng lại dưới áp lực dòng chảy hoặc trọng lượng bản thân, ngăn không cho nước chảy ngược vào trong hệ thống.

Cơ chế này giúp bảo vệ hệ thống thoát nước, trạm bơm và các công trình hạ tầng khỏi tình trạng úng ngập, tràn nước, hoặc lẫn tạp chất từ môi trường bên ngoài.

Phân loại van cửa lật

Tùy thuộc vào đặc điểm công trình, lưu lượng nước và yêu cầu vận hành cụ thể, van cửa lật được chia thành nhiều chủng loại khác nhau. Mỗi loại sẽ có thiết kế, tính năng riêng nhằm đáp ứng tối ưu nhu cầu sử dụng. Dưới đây là 5 dòng van cửa lật phổ biến do Pendin thiết kế và gia công:

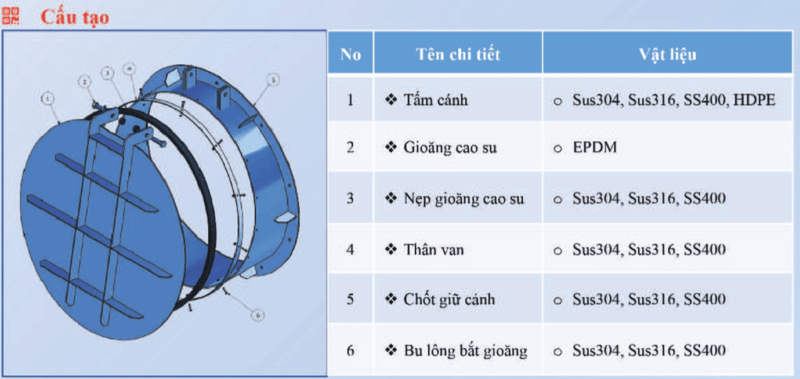

Van cửa lật tròn, cánh nghiêng góc

Van cửa lật tròn, cánh nghiêng góc là dòng van có mặt bích hình tròn và cánh van được thiết kế nghiêng một góc nhất định (thường 10–15 độ) so với phương ngang. Khi có dòng nước từ trong hệ thống đẩy ra, áp lực sẽ làm cánh van bật mở dễ dàng. Khi không còn áp lực, cánh van tự hạ xuống, đóng kín cửa xả.

Ưu điểm nổi bật:

• Thiết kế nhỏ gọn, trọng lượng nhẹ.
• Dễ mở khi có lưu lượng thấp, không gây tổn thất áp suất.
• Gioăng kín nước bố trí tối ưu, chống rò rỉ hiệu quả.

Ứng dụng:

• Phù hợp với: hệ thống thoát nước mưa, cống xả nhỏ, trạm bơm dân dụng hoặc công trình có không gian lắp đặt hạn chế.

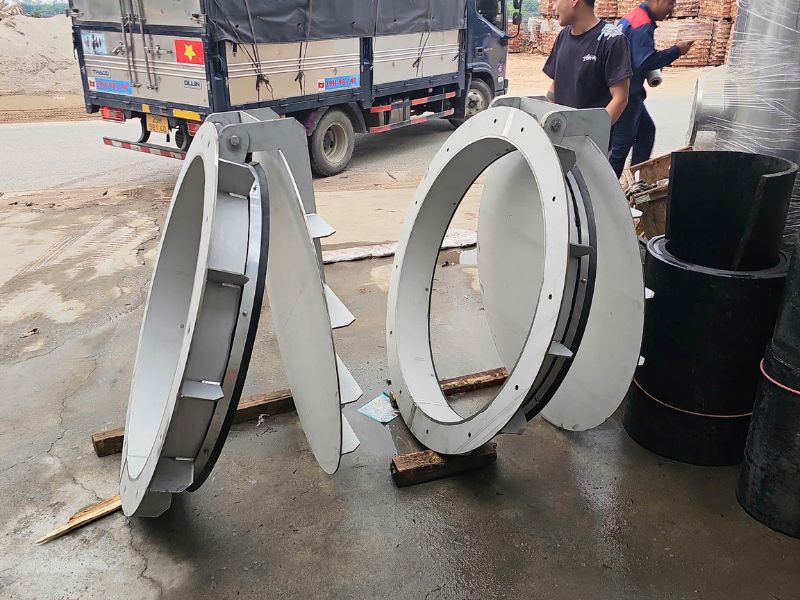

Van cửa lật tròn, cánh vuông góc

Van cửa lật tròn, cánh vuông góc là dòng van có thiết kế mặt bích tròn, nhưng cánh van đóng mở theo phương vuông góc 90 độ với phương ngang. Cánh van nặng hơn nên phù hợp với công trình có áp lực dòng chảy lớn để đảm bảo hiệu quả đóng mở an toàn.

Ưu điểm nổi bật:

• Vận hành ổn định ở lưu lượng lớn.
• Kết cấu chắc chắn, chống va đập mạnh.
• Tăng khả năng chống chảy ngược triệt để.

Ứng dụng:

• Dùng trong các cống xả lớn, cửa cống dẫn ra sông hoặc khu vực thường xuyên chịu ảnh hưởng triều cường.

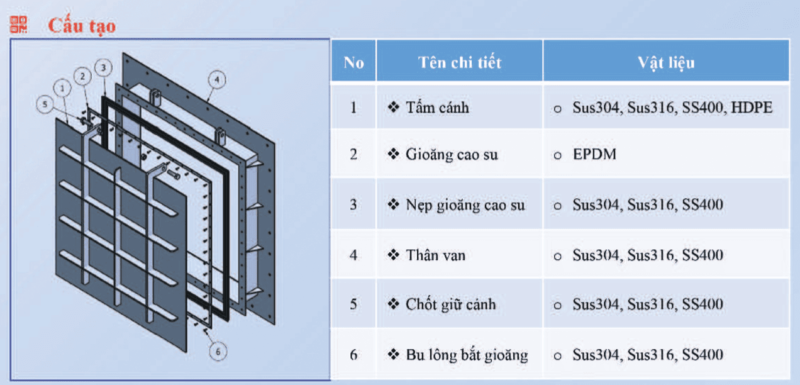

Van cửa lật vuông, cánh nghiêng góc

Van cửa lật vuông, cánh nghiêng góc là loại van có khung dạng hình vuông hoặc chữ nhật, với cánh van nghiêng một góc so với trục ngang. Thiết kế này giúp giảm trọng lượng của cánh, hỗ trợ quá trình mở van nhanh chóng với áp lực dòng chảy vừa phải.

Ưu điểm nổi bật:

• Tối ưu cho các cửa xả dạng hình hộp hoặc tường phẳng.
• Cánh van nhẹ, dễ vận hành, giảm lực đẩy cần thiết.
• Độ kín nước cao, chịu ăn mòn tốt.

Ứng dụng:

• Thích hợp cho hệ thống thoát nước công nghiệp, cống hộp đô thị, hoặc các khu xử lý nước thải.

Van cửa lật vuông, cánh vuông góc

Van có khung vuông hoặc chữ nhật, cánh van đóng mở theo phương thẳng đứng. Đây là loại van phổ biến trong các trạm bơm lớn hoặc các tuyến ống có yêu cầu cao về kiểm soát dòng chảy và độ kín nước.

Ưu điểm nổi bật:

• Thiết kế bền chắc, chống chịu áp lực lớn.
• Chịu được dòng nước chảy mạnh và thường xuyên.
• Dễ dàng gia công theo kích thước tùy biến.

Ứng dụng:

• Phù hợp với các công trình lớn như nhà máy xử lý nước thải tập trung, hồ điều tiết, kênh thủy lợi trung – đại.

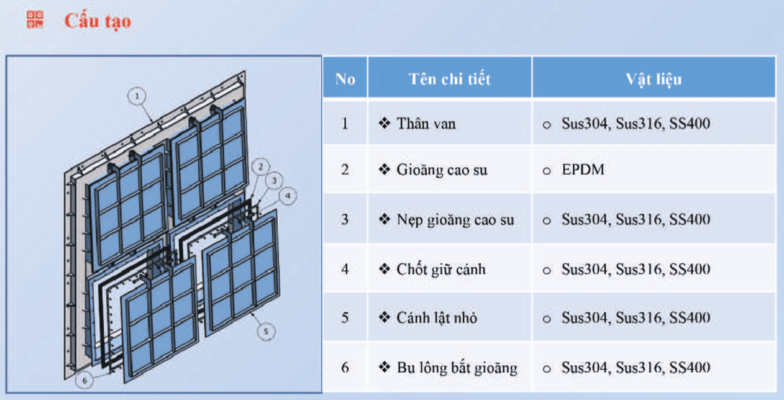

Van cửa lật kích thước lớn, cánh nghiêng góc

Đây là dòng van cửa lật đặc biệt được thiết kế cho các công trình có khẩu độ lớn (đường kính >1000mm), với cánh van nghiêng để dễ dàng mở đóng mà không gây tác động đột ngột.

Ưu điểm nổi bật:

• Cánh nghiêng giúp giảm lực va đập khi đóng mở.
• Tăng tuổi thọ sử dụng và độ an toàn cho công trình.
• Có thể gia công bằng vật liệu composite hoặc inox kháng ăn mòn cao.

Ứng dụng:

• Sử dụng trong hệ thống thủy lợi quy mô lớn, cống xả ven biển, cửa tràn hồ chứa hoặc các dự án phòng chống ngập cho đô thị lớn.

Ứng dụng thực tế của van cửa lật

Van cửa lật là thiết bị cơ khí môi trường chuyên dụng, có vai trò đặc biệt quan trọng trong việc điều tiết dòng chảy và ngăn dòng nước chảy ngược. Với cấu tạo đơn giản nhưng hiệu quả, van cửa lật được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau của hạ tầng kỹ thuật và xử lý môi trường.

Hệ thống thoát nước mưa và chống ngập đô thị

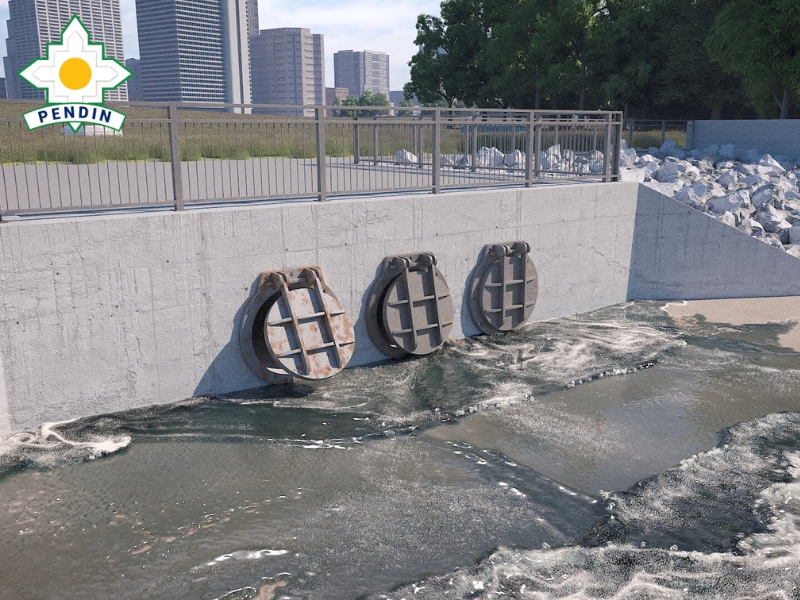

Trong các đô thị hiện đại, van cửa lật được lắp đặt tại các cửa xả cuối tuyến thoát nước mưa, đầu mương, miệng cống ra sông, kênh, rạch… để ngăn nước triều, nước sông dâng cao chảy ngược vào hệ thống cống gây ngập úng nội đô.

• Tác dụng thực tế: Khi trời mưa, nước từ trong hệ thống chảy ra ngoài làm mở van. Khi nước bên ngoài dâng cao, van tự đóng lại nhờ áp lực nước, ngăn dòng chảy ngược vào bên trong.
• Ứng dụng tiêu biểu: Các tuyến cống ven kênh, hệ thống tiêu thoát tại các khu đô thị mới, trạm bơm chống ngập khu công nghiệp.

Công trình thủy lợi – thủy điện

Van cửa lật được sử dụng tại các cửa cống dẫn nước ra sông, cửa tràn, hồ điều tiết, đập thủy lợi. Thiết bị này giúp kiểm soát mực nước, ngăn nước tràn ngược vào vùng canh tác hoặc khu dân cư.

• Tác dụng thực tế: Đảm bảo an toàn cho hệ thống canh tác nông nghiệp vào mùa mưa lũ, chủ động xả lũ khi cần thiết.
• Ứng dụng tiêu biểu: Các đập điều tiết hồ chứa tại miền Trung, hệ thống thủy lợi phục vụ tưới tiêu ở đồng bằng sông Cửu Long.

Trạm bơm, nhà máy xử lý nước thải

Trong các trạm bơm hoặc nhà máy xử lý nước thải, van cửa lật được lắp tại các tuyến ống xả cuối, nhằm bảo vệ hệ thống bơm và thiết bị khỏi nguy cơ nước chảy ngược hoặc rác thải trôi vào từ hạ lưu.

• Tác dụng thực tế: Giúp hệ thống xử lý hoạt động ổn định, kéo dài tuổi thọ cho bơm, ống dẫn, hạn chế hư hỏng thiết bị.
• Ứng dụng tiêu biểu: Trạm xử lý nước thải khu công nghiệp, khu dân cư tập trung, bệnh viện.

Công trình ven biển, cửa sông

Tại các khu vực ven biển hoặc cửa sông, nơi thường xuyên có thủy triều dâng cao, van cửa lật đóng vai trò như một “cánh cổng tự động” ngăn nước mặn tràn vào hệ thống thoát nước, bảo vệ đất sản xuất và hạ tầng kỹ thuật.

• Tác dụng thực tế: Ngăn xâm nhập mặn, bảo vệ nguồn nước ngọt, tránh hư hại do nước mặn gây ra cho đường ống và công trình.
• Ứng dụng tiêu biểu: Các trạm xả ven biển miền Tây, khu đô thị ven sông, các vùng chuyển đổi nông nghiệp – thủy sản.

Khu dân cư và công trình dân dụng

Van cửa lật kích thước nhỏ thường được lắp tại các tuyến ống thoát nước sinh hoạt, hệ thống mương hộp, trạm bơm mini tại các khu dân cư, biệt thự, khu nghỉ dưỡng… để ngăn mùi, chống côn trùng và chống nước chảy ngược.

• Tác dụng thực tế: Bảo vệ không gian sống sạch sẽ, an toàn và thân thiện với môi trường.
• Ứng dụng tiêu biểu: Dự án nhà phố cao cấp, khu nghỉ dưỡng, công trình nhà máy chế biến thực phẩm quy mô nhỏ.

Pendin – Đơn vị chuyên gia công & lắp đặt thiết bị cơ khí môi trường uy tín

Với hơn 10 năm kinh nghiệm trong ngành cơ khí môi trường, Pendin tự hào là đơn vị đồng hành cùng hàng trăm dự án thoát nước, xử lý nước thải, trạm bơm, khu công nghiệp và hạ tầng đô thị trên toàn quốc. Tính đến nay, Pendin đã khẳng định trình độ chuyên môn lẫn uy tín đơn vị qua nhiều dự án sản xuất, thi công và lắp đặt cửa chống ngập nổi bật như:

• Thi công cửa chống ngập tầng hầm cho CÔNG TY TNHH XÂY DỰNG DÂN DỤNG OLYMPIA: Đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo an toàn tuyệt đối cho hệ thống tầng hầm trước tình trạng ngập lụt.
• Cung cấp, lắp đặt, chế tạo cửa chống ngập cho CÔNG TY TNHH AUTO SYSTEM VIỆT NAM: Sản phẩm được thiết kế riêng theo yêu cầu, tối ưu hiệu suất chống nước và độ bền cao.
• Ngoài ra, Pendin còn hợp tác với nhiều doanh nghiệp lớn như Vingroup, FLC Group, Sun Group, Amaccao,…

Pendin cam kết mang đến giải pháp tối ưu, chất lượng vượt trội, phù hợp với từng loại công trình. Để được tư vấn giải pháp lắp đặt cửa chống ngập hiệu quả cho công trình, quý khách vui lòng liên hệ với chúng tôi ngay hôm nay!
