Thiết Bị Bảo Vệ Đầu Hút Máy Bơm Gồm Những Gì?

Tại trạm bơm, bảo vệ đầu hút không chỉ là ngăn cành cây, bèo hoặc rác lớn đi vào máy bơm. Một hệ thống tốt còn phải duy trì khả năng thông nước, hạn chế rác tích tụ tại cửa lấy nước, tạo điều kiện dòng hút phù hợp và cho phép cô lập khu vực khi cần kiểm tra hoặc bảo trì. Vì vậy, thiết bị bảo vệ đầu hút máy bơm nên được xem như một hệ thống nhiều lớp: Chắn rác → lấy rác → ổn định dòng → dẫn dòng → cô lập bảo trì → máy bơm. Tùy loại trạm và hiện trạng công trình, Pendin lựa chọn cấu hình phù hợp từ song chắn rác, gầu/máy vớt rác, giếng giả, ống lồng bơm đến cửa phai hoặc stoplog.

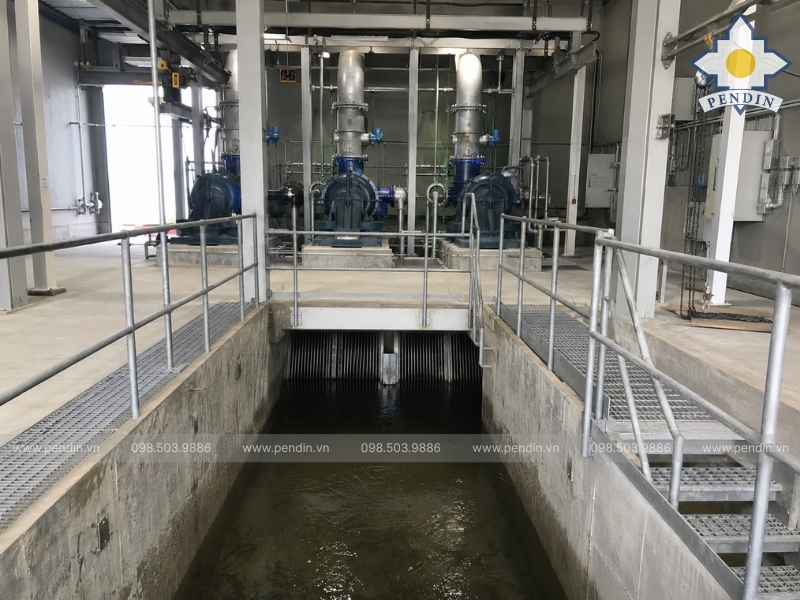

Vì sao đầu hút máy bơm cần được bảo vệ?

Đầu hút là khu vực quyết định trực tiếp đến khả năng tiếp nhận nước của máy bơm. Nếu dòng vào không ổn định hoặc có quá nhiều vật cản, hiệu quả vận hành toàn trạm có thể bị ảnh hưởng.

Một số vấn đề thường gặp gồm:

• Cành cây, bèo và rác lớn đi về phía bơm.
• Rác bám kín song chắn làm giảm diện tích thông nước.
• Dòng vào bể hút phân bố không đều.
• Xuất hiện xoáy hoặc cuốn khí tại khu vực hút.
• Khó cô lập thiết bị khi cần bảo trì.
• Khu vực hút không phù hợp với cấu hình bơm mới sau nâng cấp.

Do đó, bài toán bảo vệ đầu hút cần xử lý cả rác, dòng chảy và khả năng bảo trì, không chỉ riêng một lớp lưới chắn.

Thiết bị bảo vệ đầu hút máy bơm gồm những gì?

Pendin chia hệ thống thành các lớp chức năng để dễ xác định đúng thiết bị cho từng rủi ro.

Nguy cơ tại đầu hút	Thiết bị/giải pháp
Cành cây, bèo, vật thể lớn	Song chắn rác
Rác tích tụ trên song	Gầu vớt rác, máy lược/máy vớt rác
Dòng hút xoáy, không ổn định	Giếng giả/buồng hút theo thiết kế
Cần tổ chức dòng vào cụm bơm	Ống lồng bơm
Cần cô lập để vệ sinh, sửa chữa	Cửa phai, stoplog

Không phải trạm nào cũng cần đủ tất cả thiết bị. Cấu hình được lựa chọn theo rủi ro và yêu cầu vận hành thực tế.

Rọ bơm có phải giải pháp phù hợp cho mọi trạm bơm?

Không. Rọ bơm hoặc foot valve thường phù hợp hơn với hệ thống hút qua đường ống, nơi cần giữ nước mồi và chặn vật thể trực tiếp tại đầu ống hút.

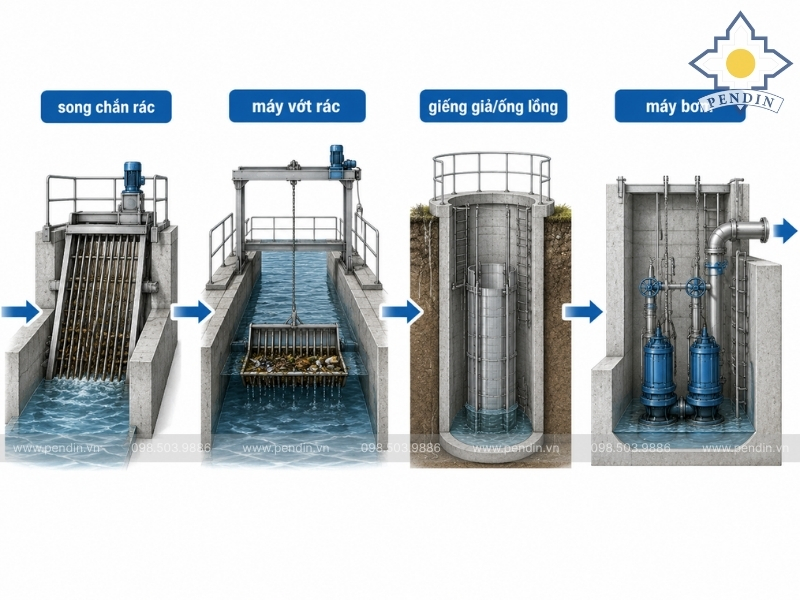

Với trạm bơm công suất lớn, trạm thủy lợi, trạm chống ngập hoặc cửa lấy nước rộng, bài toán bảo vệ thường được xử lý từ phía trước: Nguồn nước → Song chắn rác → Thiết bị thu rác → Bể/vùng hút → Máy bơm

Cách tiếp cận này giúp xử lý rác trước khi chúng tiến sát đầu hút, đồng thời thuận tiện hơn cho vệ sinh và vận hành hệ thống.

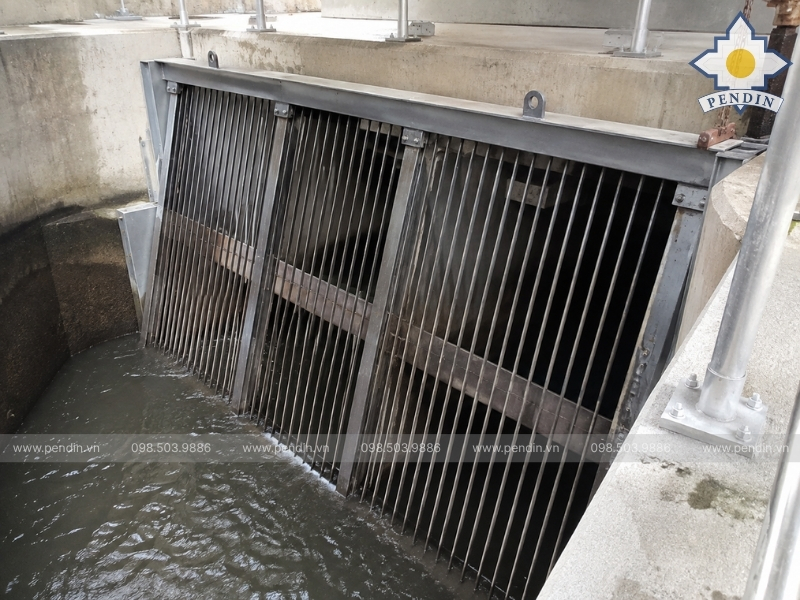

Lớp 1 – Song chắn rác ngăn vật thể trước cửa hút

Song chắn rác là lớp bảo vệ đầu tiên. Thiết bị giữ lại cành cây, bèo, rác nổi và những vật thể không mong muốn trước khi nước đi sâu vào khu vực hút.

Pendin thiết kế và gia công song chắn theo:

• Lưu lượng.
• Loại rác.
• Kích thước cửa lấy nước.
• Khe chắn.
• Chiều sâu.
• Môi trường làm việc.
• Phương án vớt rác.

Điểm quan trọng là khe chắn không được lựa chọn theo một giá trị cố định cho mọi trạm. Khe quá lớn làm giảm khả năng bảo vệ; khe quá nhỏ lại khiến lượng rác giữ lại tăng và có thể gây cản trở dòng nếu không thu gom kịp thời.

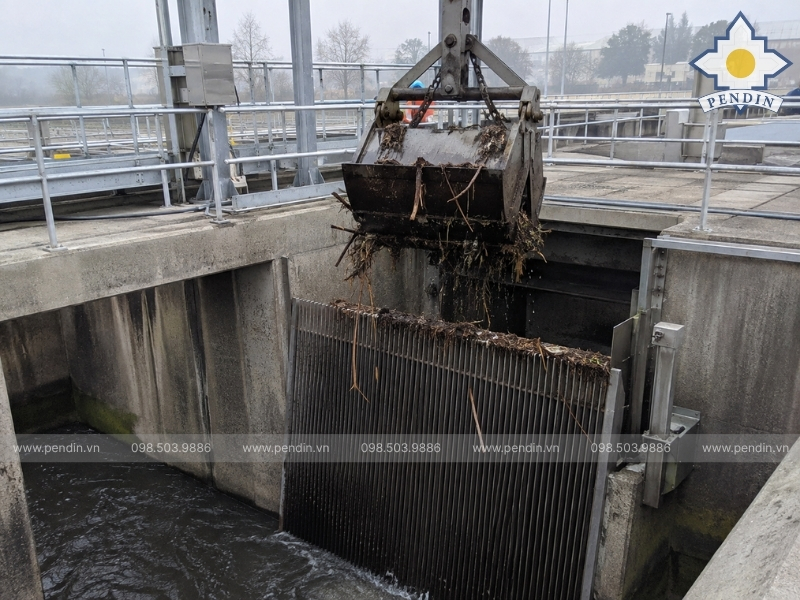

Lớp 2 – Gầu và máy vớt rác duy trì khả năng thông nước

Song chắn chỉ giữ rác. Nếu rác không được lấy ra, chính song chắn có thể trở thành nút thắt ở cửa lấy nước.

Tùy loại rác và tải lượng, Pendin sử dụng:

• Gầu vớt rác thô cho cành cây, bèo và vật nổi lớn.
• Gầu vớt rác tự động khi cần cơ giới hóa theo chu kỳ.
• Máy lược rác khi rác thường xuyên bám trên bề mặt song.
• Máy vớt rác theo cấu hình công trình.

Logic rất rõ: SONG CHẮN = GIỮ RÁC GẦU/MÁY VỚT = ĐƯA RÁC RA KHỎI DÒNG NƯỚC

Vì vậy, với trạm có tải rác lớn, song chắn và thiết bị vớt nên được xem xét đồng thời ngay từ giai đoạn thiết kế.

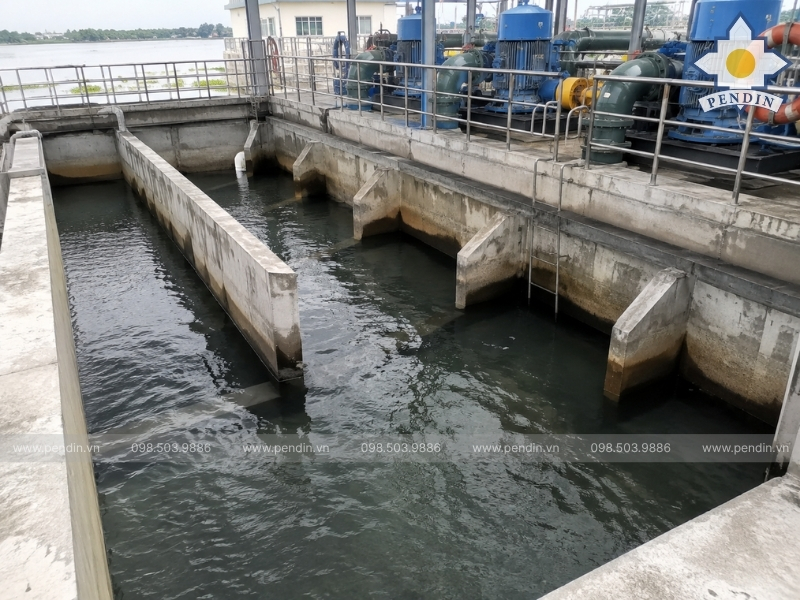

Lớp 3 – Giếng giả và giải pháp ổn định dòng hút

Bảo vệ đầu hút không chỉ là chống rác. Sau khi nước vượt qua hệ thống chắn, dòng nước vẫn phải đến máy bơm trong điều kiện phù hợp. Nếu vùng hút có phân bố dòng không đều, xoáy mạnh hoặc cuốn khí, máy bơm có thể vận hành không ổn định.

Trong những trường hợp phù hợp, Pendin gia công giếng giả hoặc kết cấu buồng hút theo bản vẽ để hỗ trợ tổ chức dòng trước máy bơm.

Mục tiêu có thể gồm:

• Hạn chế vùng xoáy.
• Hạn chế cuốn khí.
• Tạo điều kiện dòng vào ổn định hơn.
• Phối hợp với hình học bể hút và vị trí bơm.

Đây là bài toán thủy lực và kết cấu, không nên xử lý bằng cách chỉ tăng công suất máy bơm.

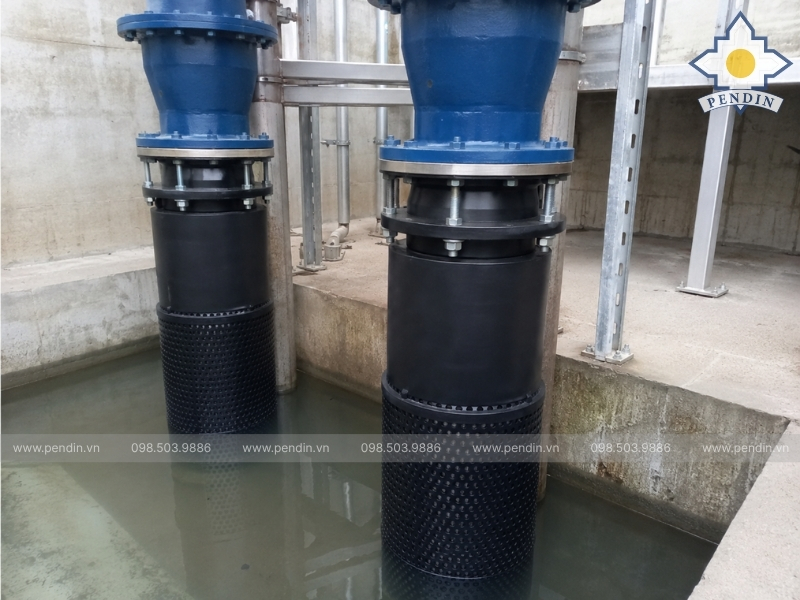

Lớp 4 – Ống lồng bơm trong cấu hình cụm hút

Ống lồng bơm không phải thiết bị lọc rác. Vai trò của nó nằm ở việc phối hợp với cấu hình bơm và khu vực hút theo thiết kế.

Pendin gia công ống lồng theo kích thước và yêu cầu từng trạm, bao gồm:

• Thân ống.
• Gân tăng cứng.
• Mặt bích và điểm liên kết.
• Chi tiết dẫn hướng.
• Kết cấu phụ trợ theo bản vẽ.

Ống lồng thường được xem xét trong các cấu hình bơm chìm hoặc bơm trục đứng khi thiết kế yêu cầu tổ chức và dẫn dòng phù hợp tại khu vực bơm.

Lớp 5 – Cửa phai và stoplog phục vụ cô lập bảo trì

Một hệ thống bảo vệ đầu hút tốt không chỉ hoạt động ổn định khi trạm đang chạy mà còn phải tính đến lúc cần sửa chữa.

Cửa phai và stoplog có thể được bố trí tại các vị trí cần cô lập dòng theo thiết kế.

Khi có khả năng cô lập, đội vận hành thuận lợi hơn trong các công việc như:

• Vệ sinh song chắn.
• Kiểm tra bể hút.
• Sửa chữa cửa van.
• Tháo lắp thiết bị.
• Bảo trì khu vực bơm.

Cấu hình có thể được tổ chức: Nguồn nước → Cửa cô lập/Stoplog → Song chắn → Vùng hút → Máy bơm

Việc bố trí cụ thể phụ thuộc mặt bằng và nhiệm vụ của từng công trình.

Hiện tượng nào tại đầu hút cần giải pháp nào?

Không nên chọn thiết bị theo catalogue. Cần bắt đầu từ hiện tượng thực tế đang xuất hiện tại trạm.

Hiện tượng	Khu vực cần kiểm tra	Hướng xử lý
Rác lớn về cửa hút	Cửa lấy nước	Song chắn rác
Song nhanh bị kín	Khu vực chắn	Gầu/máy vớt rác
Rác xuất hiện liên tục	Song chắn	Máy lược/máy vớt tự động
Bơm rung, xuất hiện xoáy	Bể/vùng hút	Đánh giá intake, giếng giả
Có dấu hiệu hút khí	Cao độ và dòng hút	Kiểm tra bố trí vùng hút
Cần dẫn dòng vào cụm bơm	Khu vực bơm	Ống lồng theo thiết kế
Khó vệ sinh, bảo trì	Khu vực cô lập	Cửa phai/stoplog

Không phải trạm bơm nào cũng cần cùng một cấu hình

Pendin xây dựng hệ thống theo điều kiện thực tế thay vì mặc định sử dụng cấu hình nhiều thiết bị nhất.

Trạm có tải rác thấp, điều kiện hút tốt

Có thể chỉ cần: Song chắn rác → Vùng hút → Máy bơm

Trạm có lượng rác lớn

Cấu hình được mở rộng: Song chắn rác → Gầu/máy vớt rác → Vùng hút → Máy bơm. Trạm có vấn đề thủy lực vùng hút

Cần xem xét: Song chắn → Thiết bị thu rác → Giếng giả/buồng hút → Cụm bơm

Trạm yêu cầu bảo trì từng khoang

Có thể cần: Cửa phai/Stoplog → Song chắn → Vùng hút → Máy bơm

Nguyên tắc là thiết bị được lựa chọn theo rủi ro cần xử lý, không theo số lượng sản phẩm.

5 sai lầm khi bảo vệ đầu hút máy bơm

Một số phương án tưởng như tăng mức bảo vệ nhưng lại có thể tạo thêm vấn đề nếu không xem xét toàn hệ thống.

1. Chọn khe song càng nhỏ càng tốt.
   Khe nhỏ giữ nhiều rác hơn nhưng cũng làm tăng tải rác và nguy cơ cản dòng.
2. Có song chắn nhưng không có cách lấy rác ra.
   Rác tích tụ sẽ giảm diện tích thông nước.
3. Chỉ quan tâm rác mà bỏ qua dòng hút.
   Bơm vẫn có thể rung hoặc hút khí dù trước cửa không còn rác lớn.
4. Bố trí song chắn không phù hợp với dòng nước.
   Kết cấu chắn có thể ảnh hưởng phân bố dòng tại khu vực intake nếu bố trí không hợp lý.
5. Không tính khả năng cô lập khi bảo trì.
   Đến lúc sửa chữa mới phát hiện không thể tiếp cận hoặc dừng dòng tại khu vực cần thao tác.

Kinh nghiệm Pendin tại các công trình đầu vào trạm bơm năm 2026

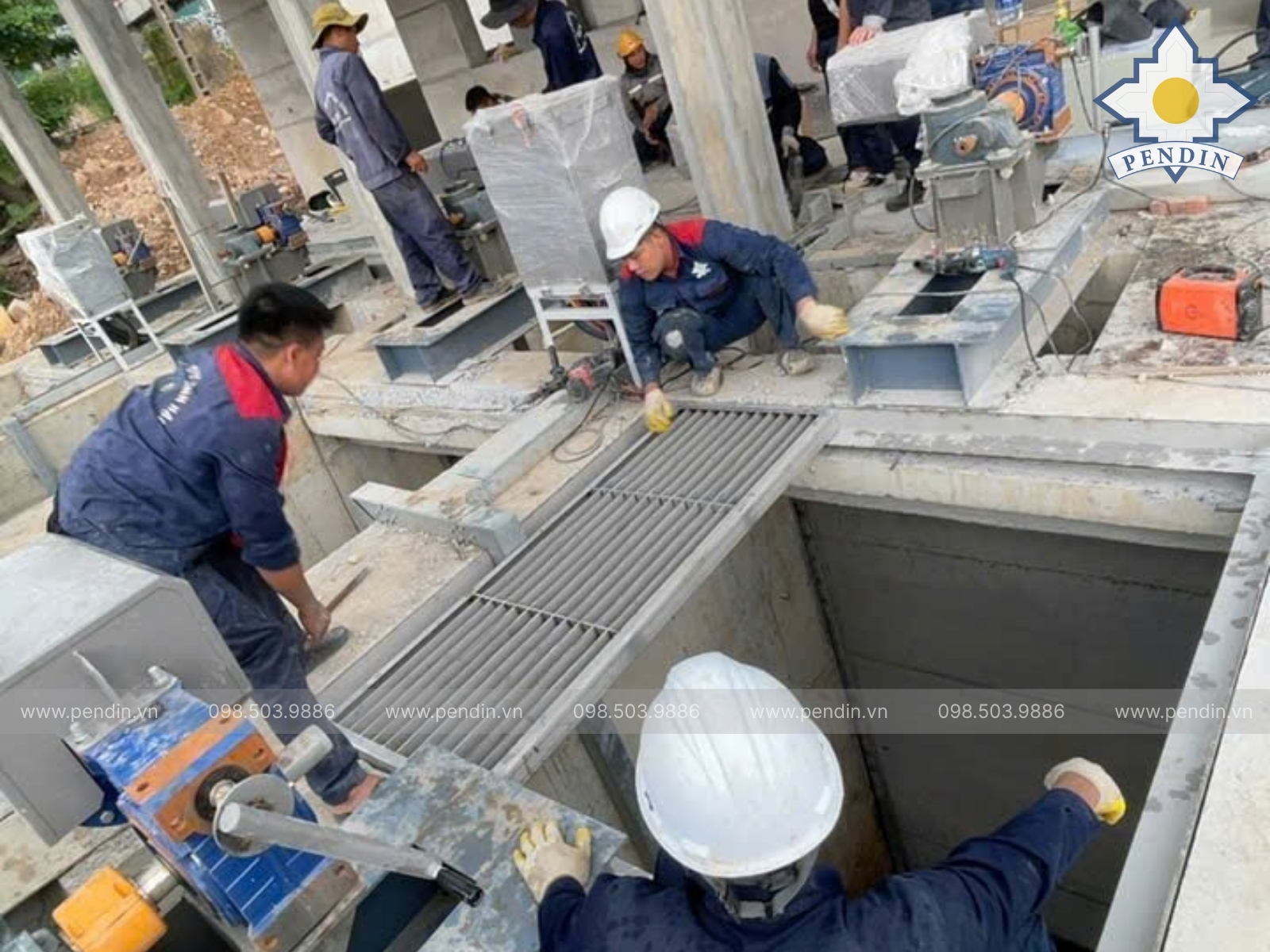

Các dự án thực tế giúp Pendin tích lũy kinh nghiệm trong việc phối hợp thiết bị chắn rác, cửa van và khu vực tiếp nhận nước.

Dự án Thụy Phương – Hà Nội

Pendin triển khai:

• Khe lưới chắn rác phía sông.
• Lưới chắn rác phía sông.
• Khe cửa van trạm bơm.
• Cửa van trạm bơm.
• Van cửa phai.
• Máy vít ty chìm.
• Tủ điều khiển.

Đây là dự án thể hiện rõ việc bảo vệ khu vực đầu vào cần được phối hợp giữa chắn rác – kiểm soát dòng – vận hành cửa.

Yên Xá – Linh Đàm

Pendin triển khai song chắn rác, van cửa phai, tủ điện, sàn thao tác, lan can và thang leo. Cấu hình này cho thấy thiết bị chắn rác cần được đặt trong tổng thể vận hành và bảo trì của công trình.

VCP Bắc Giang – Đại Hoàng Long

Tại dự án này, Pendin triển khai lưới chắn rác và van cửa phai, tiếp tục thể hiện năng lực thực hiện đồng thời hai lớp chức năng: giữ vật thể trong dòng và kiểm soát dòng nước.

Pendin cần dữ liệu gì để xây dựng cấu hình bảo vệ đầu hút?

Để đề xuất đúng giải pháp, Pendin cần hiểu cả nguồn nước, bơm và mặt bằng hút.

Khách hàng nên cung cấp:

• Lưu lượng Q.
• Loại và kích thước rác.
• Kích thước cửa lấy nước W × H.
• Mực nước min/max.
• Loại và thông số máy bơm.
• Bản vẽ bể hút.
• Hình ảnh/video hiện trạng.
• Vấn đề đang gặp khi vận hành.
• Yêu cầu cô lập và bảo trì.

Từ đó, đội ngũ kỹ thuật xác định cần sử dụng song chắn, thiết bị vớt rác, giếng giả, ống lồng hay cửa cô lập ở mức nào.

Pendin – Chuyên Gia Giải Pháp Cơ Khí Môi Trường Hàng Đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin triển khai nhiều nhóm thiết bị cho trạm bơm, công trình cấp thoát nước và hệ thống xử lý nước.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin gia công sản xuất thiết bị cơ khí:

• Song/lưới chắn rác.
• Gầu và máy vớt rác.
• Giếng giả.
• Ống lồng bơm.
• Cửa phai.
• Stoplog.
• Van cửa lật.
• Đường ống trạm bơm.
• Thiết bị cơ khí phi tiêu chuẩn.
• Hệ thống điều khiển theo phạm vi dự án.

Các dự án năm 2026 như Thụy Phương, Yên Xá – Linh Đàm, VCP Bắc Giang, Hồ Phú Đô và Nhà máy Z117 tiếp tục bổ sung kinh nghiệm thực tế của Pendin trong các hệ thống trạm bơm và kiểm soát dòng.

Giải pháp toàn diện và dịch vụ hậu mãi

Pendin đồng hành cùng khách hàng theo chuỗi: Tư vấn → Khảo sát → Thiết kế → Sản xuất → Lắp đặt → Chạy thử → Bảo trì

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, chúng tôi lựa chọn thiết bị theo đúng rủi ro và điều kiện của từng công trình.

Bảo vệ bơm phải bắt đầu từ trước khi nước đi vào bơm

Thiết bị bảo vệ đầu hút máy bơm không nên được hiểu là một tấm lưới hoặc một rọ lọc đặt ngay trước cửa hút. Ở quy mô trạm bơm, bảo vệ hiệu quả cần xem xét toàn bộ hành trình nước trước khi đến máy.

Pendin triển khai theo nguyên tắc: Chắn rác → lấy rác → ổn định dòng → dẫn dòng → cô lập bảo trì → máy bơm

Cấu hình phù hợp giúp vừa hạn chế rác và vật thể đi vào cụm bơm, vừa duy trì điều kiện hút và khả năng bảo trì của toàn trạm.
