Rãnh Thu Và Hố Ga Chống Ngập Nội Khu: Cách Bố Trí Và Cải Tạo

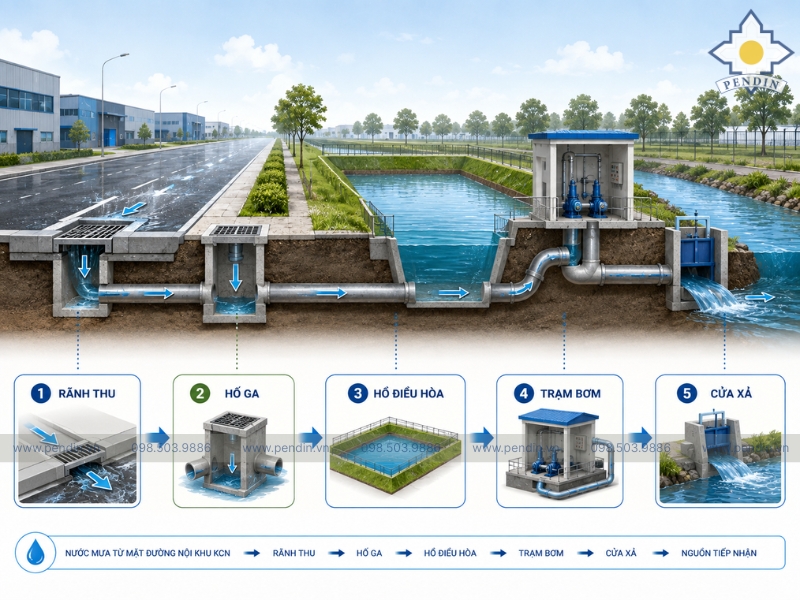

Rãnh thu và hố ga chống ngập nội khu là lớp đầu tiên đưa nước mưa rời khỏi mặt đường, sân nhà máy, cửa kho và khu vực sản xuất. Nếu nước không được thu đủ nhanh, ngập có thể xuất hiện ngay trên bề mặt dù hồ điều hòa hoặc trạm bơm vẫn còn khả năng tiếp nhận. Tuy nhiên, có rãnh và hố ga không đồng nghĩa công trình sẽ hết ngập. Rãnh đặt sai vị trí, mặt bằng ngược dốc, miệng thu bị rác che kín hoặc tuyến cống phía sau đã đầy đều có thể khiến nước tiếp tục tràn vào nhà xưởng. Muốn xử lý hiệu quả, cần khảo sát toàn bộ hành trình: Nước trên bề mặt → rãnh thu → hố ga → tuyến cống → hồ điều hòa hoặc trạm bơm → cửa xả.

Rãnh thu và hố ga có vai trò gì trong chống ngập nội khu?

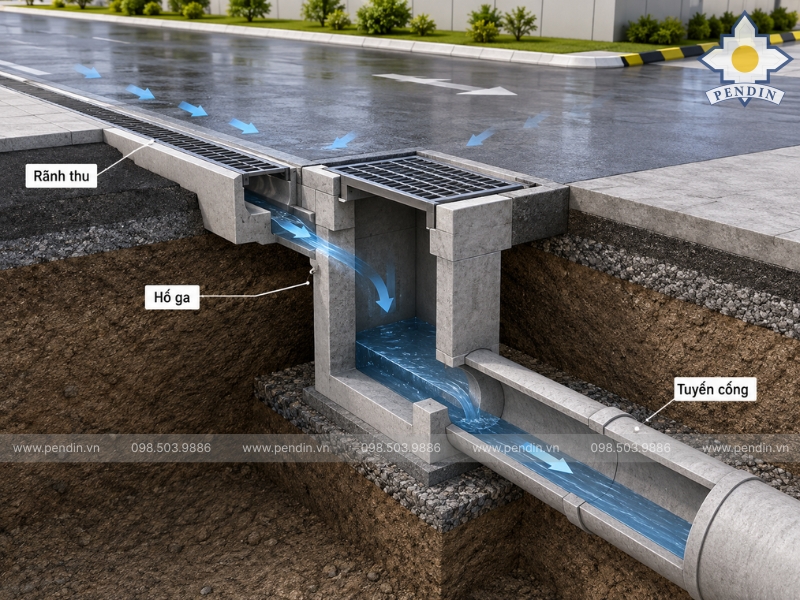

Rãnh thu tiếp nhận nước trên mặt sân, đường và khu vực quanh nhà xưởng. Hố ga là điểm trung chuyển giữa rãnh và tuyến cống, đồng thời tạo không gian kiểm tra, lắng cặn và bảo trì hệ thống.

Mỗi hạng mục đảm nhận một nhiệm vụ khác nhau:

• Rãnh thu: đón nước khỏi mặt bằng và dẫn về hố ga.
• Nắp rãnh hoặc grating: cho nước đi qua nhưng hạn chế vật lớn rơi xuống.
• Hố ga: tiếp nhận dòng nước từ nhiều nhánh và chuyển vào tuyến cống.
• Thiết bị chắn rác: giữ lại rác trước khi đi sâu vào hệ thống.
• Tuyến cống: đưa nước đến hồ điều hòa, hố bơm hoặc cửa xả.

Rãnh và hố ga không trực tiếp làm nước biến mất. Nếu tuyến phía sau không còn khả năng tiếp nhận, nước sẽ dâng trở lại và tràn ra mặt bằng.

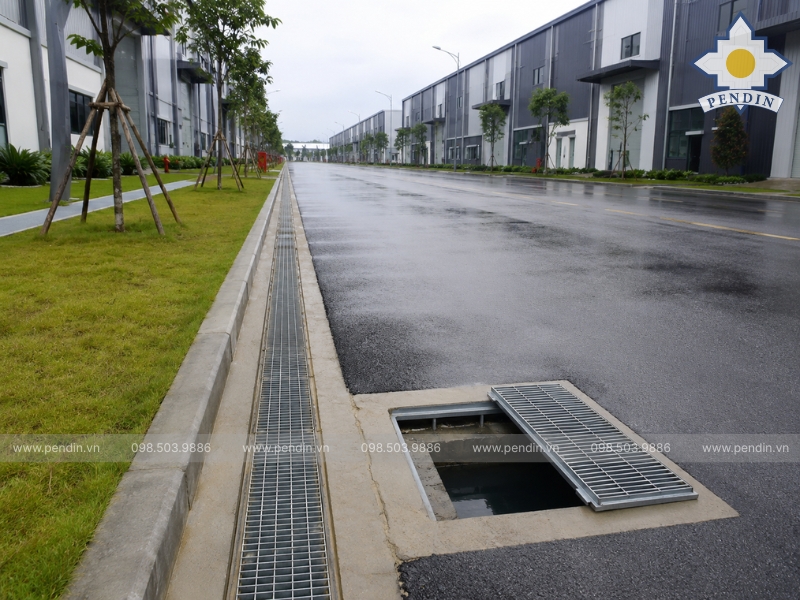

Những vị trí cần ưu tiên thu nước trong KCN

Không nên bố trí rãnh chỉ theo đường biên kiến trúc. Vị trí thu nước cần dựa trên hướng dốc thực tế, điểm nước tập trung và mức độ quan trọng của khu vực cần bảo vệ.

Các vị trí thường phải ưu tiên gồm:

• Điểm thấp trên đường nội bộ.
• Trước cửa chính nhà xưởng.
• Cửa cuốn kho hàng.
• Dock xuất nhập hàng.
• Chân ram dốc.
• Khu vực trước phòng điện.
• Trạm biến áp và phòng điều khiển.
• Bãi container, bãi xe.
• Điểm giao giữa sân nhà máy và đường nội bộ.
• Khu vực nước từ mái tập trung xuống.
• Chân tường hoặc góc sân thường xuyên đọng nước.

Tại cửa kho hoặc dock, rãnh cần được bố trí phía ngoài vùng cần bảo vệ. Nếu nước đã vượt qua cửa rồi mới gặp rãnh, khả năng chống ngập sẽ giảm đáng kể.

Vì sao có rãnh và hố ga nhưng nội khu vẫn bị ngập?

Ngập nội khu có thể bắt đầu từ mặt bằng, miệng thu, hố ga hoặc tuyến thoát nước phía sau. Việc chỉ nạo vét một hố ga thường không giải quyết được nếu nguyên nhân nằm ở cao độ hoặc cửa xả cuối tuyến.

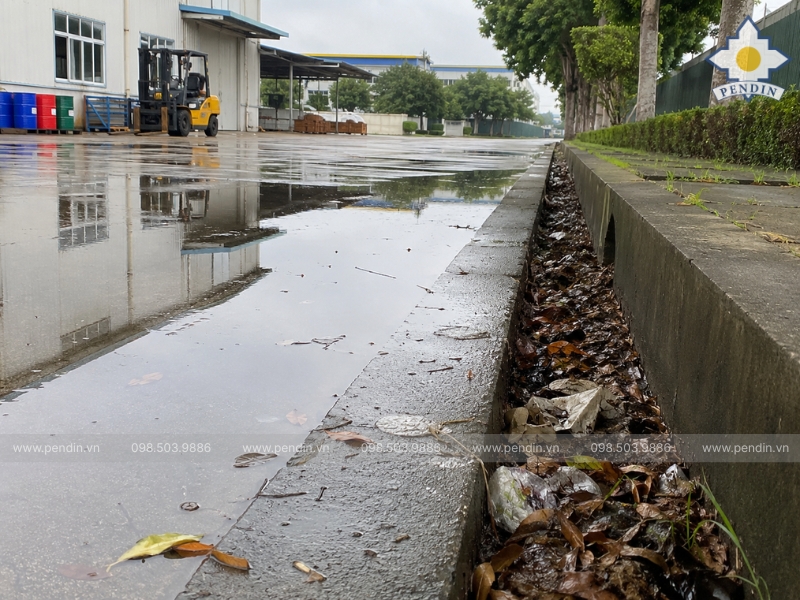

Nước không chảy được vào rãnh

Nước có thể đọng trên sân trong khi rãnh vẫn chưa đầy do:

• Mặt sân ngược dốc.
• Nền bị lún cục bộ.
• Rãnh nằm cao hơn điểm đọng nước.
• Gờ cửa hoặc vỉa giữ nước.
• Khoảng cách giữa các điểm thu quá xa.
• Rãnh không nằm trên hướng dòng chảy.
• Hàng hóa hoặc phương tiện che miệng thu.

Trường hợp này cần kiểm tra lại cao độ và hướng nước bề mặt, không nên chỉ tăng kích thước tuyến cống.

Miệng thu bị rác che kín

Lá cây, bao bì, nilon, bùn đất và vật liệu trên sân có thể phủ kín khe thu. Khi đó, nước không đi qua được nắp rãnh dù hố ga và tuyến cống phía dưới vẫn còn khả năng thoát.

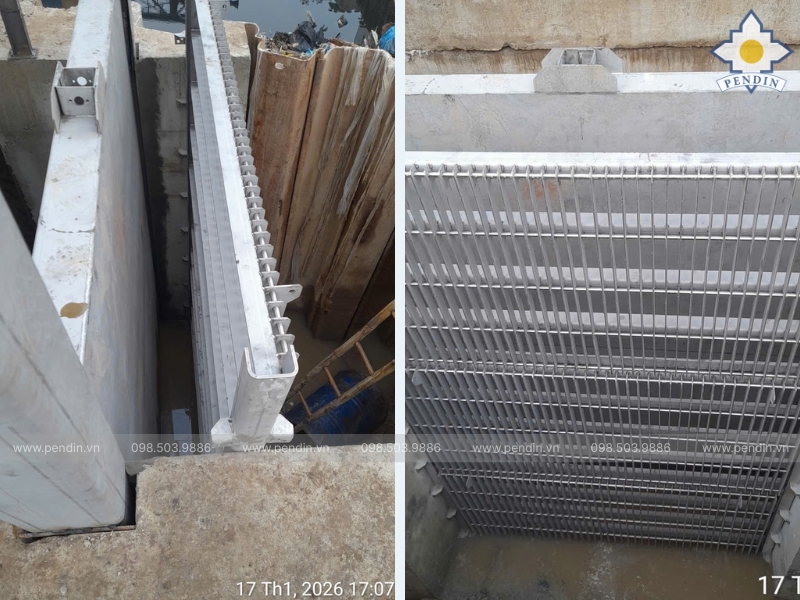

Thiết bị chắn rác phải vừa giữ được rác, vừa thuận tiện tháo lắp và vệ sinh trước, trong mùa mưa.

Rãnh không thu kịp lượng nước tập trung

Rãnh có thể bị tràn khi:

• Chiều dài thu nước chưa đủ.
• Khe thu bị hạn chế.
• Nước từ mái đổ xuống tập trung tại một điểm.
• Dòng chảy có tốc độ lớn đi ngang qua miệng thu.
• Rãnh bị bùn làm giảm tiết diện.
• Cao độ đáy rãnh không liên tục.

Tình trạng này thường gặp tại chân dốc, dock hàng và khu vực có diện tích mái lớn.

Hố ga bị bùn và rác chiếm dụng

Bùn, cát và rác tích tụ làm giảm dung tích hố ga, cản trở dòng chảy giữa ống vào và ống ra. Rác nhỏ còn có thể tiếp tục đi xuống tuyến cống và gây tắc tại vị trí khó tiếp cận.

Hố ga cần có không gian lắng cặn và phương án vệ sinh phù hợp với lượng rác thực tế của nhà máy.

Tuyến cống phía sau đã đầy

Nếu nhiều hố ga cùng dâng nước, nguyên nhân có thể không nằm ở từng hố riêng lẻ mà ở:

• Tuyến cống chính bị bồi lắng.
• Hồ điều hòa đã đầy.
• Trạm bơm không đáp ứng.
• Máy bơm bị mất điện.
• Cửa xả bị triều khống chế.
• Cửa van hoặc đường ống gặp sự cố.

Trong trường hợp này, mở rộng rãnh hoặc hố ga chỉ tăng khả năng chứa tạm thời, không giải quyết được điểm nghẽn cuối tuyến.

Nước chảy ngược qua hố ga

Khi mực nước trong tuyến cống cao hơn mặt bằng hoặc hố ga, nước có thể trào ngược lên rãnh.

Dấu hiệu thường thấy là nước dâng từ dưới lên, xuất hiện tại nhiều hố ga hoặc xảy ra theo thời điểm nước ngoài cửa xả dâng cao. Phương án xử lý cần kiểm tra cửa xả, van ngăn dòng ngược và khả năng bơm cưỡng bức.

Bảng chẩn đoán nhanh tình trạng ngập nội khu

Mỗi hiện tượng sẽ dẫn đến một nhóm nguyên nhân khác nhau. Bảng dưới đây giúp xác định khu vực cần ưu tiên kiểm tra trước khi chốt phương án cải tạo.

Hiện tượng	Điểm cần kiểm tra	Hướng xử lý
Nước đọng nhưng hố ga chưa đầy	Cao độ và hướng dốc sân	Điều chỉnh hướng thu, bổ sung rãnh
Nước đi ngang qua rãnh	Vị trí và chiều dài miệng thu	Bố trí lại tuyến thu
Rãnh tràn nhanh	Khe thu, bùn, rác	Khôi phục tiết diện, cải tạo miệng thu
Một hố ga đầy cục bộ	Tuyến nhánh và vật cản	Kiểm tra, vệ sinh tuyến
Nhiều hố ga cùng đầy	Cống chính, hồ, bơm, cửa xả	Khảo sát hệ thống phía sau
Nước trào từ dưới lên	Dòng chảy ngược	Kiểm tra cửa xả và thiết bị ngăn chiều
Nước vào kho trước khi đến rãnh	Cao độ cửa và vị trí rãnh	Bổ sung thu nước, cửa chống ngập
Bơm chạy nhưng nước không giảm	Đường ống, van, vị trí xả	Kiểm tra toàn bộ tuyến bơm

Cách khảo sát rãnh thu và hố ga KCN

Khảo sát cần bắt đầu từ vị trí nước xuất hiện trên bề mặt và kết thúc tại điểm xả cuối cùng. Chỉ đo kích thước hố ga chưa đủ để xác định nguyên nhân gây ngập.

Những dữ liệu cần thu thập gồm:

• Mặt bằng và cao độ sân.
• Hướng nước chảy thực tế.
• Điểm ngập xuất hiện đầu tiên.
• Độ sâu và thời gian ngập.
• Kích thước, độ sâu và chiều dài rãnh.
• Cao độ đáy rãnh và đáy hố ga.
• Khoảng cách giữa các hố ga.
• Kích thước ống vào và ống ra.
• Lượng bùn, rác trong từng hố.
• Tình trạng tuyến cống chính.
• Mực nước hồ điều hòa.
• Trạng thái trạm bơm.
• Mực nước tại cửa xả.
• Lưu lượng nước tập trung từ mái, sân và khu vực lân cận.

Nên khảo sát trong hoặc ngay sau trận mưa để quan sát đúng hướng dòng chảy, vị trí tràn và thứ tự các hố ga bắt đầu đầy.

Giải pháp cải tạo rãnh thu chống ngập nội khu

Phương án cải tạo phải giúp nước tìm được đường vào hệ thống nhanh hơn nhưng không tạo thêm điểm nghẽn hoặc gây ảnh hưởng đến phương tiện vận hành trong nhà máy.

Điều chỉnh vị trí và hướng thu nước

Tùy hiện trạng, có thể xem xét:

• Bổ sung rãnh tại vùng trũng.
• Kéo dài rãnh trước cửa kho.
• Bố trí rãnh ngang tại chân dốc.
• Chia nhỏ khu vực thu nước.
• Điều hướng nước tránh phòng điện.
• Bổ sung điểm thu tại giữa sân.
• Phối hợp xử lý cao độ theo phạm vi dự án.

Các hạng mục chỉnh sửa nền, dốc sân và rãnh bê tông cần được thực hiện theo hồ sơ thiết kế phù hợp.

Cải tạo miệng thu và nắp rãnh

Miệng thu cần cân bằng giữa khả năng tiếp nhận nước, tải trọng phương tiện và khả năng vệ sinh.

Có thể xem xét:

• Nắp grating phù hợp tải trọng.
• Song chắn rác tháo lắp được.
• Giỏ thu rác trong hố.
• Khe thu theo hướng dòng nước.
• Vị trí tập kết rác thuận tiện.
• Lối bảo trì không ảnh hưởng xe nâng.

Không nên chọn nắp rãnh chỉ theo hình thức hoặc giá thành. Kích thước khe thu và kết cấu nắp phải phù hợp với lượng nước, loại rác và tải trọng tại vị trí lắp.

Giải pháp cải tạo hố ga

Hố ga cần duy trì khả năng tiếp nhận, lắng cặn và chuyển dòng sang tuyến tiếp theo. Khi cải tạo, phải kiểm tra đồng thời đáy ga, thành ga và các đầu ống kết nối.

Phương án có thể gồm:

• Vệ sinh bùn và rác.
• Khôi phục tiết diện ống vào, ống ra.
• Bổ sung giỏ chắn rác.
• Điều chỉnh kết nối giữa rãnh và hố ga.
• Bổ sung hố ga tại tuyến quá dài.
• Cải tạo hố thu cục bộ tại vùng thấp.
• Bố trí không gian tiếp cận để bảo trì.

Nạo vét chỉ mang lại hiệu quả lâu dài khi nguồn rác và bùn đi vào hệ thống cũng được kiểm soát.

Khi nào cần bổ sung bơm trong hố ga?

Bơm cục bộ có thể được xem xét tại khu vực thấp không thể thoát tự chảy hoặc thường xuyên bị tuyến phía sau khống chế.

Trước khi lắp bơm cần xác định:

• Lưu lượng nước vào.
• Dung tích hố bơm.
• Cột áp.
• Đường ống đẩy.
• Vị trí xả.
• Van một chiều.
• Nguồn điện.
• Bơm dự phòng.
• Khả năng chống rác.
• Phương án vận hành khi mất điện.

Không nên lắp bơm khi chưa xác định nước sẽ được bơm đến đâu. Nếu điểm xả cũng đang quá tải, nước có thể tiếp tục quay lại khu vực cần bảo vệ.

Ngăn nước chảy ngược qua hố ga

Khi ngập xuất phát từ dòng nước phía sau trào ngược, cần xử lý tại tuyến kết nối hoặc cửa xả thay vì chỉ mở rộng hố ga.

Tùy kết cấu, có thể xem xét:

• Van cửa lật.
• Cửa phai.
• Van một chiều trên đường ống.
• Cô lập một số nhánh cống.
• Bơm cưỡng bức.
• Cảm biến mực nước hai phía.
• Cảnh báo mực nước cao.

Khi đóng tuyến để ngăn nước ngược, phải làm rõ nước mưa nội khu sẽ được lưu giữ hoặc bơm đi đâu.

Tích hợp cảm biến mực nước và PLC

Tại các hố ga quan trọng, cảm biến giúp phát hiện nước dâng trước khi tràn lên mặt bằng. Tín hiệu được đưa về PLC hoặc tủ điều khiển để cảnh báo và vận hành máy bơm.

Hệ thống có thể thực hiện:

1. Cảnh báo khi nước đạt mức cao.
2. Khởi động bơm chính.
3. Chạy thêm bơm khi nước tiếp tục tăng.
4. Chuyển sang bơm dự phòng nếu bơm chính lỗi.
5. Cảnh báo khi bơm chạy nhưng mực nước không giảm.
6. Truyền trạng thái về HMI hoặc phòng trực.
7. Lưu lịch sử mực nước và sự cố.

Cảm biến cần được lắp tại vị trí ít bị rác, bùn và dòng chảy va đập trực tiếp.

Quy trình kiểm tra trước mùa mưa

Rãnh và hố ga cần được kiểm tra định kỳ, đặc biệt trước các giai đoạn mưa lớn.

Quy trình nên gồm:

• Vệ sinh nắp rãnh và khe thu.
• Kiểm tra rác trong hố ga.
• Đo mức bùn lắng.
• Kiểm tra các đầu ống kết nối.
• Thử dòng nước từ vùng thấp đến hố ga.
• Chạy thử bơm cục bộ.
• Kiểm tra van một chiều.
• Kiểm tra cảm biến và cảnh báo.
• Xác nhận đường nước đến hồ hoặc cửa xả.
• Ghi nhận các vị trí dễ tái tắc.

Pendin hỗ trợ cải tạo hệ thống thu nước nội khu

Pendin khảo sát rãnh thu và hố ga trong mối liên hệ với tuyến cống, hồ điều hòa, trạm bơm và cửa xả. Mục tiêu là xác định đúng điểm nghẽn trước khi đề xuất thiết bị.

Phạm vi hỗ trợ có thể gồm:

• Khảo sát hành trình dòng nước.
• Đề xuất vị trí thu nước và thiết bị cơ khí.
• Thiết kế, gia công song chắn rác.
• Tích hợp thiết bị thu gom rác.
• Gia công đường ống và cụm van.
• Bố trí bơm cục bộ theo phương án thiết kế.
• Tích hợp van cửa lật hoặc cửa phai.
• Lắp cảm biến mực nước.
• Thiết kế tủ PLC và HMI.
• Căn chỉnh, chạy thử theo phạm vi dự án.

Các hạng mục điều chỉnh cao độ, rãnh bê tông, hố ga và xây dựng dân dụng được Pendin đề xuất hoặc phối hợp với đơn vị chuyên môn theo hồ sơ thiết kế.

Kết luận

Rãnh thu và hố ga chống ngập nội khu chỉ phát huy hiệu quả khi được bố trí đúng hướng dòng chảy và kết nối với tuyến thoát nước còn khả năng tiếp nhận. Chuỗi cần được kiểm soát là: Xác định điểm ngập → dẫn nước vào rãnh → kiểm soát rác → chuyển qua hố ga → thoát về hồ hoặc trạm bơm → ngăn nước chảy ngược.
