Ngập Do Mất Điện Trạm Bơm: Cách Duy Trì Tiêu Thoát Nước

Ngập do mất điện trạm bơm xảy ra khi nguồn điện bị gián đoạn làm máy bơm dừng, trong khi nước mưa, nước trong cống hoặc hồ điều hòa vẫn tiếp tục chảy về hố bơm. Nếu hệ thống không có nguồn điện dự phòng, chuyển nguồn tự động hoặc dung tích lưu trữ tạm thời, mực nước có thể nhanh chóng vượt ngưỡng an toàn. Nước sau đó tràn lên mặt bằng, quay ngược vào mạng lưới cống hoặc tiếp cận phòng điện, kho và khu vực sản xuất. Để hạn chế rủi ro, cần kiểm tra đồng thời máy phát điện, ATS, tủ điều khiển, PLC, cảm biến mực nước, máy bơm, đường ống và toàn bộ trình tự khởi động lại sau sự cố.

Vì sao mất điện trạm bơm có thể gây ngập?

Trạm bơm là mắt xích đưa nước ra khỏi hố thu, hồ điều hòa hoặc khu vực có cao độ thấp. Khi bơm dừng, lượng nước đầu vào không tự động dừng theo.

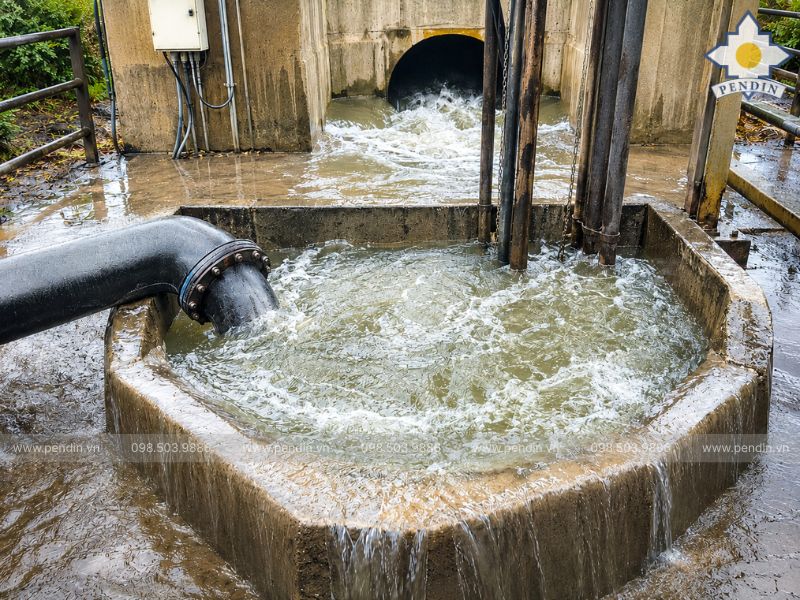

Chuỗi sự cố thường diễn ra như sau: Mất điện → máy bơm dừng → nước tiếp tục chảy về → hố bơm đầy → nước trào ngược hoặc tràn lên mặt bằng → khu vực cần bảo vệ bị ngập.

Mức độ ngập phụ thuộc vào:

• Lưu lượng nước tiếp tục đổ về.
• Dung tích còn lại của hố bơm hoặc hồ điều hòa.
• Thời gian khôi phục nguồn.
• Số lượng máy bơm đang vận hành.
• Khả năng thoát tự nhiên của cửa xả.
• Mực nước bên ngoài.
• Tình trạng rác, đường ống và hệ thống van.

Vì vậy, mất điện chỉ là điểm bắt đầu. Ngập xảy ra khi toàn bộ hệ thống không đủ khả năng duy trì, lưu trữ hoặc chuyển tiếp lượng nước trong thời gian bơm ngừng hoạt động.

Dấu hiệu ngập liên quan đến sự cố điện trạm bơm

Không phải mọi trường hợp bơm dừng đều do mất điện lưới. Nguồn vào vẫn có thể tồn tại nhưng một phần hệ thống điều khiển, động lực hoặc chuyển nguồn gặp lỗi.

Các dấu hiệu thường gặp gồm:

• Tất cả máy bơm dừng cùng thời điểm.
• Tủ điều khiển và màn hình HMI mất nguồn.
• Máy phát điện không khởi động khi điện lưới mất.
• Máy phát đã chạy nhưng ATS không chuyển nguồn.
• Có điện dự phòng nhưng contactor hoặc biến tần không cho bơm chạy.
• Bơm không tự khởi động lại sau khi nguồn được phục hồi.
• Hệ thống chuyển về Manual sau sự cố.
• PLC hoạt động nhưng cảm biến mực nước mất tín hiệu.
• Hố bơm đầy nhanh nhưng không có cảnh báo từ xa.
• Bơm chính và bơm dự phòng cùng phụ thuộc một nguồn điện.

Việc ghi lại thời điểm mất nguồn, trạng thái máy phát, ATS, PLC và từng máy bơm sẽ giúp xác định đúng mắt xích gây gián đoạn.

Phân biệt mất điện lưới và lỗi điện trong trạm bơm

Các tình trạng dưới đây đều có thể làm máy bơm ngừng hoạt động nhưng phương án xử lý không giống nhau. Cần kiểm tra từ nguồn cấp đến motor thay vì mặc định lỗi nằm ở máy bơm.

Hiện tượng	Nguyên nhân có thể	Hạng mục cần kiểm tra
Toàn bộ trạm mất nguồn	Mất điện lưới	Nguồn vào, máy phát, ATS
Chỉ một máy bơm dừng	Motor hoặc thiết bị bảo vệ tác động	Relay, contactor, biến tần, motor
PLC và HMI tắt nhưng động lực còn điện	Mất nguồn điều khiển	Bộ nguồn 24 VDC, UPS, cầu chì
Máy phát chạy nhưng bơm không chạy	Chưa chuyển tải hoặc logic chưa cho phép	ATS, liên động, PLC
Nguồn trở lại nhưng bơm không tự chạy	Chưa có logic phục hồi	PLC, biến tần, trạng thái lỗi
Tủ điện mất nguồn khi nước dâng	Nước tiếp cận phòng điện	Cao độ tủ, cửa chắn nước, thoát sàn
Bơm chạy rồi dừng lại	Quá tải, kẹt rác hoặc mất pha	Cửa hút, motor, thiết bị bảo vệ

Vì sao có máy phát điện nhưng trạm bơm vẫn ngừng?

Lắp máy phát không đồng nghĩa hệ thống chắc chắn tiếp tục vận hành khi điện lưới mất. Nguồn dự phòng chỉ có tác dụng khi toàn bộ chuỗi khởi động, chuyển nguồn và cấp lệnh cho bơm hoạt động đúng.

Máy phát điện không khởi động

Máy phát có thể không nhận lệnh hoặc không đủ điều kiện khởi động do:

• Không đặt ở chế độ Auto.
• Ắc quy yếu.
• Bộ sạc ắc quy lỗi.
• Thiếu nhiên liệu.
• Tín hiệu khởi động từ ATS bị gián đoạn.
• Máy phát đang giữ cảnh báo hoặc lỗi chưa được reset.
• Kết nối điều khiển không ổn định.

Máy phát cần được kiểm tra định kỳ cả ở chế độ không tải và có tải.

ATS không chuyển sang nguồn dự phòng

ATS có nhiệm vụ giám sát nguồn chính, gửi lệnh khởi động máy phát và chuyển tải khi nguồn dự phòng đạt điều kiện cho phép.

Hệ thống có thể không chuyển nguồn nếu:

• ATS không nhận diện đúng trạng thái mất điện.
• Nguồn máy phát chưa đạt điện áp hoặc tần số yêu cầu.
• Cơ cấu chuyển mạch bị kẹt.
• Tín hiệu liên động chưa thỏa mãn.
• ATS đang ở chế độ Manual.
• Mạch điều khiển mất nguồn.

Máy phát không đáp ứng tải khởi động

Motor bơm có thể yêu cầu dòng khởi động lớn hơn đáng kể so với dòng vận hành. Nếu nhiều máy bơm khởi động đồng thời, điện áp máy phát có thể sụt hoặc thiết bị bảo vệ tác động.

Việc lựa chọn máy phát cần căn cứ vào:

• Công suất và phương pháp khởi động motor.
• Số lượng bơm chạy đồng thời.
• Trình tự khởi động từng bơm.
• Biến tần hoặc bộ khởi động mềm.
• Tải của cửa van, thiết bị thu rác và tủ điều khiển.
• Các tải ưu tiên phải duy trì khi mất điện.

Không nên chỉ cộng công suất ghi trên nhãn motor để chọn máy phát.

Tủ điều khiển không tự phục hồi

Sau khi có nguồn dự phòng, PLC, biến tần hoặc relay bảo vệ có thể vẫn giữ trạng thái lỗi.

Logic điều khiển cần quy định rõ:

• Thời gian chờ nguồn ổn định.
• Điều kiện reset lỗi.
• Bơm nào được khởi động trước.
• Khoảng trễ giữa các lần khởi động.
• Số bơm được phép chạy trên nguồn máy phát.
• Cách xử lý khi một bơm không phản hồi.

Cảm biến mực nước mất tín hiệu

Nguồn động lực đã được khôi phục nhưng bơm vẫn không chạy nếu PLC không nhận được tín hiệu mực nước hoặc cảm biến báo sai.

Hệ thống cần có cảnh báo mất tín hiệu, giá trị vượt dải và phương án vận hành Manual trong trường hợp cần thiết.

Ngập do mất điện trạm bơm cần xử lý ngay thế nào?

Khi mực nước đang dâng, mục tiêu trước tiên là bảo vệ con người, phòng điện và duy trì khả năng tiêu nước tối thiểu. Không nên tự ý đóng điện hoặc đấu nối nguồn tạm khi chưa kiểm tra an toàn.

Các bước ưu tiên gồm:

1. Xác nhận trạng thái điện lưới và nguồn dự phòng.
2. Kiểm tra máy phát có khởi động hay không.
3. Kiểm tra ATS đang ở vị trí nguồn nào.
4. Kiểm tra tủ bơm, PLC và cảm biến còn nguồn hay không.
5. Xác định máy bơm nào có thể vận hành an toàn.
6. Kiểm tra cửa hút, rác, đường ống và hệ thống van.
7. Cô lập khu vực điện có nguy cơ bị nước tiếp cận.
8. Theo dõi liên tục mực nước hố bơm và khu vực cần bảo vệ.

Nếu phải vận hành bằng tay, cần có người có chuyên môn kiểm soát thứ tự khởi động, trạng thái van, dòng điện và phản hồi của từng máy bơm.

Giải pháp chống ngập khi trạm bơm mất điện

Phương án lâu dài cần tạo nhiều lớp dự phòng. Máy phát, ATS, UPS và bơm dự phòng phải được thiết kế như một hệ thống thống nhất thay vì lắp đặt rời rạc.

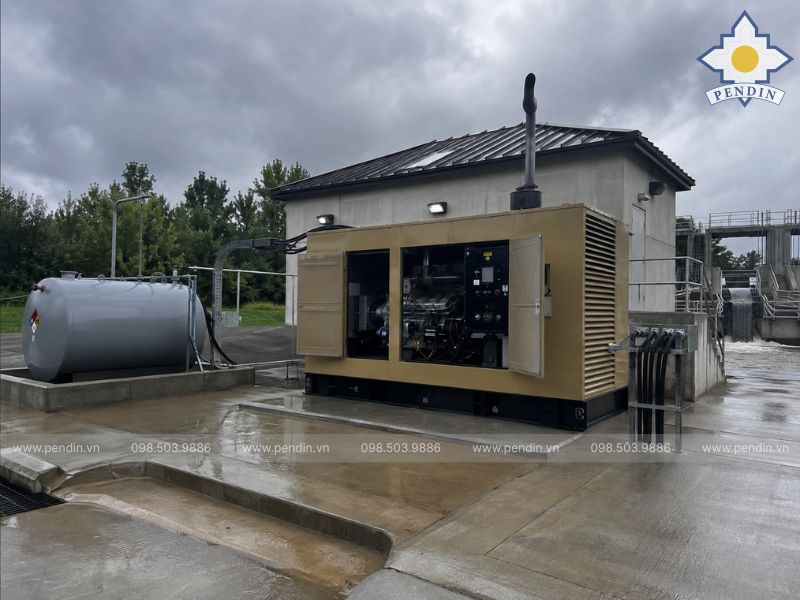

Bố trí máy phát điện dự phòng

Máy phát cần đáp ứng các tải thiết yếu trong thời gian mất điện.

Cần xác định:

• Những bơm bắt buộc phải duy trì.
• Số lượng bơm chạy đồng thời.
• Thứ tự khởi động.
• Tải của PLC, HMI, cảm biến và thiết bị truyền thông.
• Tải của cửa phai, máy nâng hạ hoặc thiết bị chắn rác.
• Thời gian máy phát cần vận hành.
• Dung lượng nhiên liệu và phương án tiếp nhiên liệu.

Có thể cắt các tải không thiết yếu để ưu tiên nguồn cho bơm chống ngập.

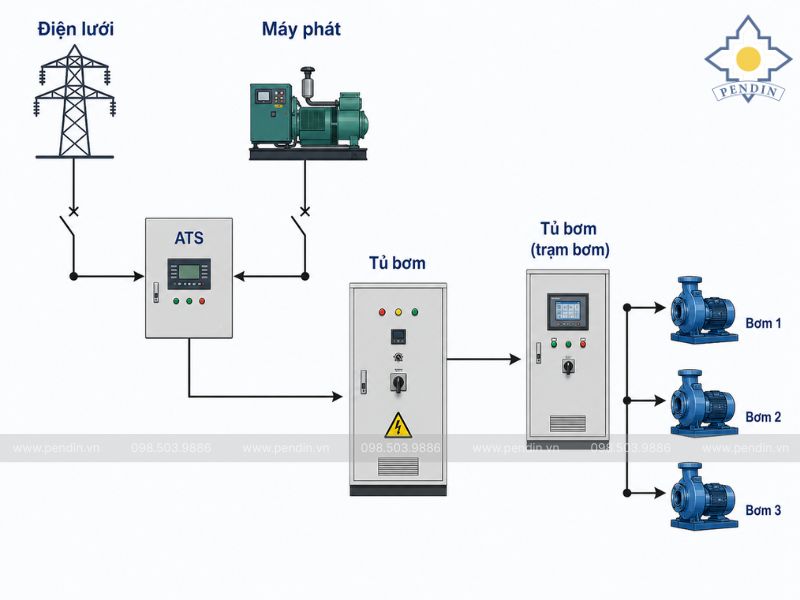

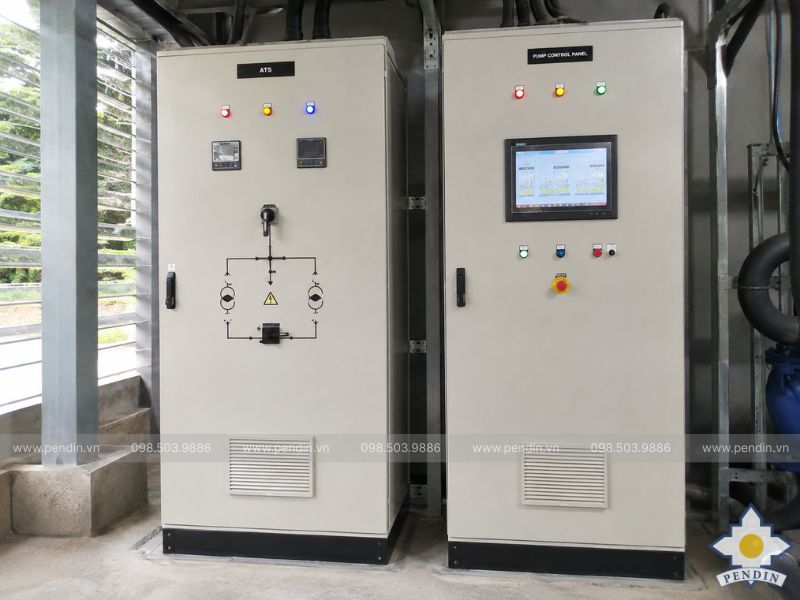

Tích hợp hệ thống chuyển nguồn ATS

ATS giúp giảm thời gian phụ thuộc vào thao tác của nhân sự. Khi điện lưới mất hoặc không ổn định, hệ thống gửi lệnh khởi động máy phát, chờ nguồn đạt điều kiện rồi chuyển tải.

Khi điện lưới phục hồi, hệ thống cần chờ nguồn ổn định trước khi chuyển lại và cho máy phát chạy không tải trong khoảng thời gian phù hợp trước khi dừng.

ATS cũng cần có chế độ Manual để vận hành trong trường hợp chức năng tự động xảy ra lỗi.

Duy trì nguồn điều khiển bằng UPS

UPS thường được sử dụng để duy trì các tải điều khiển trong khoảng thời gian chờ máy phát khởi động, gồm:

• PLC.
• HMI.
• Cảm biến mực nước.
• Bộ nguồn điều khiển.
• Thiết bị truyền thông.
• Còi, đèn và hệ thống cảnh báo.
• Bộ ghi dữ liệu.

UPS thông thường không được mặc định dùng để cấp điện cho motor bơm công suất lớn. Tải động lực cần máy phát hoặc nguồn dự phòng được thiết kế phù hợp.

Bố trí máy bơm dự phòng

Máy bơm dự phòng giúp trạm tiếp tục hoạt động khi một bơm chính bị lỗi. Tuy nhiên, bơm dự phòng chỉ có giá trị khi:

• Được đấu nối sẵn.
• Có nguồn điện phù hợp.
• Được chạy luân phiên hoặc chạy thử định kỳ.
• Van và đường ống ở trạng thái sẵn sàng.
• PLC có logic tự động chuyển bơm.
• Hệ thống phát cảnh báo khi bơm chính không phản hồi.

Tạo dung tích lưu trữ trong thời gian chuyển nguồn

Hố bơm, hồ điều hòa hoặc bể chứa cần có khả năng tiếp nhận lượng nước đổ về trong khoảng thời gian từ khi điện mất đến khi bơm hoạt động trở lại.

Dung tích dự phòng phải được đánh giá theo:

• Lưu lượng nước đầu vào.
• Thời gian khởi động máy phát.
• Thời gian ATS chuyển nguồn.
• Trình tự khởi động bơm.
• Mực nước an toàn của công trình.

Bảo vệ phòng điện và máy phát khỏi ngập

Nguồn dự phòng sẽ không còn tác dụng nếu chính phòng điện hoặc máy phát nằm trong vùng ngập.

Cần kiểm tra:

• Cao độ đặt tủ điện.
• Cao độ máy phát và thùng nhiên liệu.
• Cửa phòng điện.
• Rãnh và hố thu quanh phòng máy.
• Đường cáp và đầu nối.
• Thông gió.
• Lối tiếp cận khi mưa lớn.
• Nguồn điện cho thiết bị phụ trợ.

Tại cửa phòng điện có nguy cơ nước tràn vào, có thể xem xét bố trí cửa chống ngập theo hiện trạng.

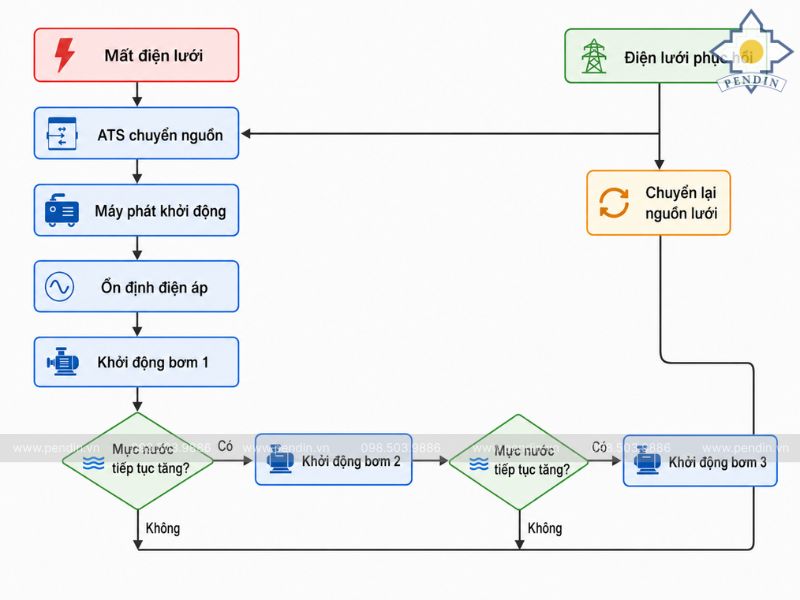

Logic chuyển nguồn và khởi động bơm

Logic điều khiển phải được lập trình theo đúng khả năng của nguồn dự phòng. Không nên cho toàn bộ motor khởi động đồng thời nếu máy phát và hệ thống điện không được thiết kế cho kịch bản đó.

Trình tự tham khảo: Điện lưới bình thường → bơm vận hành theo mực nước → mất điện → UPS duy trì PLC và cảnh báo → ATS gửi lệnh khởi động máy phát → nguồn dự phòng ổn định → ATS chuyển tải → bơm khởi động lần lượt → điện lưới phục hồi ổn định → chuyển tải về nguồn chính.

Khi một bơm không phản hồi, PLC có thể chuyển sang bơm dự phòng và phát cảnh báo để nhân sự kiểm tra.

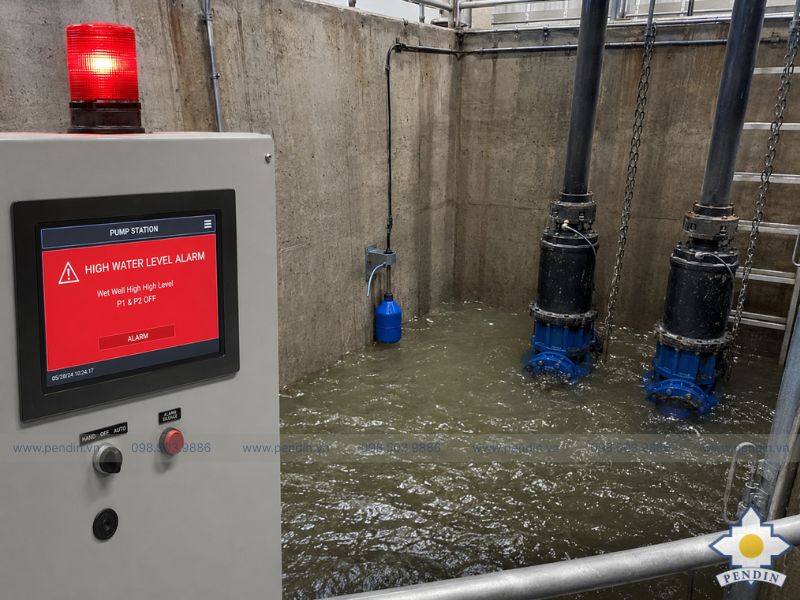

Những cảnh báo cần giám sát từ xa

Trạm không có người trực thường xuyên cần truyền trạng thái về HMI, SCADA hoặc thiết bị giám sát từ xa.

Các cảnh báo quan trọng gồm:

• Mất điện lưới.
• Máy phát không khởi động.
• Máy phát thiếu nhiên liệu hoặc báo lỗi.
• ATS không chuyển nguồn.
• Mất nguồn điều khiển.
• Mực nước cao và rất cao.
• Bơm không phản hồi.
• Bơm quá tải hoặc quá nhiệt.
• Mất pha hoặc sụt áp.
• Mất tín hiệu cảm biến.
• Tủ đang ở chế độ Manual.
• Nước tiếp cận phòng điện.

Cảnh báo cần thể hiện rõ thời gian, thiết bị xảy ra lỗi và trạng thái hệ thống tại thời điểm đó.

Kiểm tra hệ thống dự phòng trước mùa mưa

Nguồn dự phòng phải được chạy thử theo kịch bản thực tế, không chỉ kiểm tra máy phát có nổ máy hay không.

Quy trình nên bao gồm:

1. Kiểm tra nhiên liệu, ắc quy và bộ sạc.
2. Kiểm tra chế độ Auto của máy phát và ATS.
3. Mô phỏng mất nguồn điện lưới.
4. Theo dõi thời gian máy phát khởi động.
5. Kiểm tra ATS chuyển sang nguồn dự phòng.
6. Khởi động bơm theo đúng trình tự.
7. Kiểm tra dòng điện và phản hồi từng bơm.
8. Kiểm tra cảnh báo mực nước và mất điện.
9. Khôi phục điện lưới và kiểm tra chuyển nguồn trở lại.
10. Ghi nhật ký, lỗi phát sinh và phương án khắc phục.

Việc chạy thử nên được thực hiện có kiểm soát, phù hợp với thiết kế điện và điều kiện vận hành của trạm.

Pendin hỗ trợ cải tạo trạm bơm như thế nào?

Pendin tiếp cận tình trạng ngập từ cả phía thủy lực, thiết bị cơ khí và hệ thống điều khiển. Mục tiêu là xác định chính xác bơm dừng do mất nguồn, lỗi chuyển nguồn hay lỗi liên động.

Phạm vi hỗ trợ có thể gồm:

• Tiếp nhận bản vẽ và thông số trạm bơm.
• Khảo sát nguồn điện, tủ bơm và thiết bị hiện hữu.
• Kiểm tra tín hiệu cảm biến và phản hồi motor.
• Xây dựng logic vận hành bơm chính, bơm dự phòng.
• Tích hợp tín hiệu máy phát và ATS vào PLC.
• Thiết kế tủ điều khiển, HMI và cảnh báo.
• Cải tạo đường ống, van và thiết bị trạm bơm theo phạm vi dự án.
• Căn chỉnh, chạy thử và mô phỏng sự cố.
• Hướng dẫn vận hành khi mất điện và mưa lớn.

Kết luận

Ngập do mất điện trạm bơm không được xử lý triệt để chỉ bằng việc lắp thêm máy phát. Hệ thống cần phối hợp nguồn dự phòng, ATS, UPS điều khiển, bơm dự phòng, dung tích điều tiết và cảnh báo từ xa. Phương án vận hành cần được xây theo chuỗi: Phát hiện mất điện → duy trì nguồn điều khiển → khởi động máy phát → chuyển nguồn → chạy bơm tuần tự → giám sát mực nước và cảnh báo lỗi.
