Nên Chọn Van Ngăn Triều Hay Bơm Cưỡng Bức Tại Cửa Xả?

Van ngăn triều hay bơm cưỡng bức tại cửa xả là câu hỏi thường gặp khi khu công nghiệp, nhà máy hoặc hồ điều hòa không thể thoát nước trong thời gian mực nước sông, kênh và tuyến tiếp nhận dâng cao. Hai giải pháp thực hiện hai nhiệm vụ khác nhau: Van ngăn triều hạn chế nước bên ngoài chảy ngược vào hệ thống. Bơm cưỡng bức đưa nước nội khu ra ngoài khi không còn khả năng thoát tự chảy. Nếu nước ngoài chỉ dâng trong thời gian ngắn và hệ thống còn đủ dung tích lưu giữ, có thể ưu tiên van ngăn triều. Nếu triều duy trì cao trong khi nước mưa nội khu vẫn tiếp tục tăng, cần xem xét trạm bơm cưỡng bức. Nhiều công trình phải kết hợp cả hai: Van ngăn nước bên ngoài, còn máy bơm duy trì khả năng tiêu nước từ bên trong.

Vì sao cửa xả KCN bị triều khống chế?

Khả năng thoát nước tại cửa xả phụ thuộc vào chênh lệch mực nước giữa phía trong hệ thống và nguồn tiếp nhận. Khi chênh lệch này giảm hoặc đảo chiều, lưu lượng thoát tự nhiên cũng giảm theo.

Cửa xả thường có ba trạng thái:

• Mực nước nội khu cao hơn bên ngoài: Nước có thể tự chảy qua cửa xả. Đây là trạng thái thuận lợi nhất, chưa cần sử dụng bơm nếu tuyến cống và cửa xả còn đủ khả năng tiêu nước.
• Mực nước hai phía gần bằng nhau: Tốc độ thoát nước giảm. Nước trong cống, hồ điều hòa hoặc hố bơm có thể dâng dù cửa xả chưa xuất hiện dòng chảy ngược rõ rệt.
• Mực nước bên ngoài cao hơn nội khu: Nước có nguy cơ chảy ngược qua cửa xả, làm đầy tuyến cống và hố ga. Khi đó, van ngăn triều cần đóng để bảo vệ hệ thống phía trong. Tuy nhiên, khi van đóng, đường thoát tự chảy cũng bị gián đoạn. Nếu mưa vẫn tiếp tục, nước nội khu sẽ tích tụ và có thể gây ngập.

Van ngăn triều và bơm cưỡng bức khác nhau thế nào?

Van ngăn triều kiểm soát chiều dòng chảy, còn bơm cưỡng bức tạo cột áp để đưa nước ra ngoài. Không nên xem đây là hai thiết bị thay thế hoàn toàn cho nhau.

Tiêu chí	Van ngăn triều	Bơm cưỡng bức
Chức năng	Hạn chế nước chảy ngược	Đưa nước nội khu ra ngoài
Vị trí	Đầu cửa xả hoặc tuyến kết nối	Hố bơm, hồ điều hòa, trạm bơm
Nguyên lý	Đóng mở theo chênh lệch áp lực hoặc cơ cấu điều khiển	Máy bơm tạo cột áp
Khi nước ngoài cao	Van đóng, thoát tự chảy bị hạn chế	Vẫn có thể tiêu nước nếu cấu hình đáp ứng
Nguồn điện	Van cửa lật thường vận hành thụ động	Cần nguồn động lực
Điểm hạn chế	Không chủ động tiêu nước khi đóng	Phụ thuộc điện, đường ống và điểm xả
Bảo trì	Cánh van, bản lề, gioăng, rác	Bơm, van, đường ống, điện, cảm biến

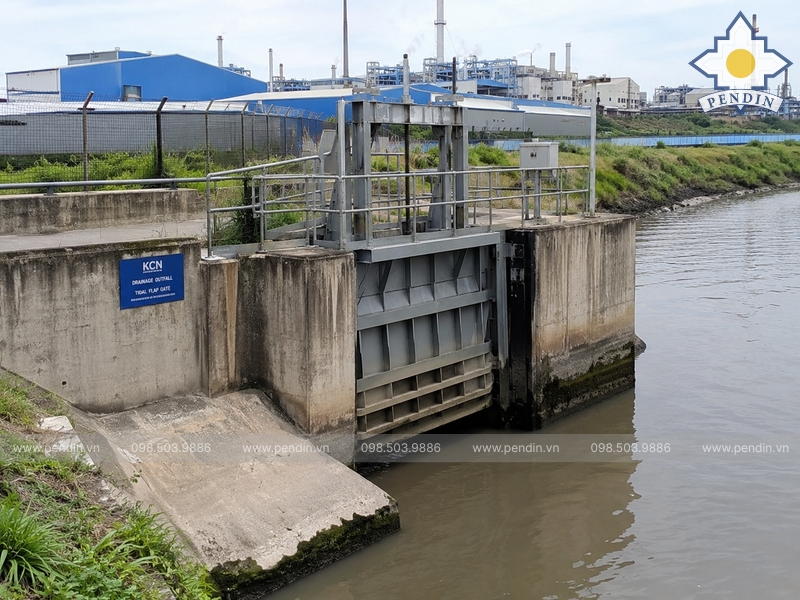

Khi nào nên chọn van ngăn triều?

Van ngăn triều phù hợp khi nguyên nhân chính là nước bên ngoài chảy ngược vào hệ thống. Công trình phải còn khả năng lưu giữ nước trong thời gian cửa xả bị đóng.

Có thể ưu tiên van khi:

• Mực nước ngoài chỉ dâng theo một số thời điểm.
• Hệ thống vẫn thoát tự chảy tốt khi triều xuống.
• Hồ điều hòa còn đủ dung tích hữu dụng.
• Lưu lượng nước nội khu trong thời gian van đóng không quá lớn.
• Công trình có thể chờ đến khi mực nước ngoài hạ mới tiếp tục xả.
• Cửa xả có điều kiện lắp đặt và bảo trì phù hợp.

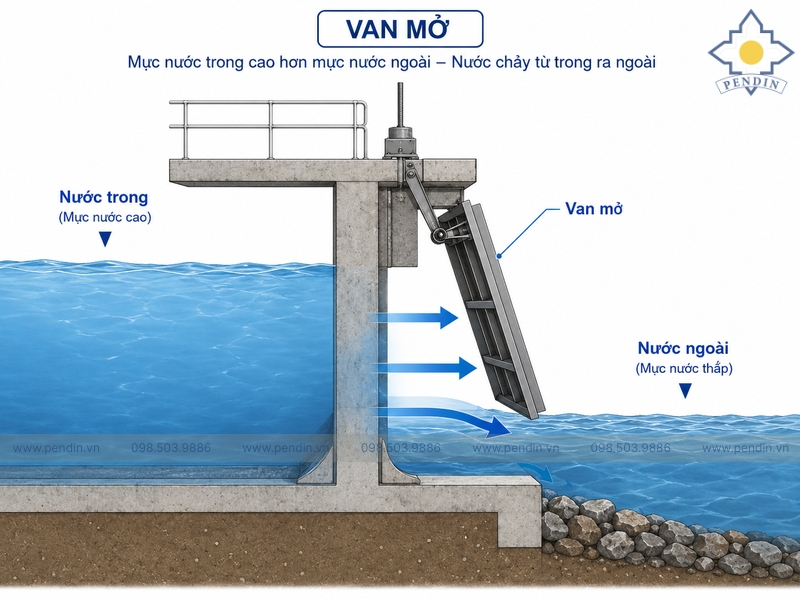

Van cửa lật thường mở khi áp lực nước phía trong lớn hơn phía ngoài. Khi nước bên ngoài dâng và dòng chảy có xu hướng đảo chiều, cánh van đóng lại.

Hiệu quả của van phụ thuộc vào:

• Kích thước và hình dạng cửa xả.
• Chênh lệch mực nước hai phía.
• Trọng lượng và hành trình cánh van.
• Tình trạng bản lề, gioăng và bề mặt tiếp xúc.
• Lượng rác, bùn và vật nổi.
• Khả năng tiếp cận để kiểm tra, vệ sinh.

Rác mắc tại mép van có thể khiến cánh không đóng kín. Bùn lắng hoặc vật cản cũng có thể làm van khó mở khi cần thoát nước.

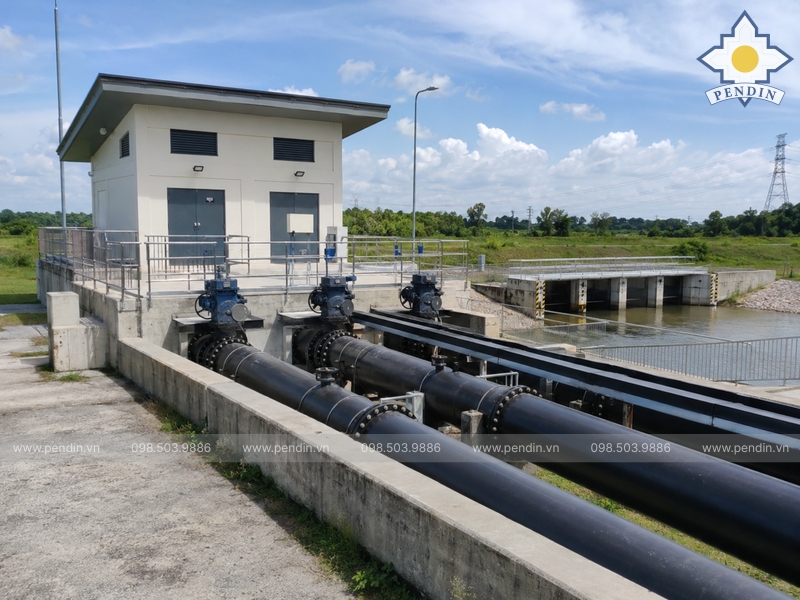

Khi nào cần bơm cưỡng bức tại cửa xả?

Bơm cưỡng bức được xem xét khi hệ thống không thể phụ thuộc vào thoát tự chảy. Đây thường là trường hợp mực nước ngoài duy trì cao trong khi nước mưa bên trong vẫn tiếp tục đổ về.

Nên xem xét trạm bơm khi:

• Triều hoặc mực nước ngoài duy trì cao trong thời gian dài.
• Hồ điều hòa có nguy cơ đầy trước khi nước ngoài hạ.
• Khu công nghiệp không thể chờ đến khi triều xuống mới tiêu nước.
• Cao độ cửa xả không bảo đảm khả năng tự chảy.
• Nước mưa từ mái, sân và đường nội khu tập trung lớn.
• Các khu vực quan trọng không chấp nhận ngập kéo dài.
• Hệ thống cần chủ động hạ mực nước trước hoặc trong trận mưa.

Việc lựa chọn máy bơm không nên chỉ dựa vào công suất motor. Cần kiểm tra đồng thời:

• Lưu lượng nước chảy vào hệ thống.
• Mực nước thấp nhất và cao nhất tại hố bơm.
• Mực nước bất lợi tại nguồn tiếp nhận.
• Tổng cột áp cần thiết.
• Chiều dài và đường kính ống đẩy.
• Tổn thất qua van, cút và phụ kiện.
• Số lượng bơm vận hành và dự phòng.
• Nguồn điện và phương án chuyển nguồn.
• Khả năng tiếp nhận nước tại điểm xả.

Máy bơm lớn nhưng đường ống nhỏ, van mở không đủ hoặc điểm xả không tiếp nhận được vẫn có thể khiến mực nước phía trong không giảm.

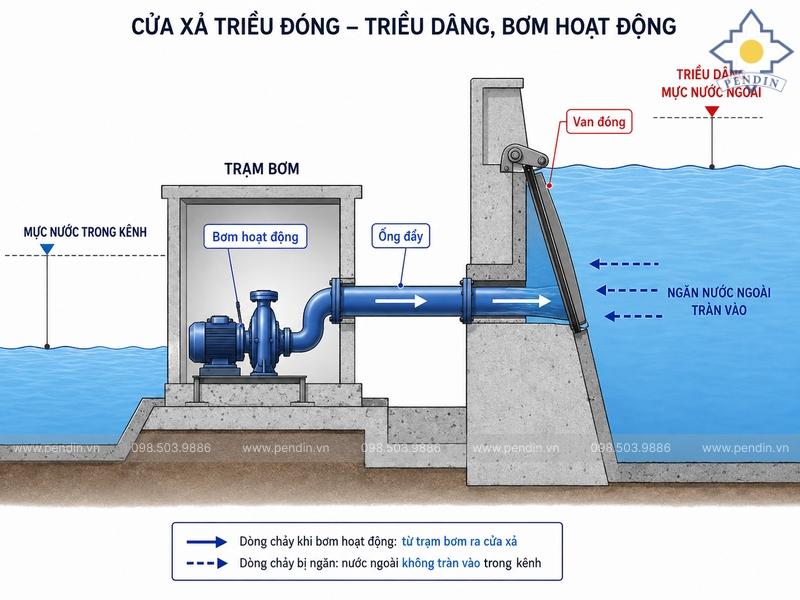

Khi nào phải kết hợp van ngăn triều và bơm cưỡng bức?

Giải pháp kết hợp cần thiết khi công trình vừa phải ngăn nước ngoài chảy ngược, vừa phải duy trì khả năng tiêu nước trong thời gian cửa xả bị khống chế.

Các tình huống điển hình gồm:

• Van đóng khi triều lên nhưng nước mưa nội khu vẫn tăng.
• Hồ điều hòa không đủ dung tích lưu giữ đến khi triều xuống.
• Bơm xả ra sông hoặc kênh có nguy cơ bị nước chảy ngược khi dừng.
• Cửa xả phục vụ khu vực có kho hàng, phòng điện hoặc dây chuyền quan trọng.
• Công trình cần chủ động kiểm soát mực nước theo nhiều cấp.
• Trạm bơm phải vận hành song song với thiết bị ngăn dòng ngược.

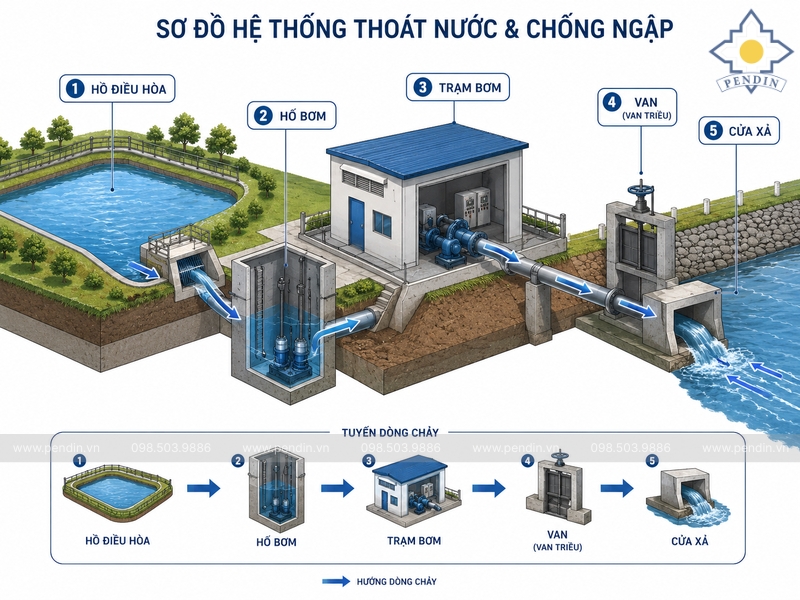

Chuỗi thiết bị có thể được bố trí:

Rãnh và cống nội khu → hồ điều hòa hoặc hố bơm → máy bơm → đường ống đẩy → thiết bị ngăn dòng ngược → nguồn tiếp nhận.

Trong cấu hình này:

• Van ngăn triều bảo vệ hệ thống khi bơm dừng hoặc nước ngoài dâng.
• Máy bơm đưa nước nội khu qua cửa xả khi không thể tự chảy.
• Hồ điều hòa tạo dung tích đệm để giảm số lần khởi động bơm.
• Cảm biến và PLC điều khiển thiết bị theo mực nước thực tế.

Ma trận lựa chọn theo hiện trạng cửa xả

Phương án chỉ nên được chốt sau khi xác định mực nước hai phía, thời gian triều cao và lượng nước tiếp tục đổ về hệ thống.

Hiện trạng	Giải pháp ưu tiên
Nước ngoài chảy ngược nhưng triều xuống nhanh	Van ngăn triều
Triều lên ngắn, hồ còn đủ dung tích	Van kết hợp lưu giữ tạm thời
Triều cao kéo dài, nước nội khu tiếp tục tăng	Bơm cưỡng bức
Cửa xả không thể thoát tự chảy	Trạm bơm
Bơm dừng thì nước chảy ngược	Bơm kết hợp van ngăn chiều
Hồ đầy trước khi triều xuống	Bơm cưỡng bức và điều khiển mực nước
Rác khiến van không đóng kín	Chắn rác, vệ sinh và cải tạo van
Mất điện làm bơm dừng	Nguồn dự phòng và dung tích lưu giữ

Cần khảo sát những gì trước khi lựa chọn?

Không nên lựa chọn van hoặc máy bơm chỉ từ đường kính cửa xả. Phương án phải dựa trên toàn bộ hành trình nước từ lưu vực nội khu đến nguồn tiếp nhận.

Các dữ liệu cần thu thập gồm:

• Cao độ đáy cống và miệng xả.
• Mực nước phía trong và phía ngoài.
• Thời gian triều hoặc nước ngoài duy trì ở mức cao.
• Lưu lượng nước mưa đổ về.
• Dung tích hồ điều hòa hoặc hố bơm.
• Kích thước và tình trạng cửa xả.
• Lượng rác, bùn và vật nổi.
• Thông số máy bơm hiện hữu.
• Đường ống, cụm van và nguồn điện.
• Lịch sử ngập và thời gian nước rút.
• Khả năng tiếp cận để bảo trì thiết bị.

Nên ghi nhận diễn biến mực nước trong nhiều trạng thái: trước mưa, trong mưa, khi triều cao và sau khi triều xuống.

Vai trò của cảm biến mực nước và PLC

Tại cửa xả chịu ảnh hưởng của triều, cảm biến mực nước hai phía giúp xác định điều kiện thoát tự chảy và thời điểm cần vận hành bơm.

PLC có thể thực hiện trình tự:

1. Đọc mực nước phía trong và phía ngoài.
2. Ưu tiên thoát tự chảy khi chênh lệch mực nước phù hợp.
3. Cảnh báo khi nước ngoài bắt đầu khống chế cửa xả.
4. Khởi động bơm khi mực nước nội khu đạt ngưỡng.
5. Chạy thêm bơm nếu nước tiếp tục tăng.
6. Chuyển sang bơm dự phòng khi bơm chính lỗi.
7. Cảnh báo khi bơm chạy nhưng mực nước không giảm.
8. Hiển thị trạng thái trên HMI hoặc SCADA.

Các ngưỡng vận hành phải được xác định theo điều kiện thực tế của dự án. Không nên dùng một bộ ngưỡng chung cho mọi cửa xả.

Hệ thống hoạt động thế nào khi mất điện?

Bơm cưỡng bức phụ thuộc vào nguồn điện. Nếu mất điện trong thời gian triều cao, van có thể vẫn ngăn được nước chảy ngược nhưng nước mưa nội khu sẽ tiếp tục tích tụ.

Phương án dự phòng có thể gồm:

• Máy phát điện phù hợp công suất.
• ATS chuyển nguồn.
• UPS duy trì PLC, cảm biến, HMI và cảnh báo.
• Trình tự khởi động bơm để hạn chế tải đồng thời.
• Bơm dự phòng theo mức độ rủi ro.
• Dung tích lưu giữ tạm thời trong thời gian chuyển nguồn.
• Chế độ Auto/Manual.

UPS không thay thế nguồn động lực cho máy bơm. Hệ thống cần được chạy thử tình huống mất điện, chuyển nguồn và khởi động lại trước khi đưa vào vận hành.

Quy trình Pendin đề xuất giải pháp tại cửa xả

Pendin khảo sát cửa xả trong mối liên hệ với tuyến cống, hồ điều hòa, trạm bơm và nguồn tiếp nhận. Mục tiêu là xác định đúng nguyên nhân trước khi đề xuất thiết bị.

Quy trình có thể gồm:

1. Tiếp nhận mặt bằng, cao độ và dữ liệu ngập.
2. Khảo sát cửa xả và hành trình dòng nước.
3. Đo, ghi nhận mực nước hai phía.
4. Kiểm tra khả năng thoát tự chảy và dòng ngược.
5. Đánh giá dung tích hồ hoặc hố bơm.
6. Đề xuất van ngăn triều, bơm hoặc cấu hình kết hợp.
7. Thiết kế đường ống, cụm van và hệ thống điều khiển.

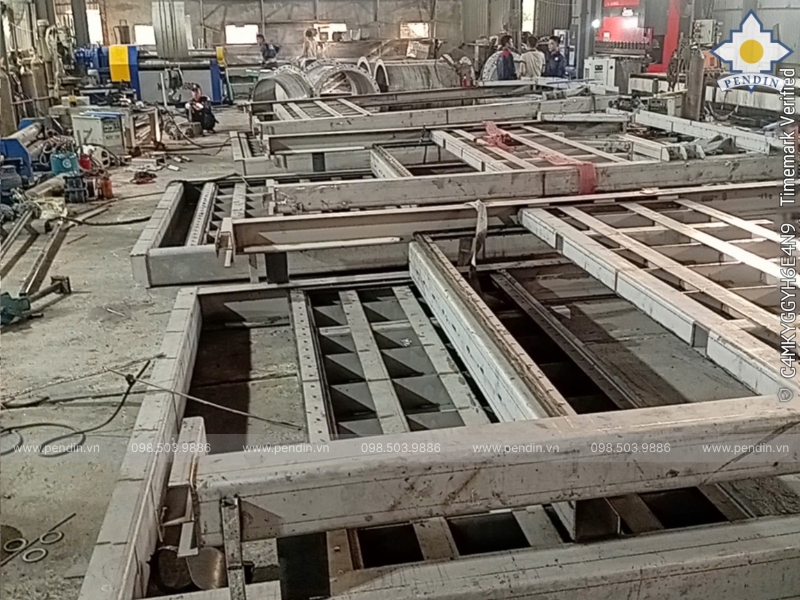

8. Gia công thiết bị theo phạm vi dự án.

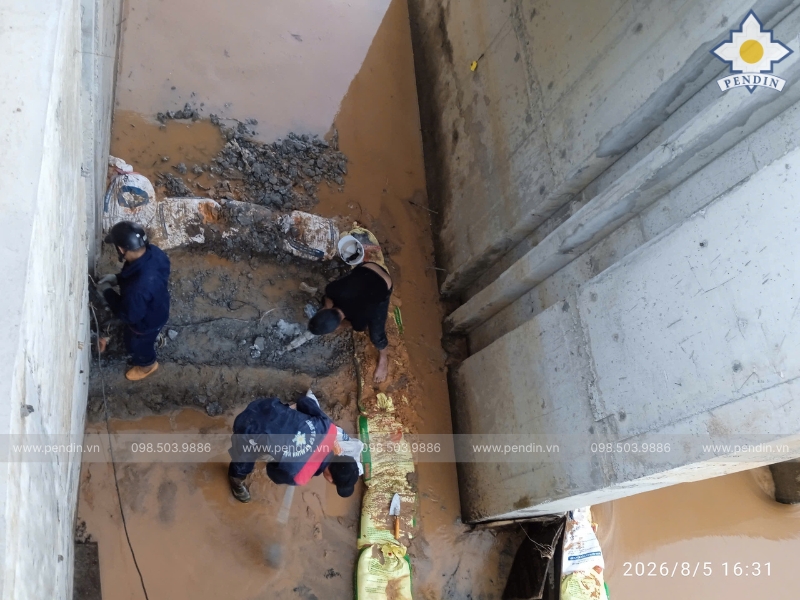

9. Lắp đặt, tích hợp và chạy thử.
10. Hướng dẫn vận hành và xử lý sự cố.

Pendin có thể cung cấp van cửa lật, cửa phai, thiết bị trạm bơm, đường ống, song chắn rác, cảm biến mực nước, tủ PLC và HMI/SCADA. Các hạng mục cống, hố bơm, kênh xả và xây dựng dân dụng được đề xuất hoặc phối hợp theo hồ sơ dự án.

Kết luận

Van ngăn triều hay bơm cưỡng bức tại cửa xả không phải bài toán chọn thiết bị nào tốt hơn. Cần lựa chọn theo nhiệm vụ:

• Cần ngăn nước ngoài chảy ngược: ưu tiên van ngăn triều.
• Cần tiêu nước khi cửa xả bị khống chế: sử dụng bơm cưỡng bức.
• Vừa phải ngăn dòng ngược, vừa phải tiêu nước: kết hợp van và trạm bơm.

Chuỗi lựa chọn đúng là:

Đo mực nước hai phía → kiểm tra khả năng tự chảy → đánh giá dung tích lưu giữ → dùng van để ngăn dòng ngược → dùng bơm để tiêu nước → tích hợp cảm biến và PLC khi cần.
