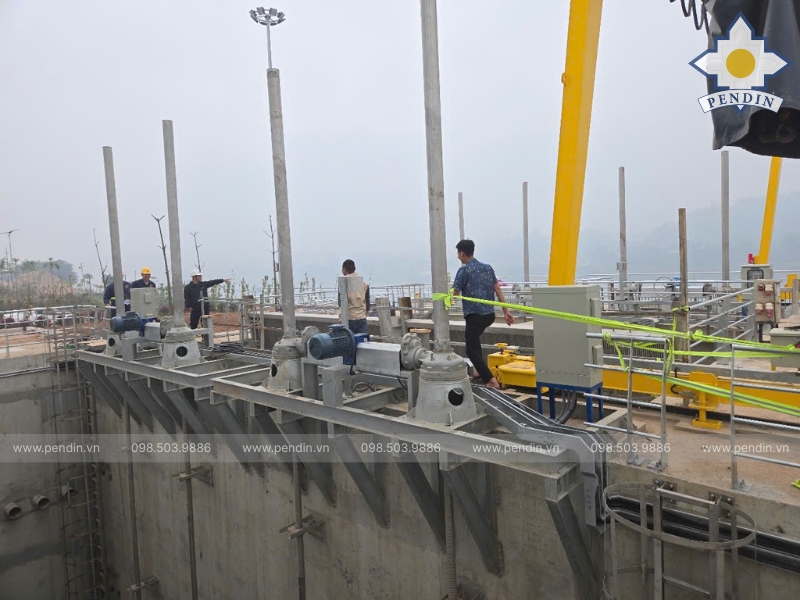

Hồ Điều Hòa Trong Hệ Thống Thoát Nước KCN Hoạt Động Thế Nào?

Hồ điều hòa trong hệ thống thoát nước KCN có nhiệm vụ tiếp nhận và lưu giữ tạm thời nước mưa, giúp giảm lượng nước đổ dồn vào tuyến cống, trạm bơm và cửa xả trong cùng một thời điểm. Tuy nhiên, một hồ có diện tích lớn chưa chắc đã bảo đảm khả năng chống ngập. Hiệu quả của hồ còn phụ thuộc vào dung tích hữu dụng, đường nước vào, khả năng xả, trạm bơm, cửa van và quy trình vận hành trước, trong và sau mưa. Khi khu công nghiệp mở rộng nhà xưởng, sân bê tông hoặc đường nội bộ, lượng nước chảy mặt có thể tăng lên. Nếu hồ điều hòa và các thiết bị liên quan không được đánh giá lại, tình trạng hồ đầy nhanh, nước rút chậm và ngập cục bộ vẫn có thể xảy ra.

Hồ điều hòa trong hệ thống thoát nước KCN có vai trò gì?

Hồ điều hòa KCN là công trình tiếp nhận nước mưa từ mái nhà xưởng, sân bãi, đường nội bộ và các khu vực thoát nước chung. Nước được giữ lại trong hồ trong thời gian hệ thống chưa thể tiêu thoát hết ra nguồn tiếp nhận.

Cần phân biệt rõ hồ điều hòa nước mưa với bể điều hòa nước thải:

• Hồ điều hòa nước mưa dùng để lưu giữ tạm thời và giảm lưu lượng đỉnh của dòng chảy mưa.
• Bể điều hòa nước thải dùng để ổn định lưu lượng, nồng độ trước các công đoạn xử lý nước thải.

Nội dung bài viết này tập trung vào hồ điều hòa nước mưa thuộc hệ thống thoát nước khu công nghiệp.

Hồ điều hòa nằm ở đâu trong hành trình dòng nước?

Hồ điều hòa không hoạt động độc lập mà nằm trong một chuỗi thu, dẫn, lưu giữ và tiêu thoát nước. Hành trình cơ bản của nước mưa gồm: Mái nhà, sân bãi → cửa thu → rãnh thoát nước → hố ga → tuyến cống → hồ điều hòa → trạm bơm hoặc cửa xả → nguồn tiếp nhận.

Nếu cửa thu bị tắc, rãnh không đủ tiết diện hoặc tuyến cống dẫn đến hồ bị bồi lắng, nước có thể ngập trên mặt bằng dù hồ vẫn còn dung tích.

Ngược lại, nếu nước đã vào được hồ nhưng cửa xả bị triều khống chế, trạm bơm không hoạt động hoặc đường ống bị hạn chế, hồ sẽ đầy nhanh và không kịp phục hồi dung tích. Vì vậy, khi KCN bị ngập không nên chỉ kiểm tra riêng hồ. Cần khảo sát toàn bộ hành trình dòng nước từ điểm phát sinh đến cửa xả cuối cùng.

Hồ điều hòa giúp giảm ngập như thế nào?

Hồ điều hòa giúp tách thời điểm nước mưa đổ về khỏi thời điểm nước được xả ra ngoài. Thay vì toàn bộ lượng nước tập trung ngay vào cửa xả hoặc trạm bơm, một phần nước được giữ lại trong hồ và tiêu thoát dần.

Trước khi mưa

Hồ cần duy trì một khoảng dung tích dự phòng phù hợp để tiếp nhận nước. Các cửa vào, cửa ra, thiết bị chắn rác, máy bơm và nguồn điện cần được kiểm tra.

Nếu hồ đang duy trì mực nước quá cao trước mưa, dung tích còn lại sẽ nhỏ và hồ nhanh đạt mức cảnh báo.

Trong thời gian mưa

Nước từ mạng lưới thoát nước đổ về hồ. Hồ giữ lại phần lưu lượng vượt quá khả năng xả tức thời của hệ thống.

Tùy cấu hình công trình, nước có thể:

• Tự chảy ra nguồn tiếp nhận.
• Được điều tiết qua cửa phai.
• Được bơm cưỡng bức.
• Được lưu giữ đến khi mực nước bên ngoài hạ xuống.

Sau khi mưa

Nước trong hồ cần tiếp tục được xả hoặc bơm xuống mức vận hành. Mục tiêu là phục hồi dung tích dự phòng trước trận mưa tiếp theo.

Nếu hồ rút quá chậm, một trận mưa mới có thể xuất hiện khi dung tích chưa được khôi phục, làm tăng nguy cơ tràn hồ và ngập KCN.

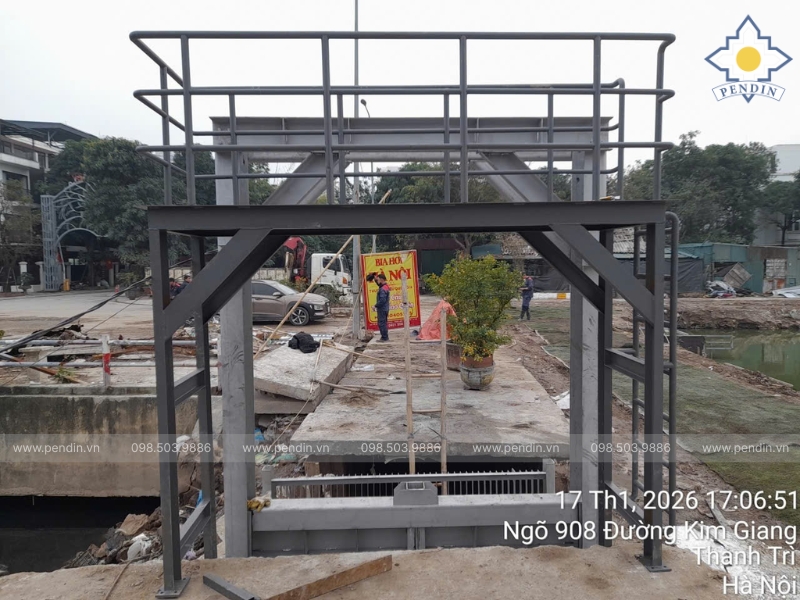

Vì sao có hồ điều hòa nhưng KCN vẫn bị ngập?

Tình trạng ngập có thể xuất hiện ngay cả khi hồ đã được xây dựng. Nguyên nhân thường nằm ở sự mất cân đối giữa lượng nước vào, dung tích lưu giữ và khả năng tiêu nước ra ngoài.

Hồ duy trì mực nước quá cao trước mưa

Nếu hồ luôn gần đầy, phần thể tích còn lại không đủ tiếp nhận lượng nước mưa tăng nhanh. Đây là vấn đề vận hành, không chỉ là vấn đề diện tích hồ.

Bùn và cây thủy sinh làm giảm dung tích hữu dụng

Bùn tích tụ lâu ngày làm cao trình đáy hồ tăng lên. Rác, đất, vật liệu trôi và cây thủy sinh phát triển cũng chiếm một phần thể tích chứa nước.

Nhìn bằng mắt, hồ vẫn có diện tích lớn nhưng dung tích thực tế có thể đã giảm đáng kể.

Nước không vào hồ kịp

KCN có thể ngập trong khi hồ chưa đầy nếu:

• Cửa thu bị rác che kín.
• Rãnh thoát nước quá nhỏ.
• Hố ga bị bồi lắng.
• Tuyến cống dẫn đến hồ bị tắc.
• Cao độ mạng lưới không phù hợp.
• Nước bị dồn về một số khu vực thấp.

Trong trường hợp này, mở rộng hồ chưa chắc giải quyết được điểm ngập. Cần xử lý tuyến thu và dẫn nước trước.

Nước vào nhanh hơn khả năng xả

Khi diện tích mái, sân bê tông và đường nội bộ tăng, nước mưa tập trung nhanh hơn. Nếu cửa xả, đường ống và trạm bơm vẫn giữ cấu hình cũ, hồ có thể đầy sớm.

Trạm bơm không đáp ứng

Trạm bơm có thể không đạt hiệu quả do:

• Lưu lượng thực tế không đủ.
• Cột áp thay đổi.
• Đường ống đẩy hạn chế.
• Van mở không hết.
• Bơm bị rác làm tắc.
• Nguồn điện bị gián đoạn.
• Bơm chính và dự phòng không được điều khiển phù hợp.

Cửa xả bị nước ngoài khống chế

Khi mực nước sông, kênh hoặc nguồn tiếp nhận dâng cao, hồ có thể mất khả năng thoát tự chảy. Nếu không có thiết bị ngăn dòng ngược, nước bên ngoài còn có thể đi ngược vào hồ.

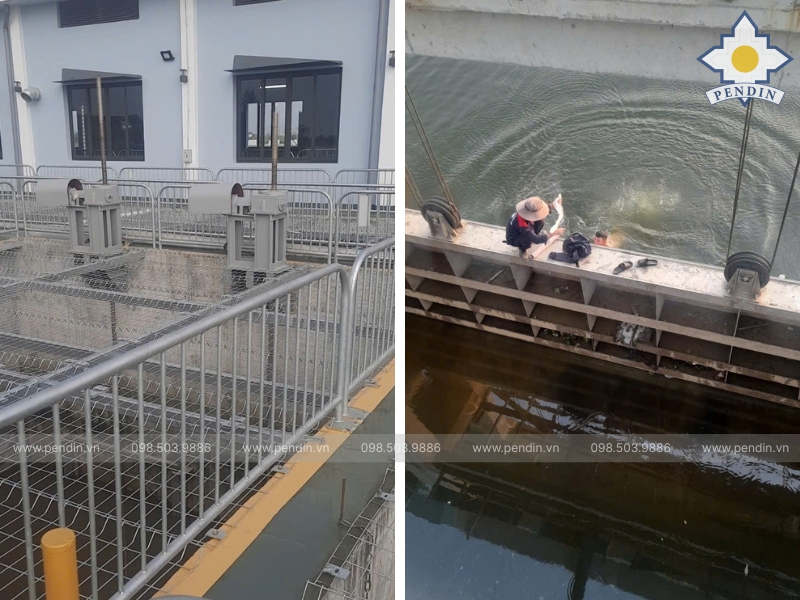

Bảng chẩn đoán hồ điều hòa mất hiệu quả

Các hiện tượng tại hồ giúp xác định nhanh khu vực cần kiểm tra. Tuy nhiên, phương án cuối cùng vẫn phải dựa trên khảo sát và dữ liệu vận hành thực tế.

Hiện tượng	Điểm cần kiểm tra	Hướng xử lý
Hồ đầy rất nhanh	Dung tích hữu dụng, lưu lượng nước vào	Đánh giá lại cân bằng nước
KCN ngập nhưng hồ chưa đầy	Cửa thu, tuyến cống, cao độ	Khơi thông hoặc cải tạo tuyến dẫn
Hồ đầy nhưng rút chậm	Cửa xả, máy bơm, đường ống	Kiểm tra khả năng tiêu nước
Bơm chạy nhưng mức hồ giảm ít	Lưu lượng, cột áp, van	Đo kiểm cụm bơm và tuyến ống
Nước ngoài chảy ngược vào hồ	Mực nước hai phía, cửa xả	Lắp hoặc cải tạo cửa van
Hồ nhanh mất dung tích	Bùn, rác, cây thủy sinh	Đề xuất nạo vét và kiểm soát rác
Mực nước khó kiểm soát	Cảm biến và logic vận hành	Tích hợp PLC, HMI và cảnh báo

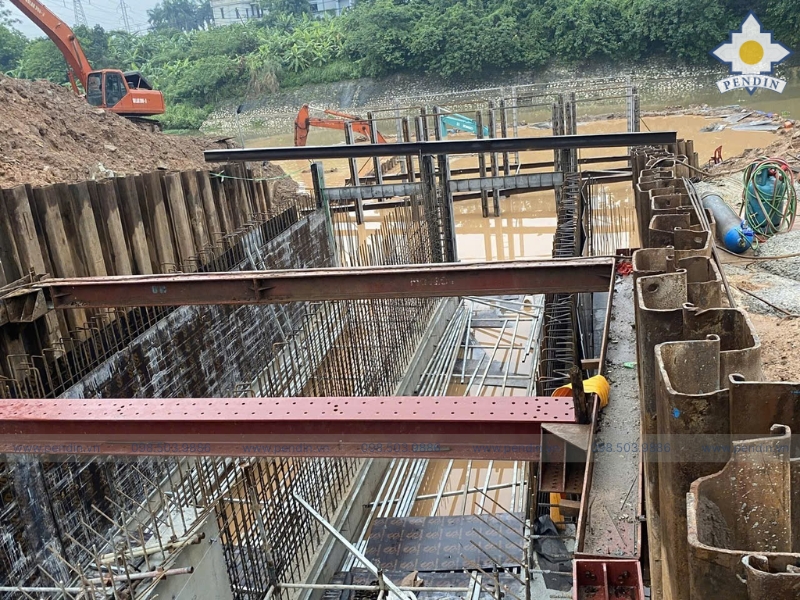

Cách khảo sát hồ điều hòa KCN

Khảo sát hồ cần kết hợp số liệu mặt bằng, cao độ, thiết bị hiện hữu và diễn biến mực nước trong các trận mưa. Chỉ đo kích thước hồ thường chưa đủ để xác định nguyên nhân ngập.

Những dữ liệu cần thu thập gồm:

• Diện tích lưu vực thoát nước về hồ.
• Diện tích mái, sân và bề mặt không thấm.
• Cao độ đáy hồ, bờ hồ và khu vực xung quanh.
• Mực nước thấp, mực nước vận hành và mực nước cao.
• Dung tích hữu dụng còn lại.
• Lượng bùn lắng.
• Vị trí, khẩu độ cửa vào và cửa ra.
• Thông số máy bơm, đường ống và hệ thống van.
• Mực nước tại nguồn tiếp nhận.
• Thời gian hồ đầy và thời gian nước rút.
• Các điểm ngập xuất hiện trước, trong và sau mưa.
• Trạng thái cảm biến, cửa phai và thiết bị chắn rác.

Từ những dữ liệu này, đơn vị chuyên môn mới có thể đánh giá lượng nước vào hồ, khả năng lưu giữ và lượng nước có thể xả hoặc bơm ra ngoài.

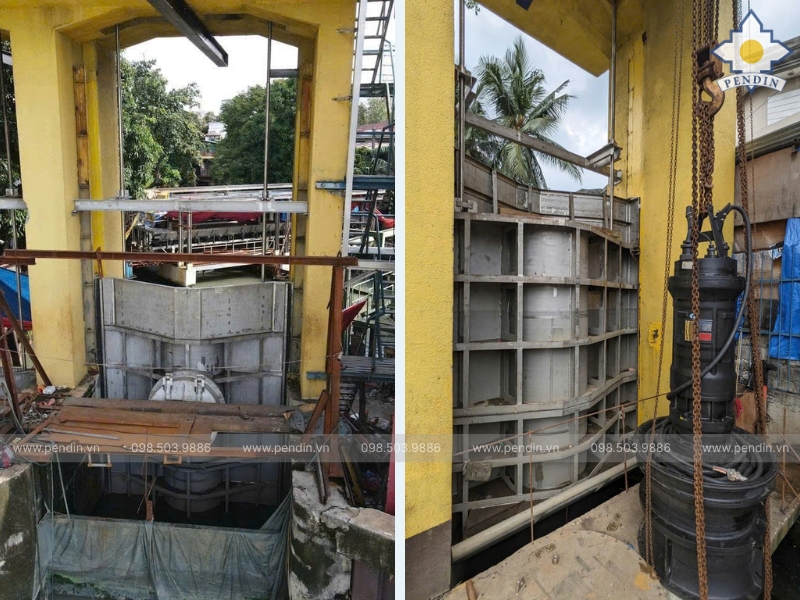

Giải pháp cải tạo hồ điều hòa hiện hữu

Khi hồ không còn đáp ứng, phương án cải tạo không nhất thiết chỉ là mở rộng diện tích. Nhiều công trình có thể cải thiện hiệu quả bằng cách khôi phục dung tích, xử lý cửa vào, nâng cấp trạm bơm và tự động hóa vận hành.

Khôi phục dung tích hữu dụng

Cần khảo sát lượng bùn lắng và phần diện tích đang bị rác hoặc cây thủy sinh chiếm dụng. Trên cơ sở đó, chủ đầu tư có thể xem xét phương án nạo vét, vệ sinh và kiểm soát vật liệu trôi vào hồ. Cần duy trì mực nước vận hành phù hợp để hồ còn khoảng trống tiếp nhận nước trước mưa.

Kiểm soát rác tại cửa vào

Rác làm giảm tiết diện dòng chảy, gây tắc cửa vào và có thể đi tiếp đến hố bơm.

Tùy lưu lượng và loại rác, có thể xem xét:

• Song chắn rác.
• Lưới chắn rác.
• Gầu vớt rác.
• Máy lược rác.
• Máy vớt rác tự động.
• Sàn thao tác và vị trí thu gom.

Thiết bị cần được bố trí để thuận tiện vệ sinh và không tạo thêm điểm cản nước.

Bố trí cửa phai tại cửa vào hoặc cửa ra

Cửa phai giúp chủ động đóng, mở hoặc điều tiết dòng nước theo kịch bản vận hành.

Thiết bị có thể được sử dụng để:

• Cô lập hồ khi bảo trì.
• Điều tiết lượng nước ra.
• Kiểm soát mực nước vận hành.
• Phối hợp với trạm bơm.
• Ngăn nước từ tuyến khác đi vào.

Cửa phai có thể vận hành bằng tay hoặc sử dụng máy nâng hạ, motor theo cấu hình dự án.

Lắp van cửa lật tại cửa xả

Van cửa lật phù hợp với vị trí cần cho nước đi theo một chiều và hạn chế nước bên ngoài chảy ngược vào hồ. Khi mực nước trong hồ cao hơn, áp lực nước có thể đẩy cánh van mở. Khi nước ngoài dâng cao hơn, cánh van đóng lại theo chênh lệch áp lực. Van cần được lựa chọn theo khẩu độ, kết cấu cửa xả, chênh lệch mực nước và điều kiện rác, bùn tại vị trí lắp.

Cải tạo trạm bơm hồ điều hòa

Trạm bơm được sử dụng khi hồ không thể phụ thuộc hoàn toàn vào thoát tự chảy.

Phương án cần đánh giá đồng thời:

• Lưu lượng nước cần tiêu.
• Cột áp tại điều kiện bất lợi.
• Số bơm vận hành và dự phòng.
• Dung tích hố bơm.
• Đường ống đẩy.
• Van một chiều và van khóa.
• Nguồn điện dự phòng.
• Khả năng chống rác tại cửa hút.
• Trình tự khởi động bơm theo mực nước.

Không nên chỉ tăng công suất bơm mà bỏ qua đường ống, van và khả năng tiếp nhận tại điểm xả.

Tích hợp cảm biến mực nước và PLC

Hệ thống cảm biến giúp theo dõi mực nước hồ liên tục và cung cấp dữ liệu cho tủ điều khiển. PLC tiếp nhận tín hiệu, so sánh các ngưỡng và điều khiển máy bơm hoặc cửa phai theo logic đã cài đặt.

Một kịch bản vận hành có thể gồm:

1. Mực nước thấp: ưu tiên xả tự nhiên.
2. Mực nước đạt ngưỡng thứ nhất: chạy bơm chính.
3. Mực nước tiếp tục tăng: chạy thêm bơm.
4. Nước ngoài dâng cao: đóng cửa ngăn dòng ngược.
5. Một bơm lỗi: chuyển sang bơm dự phòng.
6. Mực nước rất cao: phát cảnh báo khẩn cấp.
7. Sau mưa: tiếp tục hạ mực nước để phục hồi dung tích.

HMI có thể hiển thị mực nước, trạng thái bơm, vị trí cửa phai, cảnh báo nguồn và lịch sử vận hành.

Quy trình vận hành hồ trước, trong và sau mưa

Thiết bị chỉ phát huy hiệu quả khi đi cùng quy trình vận hành rõ ràng. Ban quản lý KCN cần xác định người phụ trách, ngưỡng mực nước và phương án xử lý khi thiết bị gặp lỗi.

Trước mưa

• Theo dõi dự báo thời tiết.
• Kiểm tra mực nước hồ.
• Vệ sinh cửa vào và thiết bị chắn rác.
• Chạy thử máy bơm.
• Kiểm tra cửa phai, van cửa lật.
• Kiểm tra nguồn điện dự phòng.
• Hạ mực nước theo phương án vận hành nếu cần.

Trong mưa

• Theo dõi mực nước trên HMI hoặc tại hiện trường.
• Vận hành bơm theo từng cấp.
• Kiểm tra tình trạng rác tại cửa vào.
• Theo dõi mực nước phía ngoài cửa xả.
• Cảnh báo khi hồ gần đạt mức cao.
• Kiểm tra phản hồi của bơm và cửa van.

Sau mưa

• Tiếp tục xả hoặc bơm nước về mức vận hành.
• Vệ sinh rác, bùn tại cửa vào.
• Kiểm tra bơm, van và đường ống.
• Ghi nhận mực nước cao nhất.
• Đánh giá các điểm ngập phát sinh.
• Điều chỉnh quy trình cho lần mưa tiếp theo.

Pendin hỗ trợ cải tạo thiết bị hồ điều hòa

Pendin khảo sát hồ điều hòa trong mối liên hệ với tuyến thu nước, trạm bơm và cửa xả. Mục tiêu là xác định đúng điểm hạn chế trước khi đề xuất thiết bị.

Phạm vi hỗ trợ có thể gồm:

• Khảo sát cửa vào, cửa ra và trạm bơm.
• Đề xuất thiết bị chắn và thu gom rác.
• Thiết kế, gia công cửa phai và van cửa lật.
• Gia công đường ống, cụm van và thiết bị trạm bơm.
• Tích hợp cảm biến mực nước.
• Thiết kế tủ PLC và HMI.
• Lập logic vận hành bơm và cửa van.
• Lắp đặt, căn chỉnh và chạy thử theo phạm vi dự án.

Các hạng mục hồ, kè bờ, nền và công trình xây dựng được đề xuất hoặc phối hợp với đơn vị chuyên môn theo hồ sơ của dự án.

Kết luận

Hồ điều hòa trong hệ thống thoát nước KCN chỉ hoạt động hiệu quả khi nước được đưa vào hồ kịp thời và được xả hoặc bơm ra ngoài theo đúng kịch bản. Chuỗi cần được kiểm soát gồm: Thu nước → dẫn nước về hồ → lưu giữ tạm thời → kiểm soát rác → điều tiết cửa van → bơm thoát → phục hồi dung tích sau mưa.
