Hệ Thống Thoát Nước KCN Quá Tải: Cách Kiểm Tra Và Cải Tạo

Hệ thống thoát nước KCN quá tải không chỉ biểu hiện bằng việc đường nội bộ bị ngập sau mưa lớn. Nước có thể không vào được cửa thu, dồn ứ trong tuyến cống hoặc làm hồ điều hòa đầy nhanh. Tại trạm bơm, thiết bị vẫn hoạt động nhưng mực nước giảm chậm do đường ống, hệ thống van hoặc cửa xả bị hạn chế. Một số trường hợp còn xuất hiện nước chảy ngược từ bên ngoài vào nội khu. Muốn xử lý đúng, cần kiểm tra toàn bộ hành trình dòng nước thay vì chỉ bổ sung thêm máy bơm. Pendin khảo sát từng hạng mục để xác định phần cần vệ sinh, cải tạo, thay thế hoặc bổ sung.

Hệ thống thoát nước KCN quá tải như thế nào?

Hệ thống thoát nước khu công nghiệp được xem là quá tải khi lượng nước đi vào lớn hơn khả năng tiếp nhận, dẫn truyền, điều tiết hoặc xả của một hay nhiều hạng mục.

Tình trạng quá tải có thể xuất hiện tại bốn khu vực chính:

• Cửa thu và rãnh không tiếp nhận nước kịp.
• Hố ga, tuyến cống không dẫn đủ lưu lượng.
• Hồ điều hòa không còn đủ dung tích đệm.
• Trạm bơm, đường ống hoặc cửa xả không tiêu thoát kịp.

Điểm gây quá tải không nhất thiết nằm tại khu vực đang bị ngập. Nước đọng trước nhà xưởng có thể xuất phát từ cửa thu bị hạn chế, nhưng cũng có thể do hồ điều hòa đã đầy hoặc cửa xả bên ngoài đang bị khống chế.

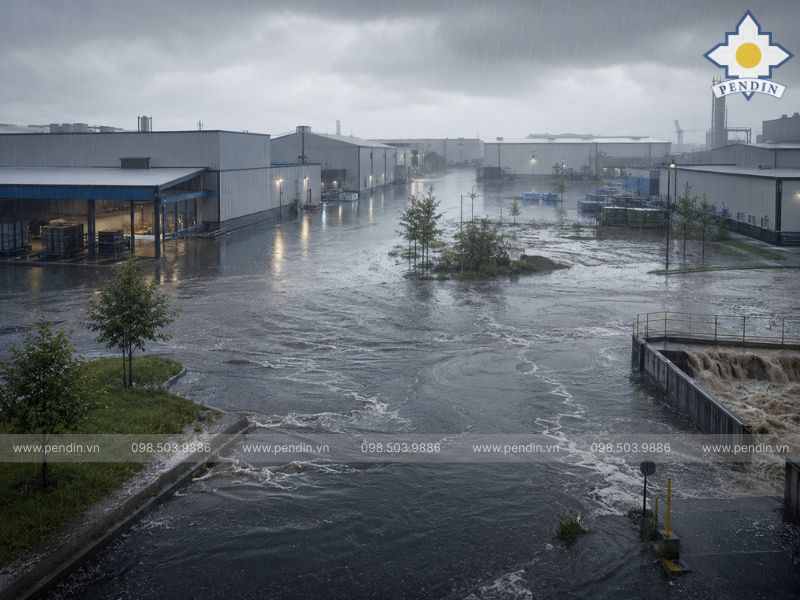

Dấu hiệu hệ thống thoát nước khu công nghiệp đang quá tải

Tình trạng quá tải thường phát triển dần theo quá trình mở rộng nhà máy, bồi lắng mạng lưới hoặc thay đổi điều kiện thoát nước bên ngoài. Việc nhận diện sớm giúp chủ đầu tư xử lý trước khi nước tràn vào khu vực sản xuất.

Những dấu hiệu thường gặp gồm:

• Đường nội bộ ngập nhanh dù thời gian mưa chưa kéo dài.
• Nước tập trung thành dòng nhưng không vào được cửa thu.
• Hố ga thường xuyên đầy hoặc trào nước lên mặt đường.
• Các phân khu có tốc độ rút nước không đồng đều.
• Hồ điều hòa đạt mực nước cao quá sớm.
• Máy bơm chạy liên tục nhưng mực nước giảm chậm.
• Máy bơm thường xuyên bị kẹt rác hoặc báo quá tải.
• Nước tại cửa xả thoát chậm khi mực nước bên ngoài dâng.
• Nước chảy ngược qua hố ga hoặc tuyến cống.
• Nhà máy đã mở rộng nhưng hệ thống thoát nước vẫn giữ quy mô cũ.

Nếu nhiều dấu hiệu xuất hiện cùng lúc, việc chỉ nạo vét cục bộ hoặc lắp thêm một máy bơm có thể không giải quyết được vấn đề.

Phân biệt quá tải, tắc nghẽn và nước chảy ngược

Ba tình trạng này có biểu hiện gần giống nhau nhưng yêu cầu phương án xử lý khác nhau. Việc xác định sai nguyên nhân dễ dẫn đến đầu tư thiết bị không đúng vị trí.

Tình trạng	Biểu hiện thường gặp	Hạng mục cần kiểm tra
Quá tải	Nước dâng mạnh khi mưa lớn và rút dần sau mưa	Cửa thu, cống, hồ điều hòa, trạm bơm
Tắc nghẽn	Ngập cục bộ dù lượng mưa không quá lớn	Rác, bùn, vật cản và tình trạng tuyến cống
Chảy ngược	Nước dâng từ hố ga hoặc cửa xả vào nội khu	Mực nước ngoài, van một chiều, cửa phai
Sai cao độ	Một vị trí thường xuyên đọng nước	Độ dốc mặt bằng, cửa thu và đáy cống
Vận hành chưa phù hợp	Bơm và cửa van hoạt động không đồng bộ	Cảm biến, tủ điện và logic điều khiển

Một khu công nghiệp có thể đồng thời gặp cả quá tải, tắc nghẽn và chảy ngược. Vì vậy, cần kiểm tra toàn bộ hệ thống trước khi chốt phương án cải tạo.

Vì sao hệ thống thoát nước KCN bị quá tải?

Nguyên nhân quá tải thường hình thành sau nhiều năm vận hành hoặc khi quy mô khu công nghiệp thay đổi nhưng hệ thống hạ tầng chưa được nâng cấp tương ứng.

Diện tích nhà xưởng và sân bê tông tăng

Khi xây thêm nhà xưởng, kho, bãi tập kết và đường nội bộ, diện tích bề mặt không thấm nước tăng lên. Nước mưa tập trung nhanh hơn vào hệ thống trong khi cửa thu, cống, hồ điều hòa và trạm bơm vẫn giữ nguyên công suất.

Cửa thu và rãnh thoát nước không đáp ứng

Cống chính có thể còn khả năng dẫn nước nhưng nước không đi vào được vì:

• Số lượng cửa thu quá ít.
• Cửa thu nằm sai vị trí.
• Cao độ cửa thu cao hơn vùng nước đọng.
• Rãnh bị bùn và rác che kín.
• Hướng dốc mặt đường không đưa nước về cửa thu.

Hố ga và tuyến cống bị giảm tiết diện

Bùn, cát, lá cây, nilon và rác sản xuất tích tụ lâu ngày làm giảm tiết diện dòng chảy. Một số tuyến còn có thể bị sụt lún, biến dạng hoặc đấu nối sai cao độ.

Hồ điều hòa mất dung tích hữu dụng

Hồ điều hòa có thể nhanh đầy do:

• Bùn lắng chiếm dung tích.
• Mực nước trước mưa đã quá cao.
• Cửa vào hoặc cửa ra bị hạn chế.
• Lưu vực thu nước đã mở rộng.
• Hồ chưa được liên động với trạm bơm.

Trạm bơm và đường ống không đồng bộ

Máy bơm có công suất lớn nhưng lưu lượng thực tế vẫn thấp nếu: Cửa hút bị rác che kín.

• Đường ống có đường kính không phù hợp.
• Van một chiều hoạt động không ổn định.
• Van khóa không mở hết.
• Ống góp gây tổn thất lớn.
• Cửa xả nằm tại vị trí mực nước ngoài thường xuyên dâng cao.

Nước bên ngoài khống chế cửa xả

Khi kênh, sông hoặc cống tiếp nhận bên ngoài dâng cao, nước trong khu công nghiệp không thể thoát tự nhiên. Nếu cửa xả thiếu thiết bị ngăn dòng ngược, nước bên ngoài còn có thể quay trở lại hồ và hố bơm.

Cách kiểm tra hệ thống thoát nước KCN quá tải

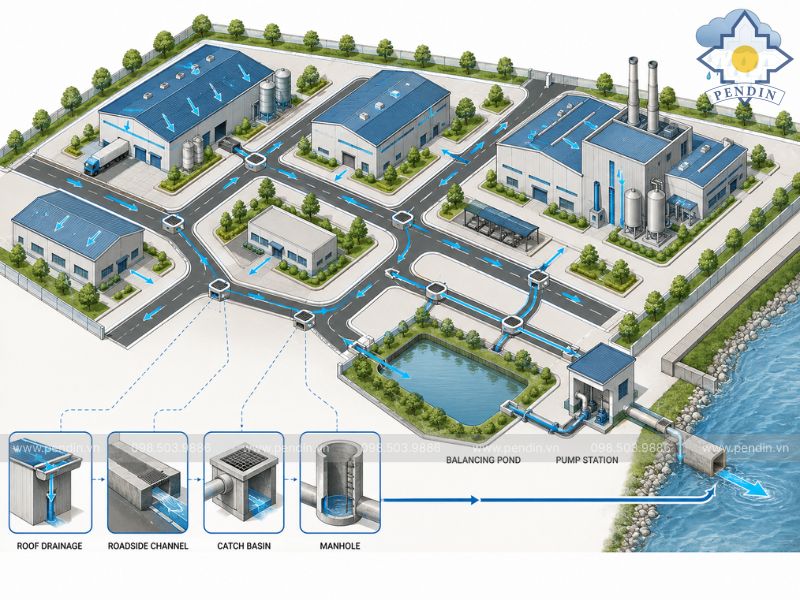

Muốn tìm đúng điểm hạn chế, cần kiểm tra theo toàn bộ hành trình dòng nước: Mái và sân bãi → cửa thu → rãnh → hố ga → tuyến cống → hồ điều hòa → thiết bị chắn rác → trạm bơm → đường ống → cửa xả.

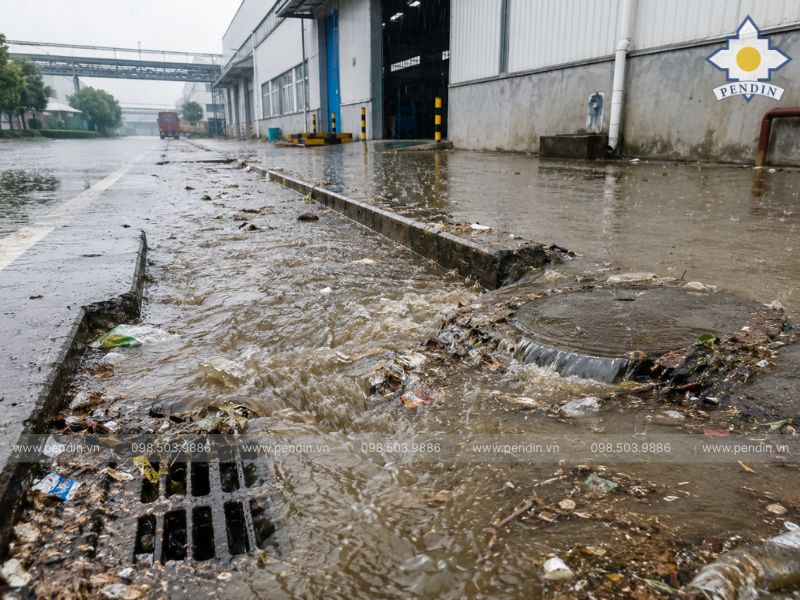

Kiểm tra cửa thu và rãnh thoát nước

Đây là lớp tiếp nhận nước đầu tiên. Nếu nước không vào được hệ thống, việc tăng công suất trạm bơm phía sau sẽ không giải quyết được ngập bề mặt.

Cần kiểm tra:

• Số lượng và vị trí cửa thu.
• Cao độ so với mặt đường.
• Hướng nước chảy trên bề mặt.
• Tình trạng bùn, rác và vật cản.
• Khả năng thu nước tại khu vực thấp.
• Kết nối từ rãnh đến hố ga.

Kiểm tra hố ga và mạng lưới cống

Mạng lưới cần được kiểm tra cả về tiết diện, cao độ và khả năng kết nối giữa các phân khu.

Nội dung cần rà soát gồm:

• Mức bồi lắng trong hố ga.
• Tình trạng rác trong tuyến.
• Cao độ đáy cống.
• Điểm đấu nối giữa các nhánh.
• Vị trí sụt, vỡ hoặc biến dạng.
• Khả năng dẫn nước giữa các lưu vực.
• Hiện tượng nước trào ngược tại hố ga.

Kiểm tra hồ điều hòa

Hồ cần đủ dung tích để tiếp nhận lượng nước chưa thể xả ngay ra ngoài.

Cần đánh giá:

• Dung tích hữu dụng hiện tại.
• Mực nước trước khi mưa.
• Khối lượng bùn lắng.
• Cửa vào và cửa ra.
• Khả năng chia khoang điều tiết.
• Phương án hạ mực nước trước mưa.
• Liên động giữa hồ và trạm bơm.

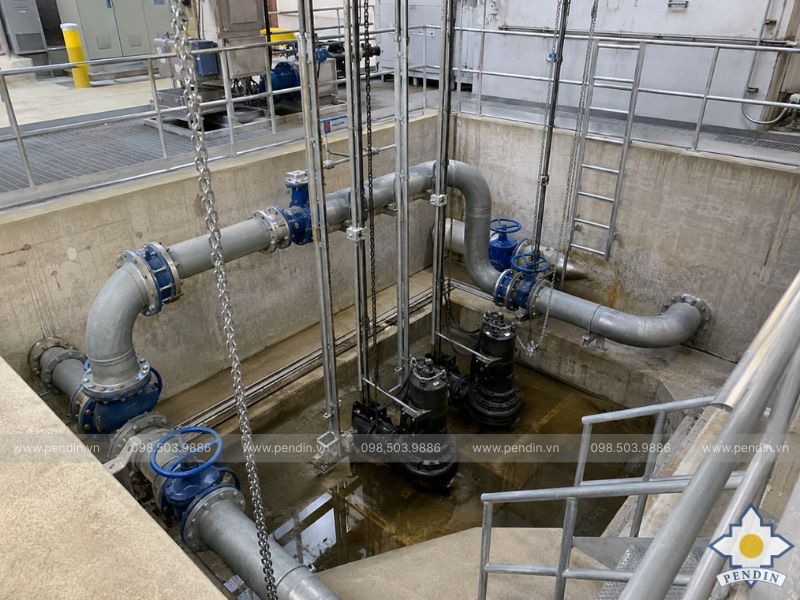

Kiểm tra trạm bơm, đường ống và hệ thống van

Trạm bơm phải được đánh giá như một cụm hoàn chỉnh, không chỉ dựa trên thông số ghi trên máy.

Các nội dung cần kiểm tra gồm:

• Lưu lượng và cột áp thực tế.
• Dung tích hố bơm.
• Số lượng bơm chính và bơm dự phòng.
• Rác trước cửa hút.
• Đường kính ống hút và ống đẩy.
• Trạng thái van một chiều, van khóa.
• Bố trí ống góp và giá đỡ.
• Khả năng tháo lắp, bảo trì.
• Nguồn điện và tủ điều khiển.

Kiểm tra cửa xả

Cửa xả là mắt xích cuối cùng nhưng có thể ảnh hưởng đến toàn bộ hệ thống phía trước.

Cần xác định:

• Mực nước trong và ngoài khu công nghiệp.
• Khả năng thoát tự chảy.
• Tình trạng van một chiều.
• Hiệu quả của van cửa lật hoặc cửa phai.
• Nguy cơ nước chảy ngược.
• Khả năng chuyển sang bơm cưỡng bức.

Bảng chẩn đoán và hướng xử lý

Bảng dưới đây giúp xác định sơ bộ điểm có thể đang gây quá tải.

Biểu hiện	Điểm cần kiểm tra	Hướng xử lý
Nước không vào cửa thu	Vị trí, cao độ và rác tại cửa thu	Bổ sung cửa thu, điều chỉnh hướng nước
Hố ga trào nước	Tuyến cống, bùn, cao độ	Vệ sinh, kiểm tra và cải tạo tuyến
Hồ điều hòa đầy sớm	Dung tích và mực nước ban đầu	Nạo vét, chia khoang, điều chỉnh vận hành
Bơm chạy nhưng nước giảm chậm	Bơm, đường ống, van, cửa xả	Đánh giá đồng bộ toàn bộ tuyến bơm
Bơm thường xuyên bị kẹt	Rác đầu vào	Bổ sung song chắn hoặc máy thu rác
Nước quay ngược	Cửa xả và mực nước ngoài	Van cửa lật, cửa phai hoặc bơm cưỡng bức
Các bơm vận hành không hợp lý	Tủ điện và logic điều khiển	Cảm biến, PLC và chế độ luân phiên
Chỉ một phân khu bị ngập	Cao độ và tuyến thu cục bộ	Tách lưu vực, bổ sung hố thu hoặc bơm cục bộ

Giải pháp cải tạo hệ thống thoát nước KCN quá tải

Sau khi xác định được điểm hạn chế, hệ thống có thể được cải tạo theo từng lớp thay vì thay mới toàn bộ.

Tăng khả năng thu gom nước bề mặt

Phương án có thể gồm:

• Bổ sung cửa thu.
• Mở rộng rãnh thoát.
• Điều chỉnh hướng dốc.
• Bố trí hố thu tại khu vực thấp.
• Tách nước giữa các phân khu.
• Dẫn nước về hồ hoặc trạm bơm theo tuyến phù hợp.

Khôi phục khả năng dẫn nước

Đối với mạng lưới cống và hố ga, cần ưu tiên khôi phục tiết diện trước khi mở rộng quy mô.

Phạm vi có thể gồm:

• Nạo vét bùn và rác.
• Xử lý điểm tắc.
• Sửa tuyến cống hư hỏng.
• Điều chỉnh điểm đấu nối.
• Cải tạo đoạn sai cao độ.
• Bổ sung tuyến dẫn tại khu vực thường xuyên quá tải.

Kiểm soát rác trước hồ và trạm bơm

Tùy loại rác và lưu lượng, hệ thống có thể bố trí:

• Song chắn rác.
• Giỏ chắn rác.
• Máy lược rác.
• Máy vớt rác kiểu lưới.
• Gầu vớt rác.
• Máng, băng tải hoặc vít tải rác.

Mục tiêu là giữ và đưa rác ra khỏi dòng nước trước khi rác đi vào máy bơm, đường ống và hệ thống van.

Tăng khả năng điều tiết

Hồ điều hòa cần được khôi phục dung tích và tổ chức lại chế độ vận hành.

Phương án có thể gồm:

• Nạo vét bùn.
• Hạ mực nước trước mưa.
• Chia khoang điều tiết.
• Bổ sung cửa phai.
• Điều khiển cửa vào, cửa ra.
• Liên động hồ với trạm bơm.
• Giám sát mực nước tự động.

Cải tạo trạm bơm và đường ống

Không nên mặc định tăng thêm máy bơm. Cần rà soát toàn bộ cụm thiết bị để xác định đúng điểm giới hạn.

Phương án có thể gồm:

• Giữ lại máy bơm còn đáp ứng.
• Bổ sung bơm dự phòng.
• Thay đổi cấu hình vận hành.
• Cải tạo đường ống và ống góp.
• Thay van một chiều hoặc van khóa.
• Bổ sung thiết bị chắn rác.
• Cải tạo hố bơm.
• Bổ sung nguồn điện dự phòng.

Kiểm soát nước chảy ngược tại cửa xả

Tại vị trí chịu ảnh hưởng của mực nước bên ngoài, có thể sử dụng:

• Van cửa lật.
• Cửa phai.
• Máy nâng hạ cửa van.
• Bơm cưỡng bức.
• Cảm biến mực nước hai phía.

Thiết bị cần được lựa chọn theo khẩu độ, cao độ, chênh lệch mực nước và chế độ vận hành thực tế.

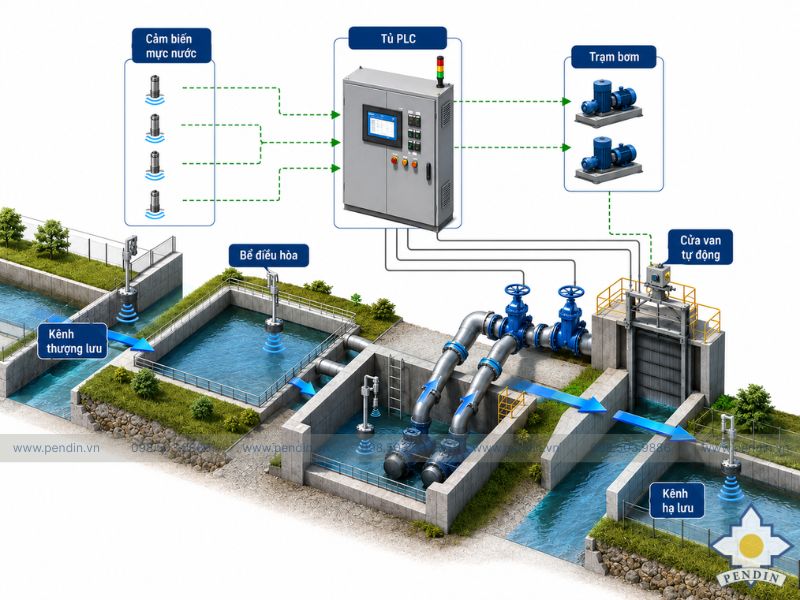

Đồng bộ hệ thống điều khiển

Cảm biến và tủ điều khiển giúp các hạng mục phối hợp theo cùng một kịch bản.

Hệ thống có thể tích hợp:

• Cảm biến mực nước.
• Tủ PLC.
• Màn hình HMI.
• Auto/Manual.
• Local/Remote.
• Luân phiên máy bơm.
• Tự động chuyển sang bơm dự phòng.
• Cảnh báo nước cao.
• Cảnh báo lỗi motor.
• Giám sát trạng thái cửa van.
• Kết nối SCADA.

Cải tạo hệ thống thoát nước KCN đang vận hành

Đối với khu công nghiệp và nhà máy đang sản xuất, phương án cần hạn chế việc đào mở diện rộng hoặc dừng hệ thống trong thời gian dài.

Việc cải tạo có thể chia thành ba giai đoạn:

Giai đoạn khẩn cấp

• Vệ sinh cửa thu, hố ga và tuyến cống.
• Bảo vệ phòng điện, kho và nhà xưởng.
• Khôi phục bơm, van và thiết bị hiện hữu.
• Bổ sung bơm hoặc tấm chắn tại vị trí trọng yếu.

Giai đoạn xử lý điểm nghẽn

• Cải tạo cửa thu và hố thu.
• Bổ sung thiết bị chắn rác.
• Xử lý đường ống và hệ thống van.
• Lắp van cửa lật hoặc cửa phai tại cửa xả.
• Điều chỉnh chế độ vận hành hồ và trạm bơm.

Giai đoạn hoàn thiện tổng thể

• Phân chia lại lưu vực.
• Cải tạo hồ điều hòa.
• Nâng cấp trạm bơm.
• Đồng bộ cảm biến, PLC và HMI.
• Xây dựng quy trình vận hành trước, trong và sau mưa.

Pendin hỗ trợ cải tạo hệ thống như thế nào?

Pendin tiếp cận bài toán theo toàn bộ hành trình dòng nước, từ khu vực nước phát sinh đến điểm xả cuối cùng.

Phạm vi hỗ trợ có thể gồm:

1. Tiếp nhận bản vẽ, ảnh và video hiện trạng.
2. Khảo sát cửa thu, hố ga, hồ, trạm bơm và cửa xả.
3. Phân biệt quá tải, tắc nghẽn và nước chảy ngược.
4. Đánh giá thiết bị hiện hữu.
5. Xác định hạng mục giữ lại, cải tạo hoặc bổ sung.
6. Đề xuất phương án theo từng giai đoạn.
7. Thiết kế, gia công thiết bị cơ khí thuộc phạm vi dự án.
8. Tích hợp cảm biến và tủ điều khiển.
9. Lắp đặt, căn chỉnh và chạy thử.
10. Hướng dẫn vận hành hệ thống khi mưa lớn.

Xử lý quá tải phải bắt đầu từ toàn bộ hành trình dòng nước

Khi hệ thống thoát nước KCN quá tải, việc xử lý hiệu quả không nằm ở một thiết bị riêng lẻ. Cần kiểm tra đồng thời khả năng thu nước, dẫn nước, điều tiết, bơm thoát và kiểm soát cửa xả.

Phương án tổng thể được triển khai theo chuỗi: Thu gom nước → dẫn nước → giữ rác → điều tiết → bơm thoát → chống chảy ngược → giám sát và điều khiển.
