Giải Pháp Thoát Nước Và Chống Ngập Nội Khu Cho Khu Đô Thị

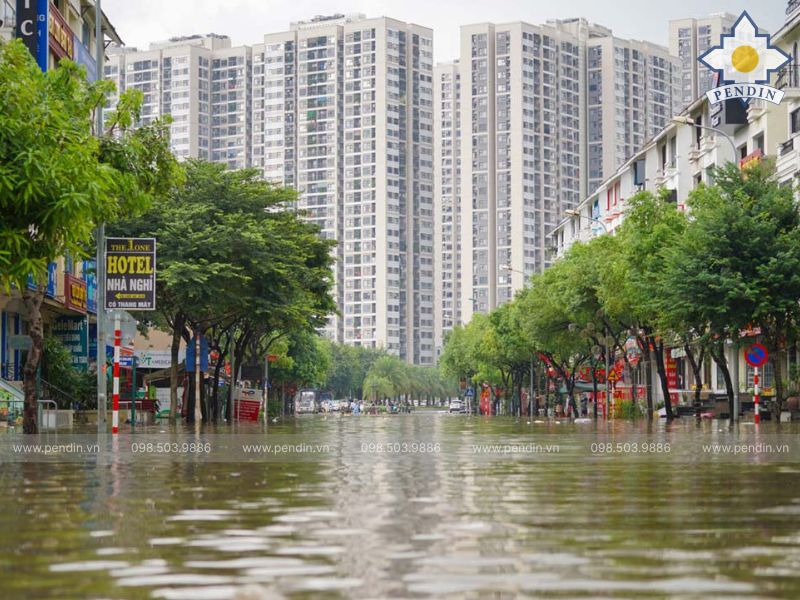

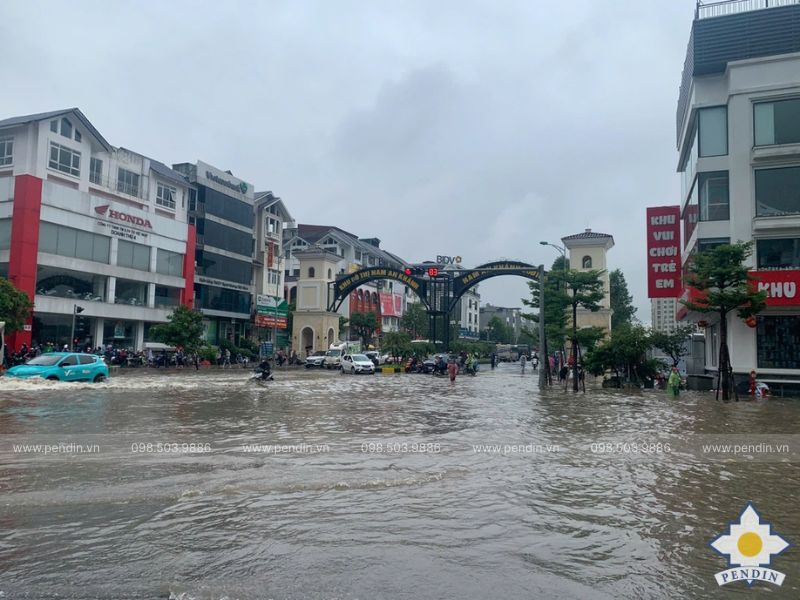

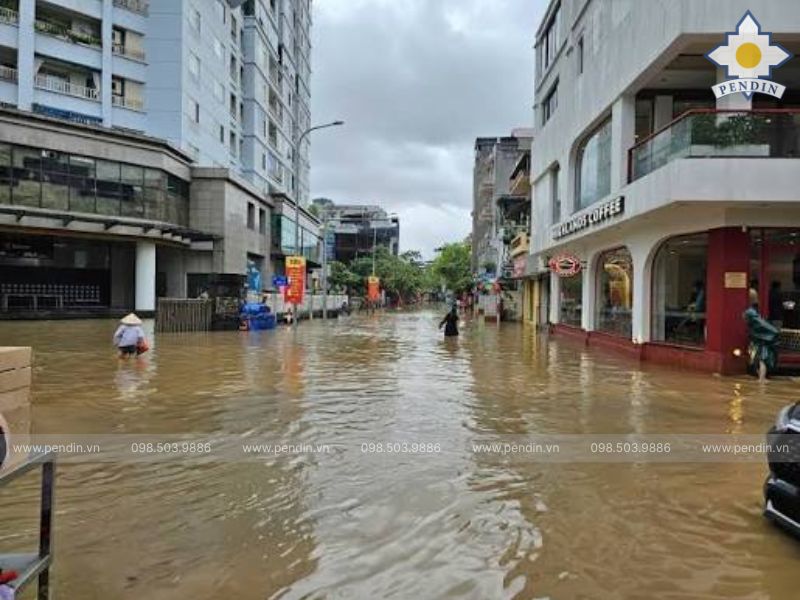

Tình trạng đường nội bộ ngập sau mưa, hố ga tràn, máy bơm hoạt động nhưng nước rút chậm hoặc nước ngoài cống chảy ngược vào dự án thường xuất phát từ việc các thiết bị thoát nước chưa được bố trí đồng bộ. Giải pháp thoát nước và chống ngập nội khu cần kết hợp đúng thiết bị tại từng vị trí: thu nước mặt, giữ rác, dẫn nước, bơm thoát, ngăn chảy ngược và điều khiển vận hành. Pendin khảo sát hiện trạng, xác định điểm nghẽn và cung cấp các thiết bị phù hợp cho khu đô thị, khu dân cư, khu nhà ở, khu nghỉ dưỡng và dự án đang cần cải tạo hệ thống thoát nước.

Nội khu bị ngập cần kiểm tra những vị trí nào?

Trước khi bổ sung máy bơm hoặc mở rộng đường ống, cần xác định nước đang bị tắc tại đâu.

Những vị trí thường cần kiểm tra gồm:

• Đường giao thông nội bộ.
• Khu vực thấp trũng.
• Cổng ra vào dự án.
• Ram dốc tầng hầm.
• Rãnh thu nước.
• Cửa thu mặt đường.
• Hố ga và hố thu.
• Hồ hoặc bể điều tiết.
• Trạm bơm thoát nước.
• Đường ống đẩy.
• Cửa xả đấu nối với hệ thống bên ngoài.

Mỗi vị trí gặp một vấn đề khác nhau và cần nhóm thiết bị tương ứng. Việc chỉ lắp thêm một máy bơm hoặc một cửa chống ngập có thể chưa giải quyết được toàn bộ hệ thống.

Cách giải quyết đường nội khu thoát nước chậm

Khi nước đọng lâu trên đường, sân hoặc bãi đỗ xe, nguyên nhân thường nằm ở khả năng tiếp nhận nước mặt.

Các thiết bị cần xem xét gồm:

Rãnh thu nước

Rãnh thu được bố trí dọc tuyến đường, tại điểm thấp hoặc phía trước khu vực cần bảo vệ. Thiết bị giúp tập trung nước mặt và dẫn về hố ga hoặc hố thu.

Tùy vị trí, có thể sử dụng:

• Rãnh thu ngang đường.
• Rãnh thu dọc vỉa hè.
• Rãnh thu trước ram dốc.
• Rãnh thu tại bãi đỗ xe.
• Rãnh thu quanh khu kỹ thuật.

Cửa thu và phễu thu nước

Cửa thu giúp đưa nước từ mặt đường vào mạng lưới phía dưới. Vị trí và kích thước cửa thu phải phù hợp với hướng dòng nước, tránh tình trạng cống còn khả năng dẫn nhưng nước không thể đi vào hệ thống.

Hố ga

Hố ga có nhiệm vụ tiếp nhận nước, chuyển hướng dòng chảy và tạo vị trí kiểm tra, nạo vét. Tại các khu vực thường xuyên ngập, cần kiểm tra cao độ đáy, khả năng kết nối và tình trạng bùn rác trong hố.

Song chắn hoặc giỏ chắn rác

Lá cây, bao bì, túi nhựa và vật cản có thể che kín cửa thu hoặc đi vào mạng cống. Song chắn rác và giỏ chắn rác giúp giữ lại vật cản trước khi chúng làm nghẽn đường ống hoặc hố bơm.

Pendin có thể thiết kế, gia công song chắn rác theo kích thước cửa thu, hố ga và điều kiện rác thực tế của từng dự án.

Cách giải quyết rác tích tụ nhiều cần thu gom

Tại khu vực cửa lấy nước, hố thu lớn hoặc trạm bơm, song chắn rác chỉ giữ rác chứ không tự loại bỏ lượng rác đã tích tụ.

Khi khối lượng rác lớn, có thể bổ sung:

Gầu vớt rác

Gầu vớt rác thu gom cành cây, cỏ, lục bình, bao bì và rác thô trước song chắn. Thiết bị phù hợp với hố thu sâu, cửa lấy nước lớn hoặc khu vực khó vệ sinh thủ công.

Song chắn rác kết hợp gầu vớt rác

Hệ thống song chắc rác kết hợp gầu vớt rác kết hợp hai nhiệm vụ:

• Song chắn giữ rác trước dòng nước.
• Gầu thu gom, nâng và đưa rác ra vị trí tập kết.

Cấu hình này phù hợp với trạm bơm hoặc khu vực có lượng rác thay đổi lớn theo mùa mưa.

Máy lược rác

Máy lược rác sử dụng cơ cấu cào để làm sạch bề mặt song chắn theo chu kỳ hoặc theo tín hiệu điều khiển. Thiết bị phù hợp với vị trí cần thu gom thường xuyên và hạn chế phụ thuộc vào nhân công.

Pendin có thể cung cấp song chắn rác, gầu vớt rác, máy lược rác và hệ thống điều khiển theo kích thước khoang cùng yêu cầu vận hành của công trình.

Nước dồn về điểm thấp phương án giải quyết như thế nào?

Nếu lượng nước tập trung nhanh hơn khả năng thoát, cần tạo vị trí thu và giữ nước trước khi bơm ra ngoài.

Hố thu nước

Hố thu tiếp nhận nước từ rãnh, hố ga và các tuyến cống nhánh. Dung tích hố cần phù hợp với lượng nước vào và thời gian phản ứng của trạm bơm.

Hố thu quá nhỏ có thể khiến máy bơm phải bật tắt liên tục hoặc không đủ thời gian xử lý khi mưa lớn.

Bể điều tiết nước mưa

Bể điều tiết giữ nước tạm thời khi mạng cống hoặc cửa xả chưa thể tiếp nhận toàn bộ lưu lượng. Sau khi mực nước bên ngoài giảm hoặc trạm bơm sẵn sàng, nước được đưa ra khỏi bể theo kịch bản vận hành.

Cảm biến mực nước

Cảm biến giúp theo dõi mực nước trong hố thu hoặc bể điều tiết và phát tín hiệu điều khiển máy bơm.

Có thể cài đặt nhiều ngưỡng:

• Mức thấp: dừng bơm.
• Mức vận hành: khởi động bơm chính.
• Mức cao: chạy thêm bơm bổ sung.
• Mức cảnh báo: phát còi, đèn hoặc tín hiệu về phòng trực.

Không thể thoát nước tự chảy cần lắp trạm bơm

Khi cửa xả thấp, hệ thống tiếp nhận dâng cao hoặc địa hình nội khu không thuận lợi, nước cần được bơm cưỡng bức ra ngoài.

Một trạm bơm thoát nước có thể gồm:

• Máy bơm vận hành chính.
• Máy bơm bổ sung.
• Máy bơm dự phòng.
• Hố bơm.
• Cảm biến mực nước.
• Đường ống đẩy.
• Van một chiều.
• Van khóa.
• Tủ động lực và điều khiển.
• Nguồn điện dự phòng.

Số lượng và công suất bơm cần được lựa chọn theo lượng nước vào, dung tích hố thu, cột áp, đường kính đường ống và điều kiện cửa xả. Pendin có thể cung cấp cụm thiết bị cơ khí trạm bơm, khung bệ, đường ống, mặt bích, van, giá đỡ và các chi tiết phi tiêu chuẩn theo bản vẽ của từng dự án.

Máy bơm hoạt động nhưng nước rút chậm phải xử lý thế nào?

Không phải trường hợp nào cũng cần thay máy bơm công suất lớn hơn. Nước rút chậm có thể do:

• Hố thu không đủ dung tích.
• Bơm bị rác cản trở.
• Đường ống đẩy quá nhỏ.
• Van một chiều bị kẹt.
• Đường ống có nhiều điểm tổn thất.
• Cửa xả bị ngập.
• Nước bơm ra ngoài chảy ngược trở lại.
• Các máy bơm chưa được điều khiển đúng trình tự.

Cần kiểm tra đồng thời máy bơm, đường ống, hệ thống van và cửa xả.

Đường ống trạm bơm

Đường ống trạm bơm đưa nước từ hố bơm đến vị trí xả. Hệ thống có thể bao gồm:

• Ống đứng.
• Ống góp.
• Co, tê và côn thu.
• Mặt bích.
• Khớp nối mềm.
• Khớp tháo lắp.
• Giá đỡ và điểm neo.

Pendin nhận thiết kế và gia công đường ống trạm bơm theo kích thước thực tế, giúp đồng bộ với máy bơm, van và kết cấu công trình.

Van một chiều

Van một chiều hạn chế nước trong đường ống quay ngược về hố bơm khi thiết bị dừng hoạt động.

Van khóa

Van khóa cho phép cô lập từng máy bơm hoặc từng đoạn đường ống khi cần kiểm tra và bảo trì.

Nước ngoài cống chảy ngược cần lắp thiết bị gì?

Khi mực nước tại cống, kênh hoặc hồ tiếp nhận dâng cao, nước có thể chảy ngược qua cửa xả vào nội khu. Đây là nguyên nhân khiến nhiều dự án vẫn ngập dù trạm bơm đang hoạt động.

Các thiết bị cần xem xét gồm:

Van cửa lật

Van cửa lật mở khi nước từ nội khu thoát ra và đóng lại khi áp lực nước bên ngoài lớn hơn. Thiết bị giúp hạn chế dòng chảy ngược tại cửa xả. Pendin có thể thiết kế van cửa lật theo kích thước cống, cao độ lắp đặt và điều kiện môi trường của từng dự án.

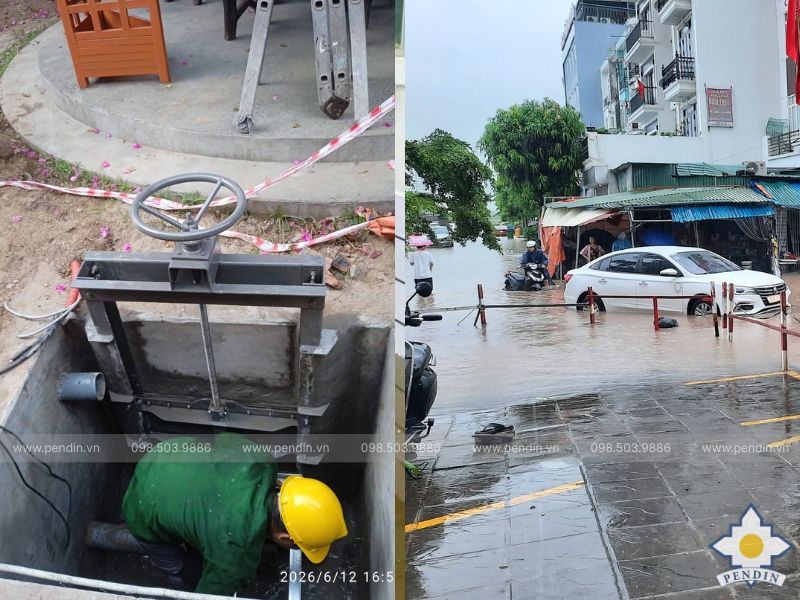

Van cửa phai

Cửa phai cho phép ban quản lý chủ động đóng hoặc mở tuyến thoát nước.

Cửa thường được sử dụng khi cần:

• Cô lập cửa xả.
• Ngăn nước ngoài cống đi vào nội khu.
• Điều tiết mực nước trong hồ hoặc bể.
• Phục vụ kiểm tra và bảo trì tuyến.

Cửa phai có thể vận hành bằng tay quay, máy nâng hạ điện hoặc tích hợp vào hệ thống điều khiển tự động.

Máy nâng hạ cửa phai

Máy nâng hạ truyền lực để đóng mở cửa phai. Cấu hình được lựa chọn theo kích thước cửa, tải trọng, hành trình và tần suất vận hành.

Cảm biến trạng thái và mực nước

Cảm biến giúp xác định:

• Cửa phai đang mở hay đóng.
• Mực nước phía trong cửa xả.
• Mực nước phía ngoài hệ thống tiếp nhận.
• Thời điểm cần đóng cửa hoặc vận hành trạm bơm.

Pendin cung cấp cửa phai, van cửa lật, máy nâng hạ và hệ thống cảm biến theo điều kiện thực tế tại cửa xả.

Khu vực cổng và ram dốc cần lắp cửa chống ngập

Đối với khu đô thị có tầng hầm, nước có thể tràn trực tiếp từ đường nội bộ xuống ram dốc trước khi hệ thống thu gom xử lý kịp.

Có thể lắp:

• Cửa chống ngập tháo lắp.
• Cửa cánh đóng mở.
• Cửa nâng hạ.
• Cửa lật.
• Cửa chống ngập bán tự động.
• Cửa chống ngập tự động.

Thiết bị cần được kết hợp với rãnh thu, hố thu và trạm bơm. Cửa chống ngập chỉ ngăn nước từ bên ngoài, không thay thế hệ thống xử lý lượng nước phát sinh bên trong.

Pendin thiết kế và gia công cửa chống ngập theo khẩu độ, chiều cao chắn nước, không gian lắp đặt và yêu cầu giao thông của dự án.

Cần lắp hệ thống điều khiển nào?

Khi trạm bơm, cửa phai và cảm biến hoạt động riêng lẻ, người vận hành khó phản ứng kịp trong thời gian mưa lớn.

Hệ thống điều khiển có thể gồm:

• Cảm biến mực nước.
• Tủ PLC.
• Màn hình HMI.
• Còi và đèn cảnh báo.
• Chế độ Auto/Manual.
• Điều khiển Local/Remote.
• Luân phiên máy bơm.
• Khởi động bơm bổ sung.
• Chuyển sang bơm dự phòng khi có lỗi.
• Giám sát trạng thái cửa phai.
• Cảnh báo nước dâng cao.
• Kết nối SCADA khi cần quản lý nhiều khu vực.

Một kịch bản vận hành cơ bản có thể gồm:

1. Cảm biến phát hiện nước trong hố thu tăng.
2. Bơm chính được khởi động.
3. Nếu nước tiếp tục tăng, bơm bổ sung hoạt động.
4. Khi mực nước ngoài cống cao, cửa phai đóng hoặc van cửa lật ngăn dòng chảy ngược.
5. Khi một bơm gặp lỗi, hệ thống chuyển sang bơm dự phòng và phát cảnh báo.

Pendin có thể tích hợp cảm biến, máy bơm, cửa van và tủ điều khiển thành một hệ thống vận hành thống nhất.

Bảng thiết bị xử lý từng vấn đề ngập nội khu

Vấn đề thực tế	Thiết bị cần lắp đặt
Nước đọng trên đường nội bộ	Rãnh thu, cửa thu, hố ga
Rác làm nghẽn tuyến thoát	Song chắn rác, giỏ chắn rác
Rác tích tụ nhiều	Gầu vớt rác, máy lược rác
Nước dồn về điểm thấp	Hố thu, bể điều tiết
Không thể thoát tự chảy	Trạm bơm, đường ống đẩy
Bơm hoạt động nhưng nước rút chậm	Kiểm tra đường ống, van và cửa xả
Nước ngoài cống chảy ngược	Cửa phai, van cửa lật
Nước tràn qua ram dốc	Cửa chống ngập, rãnh thu
Bơm và cửa van hoạt động riêng lẻ	Cảm biến, PLC, HMI
Một máy bơm gặp lỗi	Bơm dự phòng, hệ thống cảnh báo

Quy trình triển khai tại Pendin

Bước 1: Tiếp nhận hồ sơ

Tiếp nhận tổng mặt bằng, bản vẽ thoát nước, thông số trạm bơm và hình ảnh khu vực bị ngập.

Bước 2: Khảo sát điểm ngập

Kiểm tra cửa thu, rãnh, hố ga, hố bơm, đường ống và cửa xả.

Bước 3: Xác định thiết bị cần bổ sung

Xác định vị trí cần lắp song chắn rác, trạm bơm, cửa phai, van cửa lật hoặc hệ thống điều khiển.

Bước 4: Thiết kế và gia công

Lập bản vẽ thiết bị theo kích thước và điều kiện thực tế của công trình.

Bước 5: Lắp đặt và đấu nối

Lắp đặt thiết bị cơ khí, đường ống, cảm biến và tủ điều khiển theo phạm vi thống nhất.

Bước 6: Chạy thử và bàn giao

Kiểm tra từng thiết bị, chạy thử liên động và hướng dẫn ban quản lý vận hành.

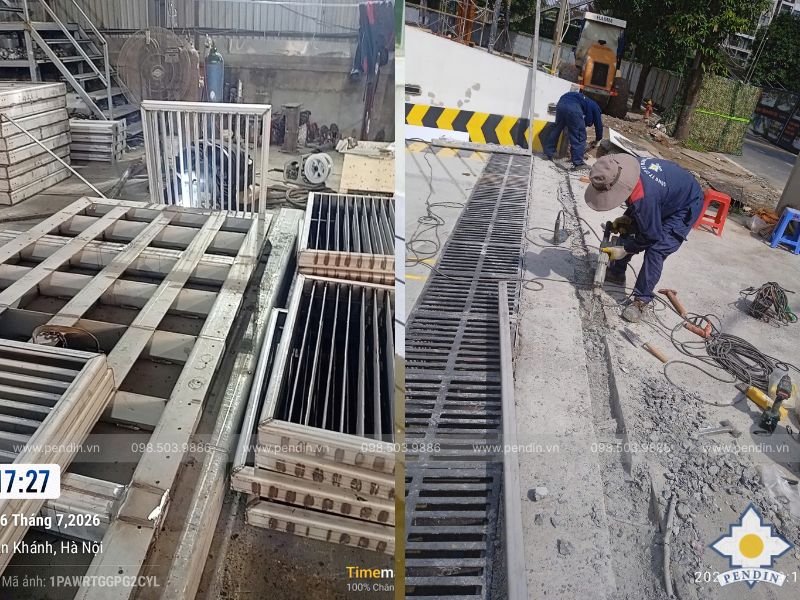

Pendin – Đơn vị cung cấp giải pháp thoát nước và chống ngập nội khu uy tín

Pendin không chỉ cung cấp một thiết bị riêng lẻ mà có thể đồng bộ các hạng mục chính của hệ thống chống ngập:

• Thiết bị giữ và thu gom rác.
• Thiết bị cơ khí trạm bơm.
• Đường ống và hệ thống van.
• Cửa phai và van cửa lật.
• Cửa chống ngập.
• Cảm biến và tủ điều khiển.
• Lắp đặt và chạy thử liên động.

Nhờ đó, từng thiết bị được lựa chọn theo đúng vị trí và phối hợp trong cùng một phương án vận hành.

Kết luận

Giải pháp thoát nước và chống ngập nội khu cần lựa chọn đúng thiết bị cho từng vấn đề: rãnh thu và hố ga để tiếp nhận nước, song chắn rác để hạn chế tắc nghẽn, hố thu và trạm bơm để bơm thoát, cửa phai và van cửa lật để ngăn chảy ngược, cảm biến cùng tủ điều khiển để vận hành đồng bộ. Pendin nhận khảo sát, thiết kế, gia công và lắp đặt các thiết bị thoát nước, chống ngập theo hiện trạng từng khu đô thị.
