Giải Pháp Chống Ngập Đô Thị Trọn Gói Theo Hiện Trạng Công Trình

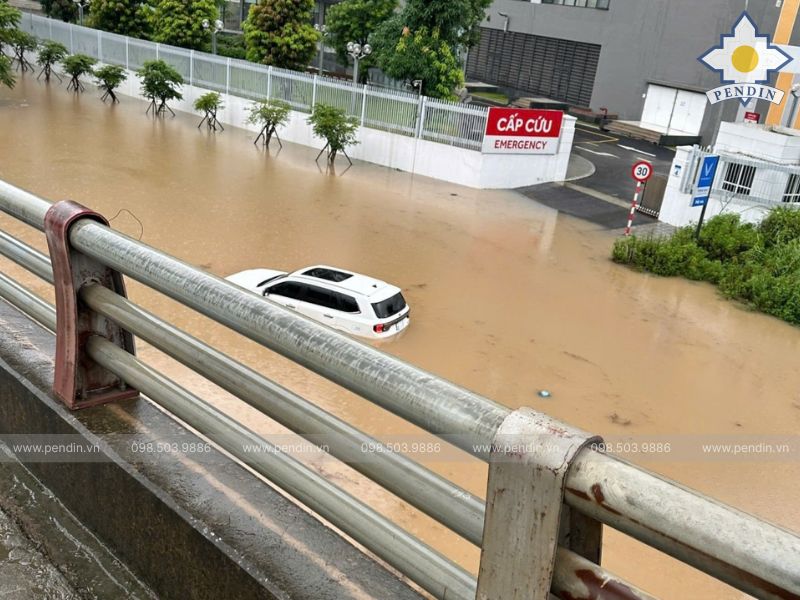

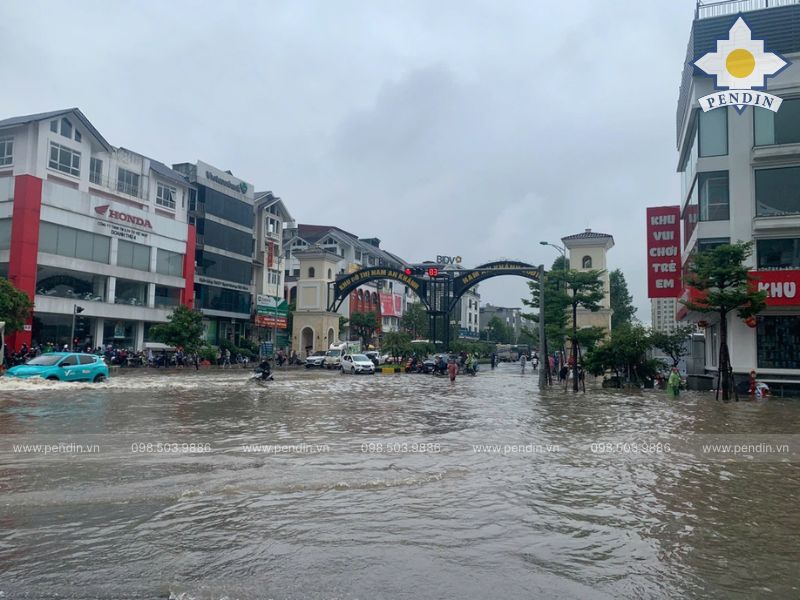

Ngập đô thị hiếm khi xuất phát từ một nguyên nhân đơn lẻ. Điểm nghẽn có thể nằm tại cửa thu nước, song chắn rác, hồ điều hòa, trạm bơm, hệ thống đường ống hoặc cửa xả bị ảnh hưởng bởi triều cường. Vì vậy, chỉ tăng công suất máy bơm hoặc bổ sung một thiết bị riêng lẻ chưa chắc giải quyết được tình trạng ngập. Pendin tiếp cận toàn bộ hành trình của dòng nước theo chuỗi thu gom – tách rác – điều tiết – bơm tiêu – dẫn nước – kiểm soát cửa xả – giám sát vận hành. Trên cơ sở khảo sát hiện trạng và dữ liệu kỹ thuật, từng nút thắt được xác định để xây dựng cấu hình giải pháp chống ngập đô thị trọn gói phù hợp với điều kiện thực tế của công trình. Cách tiếp cận này phù hợp với nguyên tắc quản lý ngập đô thị tích hợp: cần kết hợp nhiều biện pháp về thu gom, lưu trữ, dẫn nước, bơm tiêu, kiểm soát dòng chảy và vận hành thay vì phụ thuộc vào một hạng mục duy nhất.

Công trình đang gặp tình trạng ngập nào?

Trước khi lựa chọn máy bơm, cửa van hay phương án cải tạo đường ống, cần xác định đúng cơ chế gây ngập. Hai khu vực cùng có độ sâu ngập tương đương nhưng có thể cần hai cấu hình xử lý hoàn toàn khác nhau.

Bảng dưới đây giúp nhận diện sơ bộ các hiện tượng thường gặp:

Hiện tượng thực tế	Điểm cần kiểm tra	Hướng xử lý ban đầu
Nước dâng nhanh ngay sau khi mưa	Cửa thu nước, rác cản dòng, năng lực cống	Rà soát hệ thống thu nước và tách rác
Nước rút rất chậm sau mưa	Công suất bơm, tổn thất đường ống, điều kiện cửa xả	Kiểm tra toàn bộ tuyến bơm tiêu
Không mưa nhưng nước vẫn trào vào	Mực nước sông, triều cường, cửa xả	Bổ sung giải pháp ngăn nước chảy ngược
Máy bơm thường xuyên bị kẹt	Rác chưa được loại bỏ trước đầu hút	Kết hợp song chắn rác và máy vớt rác
Máy bơm chạy nhưng lưu lượng thấp	Đường kính ống, bố trí đường hút, cột áp và tổn thất	Tính toán lại thủy lực đường ống
Hồ điều hòa có nhưng khu vực vẫn ngập	Dung tích hồ, lưu lượng vào – ra, công suất xả	Tính lại chế độ tích nước và xả nước
Nước dâng trước khi nhân sự kịp vận hành	Thiếu cảm biến, cảnh báo và liên động	Tích hợp PLC, HMI/SCADA và cảm biến
Thiết bị thường xuyên xảy ra lỗi liên hoàn	Các hạng mục được thiết kế rời rạc	Đồng bộ lại cơ khí, đường ống và điều khiển
Một trận mưa làm quá tải toàn hệ thống	Thiếu năng lực điều tiết hoặc phương án dự phòng	Phân bổ lại lưu lượng và bổ sung công suất dự phòng

Đây mới chỉ là bước nhận diện ban đầu. Để đưa ra phương án chính xác, cần khảo sát toàn bộ tuyến từ nơi nước bắt đầu tập trung đến vị trí cuối cùng nước được xả ra ngoài.

Công trình đang ngập nhưng chưa xác định được điểm nghẽn? Hãy gửi mặt bằng, hình ảnh và thông tin vận hành để Pendin kiểm tra sơ bộ cấu hình hiện tại.

Vì sao xử lý từng hạng mục riêng lẻ chưa chắc giải quyết được ngập?

Một sai lầm thường gặp là tập trung vào thiết bị dễ nhìn thấy nhất, chẳng hạn thay máy bơm lớn hơn, trong khi nguyên nhân thực tế nằm ở vị trí khác.

Tăng công suất bơm nhưng giữ nguyên đường ống xả

Máy bơm mới có thể có lưu lượng danh định lớn hơn, nhưng nếu đường ống đẩy có đường kính nhỏ, nhiều co cút, cao trình bất lợi hoặc tổn thất lớn, lưu lượng thực tế vẫn không đạt yêu cầu. Áp lực tăng còn có thể làm đường ống rung, rò rỉ hoặc phát sinh búa nước.

Lắp bơm mới nhưng không xử lý rác đầu vào

Rác, lá cây, túi nhựa và vật thể nổi có thể làm giảm tiết diện dòng chảy, kẹt cánh bơm hoặc khiến máy bơm phải dừng để vệ sinh. Trong trường hợp này, tăng số lượng bơm không xử lý được nguyên nhân gốc.

Xây hồ điều hòa nhưng không đồng bộ đầu vào và đầu ra

Hồ điều hòa có chức năng lưu trữ tạm thời và làm giảm đỉnh dòng chảy. Tuy nhiên, hiệu quả của hồ phụ thuộc vào dung tích, khả năng tiếp nhận nước, tốc độ xả, cửa điều tiết và năng lực của trạm bơm phía sau. Trang giải pháp hiện tại của Pendin cũng xác định hồ điều hòa là một cấu phần quan trọng trong kiểm soát nước mưa đô thị.

Có trạm bơm nhưng cửa xả bị triều đẩy ngược

Khi mực nước nguồn tiếp nhận cao hơn cao trình cửa xả, nước có thể chảy ngược vào hệ thống. Nếu thiếu cửa phai, cửa lật hoặc giải pháp bơm cưỡng bức phù hợp, nước vừa bơm ra có thể quay trở lại khu vực cần bảo vệ.

Các thiết bị do nhiều đơn vị thiết kế riêng biệt

Sai lệch cao trình, kích thước mặt bích, đường kính kết nối, logic đóng mở hoặc trình tự vận hành có thể khiến hệ thống không đạt hiệu suất dù từng thiết bị riêng lẻ vẫn đáp ứng thông số.

Bởi vậy, chống ngập không đơn thuần là bài toán chọn một máy bơm hoặc một cửa van. Đây là bài toán cân bằng giữa:

• Lưu lượng nước chảy đến.
• Khả năng thu gom tại cửa thu.
• Dung tích lưu trữ và điều tiết.
• Công suất bơm thực tế.
• Năng lực dẫn của đường ống.
• Điều kiện thoát tại cửa xả.
• Tốc độ phản ứng của hệ thống điều khiển.

Sau khi xác định được mối quan hệ giữa các yếu tố này, phương án đầu tư mới có thể tập trung đúng vào nút thắt và hạn chế việc bổ sung thiết bị không cần thiết.

Pendin tiếp cận bài toán chống ngập đô thị như thế nào?

Một giải pháp chống ngập đô thị trọn gói cần bắt đầu bằng dữ liệu công trình, không bắt đầu bằng catalogue sản phẩm.

Khảo sát toàn bộ hành trình của dòng nước

Phạm vi khảo sát có thể bao gồm:

• Khu vực và lưu vực tập trung nước.
• Hướng dòng chảy bề mặt.
• Cao trình các điểm thấp.
• Cửa thu nước và tuyến cống hiện hữu.
• Kênh dẫn, hồ điều hòa hoặc bể thu.
• Bể hút và nhà trạm bơm.
• Tuyến ống hút, ống đẩy và ống góp.
• Cửa xả và nguồn tiếp nhận.
• Ảnh hưởng của triều hoặc mực nước sông.
• Thiết bị cơ khí và hệ thống điều khiển hiện có.

Khảo sát toàn tuyến giúp tránh tình trạng chỉ xử lý điểm ngập nhìn thấy mà bỏ qua nguyên nhân nằm ở một vị trí khác.

Thu thập dữ liệu thủy văn và vận hành

Tùy quy mô dự án, dữ liệu đầu vào có thể gồm:

• Diện tích lưu vực.
• Cường độ và thời gian mưa thiết kế.
• Thời gian tập trung dòng chảy.
• Cao trình nền và cao trình cửa xả.
• Mức ngập lớn nhất từng ghi nhận.
• Thời gian nước bắt đầu dâng và thời gian rút.
• Mực nước hồ, sông hoặc kênh tiếp nhận.
• Lưu lượng và cột áp của máy bơm hiện hữu.
• Đường kính, chiều dài và cấu hình đường ống.
• Trạng thái vận hành của song chắn rác, cửa van và tủ điện.

Đối với các hệ thống lớn hoặc có nhiều kịch bản vận hành, mô hình thủy lực có thể được sử dụng để đánh giá dòng chảy, khả năng tải của cống, hồ lưu trữ, trạm bơm và thiết bị điều tiết. EPA phát triển SWMM để phục vụ phân tích, quy hoạch và thiết kế hệ thống thoát nước mưa đô thị, bao gồm đường ống, kênh, thiết bị lưu trữ, máy bơm và bộ điều tiết.

Xác định nút thắt thực sự

Kết quả khảo sát cần trả lời được các câu hỏi:

1. Nước đến quá nhanh hay thoát ra quá chậm?
2. Cửa thu có đủ khả năng tiếp nhận không?
3. Rác có làm giảm lưu lượng đầu vào không?
4. Hồ hoặc bể điều tiết có đủ dung tích không?
5. Công suất bơm thực tế có đạt yêu cầu không?
6. Đường ống có tạo tổn thất quá lớn không?
7. Cửa xả có bị triều hoặc nước sông chặn lại không?
8. Thiết bị có vận hành đúng trình tự không?
9. Có cần đầu tư mới hay chỉ cải tạo một số hạng mục?
10. Hệ thống có đủ khả năng dự phòng khi một thiết bị gặp sự cố không?

Từ đó, Pendin có thể đề xuất cấu hình tập trung vào đúng nguyên nhân thay vì thay thế toàn bộ hệ thống một cách không cần thiết.

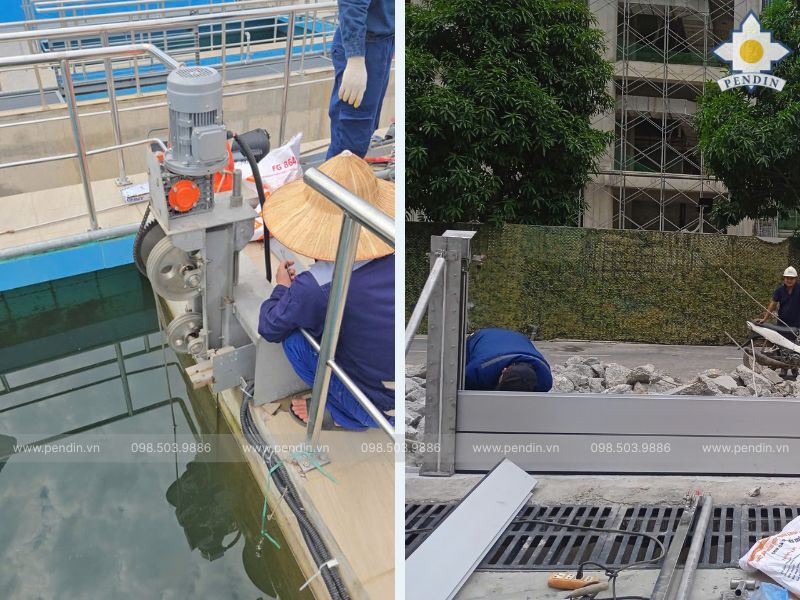

Cấu hình giải pháp chống ngập đô thị trọn gói

Không phải dự án nào cũng cần toàn bộ các hạng mục dưới đây. Cấu hình cuối cùng phải được điều chỉnh theo hiện trạng, lưu lượng, cao trình, nguồn tiếp nhận và phạm vi đầu tư của từng công trình.

Thu gom nước và loại bỏ rác đầu nguồn

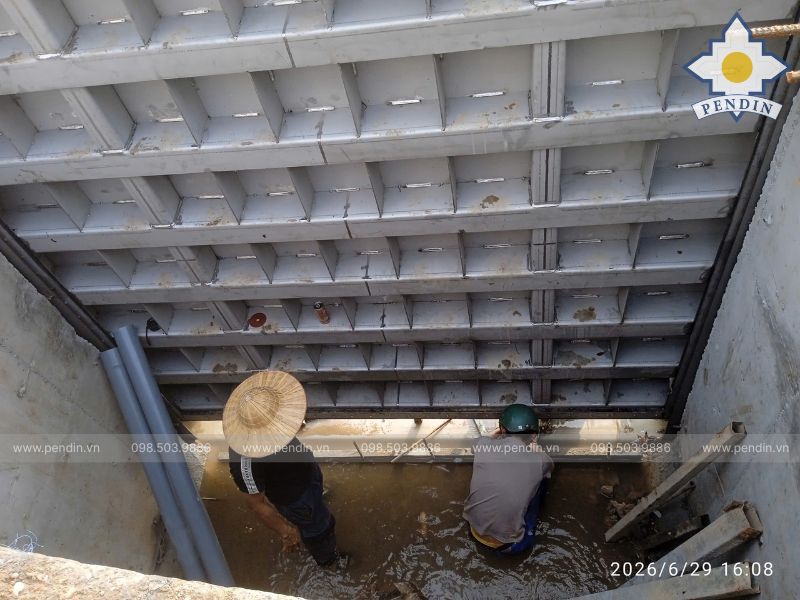

Cửa thu nước và thiết bị tách rác là lớp bảo vệ đầu tiên của hệ thống. Khi rác tích tụ, tiết diện dòng chảy bị thu hẹp, chênh lệch mực nước tăng và khả năng cấp nước cho bể hút giảm xuống.

Các hạng mục có thể sử dụng gồm:

• Song chắn rác thô.
• Song chắn rác tinh.
• Máy vớt rác tự động.
• Máy vớt rác lược cào.
• Gầu vớt rác.
• Máy lọc rác trống quay.
• Hệ thống rửa ngược.
• Cảm biến chênh lệch mực nước.

Việc lựa chọn thiết bị cần dựa trên:

• Thành phần và kích thước rác.
• Chiều rộng, chiều sâu kênh.
• Lưu lượng nước.
• Khoảng cách khe chắn.
• Tần suất thu gom.
• Không gian tập kết rác.
• Yêu cầu vận hành tự động hay thủ công.

Khi được thiết kế đồng bộ, hệ thống tách rác giúp duy trì dòng chảy, hạn chế kẹt máy bơm và giảm thời gian dừng hệ thống để vệ sinh. Danh mục thiết bị trạm bơm của Pendin hiện bao gồm các nhóm song chắn rác, máy vớt rác, thiết bị bơm phi tiêu chuẩn và hệ thống điều khiển.

Xem thêm: Thiết bị tách rác và máy vớt rác cho trạm bơm.

Sau khi dòng nước đầu vào được duy trì ổn định, hệ thống cần kiểm soát tốc độ nước tập trung về trạm để tránh quá tải tức thời.

Điều tiết và lưu trữ nước tạm thời

Hồ điều hòa, bể chứa hoặc khu vực lưu trữ tạm thời giúp giữ lại một phần nước trong giai đoạn mưa lớn và xả dần khi hệ thống hạ lưu có đủ khả năng tiếp nhận.

Cấu hình có thể gồm:

• Hồ điều hòa.
• Bể điều tiết.
• Kênh dẫn nước.
• Cửa van đầu vào.
• Cửa điều tiết đầu ra.
• Van cửa phai.
• Cảm biến mực nước.
• Trạm bơm xả.
• Logic điều khiển theo cao trình.

Ở cấp độ quy hoạch, các giải pháp hạ tầng xanh như mặt đường thấm nước, không gian trữ nước, mái xanh hoặc vùng thấm có thể hỗ trợ giảm và làm chậm dòng chảy trước khi nước đi vào hệ thống cống. EPA ghi nhận hạ tầng xanh có thể giảm rủi ro ngập bằng cách giữ, làm chậm và giảm lượng dòng chảy nước mưa; tuy nhiên, việc lựa chọn phải phù hợp với điều kiện đất, không gian và chất lượng nước của từng khu vực.

Đối với phần thiết bị cơ khí, hiệu quả điều tiết phụ thuộc vào việc phối hợp chính xác giữa mực nước, cửa van và trạm bơm. Hồ có dung tích lớn nhưng xả không đúng thời điểm vẫn có thể mất khả năng tiếp nhận khi trận mưa tiếp theo xảy ra.

Trạm bơm tiêu chống ngập

Trạm bơm được sử dụng khi nước không thể thoát tự nhiên với tốc độ yêu cầu, khu vực có cao trình thấp hoặc cửa xả chịu ảnh hưởng của triều cường.

Cấu hình trạm bơm có thể bao gồm:

• Máy bơm vận hành chính.
• Máy bơm dự phòng.
• Thiết bị bơm phi tiêu chuẩn.
• Ống lồng bơm.
• Bệ và khung đỡ máy bơm.
• Song chắn rác và thiết bị bảo vệ đầu hút.
• Van một chiều.
• Thiết bị đóng ngắt và cô lập.
• Tủ điện, biến tần và hệ thống điều khiển.
• Nguồn điện dự phòng.

Máy bơm không nên được lựa chọn chỉ theo lưu lượng danh định. Việc tính toán còn phải xét đến:

• Cột áp tĩnh.
• Tổn thất dọc đường.
• Tổn thất tại co, cút, van và phụ kiện.
• Mực nước thấp nhất tại bể hút.
• Mực nước cao nhất tại cửa xả.
• Chế độ chạy luân phiên hoặc đồng thời.
• Khả năng vận hành khi một bơm dừng.
• Thành phần rác và cặn trong nước.
• Khả năng bảo trì, tháo lắp.

Pendin đang phát triển riêng nhóm nội dung và danh mục thiết bị trạm bơm theo hướng đồng bộ giữa thiết bị tách rác, cửa van, cụm bơm và điều khiển.

Xem thêm: Giải pháp thiết bị cơ khí trạm bơm.

Sau khi xác định đúng cụm bơm, hệ thống đường ống phải được tính toán tương ứng. Nếu không, công suất của máy bơm sẽ không được chuyển hóa thành lưu lượng thực tế.

Hệ thống đường ống trạm bơm

Đường ống là bộ phận dẫn truyền nhưng đồng thời cũng có thể trở thành điểm gây suy giảm hiệu suất lớn nhất trong trạm bơm.

Các dấu hiệu cho thấy đường ống cần được kiểm tra gồm:

• Bơm chạy đúng tốc độ nhưng lưu lượng thấp.
• Đường ống rung mạnh.
• Áp lực thay đổi bất thường.
• Có tiếng va đập khi đóng van hoặc dừng bơm.
• Bơm thường xuyên xảy ra xâm thực.
• Rò rỉ tại mối hàn hoặc mặt bích.
• Hệ thống khó tháo lắp khi bảo trì.
• Giá đỡ bị biến dạng hoặc truyền rung vào kết cấu.

Phạm vi hệ thống đường ống có thể bao gồm:

• Đường ống hút.
• Đường ống đẩy.
• Ống góp.
• Ống lồng bơm.
• Đường ống bypass.
• Côn thu và côn mở.
• Co, tê và phụ kiện phi tiêu chuẩn.
• Mặt bích.
• Khớp nối mềm.
• Van một chiều.
• Van chặn.
• Giá đỡ và gối đỡ.
• Lớp sơn hoặc bảo vệ chống ăn mòn.

Khi thiết kế, cần xem xét đồng thời:

• Đường kính và vận tốc dòng chảy.
• Tổn thất áp lực.
• Khả năng hình thành túi khí.
• Khoảng cách giữa bơm và phụ kiện.
• Vị trí van và khớp nối.
• Tải trọng lên đầu bơm.
• Khả năng giãn nở và rung động.
• Không gian bảo trì.
• Phương pháp thử áp và nghiệm thu.

Pendin hiện nhận thiết kế, gia công và lắp đặt đường ống theo yêu cầu, bao gồm hệ thống cho trạm bơm, nhà máy nước và công trình xử lý nước. Nội dung trên website cũng nhấn mạnh các rủi ro như rò rỉ, tụt áp, rung, ăn mòn và khó bảo trì khi hệ thống piping không được triển khai đồng bộ.

Gửi lưu lượng, cao trình và bản vẽ trạm bơm để Pendin kiểm tra sơ bộ cấu hình đường ống.

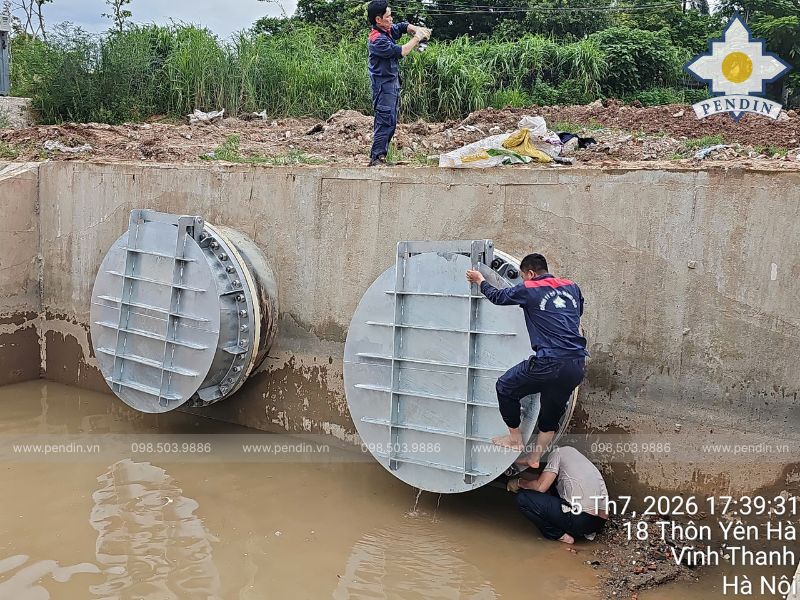

Kiểm soát cửa xả và ngăn nước chảy ngược

Cửa xả là điểm giao giữa hệ thống thoát nước đô thị và nguồn tiếp nhận như sông, kênh, hồ hoặc biển. Khi mực nước bên ngoài tăng cao, nước có thể chảy ngược vào tuyến cống và gây ngập ngay cả khi không có mưa lớn tại khu vực.

Tùy điều kiện công trình, giải pháp có thể gồm:

• Van cửa phai.
• Van cửa lật.
• Cửa ngăn triều.
• Cửa chống ngập.
• Stoplog.
• Thiết bị nâng hạ bằng motor.
• Xi lanh thủy lực.
• Gioăng kín nước.
• Cảm biến và công tắc hành trình.
• Trạm bơm cưỡng bức.

Van cửa lật phù hợp với các vị trí cần đóng mở theo chênh lệch mực nước mà không phụ thuộc vào thao tác thường xuyên. Van cửa phai phù hợp khi cần chủ động cô lập, điều tiết lưu lượng hoặc kiểm soát vị trí mở. Trong một số công trình, hai thiết bị có thể được sử dụng ở các vị trí khác nhau thay vì thay thế hoàn toàn cho nhau.

Việc lựa chọn cần dựa trên:

• Chênh lệch mực nước.
• Kích thước cửa xả.
• Tần suất vận hành.
• Yêu cầu độ kín.
• Thành phần rác và bùn.
• Môi trường ăn mòn.
• Phương thức điều khiển.
• Khả năng tiếp cận để bảo trì.

Khi cửa xả đã được kiểm soát, hệ thống cần một lớp điều khiển đủ nhanh để phối hợp máy bơm, máy vớt rác và cửa van theo diễn biến thực tế.

Điều khiển, giám sát và cảnh báo

Vận hành thủ công có thể phù hợp với hệ thống nhỏ, nhưng khó đáp ứng khi có nhiều trạm, nhiều cửa van hoặc mực nước thay đổi nhanh.

Hệ thống điều khiển có thể tích hợp:

• PLC.
• HMI.
• SCADA.
• Biến tần.
• Cảm biến mực nước.
• Cảm biến áp suất.
• Đồng hồ lưu lượng.
• Công tắc hành trình cửa van.
• Cảm biến chênh lệch mực nước qua song chắn rác.
• Cảnh báo quá tải, mất pha và kẹt thiết bị.
• Lưu lịch sử vận hành.
• Giám sát và điều khiển từ xa.

Một logic vận hành mẫu có thể được thiết lập như sau:

Mực nước tại bể thu tăng

        ↓

Kiểm tra chênh lệch mực nước qua song chắn rác

        ↓

Kích hoạt máy vớt rác khi vượt ngưỡng

        ↓

Kiểm tra trạng thái cửa xả và cửa ngăn triều

        ↓

Mở cửa điều tiết theo điều kiện cho phép

        ↓

Khởi động máy bơm theo từng cấp lưu lượng

        ↓

Điều chỉnh tốc độ bằng biến tần

        ↓

Phát cảnh báo nếu mực nước tiếp tục tăng

Pendin đang cung cấp giải pháp tích hợp điều khiển cho máy bơm, van cửa phai, Siphon, song chắn rác, cảm biến, PLC, HMI và SCADA.

Tự động hóa không thay thế hoàn toàn con người. Mục tiêu là giúp nhân sự nhận biết sự cố sớm hơn, vận hành đúng trình tự và có dữ liệu để đánh giá hiệu quả sau mỗi trận mưa.

Ma trận lựa chọn giải pháp theo bài toán

Bài toán của công trình	Cấu hình gợi ý	Kết quả cần hướng tới
Rác làm tắc cửa thu và đầu bơm	Song chắn rác + máy vớt rác + cảm biến chênh mức	Duy trì dòng chảy, giảm kẹt bơm
Nước dâng nhanh khi mưa lớn	Hồ/bể điều tiết + trạm bơm + đường ống xả	Giảm đỉnh dòng chảy, tăng khả năng tiêu nước
Nước trào ngược khi triều lên	Cửa phai/cửa lật + bơm cưỡng bức + cảm biến	Ngăn nước chảy ngược
Bơm không đạt lưu lượng	Kiểm tra bơm + đường hút + đường đẩy + tổn thất	Khôi phục lưu lượng thực tế
Đường ống rung và áp lực bất ổn	Tính toán lại vận tốc + giá đỡ + van + khớp nối	Giảm rung, bảo vệ thiết bị
Hệ thống vận hành thủ công	PLC + HMI/SCADA + cảm biến + liên động	Phản ứng nhanh, giảm sai sót
Hệ thống cũ thường xuyên sự cố	Audit hiện trạng + cải tạo từng nút thắt	Tận dụng hạ tầng còn phù hợp
Điểm ngập mới chưa có hệ thống	Khảo sát toàn tuyến + mô hình + thiết kế đồng bộ	Xây cấu hình đầu tư theo giai đoạn

Ma trận trên chỉ mang tính định hướng. Cấu hình cuối cùng cần được xác nhận bằng dữ liệu và khảo sát hiện trường.

Các kịch bản giải pháp điển hình

Kịch bản 1: Khu vực ngập nhanh sau mưa lớn

Hiện tượng

• Nước bắt đầu dâng chỉ sau một thời gian mưa ngắn.
• Cửa thu nhanh chóng bị rác che phủ.
• Trạm bơm chạy liên tục nhưng nước rút chậm.
• Sau khi mưa dừng, khu vực vẫn ngập trong thời gian dài.

Hướng xử lý

Cửa thu nước

→ Song chắn rác

→ Máy vớt rác tự động

→ Hồ hoặc bể điều tiết

→ Trạm bơm tiêu

→ Đường ống đẩy

→ Cửa xả

→ Hệ thống điều khiển



Trong kịch bản này, cần đánh giá đồng thời khả năng thu nước, dung tích lưu trữ và công suất bơm. Chỉ thay máy bơm sẽ không hiệu quả nếu nước không thể đi qua cửa thu hoặc song chắn rác.

Kịch bản 2: Ngập do triều cường

Hiện tượng

• Khu vực ngập dù lượng mưa không lớn.
• Nước dâng từ hệ thống cống.
• Khả năng xả tự nhiên giảm khi mực nước sông lên cao.
• Nước vừa bơm ra có dấu hiệu quay trở lại.

Hướng xử lý

Cảm biến mực nước nguồn tiếp nhận

→ Cửa phai hoặc cửa lật ngăn triều

→ Trạm bơm cưỡng bức

→ Đường ống xả

→ PLC/SCADA điều khiển theo mực nước

Trạm bơm phải được tính theo điều kiện mực nước bất lợi tại cửa xả, không chỉ theo cao trình trung bình.

Kịch bản 3: Trạm bơm bị tắc và thường xuyên dừng vệ sinh

Hiện tượng

• Rác tập trung tại bể hút.
• Máy bơm quá tải hoặc giảm lưu lượng.
• Nhân sự phải vệ sinh thủ công thường xuyên.
• Chênh lệch mực nước trước và sau song chắn tăng cao.

Hướng xử lý

Song chắn rác phù hợp kích thước rác

→ Máy vớt rác tự động

→ Cảm biến chênh mực nước

→ Liên động máy bơm

→ Cảnh báo trên HMI/SCADA

Máy vớt rác có thể hoạt động theo chu kỳ hoặc theo chênh lệch mực nước, giúp thu gom đúng thời điểm thay vì chạy liên tục.

Kịch bản 4: Cải tạo hệ thống chống ngập hiện hữu

Hiện tượng

• Hệ thống đã vận hành nhiều năm.
• Một số thiết bị xuống cấp nhưng hạ tầng chính vẫn sử dụng được.
• Lưu lượng thực tế không đạt thiết kế.
• Hệ thống không có giám sát tập trung.

Hướng xử lý

Khảo sát và đo kiểm

→ Xác định hạng mục còn phù hợp

→ Tính lại lưu lượng và tổn thất

→ Thay thiết bị tại nút thắt

→ Cải tạo đường ống

→ Tích hợp điều khiển

→ Chạy thử toàn hệ thống

Phương án cải tạo cần ưu tiên tận dụng những hạng mục vẫn đáp ứng kỹ thuật, tránh thay mới toàn bộ khi chưa cần thiết.

Nên cải tạo hệ thống cũ hay đầu tư mới?

Quyết định này phụ thuộc vào mức độ xuống cấp và khả năng đáp ứng của hạ tầng hiện hữu.

Điều kiện hiện trạng	Hướng xem xét
Kết cấu chính còn tốt, chỉ thiếu công suất	Nâng cấp bơm, đường ống hoặc cửa xả
Rác là nguyên nhân chính gây giảm lưu lượng	Bổ sung thiết bị tách và thu gom rác
Đường ống xuống cấp hoặc sai cấu hình	Cải tạo tuyến hút, đẩy và phụ kiện
Hệ thống thiếu điều khiển	Giữ thiết bị cơ khí phù hợp, bổ sung PLC/SCADA
Hồ hoặc bể thu không đủ dung tích	Mở rộng khả năng điều tiết hoặc phân lưu
Cao trình và quy hoạch không còn phù hợp	Nghiên cứu phương án đầu tư mới
Nhiều hạng mục đồng thời không đáp ứng	Thiết kế lại cấu hình tổng thể

Một báo cáo khảo sát tốt không chỉ đề xuất hạng mục cần đầu tư mà còn chỉ ra hạng mục nào có thể tiếp tục sử dụng.

Quy trình triển khai giải pháp chống ngập đô thị tại Pendin

Bước 1: Tiếp nhận hiện trạng và yêu cầu

Pendin tiếp nhận thông tin về vị trí ngập, loại công trình, bản vẽ, hình ảnh, dữ liệu vận hành và phạm vi chủ đầu tư cần hỗ trợ.

Bước 2: Khảo sát công trình

Đội ngũ kỹ thuật kiểm tra đường đi của nước, các điểm thu, kênh dẫn, hồ hoặc bể thu, trạm bơm, hệ thống đường ống và cửa xả.

Bước 3: Thu thập và kiểm tra dữ liệu

Các thông số về lưu lượng, cao trình, mực nước, công suất thiết bị và điều kiện vận hành được tổng hợp để xác định nút thắt.

Bước 4: Đề xuất phương án

Phương án có thể bao gồm:

• Giữ lại thiết bị còn phù hợp.
• Cải tạo thiết bị xuống cấp.
• Bổ sung hạng mục còn thiếu.
• Nâng cấp công suất.
• Thiết kế mới toàn bộ hoặc một phần hệ thống.
• Chia dự án thành nhiều giai đoạn đầu tư.

Bước 5: Thiết kế kỹ thuật

Tùy phạm vi dự án, hồ sơ có thể gồm:

• Bản vẽ bố trí thiết bị.
• Bản vẽ gia công.
• Shop drawing đường ống.
• Thông số máy bơm.
• Cấu hình cửa van.
• Sơ đồ điện và điều khiển.
• Logic vận hành.
• Yêu cầu vật liệu và chống ăn mòn.

Bước 6: Gia công và chế tạo

Thiết bị được triển khai theo bản vẽ, kiểm soát kích thước, vật liệu, mối hàn, liên kết và khả năng lắp ráp trước khi đưa đến công trình.

Bước 7: Lắp đặt và tích hợp

Các hạng mục cơ khí, đường ống, cửa van và điều khiển được lắp đặt đồng bộ theo cao trình và trình tự kỹ thuật.

Bước 8: Chạy thử và hiệu chỉnh

Quá trình chạy thử có thể kiểm tra:

• Chiều quay và trạng thái máy bơm.
• Lưu lượng và áp lực.
• Rung động của đường ống.
• Độ kín cửa van.
• Chu trình máy vớt rác.
• Liên động cảm biến.
• Cảnh báo sự cố.
• Chế độ Auto/Manual.
• Khả năng vận hành dự phòng.

Bước 9: Nghiệm thu và bàn giao

Hồ sơ kỹ thuật, hướng dẫn vận hành, lịch bảo trì và các tài liệu liên quan được bàn giao theo phạm vi hợp đồng.

Pendin hiện thể hiện năng lực theo chuỗi từ thiết kế, gia công đến hỗ trợ lắp đặt đối với thiết bị trạm bơm, hệ thống đường ống và điều khiển.

Pendin có thể thực hiện những hạng mục nào?

Tùy theo yêu cầu và phạm vi của từng dự án, Pendin có thể tham gia:

• Khảo sát hiện trạng thiết bị và tuyến thoát nước.
• Tư vấn cấu hình phần cơ khí của hệ thống chống ngập.
• Thiết kế và gia công thiết bị trạm bơm.
• Sản xuất song chắn rác và máy vớt rác.
• Gia công thiết bị bơm phi tiêu chuẩn.
• Gia công ống lồng bơm.
• Thiết kế và gia công hệ thống đường ống.
• Cung cấp van cửa phai, cửa lật và thiết bị điều tiết.
• Tích hợp tủ điều khiển, cảm biến, PLC, HMI và SCADA.
• Hỗ trợ lắp đặt, chạy thử và nghiệm thu.
• Cải tạo hoặc nâng cấp hệ thống hiện hữu.
• Hỗ trợ bảo trì thiết bị sau bàn giao.

Đối với phần xây dựng dân dụng như cống, hồ điều hòa, nhà trạm hoặc kết cấu hạ tầng, phạm vi thực hiện sẽ được xác định theo từng dự án. Pendin có thể phối hợp với đơn vị tư vấn và nhà thầu xây dựng để đồng bộ phần thiết bị cơ khí, đường ống và điều khiển.

Khách hàng cần chuẩn bị thông tin gì để nhận phương án?

Thông tin càng đầy đủ thì quá trình đánh giá sơ bộ càng chính xác.

Thông tin về khu vực ngập

• Địa điểm công trình.
• Diện tích khu vực hoặc lưu vực.
• Mức ngập lớn nhất.
• Vị trí bắt đầu ngập.
• Thời gian nước dâng.
• Thời gian nước rút.
• Tần suất xảy ra ngập.
• Hình ảnh hoặc video hiện trạng.

Thông tin về hệ thống thoát nước

• Bản vẽ mặt bằng.
• Cao trình.
• Kích thước cống và kênh.
• Dung tích hồ hoặc bể thu.
• Số lượng cửa thu.
• Vị trí và kích thước cửa xả.
• Mực nước nguồn tiếp nhận.
• Mức độ ảnh hưởng của triều.

Thông tin về trạm bơm

• Số lượng máy bơm.
• Công suất và lưu lượng.
• Cột áp.
• Mực nước bể hút.
• Chế độ vận hành.
• Đường kính và chiều dài đường ống.
• Tình trạng tủ điện và cảm biến.
• Nguồn điện dự phòng.

Tài liệu có thể tải lên

• Bản vẽ PDF hoặc CAD.
• Hồ sơ thiết kế cũ.
• Catalogue thiết bị.
• Biên bản vận hành.
• Ảnh mặt bằng.
• Video khi xảy ra ngập.

Gửi hiện trạng để nhận phương án sơ bộ: Pendin sẽ xem xét dữ liệu, xác định nhóm vấn đề cần ưu tiên và đề xuất bước khảo sát tiếp theo.

Dự án thực tế giúp xác minh hiệu quả giải pháp

Không có cấu hình chống ngập nào phù hợp cho mọi khu vực. Vì vậy, case study cần được trình bày bằng dữ liệu kỹ thuật thay vì chỉ đăng ảnh hoàn thành.

Một hồ sơ dự án nên thể hiện:

1. Hiện trạng trước khi triển khai.
2. Nguyên nhân hoặc nút thắt được xác định.
3. Lưu lượng, cao trình và điều kiện cửa xả.
4. Phương án thiết bị.
5. Vật liệu sử dụng.
6. Thông số máy bơm và đường ống.
7. Cơ chế vận hành cửa van.
8. Logic điều khiển.
9. Quá trình gia công và lắp đặt.
10. Kết quả chạy thử hoặc vận hành thực tế.

Pendin – Đơn vị triển khai giải pháp chống ngập đô thị theo yêu cầu

Pendin cung cấp giải pháp phần thiết bị cơ khí, trạm bơm, hệ thống đường ống và điều khiển theo hiện trạng của từng công trình. Thay vì lựa chọn từng thiết bị riêng lẻ, phương án được xây dựng dựa trên toàn bộ hành trình của dòng nước, từ cửa thu đến nguồn tiếp nhận.

Năng lực của Pendin tập trung vào các nhóm hạng mục như thiết bị tách rác, thiết bị trạm bơm, cụm bơm phi tiêu chuẩn, đường ống hút – đẩy, cửa điều tiết và hệ thống điều khiển. Các hạng mục có thể được thiết kế, gia công và tích hợp theo bản vẽ hoặc dữ liệu khảo sát thực tế, giúp giảm rủi ro sai lệch kết nối và nâng cao tính đồng bộ khi vận hành.

Kết luận

Một giải pháp chống ngập đô thị trọn gói không bắt đầu bằng việc chọn máy bơm hay cửa van, mà bắt đầu từ việc xác định đúng nơi dòng nước đang bị cản trở. Khi hệ thống thu nước, tách rác, điều tiết, trạm bơm, đường ống, cửa xả và điều khiển được tính toán đồng bộ, hiệu quả chống ngập mới có thể được đánh giá và duy trì ổn định. Pendin tiếp cận từng dự án theo hiện trạng thực tế, ưu tiên xử lý đúng nút thắt và tận dụng các hạng mục hiện hữu còn phù hợp. Khách hàng có thể gửi bản vẽ, hình ảnh điểm ngập, thông số trạm bơm và dữ liệu mực nước để đội ngũ kỹ thuật xem xét, đề xuất bước khảo sát và cấu hình giải pháp phù hợp.
