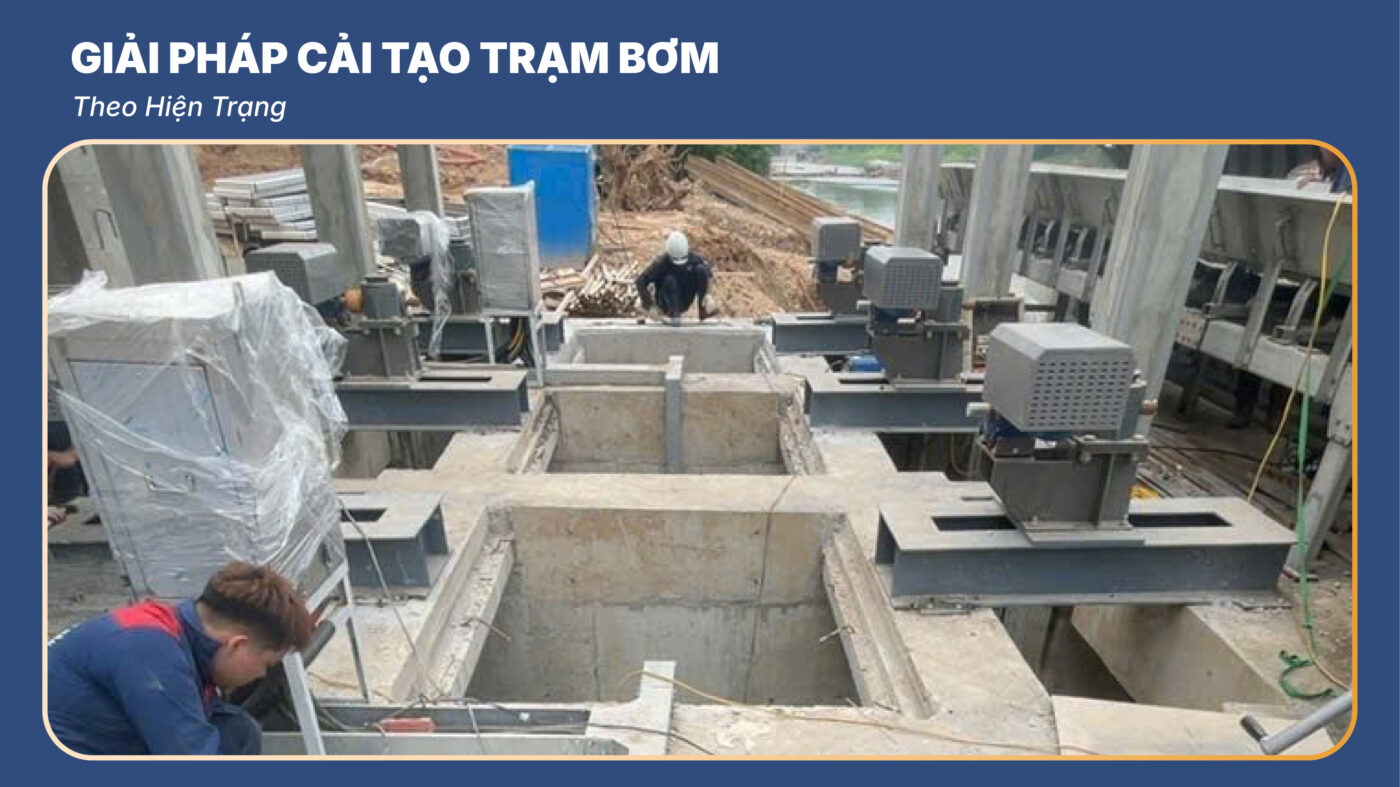

Giải Pháp Cải Tạo Trạm Bơm Theo Hiện Trạng

Một trạm bơm vẫn có thể hoạt động nhưng hiệu quả thực tế đã không còn đáp ứng yêu cầu: bơm chạy lâu nhưng nước rút chậm, rác thường xuyên làm nghẽn cửa lấy nước, đường ống rung hoặc xuống cấp, cửa van vận hành khó, hệ thống điều khiển phụ thuộc nhiều vào thao tác thủ công. Với giải pháp cải tạo trạm bơm, Pendin không bắt đầu bằng việc thay thiết bị mới hàng loạt. Chúng tôi khảo sát toàn bộ hành trình dòng nước, đánh giá từng hạng mục để xác định phần nào cần giữ lại – cải tạo – thay thế – bổ sung, từ đó xây dựng phương án phù hợp với hiện trạng và nhiệm vụ vận hành của từng công trình.

Khi nào trạm bơm cần cải tạo hoặc nâng cấp?

Trạm bơm không nhất thiết phải dừng hoạt động mới cần cải tạo. Nhiều công trình vẫn vận hành hàng ngày nhưng công suất, độ ổn định hoặc khả năng kiểm soát đã giảm so với yêu cầu thực tế.

Những dấu hiệu thường gặp gồm:

• Máy bơm chạy nhưng mực nước giảm chậm.
• Phải vận hành nhiều tổ bơm hơn trước.
• Lưu lượng thực tế không đáp ứng yêu cầu.
• Bơm rung, ồn hoặc hoạt động không ổn định.
• Song chắn rác nhanh bị nghẽn.
• Bùn, rác tích tụ nhiều tại khu vực hút.
• Đường ống bị ăn mòn, rò rỉ hoặc rung.
• Van, cửa phai đóng mở khó.
• Cửa xả xuất hiện dòng nước chảy ngược.
• Cảm biến, PLC hoặc tủ điều khiển không còn đáp ứng yêu cầu mới.
• Nhu cầu lưu lượng đã tăng so với thiết kế ban đầu.
• Mực nước nguồn hoặc điều kiện cửa xả thay đổi.

Khi xuất hiện các hiện tượng trên, việc tăng công suất máy bơm ngay lập tức chưa chắc là phương án đúng. Nút thắt có thể nằm ở một vị trí khác trong hệ thống.

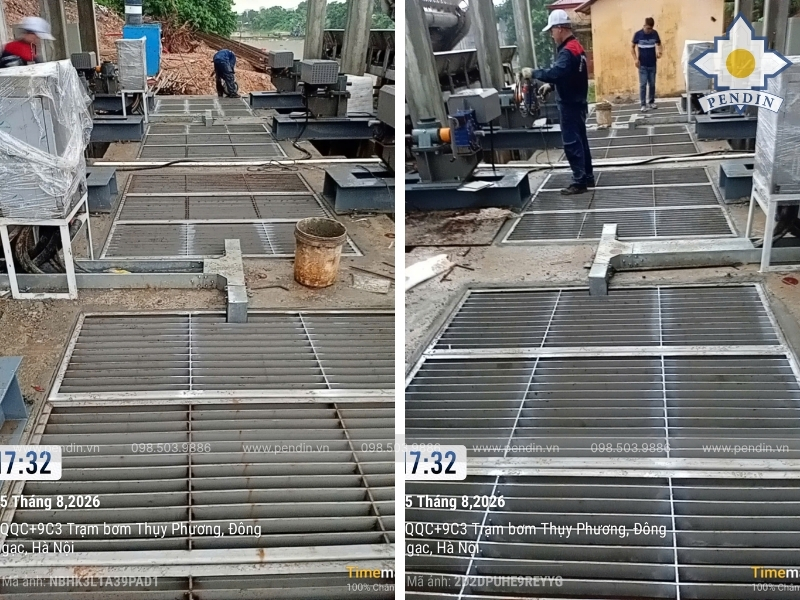

Cải tạo trạm bơm gồm những hạng mục nào?

Một trạm bơm là chuỗi thiết bị liên tục từ cửa lấy nước đến điểm xả. Vì vậy, cải tạo trạm bơm cần được nhìn trên toàn hệ thống thay vì xử lý riêng từng máy bơm.

Khu vực	Hạng mục cần đánh giá
Cửa lấy nước	Song chắn rác, thiết bị thu gom rác
Kênh/bể hút	Bồi lắng, dòng vào, vùng xoáy
Cụm bơm	Máy bơm, ống lồng, giếng giả
Đường ống	Ống hút, ống đẩy, ống góp, giá đỡ
Cụm van	Van một chiều, van khóa
Điều tiết	Cửa phai, stoplog
Cửa xả	Cửa phai, van cửa lật
Nâng hạ	Pa lăng, dầm nâng theo thiết kế
Điều khiển	Cảm biến, PLC, HMI/SCADA

Pendin tập trung vào thiết bị cơ khí, đường ống, cửa van, thiết bị thu rác và hệ thống điều khiển. Với các hạng mục xây dựng cần điều chỉnh, chúng tôi đề xuất hoặc phối hợp theo phạm vi của dự án.

Cải tạo trạm bơm không chỉ là thay máy bơm

Khi lưu lượng giảm, nhiều người nghĩ ngay đến việc thay máy bơm lớn hơn. Tuy nhiên, nếu nước không vào đủ, đường ống gây tổn thất lớn hoặc cửa xả đang bị khống chế thì tăng công suất bơm chưa chắc giải quyết được vấn đề.

Pendin đánh giá toàn bộ chuỗi: Nguồn nước → cửa lấy nước → song chắn rác → bể hút → máy bơm → đường ống → cụm van → cửa xả. Đối với hệ thống có điều khiển tự động, chúng tôi đồng thời kiểm tra: Cảm biến → PLC → máy bơm/cửa van → HMI/SCADA

Mục tiêu là xác định chính xác nút thắt nằm ở đâu trước khi quyết định đầu tư.

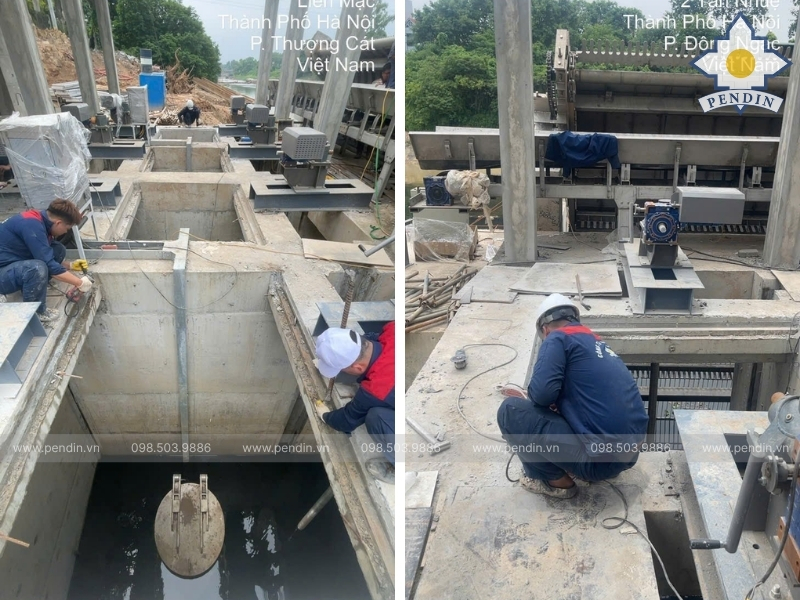

Kinh nghiệm thực tế từ các dự án trạm bơm Pendin đã triển khai

Năng lực xử lý trạm bơm không chỉ đến từ bản vẽ mà được tích lũy qua các công trình thực tế. Pendin đã tham gia triển khai thiết bị tại nhiều dự án trạm bơm và công trình ngành nước trên toàn quốc.

Trong đó có các dự án như Thụy Phương 1, Phú Thượng, Aurora, Quy Nhơn, Xuân Mai, Nhà máy nước sạch An Sinh, Cần Giờ, Tân Sơn, Khe Mai, Setfil và Hòa Phú.

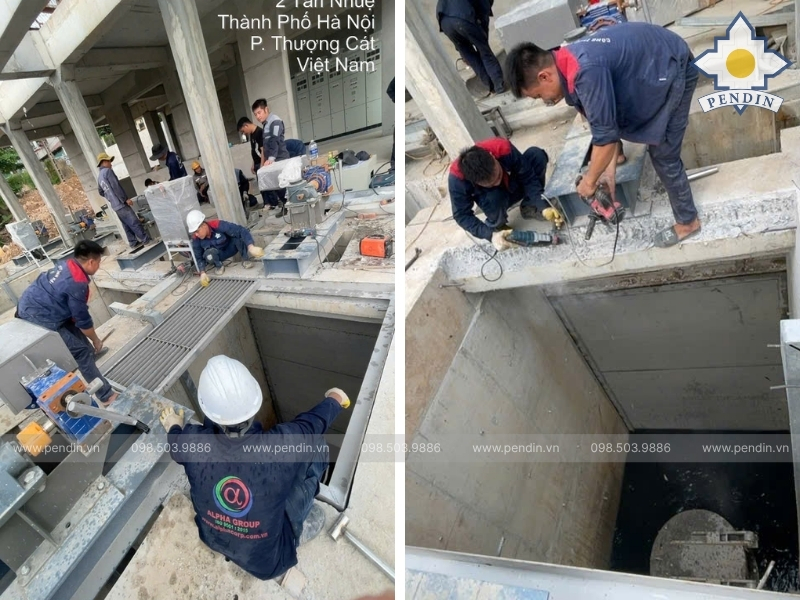

Dự án Thụy Phương 1

Thụy Phương 1 là một trong những dự án trạm bơm Pendin đã tham gia triển khai. Kinh nghiệm thực tế từ công trình giúp đội ngũ chúng tôi hiểu rõ mối liên hệ giữa thiết bị cơ khí, điều kiện lắp đặt, đường ống và khả năng vận hành của toàn trạm.

Khi triển khai các dự án tương tự, Pendin không chỉ xem xét từng thiết bị riêng lẻ mà đánh giá khả năng kết nối giữa: cửa lấy nước – chắn rác – vùng hút – bơm – đường ống – cửa van – điều khiển.

Đây cũng là nền tảng để chúng tôi xây dựng phương án cải tạo cho những trạm đang vận hành nhưng gặp vấn đề về lưu lượng, thiết bị hoặc điều kiện khai thác.

Kinh nghiệm tại các công trình ngành nước khác

Bên cạnh Thụy Phương 1, Pendin đã tham gia các dự án Phú Thượng, Aurora, Quy Nhơn, Xuân Mai và nhiều công trình ngành nước như An Sinh, Cần Giờ, Tân Sơn, Khe Mai, Setfil, Hòa Phú.

Mỗi công trình có điều kiện mặt bằng, kích thước, yêu cầu thiết bị và chế độ vận hành khác nhau. Đây là kinh nghiệm quan trọng khi chúng tôi tiếp cận các trạm bơm cũ cần cải tạo hoặc nâng cấp.

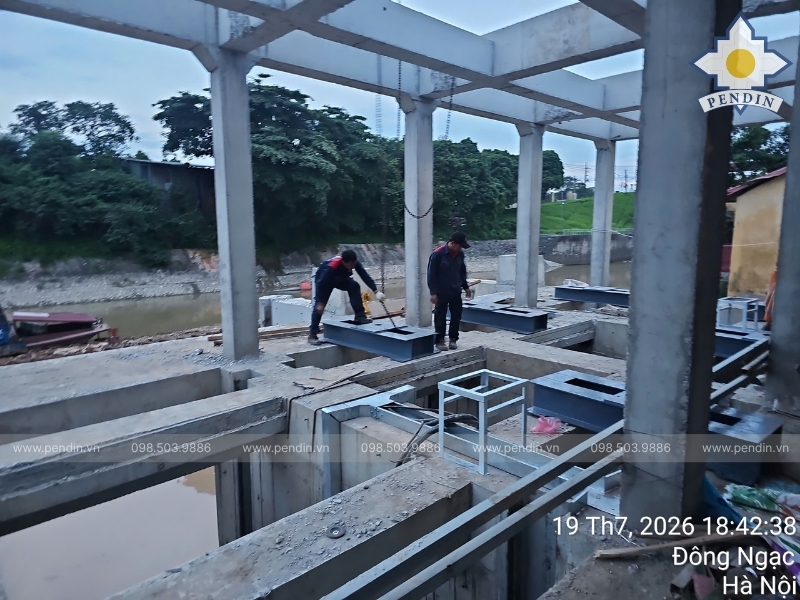

Pendin xác định nút thắt của trạm bơm như thế nào?

Khi tiếp nhận một trạm bơm cần cải tạo, đội ngũ Pendin không bắt đầu bằng câu hỏi “phải thay thiết bị nào?” mà bắt đầu bằng câu hỏi “vấn đề của trạm đang nằm ở đâu?”.

Kiểm tra cửa lấy nước và hệ thống chắn rác

Chúng tôi kiểm tra khả năng nước đi vào trạm, tình trạng song chắn, lượng rác, bùn lắng và khả năng vệ sinh. Nếu song chắn thường xuyên bị kín, lưu lượng nước vào bể hút có thể giảm đáng kể dù máy bơm vẫn vận hành bình thường.

Kiểm tra bể hút và vùng hút

Pendin đánh giá mực nước, hướng dòng, vùng xoáy, bồi lắng, vị trí bơm, ống lồng hoặc giếng giả nếu có. Mục tiêu là xác định nước có được đưa đến máy bơm trong điều kiện phù hợp hay không.

Kiểm tra cụm bơm

Chúng tôi đối chiếu lưu lượng, cột áp, số lượng tổ bơm và nhiệm vụ vận hành hiện tại. Máy bơm được giữ lại khi còn đáp ứng; sửa chữa hoặc thay thế khi kết quả đánh giá cho thấy thiết bị không còn phù hợp.

Kiểm tra đường ống và cụm van

Pendin kiểm tra đường kính, tuyến ống, côn, cút, mặt bích, giá đỡ, van một chiều và van khóa. Đối với trạm cũ, các đoạn ống có thể bị ăn mòn, rò rỉ hoặc không còn phù hợp với cấu hình bơm mới.

Kiểm tra cửa xả và điều khiển

Mực nước phía ngoài, khả năng tự thoát và nguy cơ chảy ngược đều cần được đánh giá. Đồng thời, nếu trạm sử dụng cảm biến, PLC và HMI, chúng tôi kiểm tra tín hiệu và logic vận hành để xác định phần cần nâng cấp.

Hiện trạng nào – giải pháp cải tạo nào?

Sau khảo sát, Pendin phân tích từng biểu hiện để lựa chọn đúng khu vực cần can thiệp.

Hiện trạng	Cần kiểm tra	Hướng cải tạo
Bơm chạy, nước rút chậm	Bể hút, bơm, ống, cửa xả	Xử lý đúng nút thắt
Không đạt lưu lượng	Điểm làm việc, tổn thất tuyến	Rà bơm và đường ống
Bơm rung	Vùng hút, xoáy, kết cấu	Cải tạo vùng hút
Rác gây nghẽn	Song chắn, lượng rác	Cải tạo chắn/vớt rác
Ống rung hoặc rò	Tuyến ống, giá đỡ	Gia công/thay thế
Cửa phai xuống cấp	Khung, cánh, gioăng	Sửa hoặc thay
Nước chảy ngược	Cửa xả	Bổ sung thiết bị kiểm soát
Vận hành thủ công	Sensor, PLC	Nâng cấp điều khiển
Khó bảo trì	Khả năng cô lập	Bổ sung stoplog/cửa phai

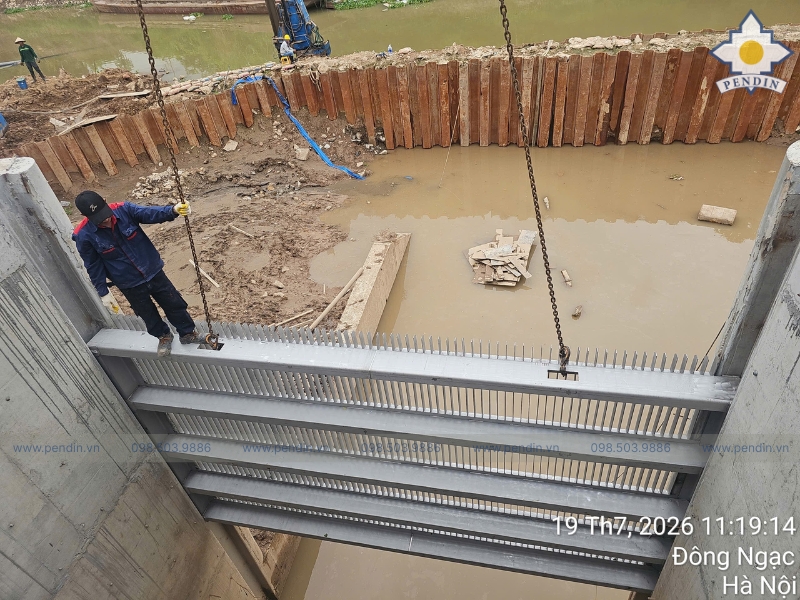

Giải pháp cải tạo cửa lấy nước và hệ thống chắn rác

Nếu nước không vào đủ thì tăng công suất bơm phía sau không giải quyết được nguyên nhân gốc. Vì vậy, Pendin kiểm tra khu vực thu nước trước khi đề xuất thay đổi cụm bơm. Với song chắn rác, chúng tôi đánh giá kích thước, khe chắn, tình trạng thanh chắn và mức độ bám rác để lựa chọn phương án sửa chữa, gia cường hoặc gia công mới.

Nếu lượng rác lớn, Pendin xem xét bổ sung:

• Gầu vớt rác.
• Máy lược rác.
• Máy vớt rác.
• Cơ cấu thu gom theo yêu cầu công trình.

Thiết bị được lựa chọn theo kích thước rác, lượng rác, khẩu độ cửa, chiều sâu và tần suất vận hành.

Giải pháp cải tạo bể hút và vùng hút máy bơm

Điều kiện dòng nước phía hút ảnh hưởng trực tiếp đến khả năng vận hành của máy bơm. Vì vậy, đây là một trong những khu vực cần kiểm tra kỹ khi trạm xuất hiện hiện tượng rung hoặc lưu lượng không ổn định.

Tùy hiện trạng, Pendin đánh giá:

• Hướng dòng vào.
• Mực nước.
• Bồi lắng.
• Vùng xoáy.
• Vị trí các tổ bơm.
• Ống lồng bơm.
• Giếng giả.
• Kết cấu hướng dòng.

Từ đó chúng tôi đề xuất cải tạo thiết bị cơ khí hoặc phối hợp điều chỉnh hạng mục xây dựng theo thiết kế khi cần thiết.

Cải tạo trạm bơm khi cần tăng công suất

Khi nhu cầu lưu lượng mới lớn hơn thiết kế cũ, chỉ bổ sung một máy bơm chưa chắc mang lại hiệu quả tương ứng. Toàn bộ hệ thống phía trước và phía sau phải đủ khả năng phục vụ công suất mới.

Pendin kiểm tra đồng thời:

• Khả năng tiếp nhận nước.
• Bể hút.
• Số lượng tổ máy.
• Đường ống.
• Cụm van.
• Cửa xả.
• Nguồn điện.
• Hệ thống điều khiển.

Nếu đường ống hoặc cửa xả đang là nút thắt, tăng công suất bơm nhưng giữ nguyên toàn bộ tuyến cũ có thể không giải quyết được yêu cầu vận hành.

Cải tạo đường ống và cụm van trạm bơm

Đường ống là một trong những nhóm Pendin trực tiếp thiết kế và gia công theo bản vẽ hoặc kích thước hiện trường.

Tùy dự án, chúng tôi thực hiện:

• Thay đoạn ống xuống cấp.
• Gia công spool mới.
• Gia công côn, cút, mặt bích.
• Cải tạo ống góp.
• Điều chỉnh tuyến.
• Bổ sung hoặc gia cường giá đỡ.
• Cải tạo điểm kết nối với máy bơm.
• Thay hoặc bổ sung cụm van theo thiết kế.

Với trạm đang vận hành, đội ngũ Pendin có thể khảo sát kích thước thực tế trước khi triển khai thiết kế và gia công.

Cải tạo cửa phai, stoplog và cửa xả

Cửa van ảnh hưởng trực tiếp đến khả năng điều tiết, cô lập và kiểm soát dòng trong trạm.

Đối với cửa phai, Pendin kiểm tra khung, cánh, gioăng, dẫn hướng và cơ cấu truyền động để xác định phương án bảo trì, cải tạo hoặc thay mới.

Đối với stoplog, chúng tôi xem xét bổ sung tại những vị trí cần cô lập khoang để tháo bơm, sửa van hoặc bảo trì hệ thống.

Tại cửa xả, tùy điều kiện mực nước ngoài và nguy cơ chảy ngược, phương án có thể sử dụng cửa phai, van cửa lật hoặc thiết bị phù hợp theo thiết kế.

Nâng cấp cảm biến, PLC và hệ thống điều khiển

Một trạm được cải tạo phần cơ khí nhưng hệ điều khiển vẫn quá cũ có thể chưa khai thác hết hiệu quả của thiết bị mới.

Pendin triển khai hệ thống theo chuỗi: Cảm biến → PLC → bơm/cửa van → HMI/SCADA

Tùy dự án, hệ thống có thể bao gồm cảm biến mực nước, áp suất, lưu lượng, tín hiệu trạng thái, PLC, HMI, cảnh báo và chế độ Auto/Manual.

Logic vận hành được xây dựng theo cấu hình thực tế của từng trạm, không áp dụng một chương trình cố định cho mọi công trình.

Nên cải tạo từng phần hay nâng cấp đồng bộ?

Không phải trạm vận hành lâu năm nào cũng cần thay toàn bộ. Sau khảo sát, Pendin phân nhóm từng hạng mục để lựa chọn phạm vi đầu tư phù hợp.

Phương án	Khi áp dụng
Giữ lại + bảo trì	Thiết bị vẫn đáp ứng
Cải tạo từng cụm	Chỉ một số vị trí tạo nút thắt
Nâng cấp đồng bộ	Nhiệm vụ vận hành thay đổi lớn
Thay thế phần lớn	Hệ thống không còn phù hợp

Quan điểm của Pendin là xử lý đúng nguyên nhân, không mặc định phương án thay mới nhiều nhất là phương án tốt nhất.

Quy trình Pendin triển khai giải pháp cải tạo trạm bơm

Mỗi dự án được triển khai từ dữ liệu thực tế của công trình. Chúng tôi đi từ khảo sát đến chạy thử để kiểm soát sự liên kết giữa các hạng mục.

Bước 1 – Tiếp nhận hồ sơ: bản vẽ, lưu lượng, cột áp, thông số bơm, hình ảnh và lịch sử sự cố.

Bước 2 – Khảo sát hiện trạng: kiểm tra từ cửa lấy nước đến cửa xả và hệ điều khiển.

Bước 3 – Xác định nút thắt: phân tích vấn đề thủy lực, cơ khí, thiết bị và vận hành.

Bước 4 – Lập phương án: xác định rõ hạng mục giữ lại – cải tạo – thay thế – bổ sung.

Bước 5 – Thiết kế và gia công: triển khai các thiết bị cơ khí, đường ống, cửa van theo phạm vi dự án.

Bước 6 – Lắp đặt và tích hợp: phối hợp thiết bị cơ khí và điều khiển.

Bước 7 – Chạy thử và bàn giao: kiểm tra từng thiết bị và khả năng phối hợp toàn hệ thống.

Chi phí cải tạo trạm bơm phụ thuộc vào những gì?

Chi phí không thể xác định chỉ dựa trên công suất hay số lượng máy bơm. Hai trạm cùng lưu lượng nhưng hiện trạng khác nhau có thể có phạm vi đầu tư hoàn toàn khác nhau.

Các yếu tố chính gồm:

• Tình trạng thiết bị hiện hữu.
• Công suất yêu cầu sau cải tạo.
• Phạm vi cải tạo bể hút.
• Khối lượng đường ống.
• Vật liệu.
• Kích thước cửa van.
• Phương án chắn/vớt rác.
• Cảm biến và điều khiển.
• Điều kiện lắp đặt.
• Yêu cầu duy trì trạm trong thời gian thi công.

Khách hàng nên gửi bản vẽ, thông số vận hành, hình ảnh/video và những vấn đề đang gặp để Pendin đánh giá phạm vi khảo sát trước khi lập phương án.

Pendin – Chuyên Gia Giải Pháp Cơ Khí Môi Trường Hàng Đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin đã và đang khẳng định vị thế là một trong những đơn vị uy tín trong ngành xử lý nước. Chúng tôi không chỉ cung cấp sản phẩm mà triển khai giải pháp từ khảo sát, thiết kế, sản xuất đến lắp đặt và bảo trì theo yêu cầu từng dự án.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin sở hữu hệ thống xưởng cơ khí cùng đội ngũ kỹ sư, kỹ thuật viên giàu kinh nghiệm. Chúng tôi trực tiếp triển khai nhiều nhóm thiết bị như song chắn rác, máy vớt rác, cửa phai, stoplog, đường ống trạm bơm, thiết bị phi tiêu chuẩn và hệ thống điều khiển.

Bên cạnh các dự án trạm bơm như Thụy Phương 1, Pendin còn tham gia nhiều công trình ngành nước và các dự án như Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field và nhiều công trình khác trên toàn quốc.

Giải pháp toàn diện và dịch vụ hậu mãi

Pendin cung cấp:

• Thiết bị trạm bơm: song chắn rác, máy/gầu vớt rác, đường ống, thiết bị phi tiêu chuẩn.
• Thiết bị kiểm soát dòng chảy: cửa phai, van cửa lật, cửa chống ngập.
• Thiết bị thu bùn, cát: hệ thống gạt bùn, thiết bị tách cát, siphon hút bùn.
• Thiết bị xử lý nước: máy vớt rác, tuyển nổi, lọc áp lực, hệ thống lắng Lamella.
• Điện – điều khiển: cảm biến, PLC, HMI/SCADA.

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, chúng tôi hỗ trợ khách hàng theo chuỗi: Tư vấn → khảo sát → thiết kế → sản xuất → lắp đặt → chạy thử → bảo trì

Kết luận

Một trạm bơm vận hành kém chưa đồng nghĩa với việc phải thay toàn bộ hệ thống. Nút thắt có thể nằm ở cửa lấy nước, chắn rác, vùng hút, máy bơm, đường ống, cửa van, cửa xả hoặc điều khiển. Vì vậy, Pendin triển khai giải pháp cải tạo trạm bơm theo nguyên tắc: KHẢO SÁT → XÁC ĐỊNH NÚT THẮT → GIỮ LẠI / CẢI TẠO / THAY THẾ / BỔ SUNG → THIẾT KẾ → GIA CÔNG → LẮP ĐẶT → CHẠY THỬ

Pendin tiếp nhận khảo sát và xây dựng phương án cải tạo trạm bơm theo hiện trạng của từng công trình. Hotline: 0972.839.315. Gửi bản vẽ, hình ảnh/video hiện trạng và thông số vận hành để đội ngũ Pendin kiểm tra sơ bộ.
