Pendin là đơn vị thiết kế hệ thống chống ngập chung cư theo hiện trạng, đặc điểm thoát nước và mức độ rủi ro của từng công trình. Phạm vi triển khai có thể bao gồm khảo sát nguyên nhân ngập, lập phương án tổng thể, thiết kế cửa chống ngập, hệ thống thu nước, trạm bơm, cửa xả và hệ thống điều khiển vận hành. Thay vì xử lý riêng lẻ bằng một cửa chắn nước hoặc một máy bơm, Pendin đánh giá toàn bộ hành trình dòng nước từ vị trí xâm nhập đến điểm thoát cuối cùng, từ đó xây dựng phương án phù hợp cho chung cư mới và công trình đang cần cải tạo.

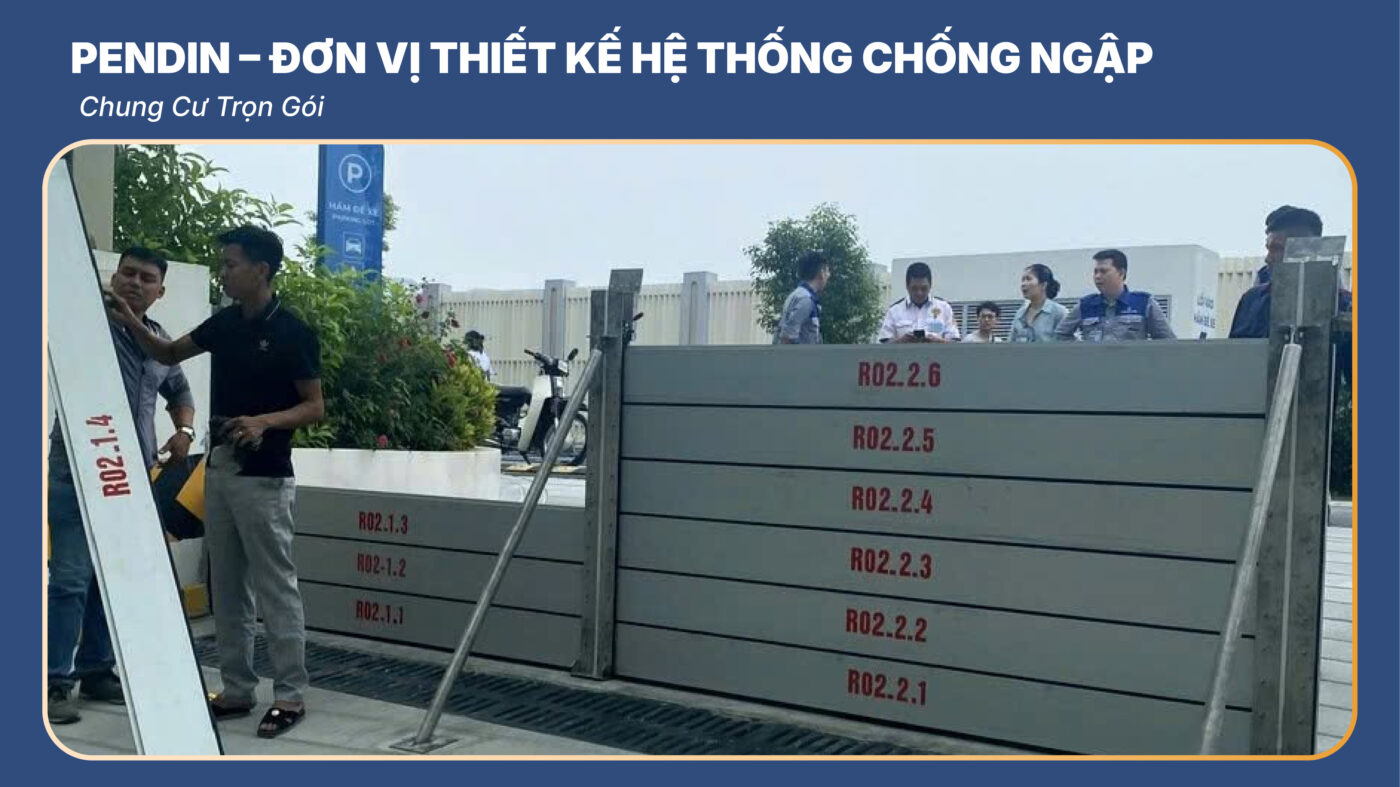

Pendin – Đơn vị thiết kế hệ thống chống ngập chung cư

Một hệ thống chống ngập chung cư chỉ hoạt động hiệu quả khi các hạng mục ngăn nước, thu gom, bơm thoát và kiểm soát cửa xả được thiết kế đồng bộ.

Pendin tiếp cận bài toán từ ba nguồn nước chính:

• Nước từ bên ngoài tràn qua cổng và ram dốc.
• Nước mưa phát sinh trong sân, đường nội bộ và tầng hầm.
• Nước từ hệ thống thoát bên ngoài chảy ngược qua cửa xả.

Từ kết quả khảo sát, Pendin xác định vị trí có nguy cơ ngập, điểm nghẽn của hệ thống hiện hữu và phạm vi cần thiết kế hoặc cải tạo.

Phương án có thể bao gồm:

• Cửa chống ngập tại cổng và ram dốc.
• Rãnh thu, hố ga và hố thu nước.
• Song chắn hoặc giỏ chắn rác.
• Trạm bơm thoát nước.
• Đường ống và hệ thống van.
• Cửa phai hoặc van chống chảy ngược.
• Cảm biến mực nước.
• Tủ điều khiển PLC, HMI hoặc SCADA.
• Nguồn điện và phương án vận hành dự phòng.

Danh mục thiết bị và phạm vi thiết kế được xác định theo điều kiện thực tế của từng dự án, không áp dụng một cấu hình cố định cho mọi chung cư.

Khi nào cần tìm đơn vị thiết kế hệ thống chống ngập chung cư?

Chủ đầu tư và ban quản lý nên xem xét thuê đơn vị thiết kế chuyên môn khi công trình xuất hiện một trong các tình trạng sau:

• Nước thường xuyên tràn qua cổng hoặc ram dốc tầng hầm.
• Hầm để xe bị ngập khi mưa lớn.
• Máy bơm hoạt động nhưng mực nước hạ chậm.
• Hố thu nhanh đầy hoặc thường xuyên tràn.
• Nước từ sân nội bộ dồn về tầng hầm.
• Nước chảy ngược từ cống bên ngoài.
• Rãnh thu và hố ga thường xuyên bị nghẽn.
• Phòng điện, phòng máy hoặc hố thang có nguy cơ ngập.
• Không có cảnh báo khi mực nước tăng cao.
• Hệ thống phụ thuộc hoàn toàn vào thao tác thủ công.
• Chung cư đã mở rộng diện tích nhưng chưa nâng cấp hệ thống thoát nước.
• Công trình cần cải tạo trước mùa mưa.

Việc bổ sung máy bơm hoặc lắp cửa chống ngập khi chưa khảo sát tổng thể có thể chỉ giải quyết được một phần vấn đề. Nguyên nhân gây ngập đôi khi nằm ở cao độ, dung tích hố thu, đường ống, cửa xả hoặc logic điều khiển.

Vì sao cần một đơn vị thiết kế chống ngập chuyên môn?

Hệ thống chống ngập chung cư liên quan đồng thời đến kiến trúc, kết cấu, thoát nước, cơ khí, điện và điều khiển. Nếu các hạng mục được thiết kế riêng lẻ, hệ thống có thể không phối hợp đúng khi xảy ra mưa lớn.

Ví dụ:

• Cửa chống ngập chặn nước bên ngoài nhưng nước mưa trong khuôn viên không có đường thoát.
• Máy bơm có công suất lớn nhưng hố thu không đủ dung tích.
• Bơm hoạt động tốt nhưng đường ống đẩy quá nhỏ.
• Nước được bơm ra ngoài nhưng chảy ngược trở lại qua cửa xả.
• Cảm biến phát hiện mực nước cao nhưng không liên động với bơm và cửa van.
• Hệ thống tự động không có phương án vận hành khi mất điện.

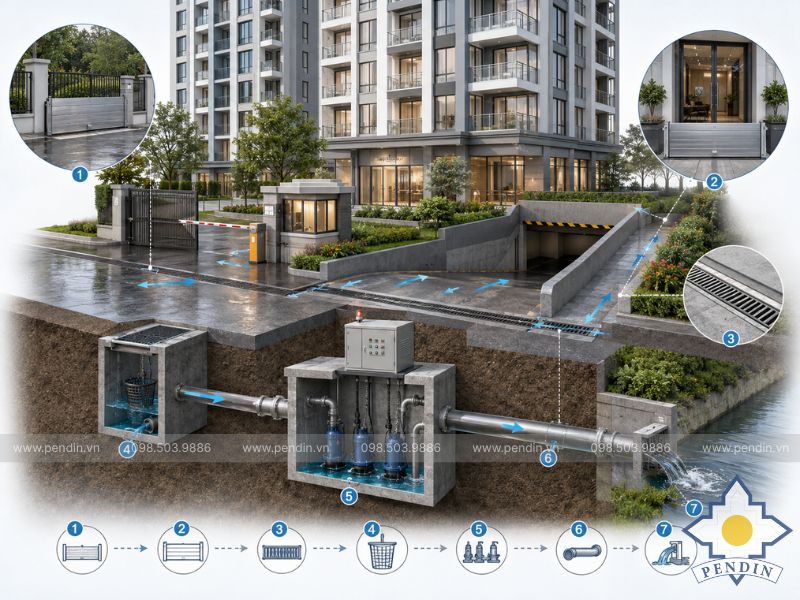

Một đơn vị thiết kế hệ thống chống ngập chung cư cần đánh giá toàn bộ chuỗi: Cổng và sân nội bộ → ram dốc → rãnh thu → hố ga → hố thu → trạm bơm → đường ống → cửa xả.

Việc kiểm tra toàn bộ chuỗi giúp xác định đúng điểm nghẽn, tránh đầu tư thiết bị không phù hợp hoặc thay mới những hạng mục vẫn còn khả năng sử dụng.

Đơn vị thiết kế hệ thống chống ngập chung cư cần thực hiện những gì?

Khảo sát cao độ và hiện trạng công trình

Cao độ quyết định hướng nước di chuyển và khu vực có nguy cơ bị ngập trước.

Nội dung khảo sát có thể gồm:

• Cao độ cổng chính và cổng phụ.
• Cao độ sân, đường nội bộ và ram dốc.
• Cao độ tầng hầm.
• Vị trí phòng điện, phòng máy và hố thang.
• Hướng dòng nước khi mưa.
• Vị trí nước từng tràn vào.
• Mức ngập đã ghi nhận.
• Cao độ cửa xả.
• Mực nước hệ thống tiếp nhận bên ngoài.

Xác định nguồn gây ngập

Đơn vị thiết kế cần phân biệt rõ:

• Nước từ bên ngoài công trình.
• Nước phát sinh trong nội khu.
• Nước rò lọt hoặc thấm.
• Nước chảy ngược từ cống.
• Nước không thoát kịp do hệ thống bị nghẽn.

Xác định đúng nguồn nước là cơ sở để lựa chọn cửa chống ngập, hệ thống thu nước, máy bơm hoặc thiết bị kiểm soát cửa xả.

Kiểm tra khả năng thu gom nước

Hệ thống thu gom cần được đánh giá từ cửa thu đến hố bơm.

Các hạng mục cần kiểm tra gồm:

• Rãnh thu nước.
• Cửa và phễu thu.
• Hố ga.
• Song chắn rác.
• Hố thu tầng hầm.
• Tuyến ống kết nối.
• Tình trạng bùn và rác.
• Khả năng dẫn nước về trạm bơm.

Đánh giá trạm bơm hiện hữu

Đối với chung cư đang vận hành, không nên chỉ dựa vào công suất ghi trên nhãn máy bơm.

Đơn vị thiết kế cần kiểm tra:

• Số lượng máy bơm.
• Lưu lượng vận hành thực tế.
• Cột áp.
• Dung tích hố thu.
• Cao độ bật và tắt bơm.
• Đường kính đường ống.
• Tình trạng van một chiều.
• Nguồn cấp điện.
• Bơm dự phòng.
• Logic vận hành luân phiên.
• Khả năng chuyển bơm khi xảy ra lỗi.

Kiểm tra đường ống và cửa xả

Máy bơm chỉ có thể đưa nước ra ngoài khi đường ống và cửa xả đáp ứng được lưu lượng thiết kế.

Cần kiểm tra:

• Đường kính và chiều dài đường ống.
• Số lượng co, tê và van.
• Tổn thất trên tuyến.
• Cao độ cửa xả.
• Khả năng thoát tự chảy.
• Nguy cơ nước chảy ngược.
• Điều kiện của hệ thống tiếp nhận.

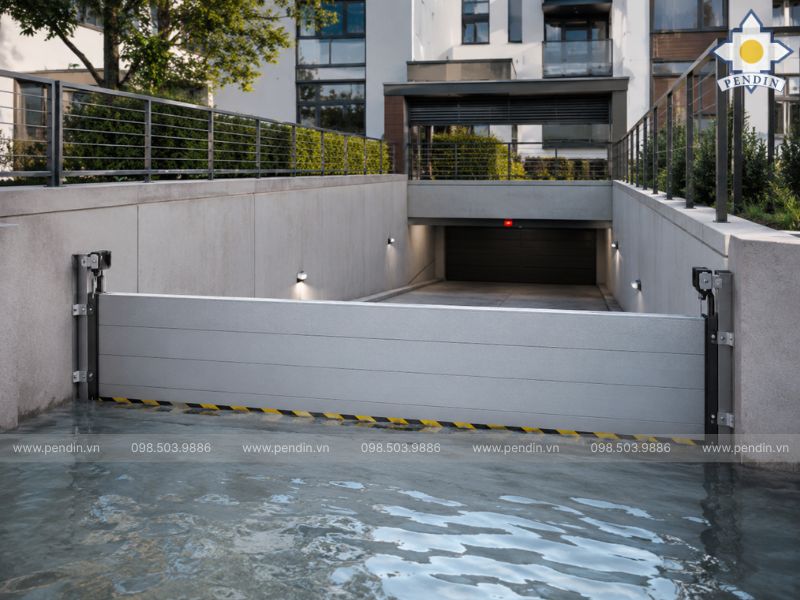

Lập phương án chống ngập tổng thể

Sau khi xác định nguyên nhân, đơn vị thiết kế cần xây dựng phương án nhiều lớp gồm:

1. Hạn chế nước tập trung về khu vực thấp.
2. Ngăn nước tại cổng và ram dốc.
3. Thu gom nước trong nội khu.
4. Bơm thoát nước chủ động.
5. Kiểm soát nước tại cửa xả.
6. Cảnh báo và điều khiển vận hành.

Phương án phải nêu rõ từng thiết bị làm nhiệm vụ gì và phối hợp với các hạng mục còn lại như thế nào.

Phạm vi thiết kế hệ thống chống ngập tại Pendin

Thiết kế cửa chống ngập

Pendin thiết kế cửa theo khẩu độ, chiều cao chắn nước, không gian lắp đặt và yêu cầu lưu thông của công trình.

Các dạng cửa có thể được xem xét gồm:

• Cửa chống ngập tháo lắp.
• Cửa cánh đóng mở.
• Cửa nâng hạ.
• Cửa lật.
• Cửa bán tự động.
• Cửa chống ngập tự động.

Việc lựa chọn phụ thuộc vào thời gian phản ứng, nhân sự vận hành, tần suất đóng mở và yêu cầu bảo vệ của từng khu vực.

Thiết kế rãnh thu và hố thu

Pendin kiểm tra khả năng thu nước tại cổng, sân nội bộ và ram dốc để xác định vị trí bổ sung rãnh, cửa thu hoặc hố ga.

Hố thu cần được thiết kế đủ dung tích để:

• Tiếp nhận lượng nước trong thời gian ngắn.
• Tạo thời gian phản ứng cho máy bơm.
• Hạn chế bật tắt bơm liên tục.
• Bố trí được cảm biến và thiết bị bơm.
• Thuận tiện cho vệ sinh, kiểm tra.

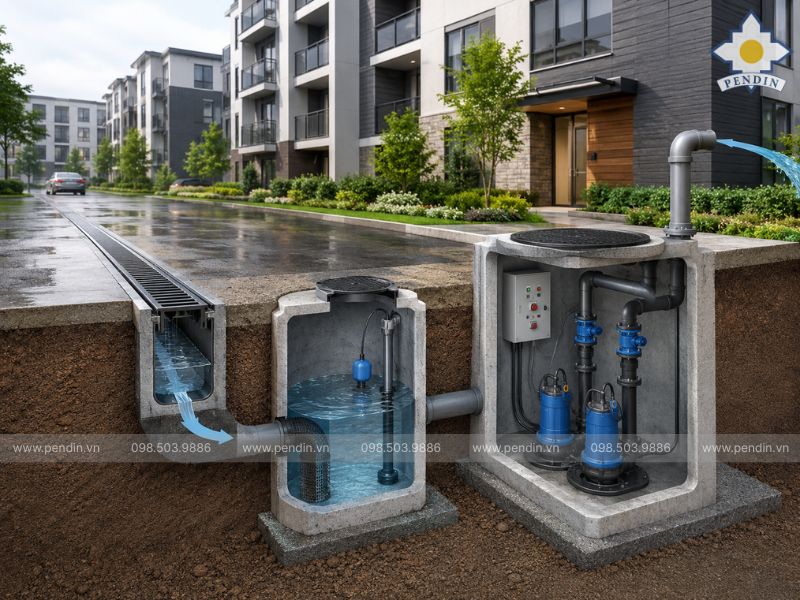

Thiết kế trạm bơm chống ngập

Cấu hình trạm bơm được lựa chọn dựa trên lưu lượng nước vào, cột áp, dung tích hố thu và thời gian cần hạ mực nước.

Phạm vi có thể gồm:

• Bơm vận hành chính.
• Bơm bổ sung.
• Bơm dự phòng.
• Đường ống đẩy.
• Van một chiều.
• Van khóa.
• Cảm biến mực nước.
• Tủ động lực và điều khiển.
• Nguồn điện dự phòng.

Thiết kế cửa xả và chống chảy ngược

Khi hệ thống bên ngoài dâng cao, cửa xả cần được kiểm soát để hạn chế nước đi ngược vào chung cư.

Thiết bị có thể gồm:

• Cửa phai.
• Van cửa lật.
• Van chống chảy ngược.
• Máy nâng hạ bằng tay hoặc điện.
• Cảm biến trạng thái.
• Cảm biến mực nước trong và ngoài cống.

Thiết kế hệ thống điều khiển

Hệ thống điều khiển giúp ban quản lý phát hiện sớm và vận hành thiết bị theo đúng trình tự.

Phạm vi có thể bao gồm:

• Cảm biến mực nước.
• Cảnh báo nhiều cấp.
• Điều khiển bơm Auto/Manual.
• Vận hành luân phiên.
• Chuyển sang bơm dự phòng.
• Cảnh báo lỗi máy bơm.
• Giám sát cửa chống ngập và cửa phai.
• Tủ PLC.
• Màn hình HMI.
• SCADA khi quản lý nhiều khu vực.

Quy trình thiết kế hệ thống chống ngập chung cư tại Pendin

Bước 1: Tiếp nhận thông tin

Pendin tiếp nhận bản vẽ, hình ảnh hiện trạng, lịch sử ngập và yêu cầu của chủ đầu tư hoặc ban quản lý.

Bước 2: Khảo sát công trình

Kiểm tra cổng, ram dốc, rãnh thu, hố ga, hố bơm, đường ống, cửa xả, nguồn điện và hệ thống điều khiển.

Bước 3: Xác định nguyên nhân gây ngập

Phân tích nguồn nước, hướng dòng chảy và các điểm đang làm giảm khả năng thoát nước.

Bước 4: Đánh giá hệ thống hiện hữu

Xác định thiết bị còn phù hợp, hạng mục cần cải tạo và phần cần bổ sung mới.

Bước 5: Lập phương án thiết kế

Đề xuất cấu hình ngăn nước, thu gom, bơm thoát, kiểm soát cửa xả và cảnh báo.

Bước 6: Lập hồ sơ kỹ thuật

Thể hiện vị trí thiết bị, kích thước, vật liệu, thông số vận hành và sơ đồ điều khiển.

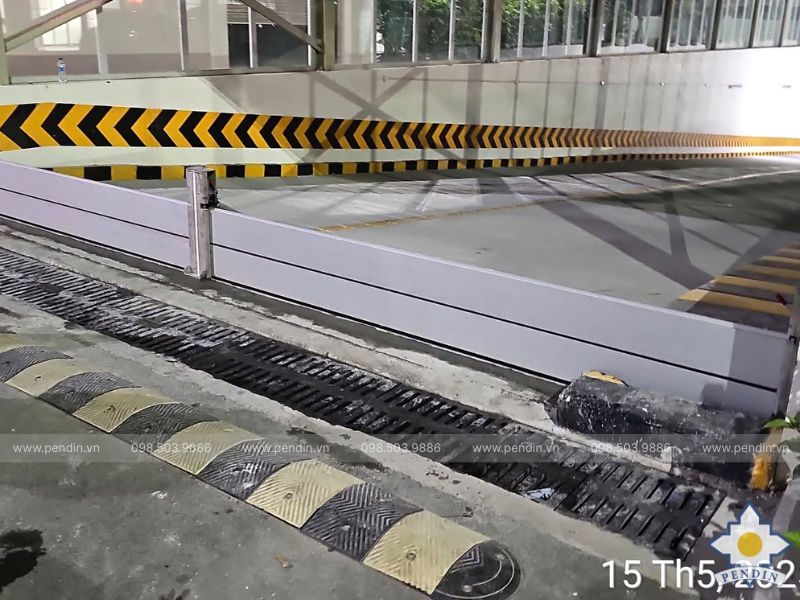

Bước 7: Gia công và lắp đặt

Khi khách hàng lựa chọn triển khai trọn gói, Pendin có thể gia công thiết bị cơ khí, lắp đặt, đấu nối cảm biến và tủ điều khiển.

Bước 8: Chạy thử và bàn giao

Kiểm tra từng thiết bị, mô phỏng các ngưỡng mực nước, chạy thử liên động và hướng dẫn ban quản lý vận hành.

Hồ sơ thiết kế khách hàng có thể nhận được

Tùy phạm vi hợp đồng, hồ sơ thiết kế có thể gồm:

• Báo cáo khảo sát hiện trạng.
• Sơ đồ nguồn và hướng dòng nước.
• Sơ đồ các điểm có nguy cơ ngập.
• Thuyết minh lựa chọn phương án.
• Bản vẽ bố trí tổng thể.
• Bản vẽ cửa chống ngập.
• Bản vẽ rãnh và hố thu.
• Bản vẽ trạm bơm.
• Bản vẽ đường ống và cửa xả.
• Danh mục thiết bị.
• Sơ đồ nguyên lý điều khiển.
• Danh sách tín hiệu.
• Ma trận liên động.
• Kịch bản vận hành.
• Hướng dẫn kiểm tra và bảo trì.

Thành phần hồ sơ được thống nhất theo nhu cầu thiết kế, cung cấp thiết bị hoặc triển khai trọn gói của từng dự án.

Thiết kế chống ngập cho chung cư xây mới

Đối với dự án mới, Pendin có thể phối hợp với đơn vị kiến trúc, kết cấu và MEP để kiểm tra hệ thống ngay từ giai đoạn thiết kế.

Các nội dung cần được xem xét sớm gồm:

• Cao độ cổng và sân nội bộ.
• Hướng thoát nước mặt.
• Vị trí ram dốc.
• Diện tích và dung tích hố thu.
• Không gian đặt trạm bơm.
• Hướng tuyến đường ống.
• Vị trí cửa xả.
• Nguồn điện dự phòng.
• Không gian lắp đặt và bảo trì cửa chống ngập.

Việc phối hợp từ đầu giúp hạn chế phải cải tạo hoặc thay đổi kết cấu sau khi công trình đi vào sử dụng.

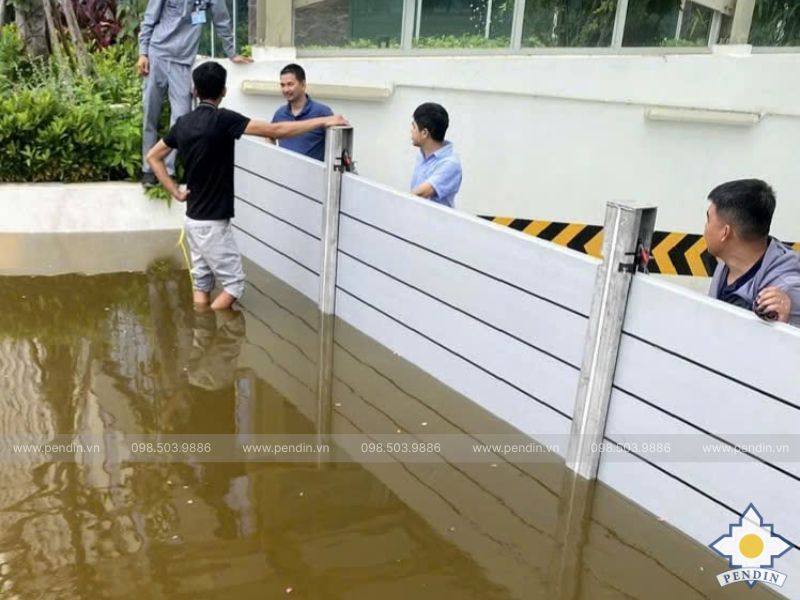

Thiết kế cải tạo hệ thống chống ngập chung cư

Với chung cư đang vận hành, Pendin ưu tiên xác định đúng điểm nghẽn và tận dụng những thiết bị còn phù hợp.

Phương án cải tạo có thể gồm:

• Bổ sung cửa chống ngập tại ram dốc.
• Cải tạo rãnh thu nước.
• Mở rộng hoặc bổ sung hố thu.
• Thay máy bơm không đáp ứng.
• Bổ sung bơm dự phòng.
• Cải tạo đường ống.
• Thay van một chiều.
• Lắp cửa phai hoặc van cửa lật.
• Bổ sung cảm biến.
• Nâng cấp tủ điều khiển.
• Xây dựng lại kịch bản vận hành.

Phương án thi công cần tính đến việc duy trì giao thông và hạn chế ảnh hưởng đến hoạt động của cư dân.

Tiêu chí lựa chọn đơn vị thiết kế hệ thống chống ngập chung cư

Chủ đầu tư và ban quản lý nên đánh giá đơn vị thiết kế dựa trên các tiêu chí:

• Có khảo sát hiện trạng trước khi đề xuất thiết bị.
• Phân tích được nguyên nhân và hướng dòng nước.
• Có khả năng thiết kế cả cơ khí, trạm bơm và điều khiển.
• Cung cấp được bản vẽ và nguyên lý vận hành.
• Có khả năng gia công thiết bị theo kích thước thực tế.
• Có quy trình chạy thử liên động.
• Có phương án vận hành khi máy bơm lỗi hoặc mất điện.
• Không sử dụng một cấu hình cố định cho mọi công trình.
• Có khả năng hỗ trợ cải tạo hệ thống đang hoạt động.
• Có kinh nghiệm triển khai các hạng mục kiểm soát nước thực tế.

Vì sao lựa chọn Pendin?

Thiết kế theo toàn bộ hành trình dòng nước

Pendin không chỉ xem xét vị trí nước tràn vào mà còn kiểm tra khả năng thu gom, bơm thoát, đường ống và cửa xả cuối cùng.

Chủ động thiết kế và gia công thiết bị

Pendin có thể thiết kế, gia công cửa chống ngập, cửa phai, van cửa lật, đường ống và các cụm cơ khí theo kích thước thực tế của công trình.

Tích hợp cơ khí với điều khiển

Cửa, máy bơm, cảm biến và tủ điều khiển được xây dựng trong cùng một nguyên lý vận hành, hạn chế tình trạng các thiết bị hoạt động riêng lẻ.

Triển khai từ khảo sát đến chạy thử

Phạm vi có thể bao gồm khảo sát, lập phương án, thiết kế, gia công, lắp đặt, đấu nối, chạy thử liên động và hướng dẫn vận hành.

Phù hợp cả dự án mới và công trình cải tạo

Pendin có thể phối hợp thiết kế cho dự án mới hoặc kiểm tra, cải tạo hệ thống tại chung cư đang vận hành.

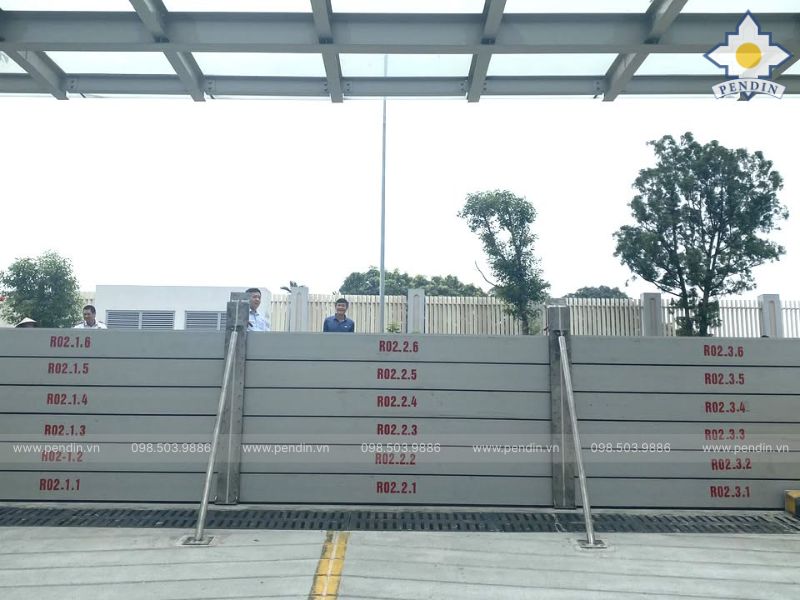

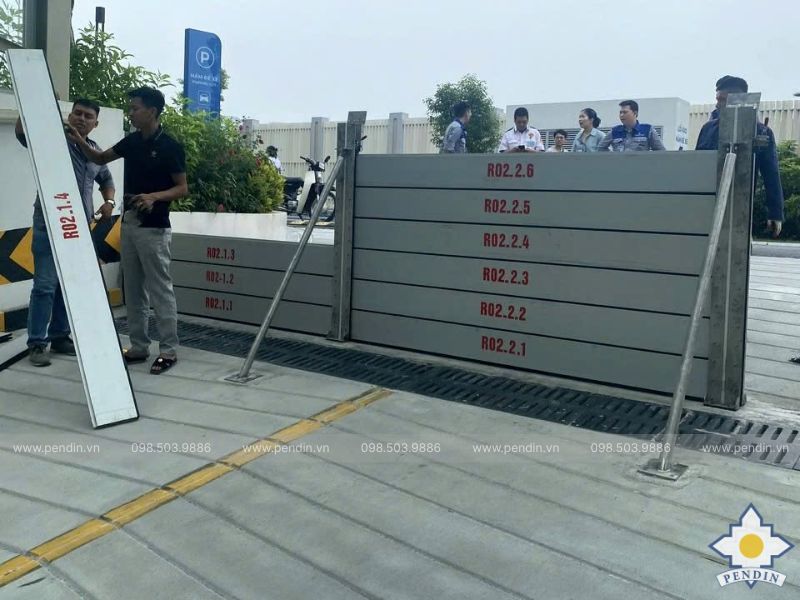

Pendin đã triển khai các hạng mục cửa chống ngập tại Đại học Phenikaa, cửa chống ngập cho Auto System Việt Nam và van cửa phai tại Sun World Hạ Long, Yoko Onsen Quang Hanh. Những dự án này thể hiện năng lực khảo sát, gia công thiết bị cơ khí và kiểm soát dòng nước tại các điều kiện công trình khác nhau.

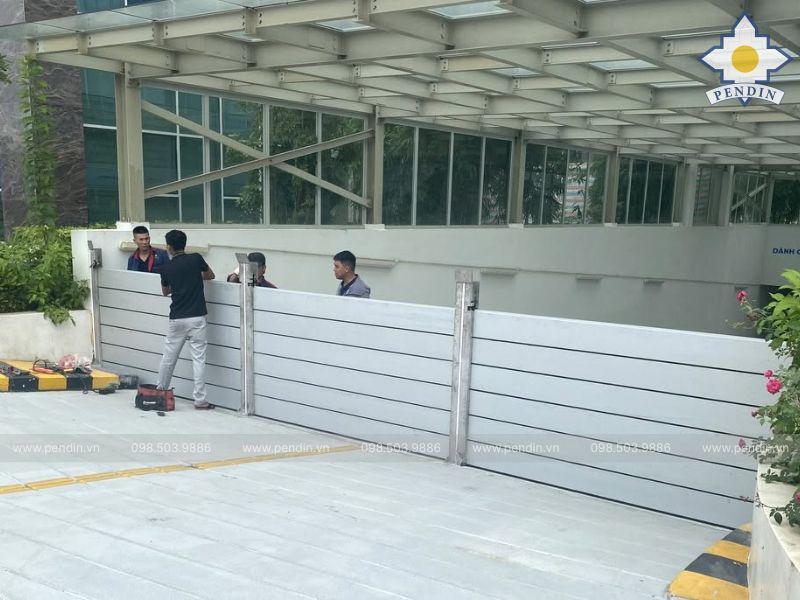

Báo giá thiết kế hệ thống chống ngập chung cư

Chi phí thiết kế không áp dụng cố định cho mọi công trình. Báo giá phụ thuộc vào:

• Quy mô khu chung cư.
• Phạm vi cần khảo sát.
• Số lượng khu vực cần bảo vệ.
• Mức độ đầy đủ của bản vẽ hiện hữu.
• Tình trạng hệ thống thoát nước.
• Phạm vi tính toán và lập bản vẽ.
• Số lượng cửa chống ngập.
• Quy mô trạm bơm.
• Cấu hình cửa xả.
• Yêu cầu điều khiển tự động.
• Phạm vi gia công và cung cấp thiết bị.
• Phạm vi lắp đặt, chạy thử và bàn giao.

Khách hàng nên cung cấp tổng mặt bằng, bản vẽ thoát nước, thông số máy bơm và hình ảnh khu vực từng bị ngập để Pendin kiểm tra trước khi lập phạm vi thiết kế. Liên hê ngay 0972.839.315 để được tư vấn trực tiếp.

Kết luận

Lựa chọn đúng đơn vị thiết kế hệ thống chống ngập chung cư giúp chủ đầu tư giải quyết nguyên nhân gây ngập theo một phương án đồng bộ, thay vì bổ sung từng thiết bị riêng lẻ. Pendin triển khai từ khảo sát nguồn nước, đánh giá hệ thống hiện hữu đến thiết kế cửa chống ngập, rãnh thu, trạm bơm, cửa xả và hệ thống điều khiển. Phương án được xây dựng theo cao độ, lưu lượng, đặc điểm vận hành và mức độ rủi ro của từng công trình.
