Cống Xả KCN Bị Triều Dâng: Cách Ngăn Nước Chảy Ngược

Khi cống xả KCN bị triều dâng, nước mưa trong khu công nghiệp có thể thoát chậm, mất khả năng tự chảy hoặc quay ngược vào hồ điều hòa và tuyến cống nội khu. Tình trạng này càng nghiêm trọng khi mưa lớn xảy ra đúng thời điểm mực nước sông, kênh hoặc nguồn tiếp nhận đang lên cao. Lắp van ngăn chiều giúp hạn chế nước từ bên ngoài chảy ngược nhưng chưa giải quyết được lượng nước vẫn tiếp tục phát sinh bên trong KCN. Do đó, cần kiểm tra đồng thời cửa xả, cửa van, hồ điều hòa, trạm bơm, đường ống và hệ thống điều khiển. Pendin khảo sát toàn bộ hành trình dòng nước để xác định phương án ngăn triều, điều tiết và bơm thoát phù hợp với từng công trình.

Dấu hiệu cống xả KCN đang bị ảnh hưởng bởi triều

Ảnh hưởng của triều không phải lúc nào cũng biểu hiện bằng dòng nước chảy ngược rõ ràng tại miệng cống. Trong nhiều trường hợp, dấu hiệu đầu tiên chỉ là nước nội khu rút chậm theo một số khung giờ hoặc mực nước trong hố ga tăng dù lượng mưa không lớn.

Các dấu hiệu thường gặp gồm:

• Nước trong hố ga dâng dù không có mưa lớn.
• Khả năng thoát nước thay đổi theo khung giờ trong ngày.
• Mực nước nội khu tăng cùng thời điểm nước sông hoặc kênh dâng.
• Nước đục, rác hoặc nước có đặc tính khác xuất hiện ngược trong tuyến cống.
• Hồ điều hòa nhanh đầy dù trạm bơm vẫn vận hành.
• Nước vừa được bơm ra có dấu hiệu quay lại cửa xả.
• Van cửa lật không mở khi nước trong cao hơn.
• Cánh van không đóng kín khi nước ngoài dâng.
• Hố ga hoặc rãnh thoát nước trào lên từ phía dưới.
• Tình trạng ngập nghiêm trọng hơn khi mưa lớn trùng thời điểm triều cao.

Muốn xác định chính xác, cần theo dõi đồng thời mực nước phía trong KCN và phía nguồn tiếp nhận trong nhiều thời điểm khác nhau.

Cống xả bị triều chặn khác nước chảy ngược như thế nào?

Triều chặn xả và nước chảy ngược có liên quan nhưng không hoàn toàn giống nhau. Phân biệt đúng hai tình trạng này giúp lựa chọn cửa van, hồ điều tiết và trạm bơm phù hợp.

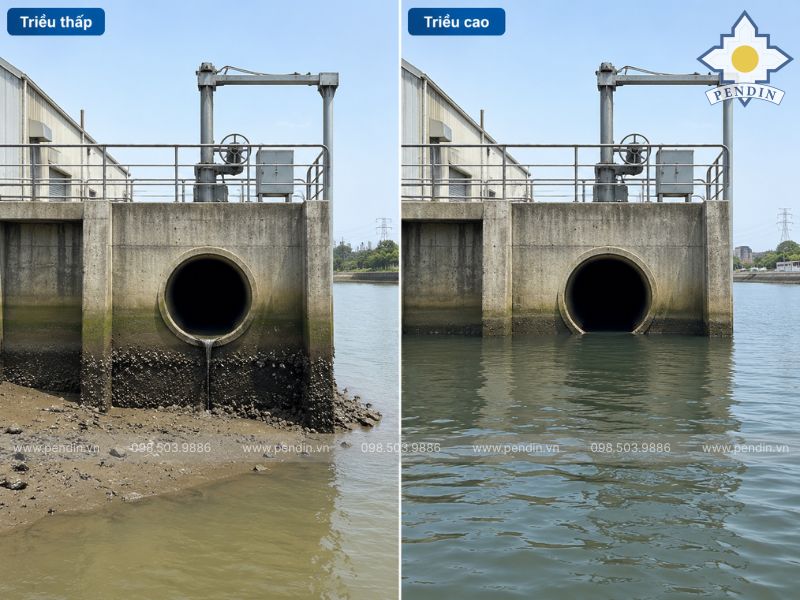

Cống xả bị triều chặn

Khi mực nước ngoài dâng gần bằng hoặc cao hơn cao độ cửa xả, chênh lệch mực nước giảm. Nước nội khu thoát chậm hoặc không thể tiếp tục tự chảy ra ngoài.

Trong trường hợp này, nước chưa chắc đã chảy ngược nhưng năng lực tiêu thoát của toàn bộ hệ thống đã bị hạn chế.

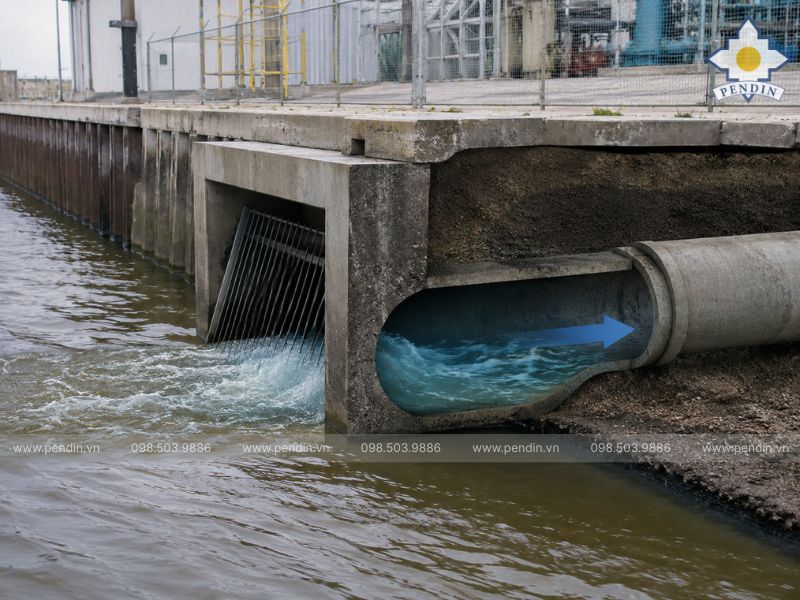

Nước chảy ngược qua cửa xả

Khi mực nước ngoài cao hơn phía trong và cửa xả không có thiết bị ngăn chiều, nước có thể đi ngược vào tuyến cống, hồ điều hòa hoặc hố bơm.

Nước chảy ngược cũng có thể xảy ra khi van cửa lật bị kẹt, cánh van biến dạng hoặc bề mặt làm kín không còn đáp ứng.

Mưa lớn trùng thời điểm triều cao

Đây là tình trạng bất lợi nhất. Nước mưa vẫn liên tục tập trung vào nội khu trong khi cửa xả tự chảy bị hạn chế.

Khi cửa van đóng để ngăn triều, lượng nước phía trong phải được:

• Lưu trữ tạm thời trong hồ điều hòa.
• Chuyển sang khu vực điều tiết khác.
• Bơm cưỡng bức ra ngoài.
• Kiểm soát theo kịch bản vận hành đã thiết lập.

Vì sao cống xả KCN bị triều dâng?

Tình trạng triều tác động đến cửa xả không chỉ phụ thuộc vào mực nước ngoài. Cao độ cống, tình trạng cửa van, đường ống và năng lực trạm bơm đều có thể làm mức độ ảnh hưởng tăng lên.

Cao độ cửa xả thấp

Khi đáy hoặc miệng cống nằm thấp so với mực nước triều, khả năng thoát tự chảy sẽ giảm khi nước ngoài dâng.

Nếu mực nước ngoài vượt mực nước nội khu, hướng dòng chảy có thể đảo ngược.

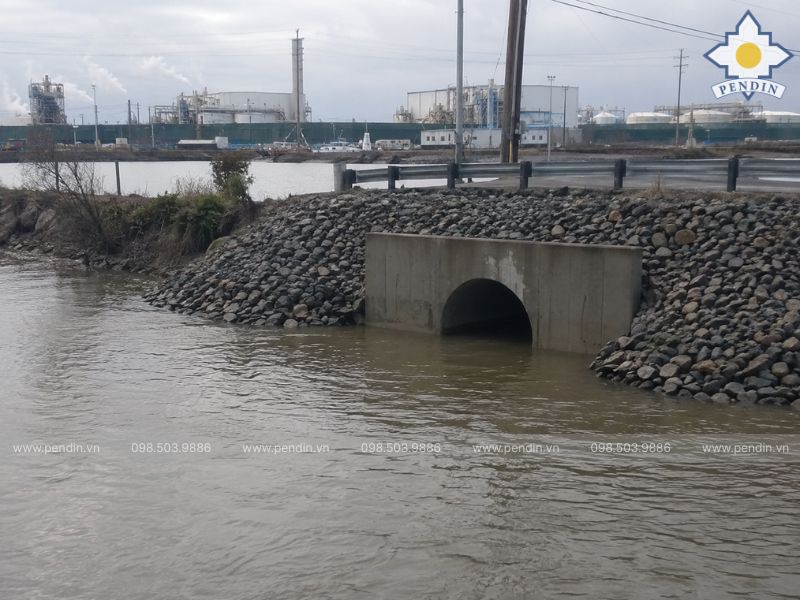

Không có thiết bị ngăn dòng ngược

Cống kết nối trực tiếp ra sông hoặc kênh có thể trở thành đường dẫn nước vào KCN khi triều lên.

Một tuyến cống lớn không có cửa van còn có thể đưa lượng nước đáng kể vào hồ điều hòa và hệ thống thoát nước nội bộ.

Van cửa lật bị kẹt hoặc không kín

Van cửa lật có thể vận hành không đúng do:

• Rác mắc tại mép cánh.
• Bùn lắng quanh cửa van.
• Bản lề bị ăn mòn hoặc kẹt.
• Cánh van bị biến dạng.
• Gioăng làm kín xuống cấp.
• Vật liệu không phù hợp với môi trường.
• Cửa van bị lắp lệch.

Cửa phai vận hành không đúng thời điểm

Đóng cửa quá muộn có thể để nước ngoài xâm nhập. Ngược lại, đóng quá sớm làm giảm khoảng thời gian xả tự nhiên và khiến nước phía trong tích tụ nhanh hơn.

Vì vậy, cửa phai cần được vận hành theo mực nước thực tế, không chỉ theo thời gian cố định.

Trạm bơm không đáp ứng điều kiện triều cao

Khi mực nước phía ngoài tăng, cột áp mà máy bơm phải thắng có thể thay đổi. Lưu lượng thực tế vì thế có thể thấp hơn điều kiện vận hành thông thường.

Đường ống nhỏ, van mở không hết, ống góp tổn thất lớn hoặc vị trí xả không phù hợp cũng làm năng lực bơm giảm.

Phân biệt ảnh hưởng triều, tắc cống và trạm bơm yếu

Các tình trạng này có thể cùng gây ra hiện tượng nước rút chậm. Trước khi lắp cửa van hoặc tăng công suất bơm, cần đối chiếu dấu hiệu tại hiện trường.

Hiện tượng	Nguyên nhân có thể	Cách kiểm tra
Nước dâng theo khung giờ	Ảnh hưởng triều	So sánh mực nước trong và ngoài
Ngập cả khi nước ngoài thấp	Tắc cống hoặc thiếu tiết diện	Kiểm tra bùn, rác và tuyến cống
Nước đi ngược khi bơm dừng	Thiếu thiết bị ngăn chiều	Theo dõi hướng dòng tại cửa xả
Bơm chạy nhưng nước giảm chậm	Cột áp, đường ống hoặc cửa xả	Kiểm tra lưu lượng, van và mực nước ngoài
Van cửa lật không mở	Kẹt cánh hoặc lực mở lớn	Kiểm tra bản lề, rác và độ lệch
Cửa đã đóng nhưng vẫn rò nhiều	Gioăng hoặc mặt làm kín	Kiểm tra cánh, khung và liên kết
Hố ga trào cục bộ	Tắc tuyến hoặc sai cao độ	Kiểm tra tuyến nhánh và điểm đấu nối

Một hệ thống có thể đồng thời bị triều chặn xả, bồi lắng trong tuyến và thiếu năng lực bơm. Vì vậy, không nên chốt phương án chỉ dựa trên một dấu hiệu.

Cách khảo sát cống xả KCN bị triều dâng

Khảo sát cần bao phủ cả phía trong KCN và nguồn tiếp nhận bên ngoài. Mục tiêu là xác định thời điểm hướng dòng thay đổi, khả năng đóng mở của cửa van và nơi lưu trữ nước khi cửa xả phải đóng.

Đo mực nước hai phía

Cần ghi nhận:

• Mực nước phía trong cống.
• Mực nước sông hoặc kênh.
• Mực nước thấp nhất và cao nhất.
• Thời gian triều lên, triều xuống.
• Thời điểm mưa bắt đầu.
• Thời gian nước bắt đầu thoát chậm.
• Thời điểm xuất hiện dòng chảy ngược.

Dữ liệu theo thời gian giúp xác định ngập do triều hay do hệ thống phía trong quá tải.

Kiểm tra hiện trạng cống xả

Tại cửa xả cần khảo sát:

• Hình dạng và khẩu độ cống.
• Cao độ đáy và đỉnh cống.
• Kết cấu tường, mặt bích hoặc vị trí liên kết.
• Bùn, rác và vật cản.
• Tình trạng xói lở.
• Không gian lắp đặt cửa van.
• Lối tiếp cận để bảo trì.

Kiểm tra cửa van hiện hữu

Đối với van cửa lật hoặc cửa phai đang sử dụng, cần kiểm tra:

• Cánh van.
• Khung cửa.
• Bản lề và chốt.
• Gioăng làm kín.
• Cơ cấu nâng hạ.
• Hành trình đóng mở.
• Tình trạng ăn mòn.
• Khả năng vận hành thủ công khi mất điện.

Kiểm tra hồ và trạm bơm phía trong

Khi cửa xả đóng, nước mưa nội khu không thể tiếp tục thoát tự nhiên. Vì vậy, cần làm rõ:

• Hồ điều hòa còn bao nhiêu dung tích hữu dụng.
• Mực nước vận hành trước mưa.
• Trạm bơm có đủ lưu lượng và cột áp hay không.
• Có bơm dự phòng hay không.
• Đường ống đẩy ra vị trí nào.
• Nguồn điện có ổn định trong mưa lớn không.
• Bơm, cửa van và cảm biến có liên động hay không.

Nên dùng van cửa lật hay cửa phai tại cống xả?

Không có một loại cửa van phù hợp cho mọi cống xả. Việc lựa chọn phải căn cứ vào hình dạng cống, khẩu độ, chênh lệch mực nước và mức độ chủ động vận hành cần thiết.

Điều kiện công trình	Phương án nên xem xét
Cống tròn, cần dòng chảy một chiều	Van cửa lật tròn
Cống vuông hoặc chữ nhật	Van cửa lật vuông hoặc cửa phai
Cần tự đóng theo chênh lệch nước	Van cửa lật
Cần chủ động đóng, mở và điều tiết	Cửa phai
Cần cô lập tạm thời để bảo trì	Stoplog
Triều cao nhưng vẫn phải tiêu nước	Cửa van kết hợp trạm bơm
Nhiều cửa xả cần phối hợp	Cảm biến, PLC và HMI
Môi trường ăn mòn cao	Vật liệu theo đặc tính nguồn nước

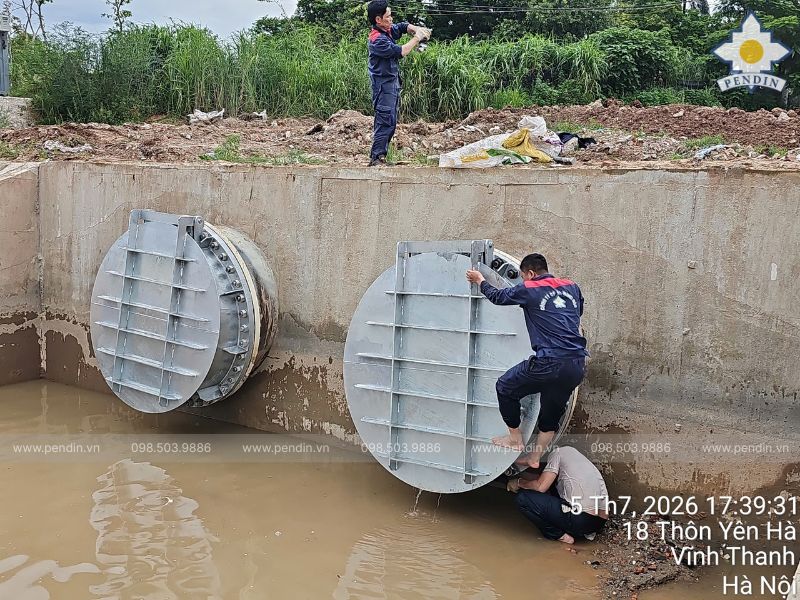

Van cửa lật

Van cửa lật hoạt động theo chênh lệch mực nước. Khi áp lực phía trong lớn hơn, cánh van mở để nước đi ra. Khi nước ngoài dâng, áp lực phía ngoài đẩy cánh đóng lại.

Thiết bị phù hợp với vị trí cần ngăn dòng ngược tự động và không yêu cầu điều tiết độ mở thường xuyên.

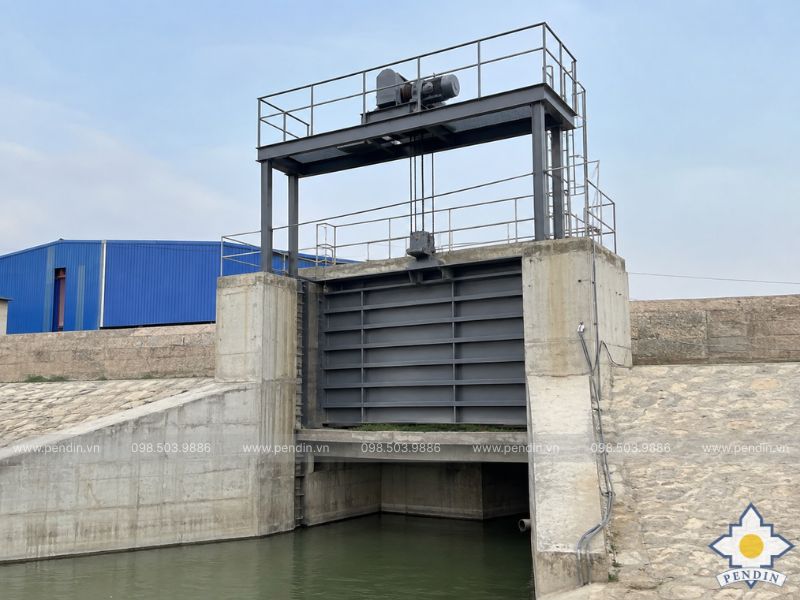

Cửa phai

Cửa phai phù hợp khi cần chủ động:

• Đóng hoàn toàn cửa xả.
• Điều chỉnh độ mở.
• Cô lập tuyến cống.
• Phối hợp với lịch triều.
• Liên động với trạm bơm.
• Điều khiển tại chỗ hoặc từ xa.

Cửa có thể vận hành bằng tay, máy nâng hạ hoặc motor tùy khẩu độ và yêu cầu dự án.

Giải pháp xử lý cống xả KCN bị triều dâng

Giải pháp hiệu quả phải vừa ngăn được nước ngoài đi vào, vừa duy trì khả năng tiêu thoát nước phía trong. Chỉ đóng cửa xả mà không có dung tích điều tiết hoặc bơm thay thế có thể làm ngập nội khu nhanh hơn khi mưa lớn.

Lắp cửa van ngăn nước chảy ngược

Van cửa lật hoặc cửa phai được lựa chọn theo:

• Hình dạng cống.
• Khẩu độ.
• Cao độ lắp đặt.
• Chênh lệch mực nước.
• Tải rác.
• Môi trường ăn mòn.
• Yêu cầu độ kín.
• Phương thức vận hành.

Trước cửa van có thể cần bố trí thiết bị chắn rác để hạn chế rác mắc tại mép cánh hoặc cơ cấu đóng mở.

Khôi phục khả năng điều tiết

Hồ điều hòa hoặc bể chứa tạm cần đủ dung tích tiếp nhận nước trong thời gian cửa xả bị đóng.

Phương án có thể gồm:

• Nạo vét bùn.
• Hạ mực nước trước mưa.
• Chia khoang điều tiết.
• Bổ sung cửa phai tại cửa vào, cửa ra.
• Liên động mực nước hồ với trạm bơm.
• Bổ sung cảnh báo mực nước cao.

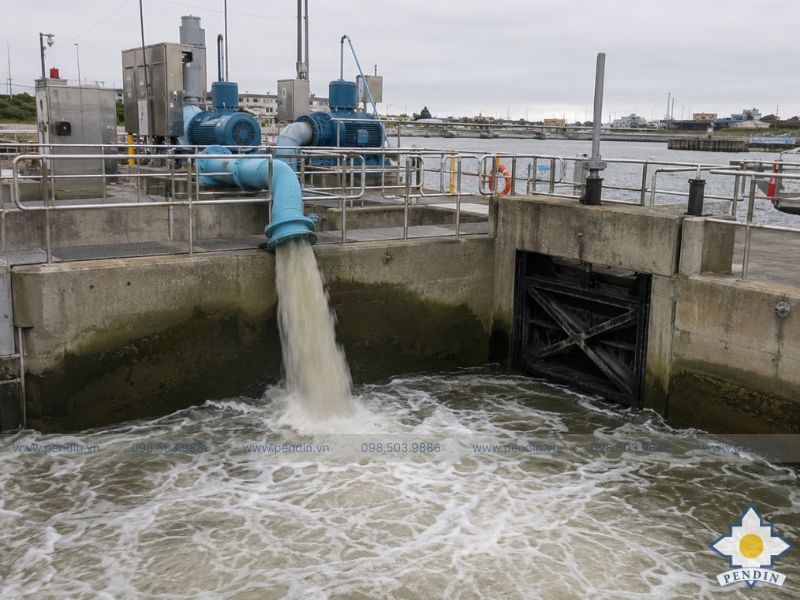

Bổ sung trạm bơm cưỡng bức

Khi không thể tiếp tục phụ thuộc vào thoát tự chảy, trạm bơm cần đưa nước qua tuyến xả trong thời gian triều cao.

Cấu hình phải kiểm tra đồng thời:

• Lưu lượng cần tiêu.
• Cột áp tại mực triều bất lợi.
• Dung tích hố bơm.
• Số lượng bơm chính và dự phòng.
• Đường ống đẩy.
• Van một chiều và van khóa.
• Nguồn điện dự phòng.
• Vị trí xả sau bơm.

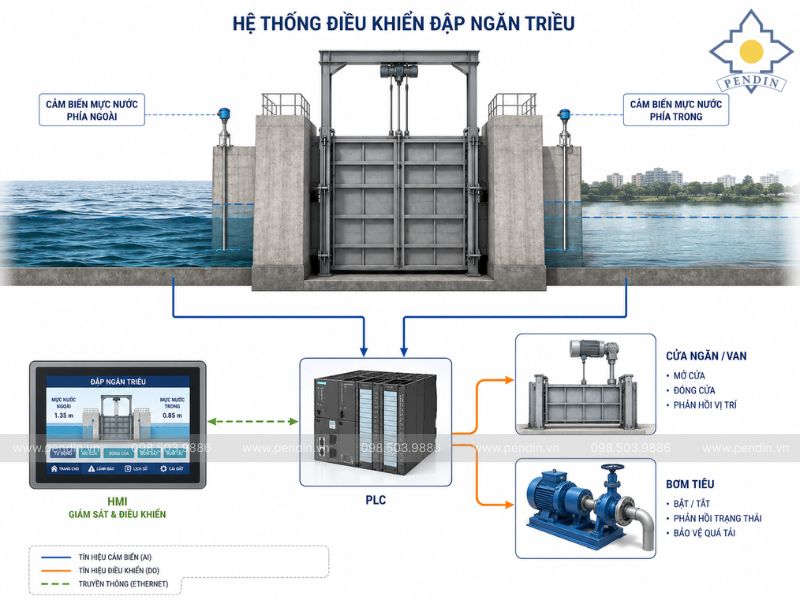

Đồng bộ cảm biến và tủ điều khiển

Hệ thống có thể sử dụng cảm biến mực nước phía trong và ngoài để quyết định trạng thái cửa van, máy bơm.

Kịch bản vận hành có thể gồm:

1. Triều thấp: mở cửa, ưu tiên thoát tự nhiên.
2. Triều bắt đầu dâng: theo dõi chênh lệch mực nước.
3. Nước ngoài cao hơn: đóng cửa ngăn triều.
4. Nước trong tiếp tục dâng: khởi động bơm theo cấp.
5. Bơm lỗi: chuyển sang bơm dự phòng và phát cảnh báo.
6. Triều rút: mở lại cửa khi đủ điều kiện an toàn.

Sơ đồ liên động:

Cảm biến mực nước hai phía → PLC → cửa phai hoặc cửa van → trạm bơm → HMI/SCADA.

Pendin triển khai cải tạo cửa xả như thế nào?

Pendin tiếp cận cửa xả như một phần của hệ thống thoát nước tổng thể. Phương án được xây dựng từ dữ liệu mực nước, hiện trạng cống, hồ điều hòa và trạm bơm.

Phạm vi triển khai có thể gồm:

1. Tiếp nhận bản vẽ và dữ liệu hiện trạng.
2. Khảo sát cống, mực nước và cửa van.
3. Xác định triều chặn xả hay nước chảy ngược.
4. Kiểm tra hồ điều hòa, bơm và đường ống.
5. Lựa chọn van cửa lật, cửa phai hoặc stoplog.
6. Thiết kế thiết bị theo khẩu độ thực tế.
7. Gia công khung, cánh van và máy nâng hạ.
8. Tích hợp cảm biến, PLC và HMI.
9. Lắp đặt, căn chỉnh và chạy thử.
10. Hướng dẫn vận hành theo mực nước hai phía.

Ngăn triều phải đi cùng phương án tiêu nước nội khu

Khi cống xả KCN bị triều dâng, lắp cửa van ngăn chiều mới chỉ giải quyết được dòng nước từ bên ngoài. Phương án hoàn chỉnh phải làm rõ nước mưa phía trong sẽ được lưu trữ và tiêu thoát bằng cách nào trong thời gian cửa xả đóng.

Hệ thống cần được triển khai theo chuỗi: Theo dõi mực nước → ngăn nước chảy ngược → điều tiết nước nội khu → bơm cưỡng bức → mở lại cửa khi triều rút.
