Cầu cào gạt bùn trung tâm: Cấu tạo & Ứng dụng bể lắng <20m

Trong thiết kế hệ thống xử lý nước thải, việc lựa chọn thiết bị thu gom bùn cho các bể lắng tròn đường kính trung bình (dưới 20m) hoặc bể nén bùn luôn là bài toán cân não về chi phí và hiệu suất kỹ thuật. Nếu sử dụng thiết bị dẫn động biên, chi phí đầu tư sẽ cao do kết cấu cầu dài, trong khi hiệu quả mang lại không vượt trội. Ngược lại, nếu cầu cào gạt bùn trung tâm không được tính toán kỹ lưỡng về mô-men xoắn và kết cấu trục, sự cố gãy trục hoặc quá tải hộp số là điều khó tránh khỏi khi nồng độ bùn tăng cao. Là nhà sản xuất thiết bị gốc (OEM) với năng lực làm chủ công nghệ cơ khí chính xác, Pendin mang đến giải pháp cầu cào dẫn động trung tâm (Center-Drive Scraper) được “may đo” theo tiêu chuẩn Châu Âu. Bài viết này sẽ phân tích sâu về cấu tạo chi tiết, nguyên lý truyền động và phạm vi ứng dụng, chứng minh tại sao đây là lựa chọn tối ưu cho các công trình xử lý nước thải quy mô vừa và nhỏ.

Tổng quan về kỹ thuật của Cầu cào trung tâm

Trong “gia đình” các thiết bị thu bùn đáy, cầu cào gạt bùn trung tâm chiếm giữ một vị trí độc tôn đối với phân khúc bể lắng có đường kính từ 4m đến 20m. Khác với người anh em “Cầu cào bán kính” (dùng cho bể lớn >20m) dựa vào lực kéo từ biên, cầu cào trung tâm hoạt động dựa trên nguyên lý truyền mô-men xoắn trực tiếp từ một động cơ đặt cố định tại tâm bể xuống hệ thống cánh tay cào bên dưới.

Sự khác biệt cốt lõi nằm ở đặc tính chịu tải. Do lực truyền động đi từ tâm ra biên thông qua trục đứng, thiết bị này có khả năng tạo ra mô-men xoắn rất lớn tại trục chính, giúp nó dễ dàng phá vỡ các cấu trúc bùn cô đặc (như trong bể nén bùn trọng lực) mà không bị trượt hay rung lắc. Tại Pendin, chúng tôi thiết kế dòng sản phẩm này không chỉ để “gạt bùn” mà còn để “nén bùn”, đảm bảo bùn thu được có nồng độ chất rắn cao nhất trước khi đi vào máy ép, giúp giảm thể tích bùn thải và tiết kiệm chi phí vận hành cho toàn nhà máy.

Phân tích chuyên sâu: Cấu tạo cơ khí (Mechanical Structure)

Một hệ thống cầu cào gạt bùn trung tâm hoàn chỉnh của Pendin được cấu thành từ 5 cụm chi tiết chính, được gia công chính xác và lắp ghép đồng bộ.

Cụm truyền động trung tâm (Center Drive Unit) – Trái tim của hệ thống

Đây là bộ phận quan trọng nhất, quyết định tuổi thọ và sức mạnh của thiết bị.

• Động cơ & Hộp số: Pendin sử dụng động cơ liền hộp số (Gearmotor) từ các thương hiệu G7 (Nord, SEW, Sumitomo…). Hộp số thường là loại bánh răng hành tinh (Planetary gear) hoặc trục vít bánh vít (Worm gear) có tỷ số truyền lớn, giúp giảm tốc độ quay xuống mức rất thấp (0.01 – 0.05 vòng/phút) nhưng tạo ra mô-men xoắn đầu trục cực đại (có thể lên tới 100.000 Nm tùy model).
• Ổ bi chà (Thrust Bearing): Toàn bộ trọng lượng của trục, cánh tay cào và lực cản của bùn đều đè lên ổ bi này. Pendin sử dụng ổ bi chà đũa hoặc bi cầu tiếp xúc góc kích thước lớn, được ngâm trong bể dầu bôi trơn kín, đảm bảo vận hành êm ái hàng chục năm mà không cần bảo trì thường xuyên.
• Cơ cấu bảo vệ quá tải (Torque Control): Để bảo vệ hộp số khỏi bị vỡ khi kẹt bùn, Pendin trang bị hệ thống bảo vệ kép:
  • Cơ khí: Chốt cắt an toàn (Shear pin) sẽ tự gãy để ngắt kết nối khi lực cản vượt quá giới hạn thiết kế.
  • Điện tử: Cảm biến giám sát mô-men xoắn (Torque monitor) gửi tín hiệu về PLC/SCADA để dừng động cơ và báo động khi dòng điện tăng đột biến.

Trục trung tâm và Lồng quay (Center Shaft / Torque Cage)

Tùy vào đường kính bể và tải trọng bùn, Pendin áp dụng hai thiết kế trục truyền động:

• Trục đặc/Trục ống (Solid/Tube Shaft): Dành cho bể đường kính nhỏ (<10m). Trục được chế tạo từ thép đúc hoặc ống thép đúc dày, đảm bảo độ cứng vững, không bị cong vênh khi chịu lực xoắn.
• Lồng quay (Torque Cage): Dành cho bể đường kính lớn (10-20m). Thay vì một trục đơn, chúng tôi sử dụng kết cấu khung giàn không gian dạng lồng (Cage) bao quanh trụ bê tông trung tâm. Thiết kế này giúp tăng mô-men quán tính, giảm trọng lượng thiết bị và tăng độ ổn định khi vận hành.

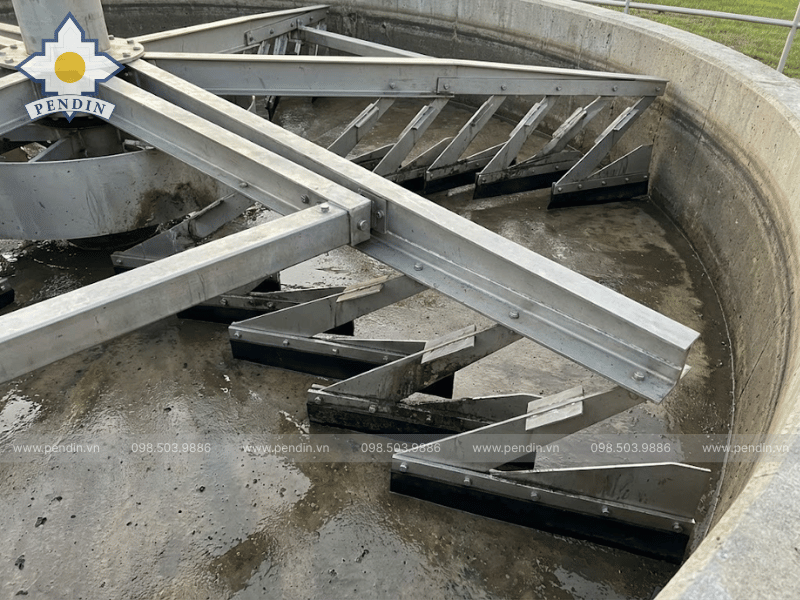

Cánh tay cào và Lưỡi gạt (Rake Arms & Scraper Blades)

Đây là bộ phận trực tiếp làm việc với bùn đáy.

• Khung tay cào: Được liên kết với trục trung tâm bằng khớp nối bu-lông cường độ cao. Kết cấu khung dạng dàn thép hình V hoặc ống hộp Inox 304/316, đảm bảo độ cứng vững tuyệt đối.
• Công nghệ lưỡi gạt Logarit: Như đã đề cập ở các bài viết trước, Pendin áp dụng công nghệ bố trí lưỡi gạt theo đường xoắn ốc Logarit (Logarithmic Spiral). Các lưỡi gạt được đặt chéo góc một cách khoa học, giúp bùn được cuốn liên tục vào hố thu trung tâm theo quãng đường ngắn nhất.
• Vật liệu lưỡi gạt: Lưỡi gạt tiêu chuẩn làm bằng Inox 304/316. Phía dưới lưỡi gạt được lắp thêm dải cao su EPDM hoặc Neoprene (Squeegees) có khả năng đàn hồi. Dải cao su này giúp quét sạch lớp bùn mỏng sát đáy bể mà không mài mòn mặt sàn bê tông.

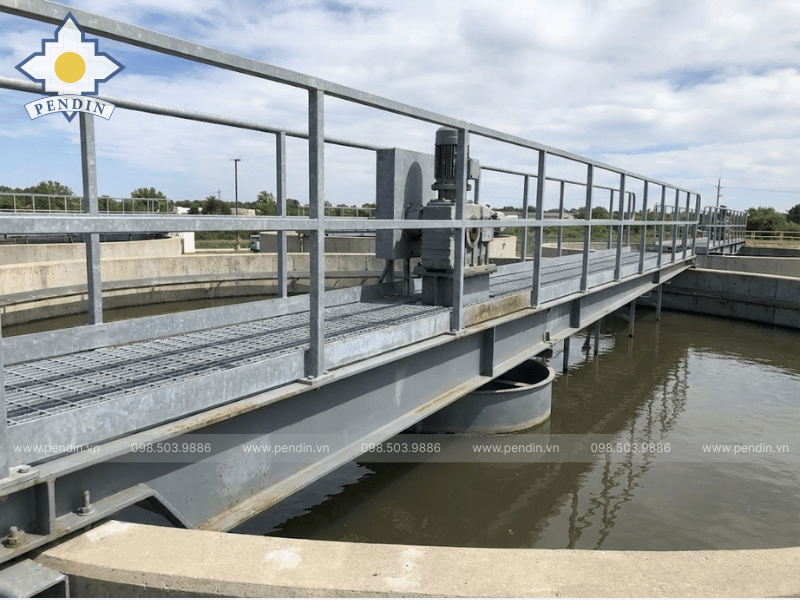

Cầu công tác cố định (Fixed Bridge / Walkway)

Khác với cầu cào bán kính (cầu di chuyển), cầu công tác của cầu cào gạt bùn trung tâm là cố định, bắc ngang qua bể để đỡ cụm truyền động và làm lối đi cho nhân viên vận hành.

• Kết cấu: Dầm thép I, H hoặc khung giàn (Truss) chịu lực.
• Sàn thao tác: Lát tấm Grating mạ kẽm hoặc Composite chống trượt.
• Lan can: Tay vịn an toàn theo tiêu chuẩn ISO.
• Vật liệu: Thép SS400 sơn Epoxy 3 lớp (1 lớp lót giàu kẽm, 2 lớp phủ) để chống ăn mòn trong môi trường hơi hóa chất, hoặc Inox 304 cho các công trình yêu cầu cao về thẩm mỹ và vệ sinh (như thực phẩm, nước cấp).

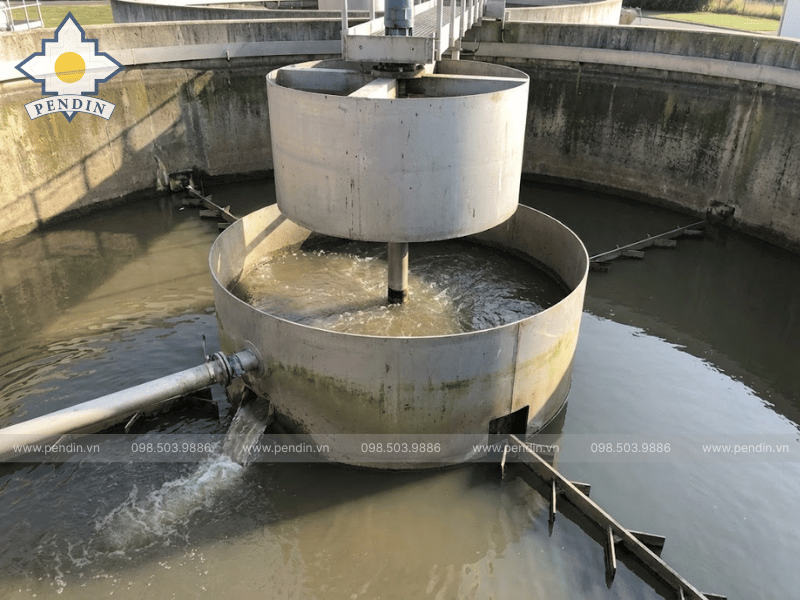

Ống trung tâm phân phối (Feedwell / Energy Dissipation Inlet)

Mặc dù là bộ phận tĩnh, nhưng Feedwell đóng vai trò quyết định đến hiệu suất lắng. Nước thải đi vào tâm bể thường có vận tốc lớn, gây xáo trộn bùn.

• Chức năng: Feedwell của Pendin (thường là trụ tròn hở đáy bao quanh trục) có nhiệm vụ triệt tiêu động năng dòng chảy vào (Energy Dissipation), hướng dòng nước đi xuống nhẹ nhàng và phân phối đều ra toàn bộ tiết diện bể.
• Thiết kế: Kích thước Feedwell được tính toán dựa trên lưu lượng (thường đường kính Feedwell = 15-20% đường kính bể) để tối ưu hóa vùng keo tụ bông cặn (Flocculation zone).

Nguyên lý vận hành và Logic điều khiển

Cầu cào gạt bùn trung tâm hoạt động theo nguyên lý cơ học đơn giản nhưng cần sự chính xác cao trong điều khiển. Nước thải sau khi qua ống phân phối trung tâm sẽ lắng cặn xuống đáy. Động cơ tại tâm bể quay chậm (tốc độ được điều chỉnh qua biến tần VFD), truyền lực làm quay hệ thống cánh tay cào.

Các lưỡi gạt nghiêng sẽ “lùa” bùn từ biên vào hố thu bùn (Sludge Hopper) nằm sâu dưới tâm bể. Từ đây, bơm bùn hoặc áp lực thủy tĩnh sẽ đẩy bùn ra ngoài. Đồng thời, một hệ thống gạt váng (Skimmer) gắn trên mặt nước sẽ quay cùng trục, gom váng nổi vào hố thu váng (Scum box).

Hệ thống điều khiển thông minh của Pendin:

• Chế độ chạy liên tục: Dùng cho bể lắng sơ cấp hoặc bể nén bùn tải lượng lớn.
• Chế độ chạy định kỳ (Timer): Dùng cho bể lắng thứ cấp tải lượng thấp, giúp tiết kiệm điện năng và tăng độ cô đặc của bùn.
• Chế độ bảo vệ kẹt: Khi mô-men xoắn tăng lên 80%, đèn báo động vàng sáng. Khi đạt 100% (kẹt thực sự), máy dừng khẩn cấp và báo động đỏ. Pendin có tùy chọn tích hợp chức năng “Auto-Lift” (Tự động nâng dàn cào) để giải phóng tải trọng khi khởi động lại sau sự cố (Option cao cấp).

Phạm vi ứng dụng tối ưu: Khi nào nên chọn Cầu cào trung tâm?

Dựa trên kinh nghiệm thực chiến tại hàng trăm dự án, Pendin khuyến nghị sử dụng cầu cào gạt bùn trung tâm trong các trường hợp sau:

1. Bể lắng tròn có đường kính từ 6m đến 20m Ở kích thước này, cầu cào trung tâm kinh tế hơn cầu cào bán kính vì kết cấu cầu đỡ ngắn, đơn giản và không cần hệ thống đường chạy (ray, bánh xe) phức tạp trên thành bể.
2. Bể nén bùn trọng lực (Gravity Sludge Thickener) Đây là ứng dụng “sân nhà” của thiết bị này. Bể nén bùn chứa lớp bùn rất dày (nồng độ 3-6%) và nặng. Cầu cào bán kính thường không đủ lực bám (dễ bị trượt bánh) để đẩy lớp bùn này. Ngược lại, cầu cào trung tâm với trục dẫn động trực tiếp có thể tạo ra lực xoắn khổng lồ để “cày” qua lớp bùn đặc, đồng thời các thanh tréo trên khung cào (Pickets) giúp thoát nước (Dewatering), tăng hiệu quả nén.
3. Các bể lắng yêu cầu kín khí (Covered Tanks) Đối với các trạm xử lý nước thải yêu cầu kiểm soát mùi tuyệt đối (đặt gần khu dân cư), bể lắng cần có nắp đậy (Cover). Cầu cào trung tâm là lựa chọn duy nhất vì toàn bộ hệ thống chuyển động nằm bên dưới nắp, chỉ có động cơ nằm trên, dễ dàng làm kín. Cầu cào bán kính di chuyển trên thành bể sẽ không thể lắp nắp đậy kín hoàn toàn.

Ưu điểm cạnh tranh của thiết bị Pendin (USP)

Tại sao các nhà thầu lớn tin dùng cầu cào gạt bùn trung tâm do Pendin sản xuất thay vì hàng nhập khẩu?

1. Chất lượng vật liệu chuẩn CO/CQ: Trong môi trường nước thải, ăn mòn là kẻ thù số 1. Pendin cam kết sử dụng Inox 304/316 nhập khẩu từ Posco/Hyundai/Outokumpu có chứng chỉ xuất xứ rõ ràng. Các mối hàn được thực hiện bởi thợ hàn 6G và được xử lý thụ động hóa (Passivation) kỹ lưỡng để khôi phục lớp màng Crom bảo vệ.
2. Thiết kế bằng phần mềm mô phỏng (FEA): Chúng tôi không thiết kế theo kinh nghiệm chủ quan. Mọi chi tiết từ trục, khung cào đến dầm cầu đều được kiểm tra ứng suất và biến dạng bằng phần mềm Phân tích phần tử hữu hạn (Finite Element Analysis – FEA). Điều này đảm bảo thiết bị đủ bền để chịu được các tình huống sự cố khắc nghiệt nhất mà không bị dư thừa vật liệu gây lãng phí.
3. Dịch vụ “May đo” và Lắp đặt trọn gói: Pendin khảo sát hiện trạng bể bê tông của khách hàng (độ nghiêng đáy, độ tròn của thành bể) để chế tạo thiết bị vừa khít. Chúng tôi cung cấp dịch vụ lắp đặt, căn chỉnh thăng bằng (Alignment) và chạy thử tải (Commissioning) trọn gói. Một hệ thống được lắp đặt chuẩn xác bởi chính nhà sản xuất sẽ vận hành êm ái hơn nhiều so với việc thuê đội cơ khí ngoài lắp đặt thiết bị nhập khẩu.

Kết luận

Cầu cào gạt bùn trung tâm là giải pháp kỹ thuật hoàn hảo cho các bể lắng trung tâm quy mô vừa và bể nén bùn, nơi yêu cầu sự ổn định và mô-men xoắn lớn. Việc lựa chọn thiết bị của Pendin không chỉ đảm bảo hiệu suất thu gom bùn tối đa nhờ công nghệ lưỡi gạt Logarit mà còn mang lại sự an tâm tuyệt đối về độ bền cơ khí và dịch vụ hỗ trợ kỹ thuật 24/7. Đừng để những sự cố gãy trục hay kẹt bùn làm gián đoạn quy trình xử lý của bạn. Hãy đầu tư vào một hệ thống thu bùn chất lượng, được chế tạo bởi những chuyên gia am hiểu nhất về cơ khí môi trường. Liên hệ ngay với Pendin để nhận bản vẽ thiết kế chi tiết và báo giá tối ưu cho dự án của bạn.
