Bảo trì thiết bị trạm bơm gồm những hạng mục nào?

Một trạm bơm có thể vẫn chạy nhưng năng lực thực tế đã giảm dần do song chắn bị bám rác, bơm rung nhiều hơn, đường ống xuất hiện rò rỉ, cửa van vận hành nặng hoặc cảm biến mực nước bắt đầu sai lệch. Nếu chỉ chờ đến khi thiết bị dừng hẳn mới xử lý, một lỗi nhỏ có thể ảnh hưởng đến cả chuỗi vận hành. Vì vậy, tại Pendin, bảo trì thiết bị trạm bơm không được hiểu đơn giản là bảo dưỡng riêng máy bơm. Chúng tôi kiểm tra theo toàn bộ hành trình của dòng nước: cửa lấy nước → chắn và thu rác → vùng hút → cụm bơm → đường ống → van → cửa xả → nâng hạ → cảm biến → PLC/HMI. Mục tiêu của bảo trì là phát hiện sự suy giảm trước khi nó trở thành sự cố gây gián đoạn toàn trạm.

Vì sao bảo trì trạm bơm không chỉ là bảo dưỡng máy bơm?

Máy bơm là thiết bị trung tâm nhưng hiệu quả của tổ máy phụ thuộc rất lớn vào các thiết bị nằm trước và sau nó. Một bơm vẫn ở trạng thái tốt nhưng song chắn bị nghẹt, van không mở đủ hoặc đường ống có tổn thất bất thường thì lưu lượng thực tế vẫn có thể giảm.

Các nhóm cần được kiểm tra đồng thời gồm:

Nhóm thiết bị	Nội dung cần theo dõi
Song chắn rác	Rác bám, cong thanh, ăn mòn, liên kết
Máy/gầu vớt rác	Cơ cấu thu gom, truyền động, hành trình
Máy bơm	Rung, ồn, nhiệt độ, rò rỉ, khả năng làm việc
Động cơ	Dòng điện, nhiệt độ, ổ bi, cách điện
Đường ống	Rò rỉ, rung, mặt bích, giá đỡ
Van	Độ kín, hành trình đóng mở
Cửa phai/stoplog	Gioăng, ray dẫn hướng, cơ cấu vận hành
Thiết bị nâng hạ	Cáp/xích, phanh, hành trình
Cảm biến	Độ ổn định tín hiệu, đầu đo
PLC/HMI	I/O, alarm, interlock, Auto/Manual

Một chương trình bảo trì tốt phải nhìn được mối liên hệ giữa các hạng mục này thay vì kiểm tra từng thiết bị một cách tách biệt.

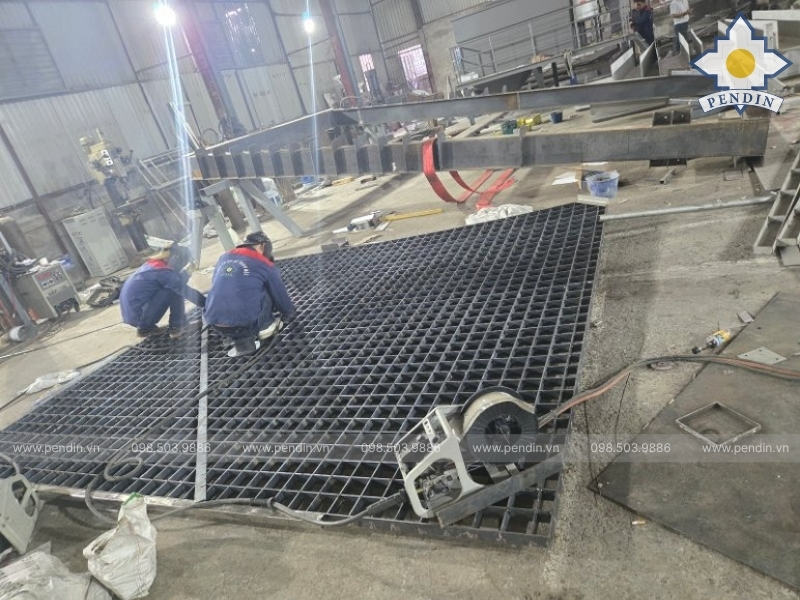

Bảo trì song chắn rác và hệ thống thu gom rác

Khu vực cửa lấy nước là lớp bảo vệ đầu tiên của trạm. Nếu rác không được kiểm soát tốt, năng lực cấp nước cho bơm có thể suy giảm trước cả khi máy bơm xuất hiện lỗi. Pendin tập trung kiểm tra tình trạng cơ khí và khả năng duy trì đường dòng thông thoáng.

Song chắn rác

Các vị trí cần quan sát gồm:

• lượng rác bám trên bề mặt;
• thanh chắn bị cong hoặc biến dạng;
• ăn mòn tại khung và liên kết;
• khe chắn thay đổi do biến dạng;
• bulông hoặc điểm neo bị lỏng;
• vật thể lớn mắc tại chân song.

Nếu rác tích tụ thường xuyên, không nên chỉ tăng tần suất vệ sinh mà cần kiểm tra lại tải rác và phương án thu gom.

Gầu và máy vớt rác

Đối với hệ thống thu rác cơ giới, cần kiểm tra:

• cơ cấu thu gom;
• hành trình làm việc;
• xích, trục hoặc bộ truyền;
• motor hộp giảm tốc;
• điểm bôi trơn;
• vật thể mắc kẹt;
• vị trí xả rác;
• tín hiệu hành trình nếu có trong cấu hình.

Máy thường xuyên quá tải có thể không phải do motor yếu mà do tải rác thực tế đã khác với điều kiện thiết kế ban đầu.

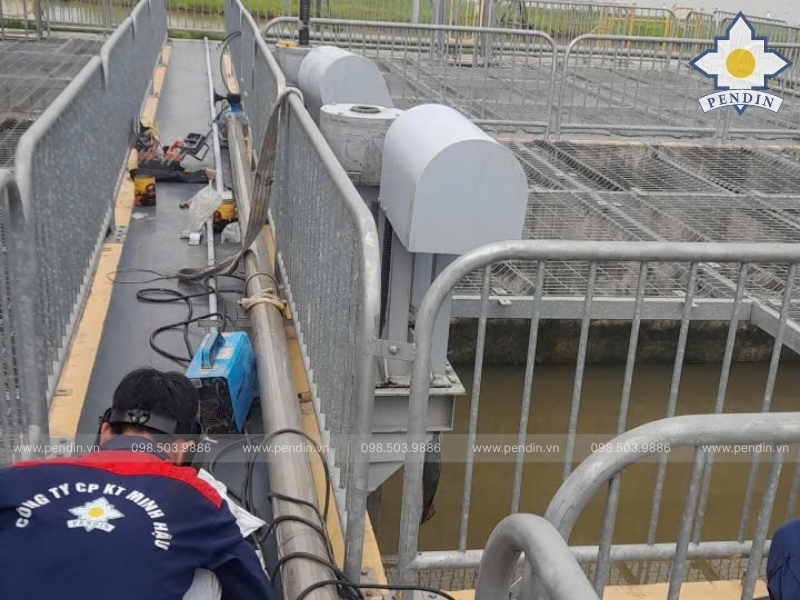

Kiểm tra cụm máy bơm và động cơ

Không nên đợi máy bơm dừng hoàn toàn mới tiến hành kiểm tra. Nhiều dấu hiệu suy giảm xuất hiện trước dưới dạng rung, tiếng ồn, nhiệt độ hoặc thay đổi khả năng bơm.

Pendin kết hợp thông tin vận hành với tình trạng cơ khí để khoanh vùng nguyên nhân.

Các dấu hiệu cần theo dõi:

• rung tăng so với trạng thái bình thường;
• tiếng ồn bất thường;
• nhiệt độ tăng;
• rò rỉ tại các vị trí liên quan;
• dòng điện thay đổi bất thường;
• thời gian bơm kéo dài hơn;
• lưu lượng hoặc áp lực giảm;
• máy khởi động nhưng khả năng tiêu nước kém hơn.

Điểm quan trọng là không mặc định mọi biểu hiện đều bắt nguồn từ chính máy bơm. Ví dụ, Q giảm còn có thể liên quan tới: song chắn bị nghẹt → vùng hút không tốt → đường ống tăng tổn thất → van không mở đủ → cửa xả bị khống chế. Vì vậy, kiểm tra tổ máy phải đặt trong toàn bộ hệ thống.

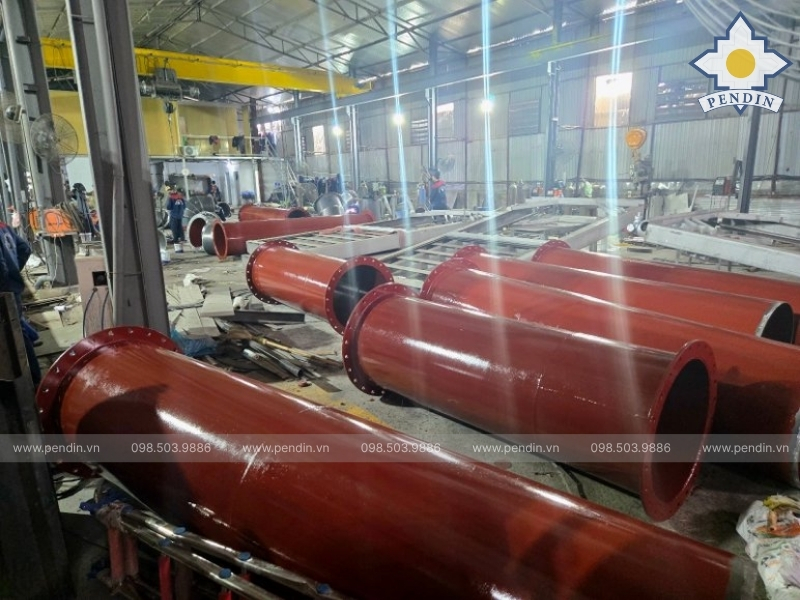

Bảo trì ống lồng, giếng giả và vùng hút

Các thiết bị tại vùng hút thường khó quan sát hơn nhưng lại ảnh hưởng trực tiếp đến điều kiện làm việc của máy bơm. Nếu dòng vào xuất hiện xoáy, khí hoặc rác tích tụ, bơm có thể rung dù phần cơ khí của máy chưa hỏng.

Nội dung kiểm tra tùy cấu hình công trình có thể gồm:

• vật thể lạ trong khu vực hút;
• cặn bám;
• tình trạng ống lồng;
• độ ổn định của các chi tiết dẫn hướng;
• liên kết của giếng giả;
• kết cấu tăng cứng;
• dấu hiệu ăn mòn;
• khoảng hở quanh cụm bơm;
• hiện tượng xoáy hoặc hút khí.

Với trạm cải tạo hoặc đã vận hành lâu năm, hình học vùng hút cũng cần được xem lại nếu máy thường xuyên rung hoặc không đạt năng lực mong muốn.

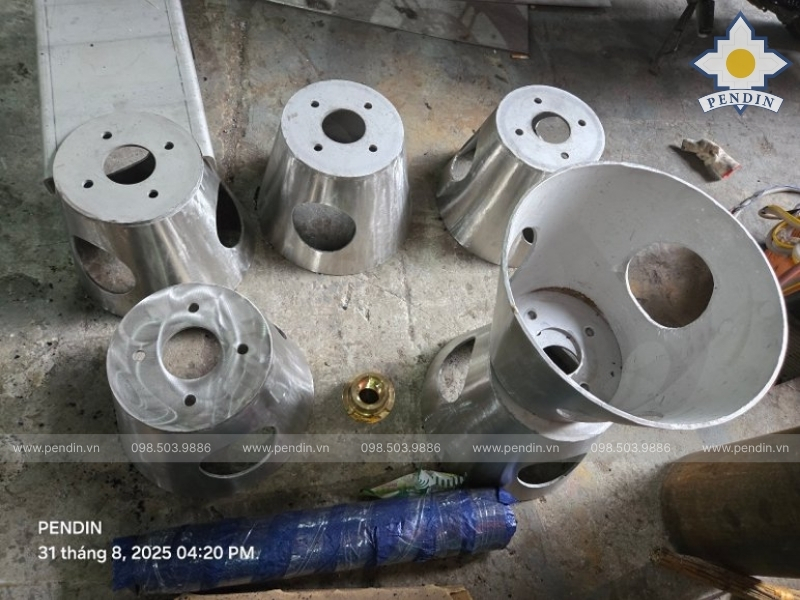

Kiểm tra đường ống, mặt bích và giá đỡ

Đường ống trạm bơm thường chịu tải trọng, rung và biến động áp lực trong quá trình vận hành. Những sai lệch nhỏ tại mặt bích hoặc giá đỡ có thể phát triển thành rò rỉ hoặc biến dạng lớn hơn nếu không được xử lý sớm.

Pendin kiểm tra cả tình trạng kín nước và khả năng giữ ổn định tuyến.

Các vị trí cần chú ý:

• mối hàn;
• mặt bích;
• gioăng;
• bulông;
• spool;
• khớp nối;
• côn và cút;
• gối đỡ;
• giá treo;
• lớp bảo vệ bề mặt.

Một số dấu hiệu cần xử lý sớm gồm rỉ nước quanh mặt bích, đường ống rung nhiều hơn trước, giá đỡ lỏng hoặc xuất hiện dấu hiệu chuyển vị.

Bảo trì van trên đường ống

Van chỉ thực sự có giá trị khi đóng mở đúng chức năng và đạt độ kín cần thiết. Một van lâu ngày không vận hành có thể gặp tình trạng kẹt cơ cấu hoặc đóng không hết hành trình.

Tùy loại van, nội dung kiểm tra có thể gồm:

• tình trạng thân van;
• độ kín;
• gioăng hoặc bề mặt làm kín;
• hành trình đóng mở;
• cơ cấu truyền động;
• bulông liên kết;
• khả năng thao tác;
• tín hiệu trạng thái nếu được tích hợp điều khiển.

Đặc biệt với van một chiều, cần quan tâm khả năng đóng khi dòng có xu hướng quay ngược. Với van cô lập, cần bảo đảm thiết bị vẫn có khả năng thực hiện đúng nhiệm vụ khi cần tách một đoạn tuyến để bảo trì.

Kiểm tra cửa phai, stoplog và cơ cấu nâng hạ

Các thiết bị kiểm soát dòng thường chỉ được vận hành ở một số thời điểm nhất định. Chính vì tần suất sử dụng thấp, nếu không kiểm tra định kỳ có thể đến lúc cần đóng cửa mới phát hiện cơ cấu bị kẹt.

Pendin kiểm tra đồng thời phần cửa, dẫn hướng và cơ cấu vận hành.

Đối với cửa phai trục vít, các hạng mục có thể gồm:

• cánh cửa;
• khung;
• gioăng;
• ray dẫn hướng;
• cơ cấu trục vít;
• motor hộp giảm tốc dẫn động trục vít;
• điểm liên kết;
• hành trình đóng mở.

Đối với cấu hình xi lanh thủy lực, việc kiểm tra tập trung vào bộ nguồn thủy lực, van, đường dầu và cơ cấu xi lanh theo thiết kế. Với stoplog, cần kiểm tra khả năng nâng hạ, bề mặt làm kín và tình trạng ray dẫn hướng.

Kiểm tra thiết bị nâng hạ

Pa lăng, tời hoặc kết cấu nâng có thể ít hoạt động nhưng lại trở thành thiết bị bắt buộc khi cần tháo một máy bơm, van hoặc cấu kiện lớn.

Việc kiểm tra cần bám theo loại thiết bị và hướng dẫn nhà sản xuất, trong đó chú ý:

• cáp hoặc xích;
• móc;
• phanh;
• bộ truyền động;
• hành trình;
• điểm treo;
• dầm hoặc monorail;
• công tắc giới hạn nếu được trang bị.

Thiết bị nâng phải sẵn sàng trước khi có nhu cầu sửa chữa chứ không nên đợi đến khi phải tháo máy mới thử vận hành.

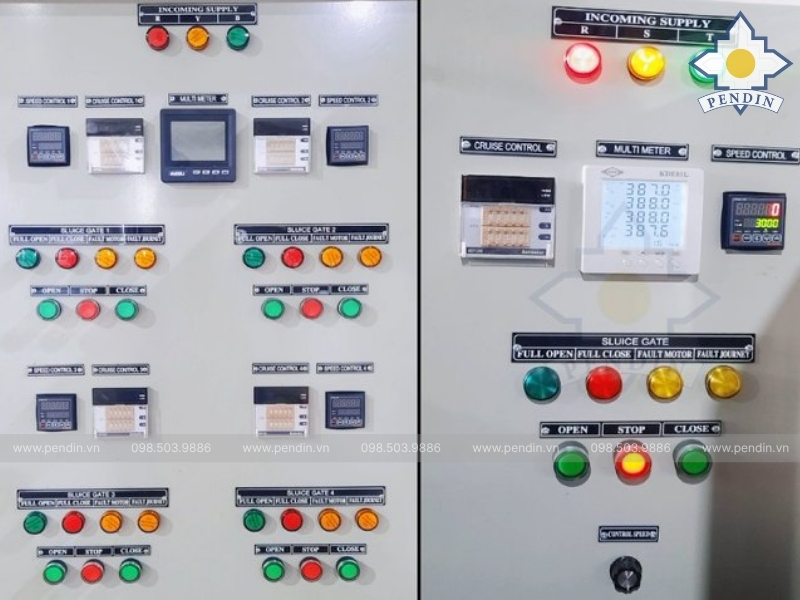

Bảo trì cảm biến, tủ điện, PLC và HMI

Trong trạm tự động, lỗi cơ khí không phải nguyên nhân duy nhất làm hệ thống ngừng hoạt động. Một tín hiệu mực nước sai hoặc interlock không được thỏa mãn cũng có thể khiến máy bơm không nhận lệnh chạy. Vì vậy, Pendin kiểm tra theo chuỗi: cảm biến → tín hiệu → I/O → PLC → lệnh thiết bị → phản hồi trạng thái → HMI

Các nội dung cần xem xét gồm:

• cảm biến mực nước;
• cảm biến áp suất hoặc lưu lượng nếu có;
• đầu nối;
• dây tín hiệu;
• trạng thái input/output;
• relay và thiết bị đóng cắt;
• Auto/Manual;
• Local/Remote;
• cảnh báo;
• interlock;
• màn hình HMI;
• lịch sử lỗi nếu hệ thống có lưu dữ liệu.

Không nên chỉ vệ sinh tủ rồi coi như đã bảo trì hệ thống điều khiển.

Nên bảo trì theo lịch hay theo tình trạng thiết bị?

Một chu kỳ cố định không phù hợp cho tất cả các thiết bị và mọi trạm. Thiết bị vận hành liên tục trong mùa mưa sẽ có mức độ hao mòn khác hẳn một tổ máy chủ yếu ở trạng thái dự phòng. Pendin ưu tiên kết hợp ba nguồn dữ liệu: thời gian → số giờ vận hành → tình trạng thực tế

Bảo trì phòng ngừa

Thực hiện trước khi thiết bị xuất hiện hư hỏng lớn, dựa trên:

• lịch vận hành;
• số giờ làm việc;
• khuyến nghị nhà sản xuất;
• lịch sử bảo trì.

Bảo trì theo tình trạng

Được kích hoạt khi xuất hiện xu hướng bất thường như:

• rung tăng;
• nhiệt độ tăng;
• Q giảm;
• áp lực thay đổi;
• tiếng ồn mới xuất hiện;
• cửa chạy chậm;
• cảm biến bắt đầu sai lệch.

Sửa chữa khi hỏng

Khi thiết bị đã mất chức năng, công việc chuyển sang xử lý sự cố. Đây là tình huống nên hạn chế đối với các trạm cần duy trì khả năng vận hành liên tục. Mục tiêu của bảo trì không phải sửa thật nhanh sau khi thiết bị hỏng mà là phát hiện quá trình suy giảm trước khi nó làm gián đoạn toàn trạm.

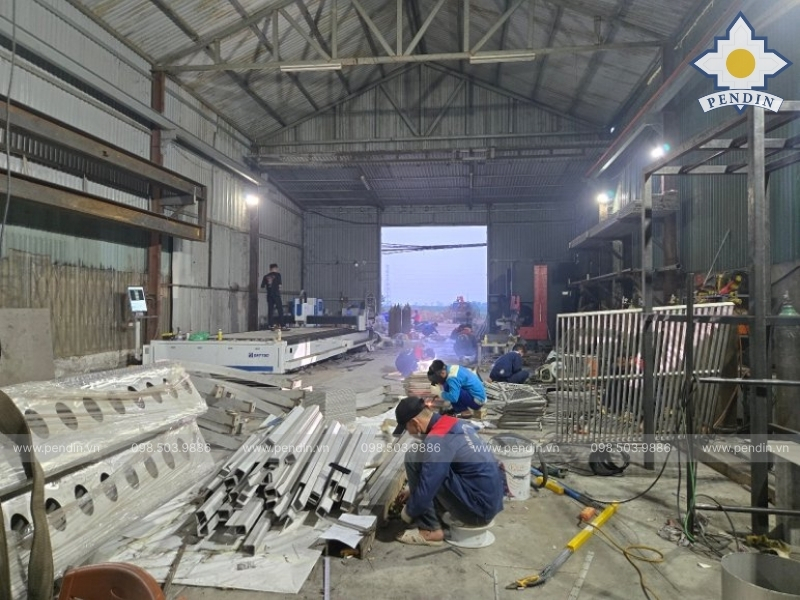

Dấu hiệu nào cho thấy thiết bị cần kiểm tra ngay?

Một số biểu hiện không nên chờ đến lịch bảo dưỡng tiếp theo. Chúng có thể là tín hiệu cho thấy hệ thống đang thay đổi so với trạng thái vận hành bình thường.

Hiện tượng	Hạng mục cần kiểm tra
Bơm rung tăng	vùng hút, căn chỉnh, ổ bi, giá đỡ
Bơm nóng	tải, ổ bi, điều kiện vận hành
Q giảm	song chắn, vùng hút, bơm, đường ống
Áp lực bất thường	tuyến ống, van, điểm làm việc
Mặt bích rò	gioăng, bulông, độ đồng tâm
Van đóng không kín	bề mặt làm kín, gioăng, cơ cấu
Cửa phai chạy nặng	ray, trục vít, cơ cấu dẫn động
Máy vớt rác quá tải	rác mắc, tải rác, truyền động
Mực nước hiển thị sai	đầu đo, dây tín hiệu, cảm biến
Auto không chạy	I/O, interlock, PLC

Không nên xử lý chỉ dựa trên một hiện tượng. Cần kiểm tra quan hệ giữa thiết bị đang báo lỗi với các thiết bị trước và sau nó.

Trước mùa mưa cần kiểm tra những gì?

Với trạm tiêu và trạm chống ngập, khoảng thời gian trước mùa mưa là lúc cần xác nhận toàn bộ hệ thống đã sẵn sàng. Nếu chỉ chạy thử máy bơm mà bỏ qua cửa lấy nước, cửa xả hoặc điều khiển thì vẫn còn nhiều điểm rủi ro.

Các nhóm Pendin ưu tiên kiểm tra gồm:

• vệ sinh song chắn và khu vực hút;
• thử hoạt động thiết bị vớt rác;
• chạy thử từng tổ máy;
• kiểm tra đường ống và van;
• thử cửa kiểm soát dòng;
• kiểm tra thiết bị nâng;
• xác nhận tín hiệu cảm biến;
• kiểm tra Auto/Manual;
• thử logic chạy nhiều tổ máy;
• kiểm tra alarm và interlock;
• kiểm tra nguồn dự phòng nếu hệ thống được thiết kế có nguồn này.

Không nên đợi đến khi mưa lớn mới phát hiện một tổ máy hoặc một tín hiệu điều khiển không sẵn sàng.

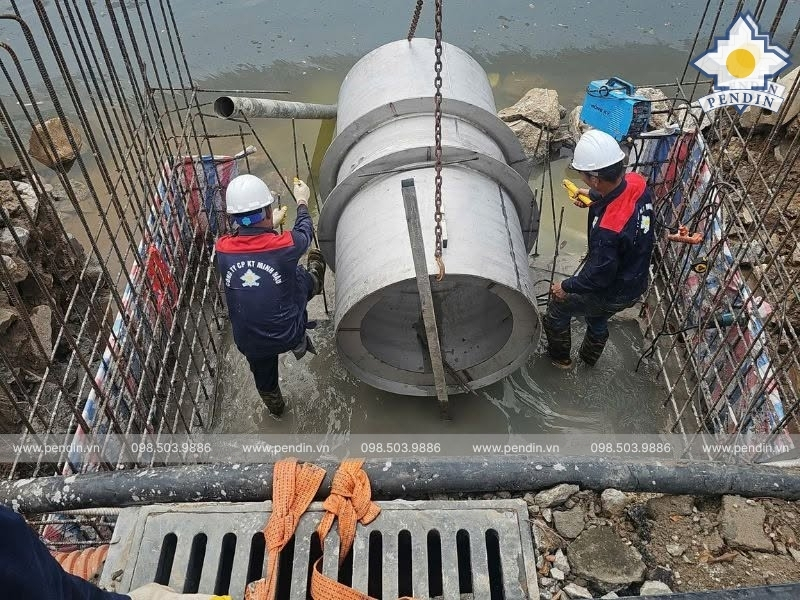

Khi nào chỉ cần bảo trì, khi nào phải sửa hoặc thay?

Không phải thiết bị xuống cấp đều phải thay mới. Pendin đánh giá tình trạng trước khi lựa chọn phương án xử lý nhằm tận dụng các cấu kiện còn phù hợp.

Có thể chia thành bốn hướng:

Tình trạng	Hướng xử lý
Bẩn, lỏng, thiếu bôi trơn nhưng thiết bị còn tốt	Bảo dưỡng
Chi tiết hao mòn cục bộ	Sửa hoặc thay chi tiết
Thiết bị suy giảm nhưng kết cấu chính còn phù hợp	Đại tu/cải tạo
Không còn đáp ứng nhiệm vụ mới	Thay thế
Nhiều thiết bị cùng tạo thành nút thắt	Đánh giá cải tạo toàn trạm

Nguyên tắc của Pendin là: giữ lại → sửa chữa/cải tạo → thay thế → bổ sung thay vì mặc định thay toàn bộ thiết bị cũ.

Quy trình Pendin kiểm tra và bảo trì thiết bị trạm bơm

Một đợt bảo trì hiệu quả cần bắt đầu từ thông tin vận hành chứ không phải bắt đầu bằng việc tháo thiết bị. Nhật ký, lỗi gần đây và phản ánh của người vận hành là dữ liệu giúp khoanh vùng nhanh hơn.

Pendin triển khai theo trình tự: tiếp nhận hồ sơ → khảo sát hiện trạng → kiểm tra vận hành → đánh giá tình trạng → xác định phạm vi → cô lập hạng mục → bảo trì/sửa chữa → căn chỉnh → chạy thử → bàn giao

Kiểm tra trước khi tháo thiết bị

Trước tiên cần xác nhận:

• hiện tượng đang gặp;
• thông số vận hành;
• trạng thái trước khi bảo trì;
• khả năng cô lập;
• không gian nâng hạ;
• thiết bị liên quan.

Thực hiện theo từng nhóm

Pendin tách rõ cơ khí, đường ống, cửa van, điện và điều khiển nhưng vẫn kiểm soát interface giữa các nhóm.

Chạy thử sau bảo trì

Sau khi hoàn thiện, thiết bị cần được đưa trở lại trạng thái vận hành và kiểm tra theo đúng phạm vi đã xử lý. Với hệ liên động, không chỉ chạy riêng thiết bị mà còn phải kiểm tra trình tự liên quan nếu nằm trong phạm vi dự án.

Hồ sơ sau bảo trì nên ghi nhận những gì?

Dữ liệu sau mỗi lần bảo trì rất quan trọng cho lần kiểm tra tiếp theo. Nếu chỉ sửa xong rồi không ghi lại, đội vận hành sẽ mất lịch sử để đánh giá tốc độ xuống cấp.

Hồ sơ nên ghi nhận:

• tên thiết bị;
• vị trí;
• tình trạng trước bảo trì;
• hạng mục đã thực hiện;
• phụ tùng hoặc vật tư đã thay;
• thông số kiểm tra sau xử lý;
• vấn đề còn tồn tại;
• hình ảnh trước/sau;
• đề xuất theo dõi;
• khuyến nghị lần kiểm tra tiếp theo.

Khi dữ liệu được lưu liên tục, bảo trì có thể chuyển dần từ “đến lịch thì làm” sang “làm theo tình trạng thực tế”.

Kinh nghiệm Pendin từ các hệ thiết bị đã triển khai

Pendin đã triển khai nhiều nhóm thiết bị khác nhau tại các công trình trạm bơm và kiểm soát dòng. Kinh nghiệm từ việc gia công, lắp đặt và chạy thử giúp đội ngũ hiểu được các điểm cần tiếp cận khi thiết bị bước vào giai đoạn vận hành lâu dài.

Tại nhà máy Z117 – Vĩnh Phúc, phạm vi Pendin triển khai gồm bơm chìm, hệ thống đường ống trạm bơm, cửa chống lũ và tủ điện điều khiển. Đây là cấu hình cho thấy việc kiểm tra không thể chỉ tập trung vào tổ máy mà phải nhìn cả đường nước và điều khiển.

Tại dự án Thụy Phương – Hà Nội, các hạng mục Pendin triển khai gồm lưới chắn rác, cửa van trạm bơm, máy vít ty chìm, tủ điều khiển cùng nhiều cấu kiện phụ trợ. Mỗi nhóm thiết bị có điểm bảo trì và phương án tiếp cận khác nhau, nhưng đều cần được phối hợp trong cùng một chuỗi vận hành.

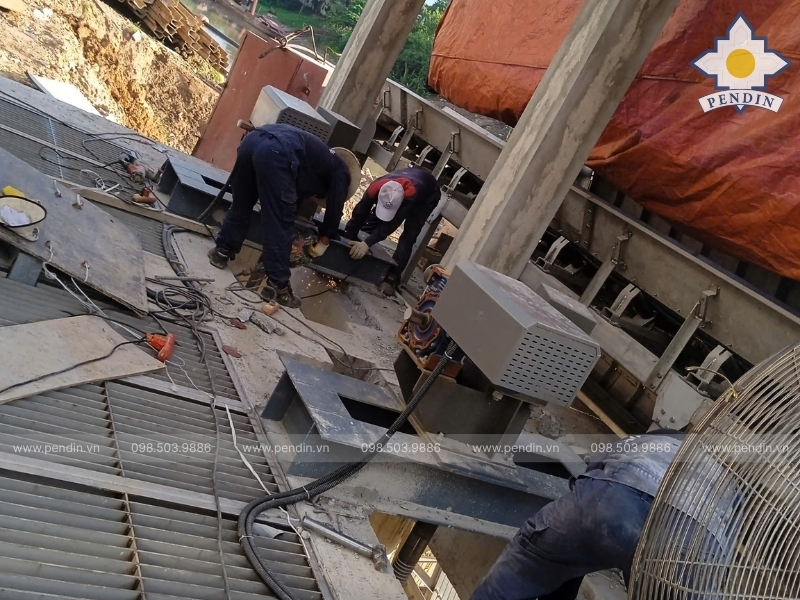

Pendin – Chuyên gia giải pháp cơ khí môi trường hàng đầu

Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công và lắp đặt thiết bị cơ khí môi trường, Pendin triển khai các giải pháp phục vụ trạm bơm, công trình cấp thoát nước và hệ thống xử lý nước.

Năng lực sản xuất và kinh nghiệm thực tế

Pendin có kinh nghiệm triển khai:

• song chắn rác;
• gầu và máy vớt rác;
• ống lồng bơm;
• giếng giả;
• đường ống trạm bơm;
• cửa phai và stoplog;
• van cửa lật;
• thiết bị nâng hạ;
• kết cấu cơ khí phi tiêu chuẩn;
• PLC, HMI/SCADA và cảm biến theo phạm vi dự án.

Kinh nghiệm tại các công trình giúp chúng tôi không chỉ nhìn từng thiết bị riêng mà còn đánh giá cách thiết bị đó ảnh hưởng tới phần còn lại của hệ thống.

Giải pháp toàn diện và dịch vụ hậu mãi

Pendin triển khai theo chuỗi: tư vấn → khảo sát → thiết kế → sản xuất → lắp đặt → chạy thử → bảo trì

Với phương châm “Chính xác – Bền bỉ – Đồng hành”, mục tiêu của Pendin là duy trì khả năng làm việc của hệ thống và phát hiện sớm những hạng mục có nguy cơ ảnh hưởng đến vận hành.

Kết luận

Bảo trì thiết bị trạm bơm không nên dừng ở việc vệ sinh hoặc sửa riêng máy bơm. Trạm chỉ duy trì được năng lực khi toàn bộ chuỗi từ cửa lấy nước, thu rác, vùng hút, tổ máy, đường ống, van, cửa xả đến cảm biến và điều khiển đều ở trạng thái sẵn sàng. kiểm tra tình trạng → xác định nguyên nhân → cô lập đúng hạng mục → bảo trì → căn chỉnh → chạy thử → ghi nhận dữ liệu
