Bảo Trì Hệ Thống Chống Ngập KCN: Trạm Bơm, Cửa Van Và Cảm Biến

Bảo trì hệ thống chống ngập KCN không phải chỉ kiểm tra máy bơm còn chạy hay cửa van còn đóng mở được. Một hệ thống có thể gồm nhiều thiết bị vẫn hoạt động riêng lẻ nhưng phản ứng không đúng khi mực nước thực tế tăng. Vì vậy, cần kiểm tra đồng bộ từ trạm bơm, cửa van, cảm biến đến PLC và chạy thử toàn bộ chuỗi điều khiển sau bảo trì.

Khi nào hệ thống chống ngập cần được kiểm tra, bảo trì?

Hệ thống chống ngập thường nằm trong trạng thái chờ và chỉ phải vận hành mạnh khi mưa lớn, nước ngoài dâng hoặc xuất hiện sự cố thoát nước. Nếu không được kiểm tra định kỳ, một lỗi nhỏ có thể chỉ được phát hiện khi hệ thống thực sự cần hoạt động.

Những dấu hiệu cần kiểm tra gồm:

• Máy bơm chạy nhưng mực nước giảm chậm.
• Bơm rung, nóng, phát tiếng ồn bất thường.
• Bơm thường xuyên báo quá tải hoặc không khởi động.
• Cửa phai đóng mở chậm hoặc không hết hành trình.
• Cửa chống ngập bị kẹt trong quá trình nâng hạ.
• Van cửa lật không mở hoặc không trở về trạng thái đóng.
• Cảm biến hiển thị khác với mực nước thực tế.
• HMI hiển thị sai trạng thái thiết bị.
• Chế độ Manual hoạt động nhưng Auto không phản ứng.
• PLC xuất hiện lỗi hoặc mất tín hiệu từ thiết bị hiện trường.
• Hệ thống lâu ngày chưa được vận hành thử.

Không nên đợi đến khi thiết bị hỏng hoàn toàn mới tiến hành bảo trì. Đối với hệ thống chống ngập, quan trọng hơn là xác nhận thiết bị sẵn sàng vận hành đúng trình tự khi xảy ra tình huống thực tế.

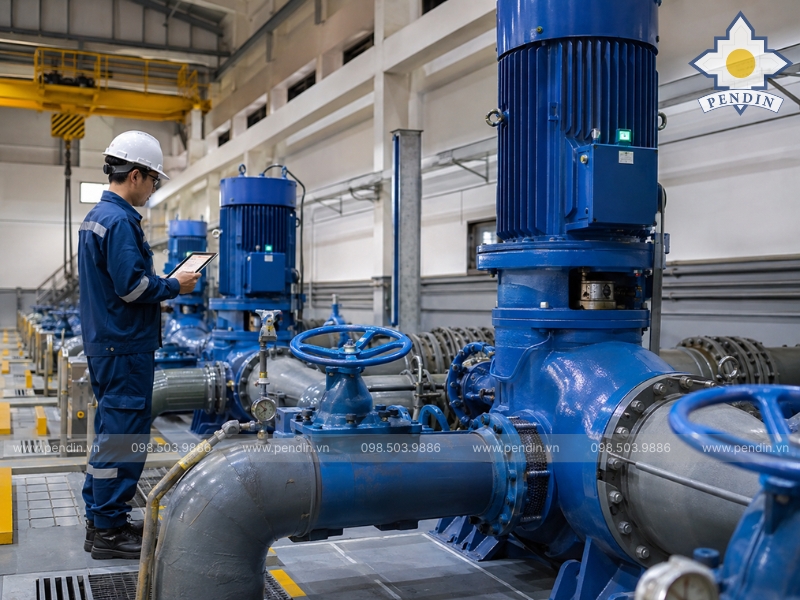

Bảo trì trạm bơm chống ngập

Trạm bơm là khâu tiêu nước chủ động khi hệ thống không thể tiếp tục thoát tự chảy hoặc khi lượng nước tập trung vượt khả năng tiêu thoát tự nhiên. Bảo trì phải kiểm tra từ đầu vào hố bơm đến điểm nước được đưa ra khỏi trạm.

Kiểm tra hố bơm và đường nước vào

Trước khi đánh giá máy bơm, cần kiểm tra điều kiện nước đi vào hố bơm. Rác, bùn hoặc vật cản có thể làm giảm lượng nước tới bơm và gây ra các hiện tượng vận hành bất thường.

Các vị trí cần kiểm tra:

• Bùn lắng dưới hố.
• Rác tại cửa hút.
• Song chắn rác.
• Giỏ hoặc thiết bị thu gom rác.
• Vật nổi có khả năng mắc vào bơm.
• Mực nước khởi động và dừng bơm.
• Khả năng nước từ tuyến cống chảy vào hố.

Nếu rác thường xuyên xuất hiện với lưu lượng lớn, cần đánh giá lại phương án chắn và thu gom rác phía trước thay vì chỉ vệ sinh máy bơm.

Kiểm tra máy bơm

Việc máy bơm có thể khởi động chưa đủ để kết luận thiết bị đang hoạt động tốt. Cần kiểm tra đồng thời trạng thái cơ khí và điện.

Các nội dung có thể gồm:

• Tình trạng cánh bơm.
• Trục và liên kết.
• Ổ bi, phớt.
• Rung và tiếng ồn.
• Nhiệt độ khi vận hành.
• Dòng điện motor.
• Khả năng khởi động và dừng.
• Tín hiệu Running/Fault.
• Rò rỉ tại các vị trí liên kết.
• Khả năng nâng hạ thiết bị khi cần bảo trì.

Nếu bơm hoạt động nhưng dòng điện, độ rung hoặc nhiệt độ khác thường, cần xác định nguyên nhân trước khi tiếp tục cho thiết bị vận hành kéo dài.

Kiểm tra đường ống và cụm van

Máy bơm tốt nhưng đường ống hoặc van có vấn đề vẫn khiến khả năng tiêu nước suy giảm.

Cần kiểm tra:

• Đường ống hút và đẩy.
• Mối nối và mặt bích.
• Giá đỡ đường ống.
• Van một chiều.
• Van khóa.
• Khớp nối.
• Vị trí rò rỉ.
• Trạng thái mở của các van trên tuyến.

Đặc biệt, cần xác nhận van một chiều hoạt động đúng để hạn chế nước trên đường ống quay ngược về hố bơm sau khi máy dừng.

Kiểm tra khả năng tiêu nước thực tế

Sau khi bảo trì, nên chạy thử trong điều kiện có nước và theo dõi mực nước có giảm theo trạng thái vận hành của bơm hay không. Nếu bơm chạy nhưng nước giảm chậm, cần kiểm tra lại toàn chuỗi: Lưu lượng nước vào → hố bơm → máy bơm → đường ống → cụm van → cửa xả → nguồn tiếp nhận

Không nên chỉ tăng công suất bơm khi chưa xác định được điểm đang hạn chế khả năng tiêu nước.

Bảo trì cửa van trong hệ thống chống ngập

Cửa phai, cửa chống ngập và van cửa lật có nhiệm vụ khác nhau nhưng đều ảnh hưởng trực tiếp đến khả năng kiểm soát dòng nước. Việc bảo trì cần phù hợp với từng loại cơ cấu.

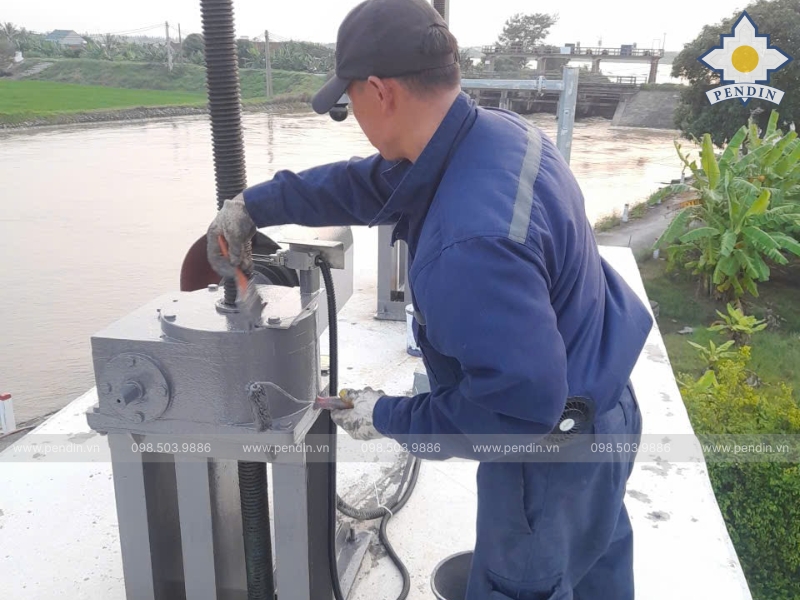

Bảo trì cửa phai và cửa chống ngập

Đối với cửa sử dụng cơ cấu nâng hạ, cần kiểm tra đồng thời phần cơ khí, truyền động và tín hiệu hành trình.

Các hạng mục chính gồm:

• Khung cửa.
• Cánh cửa.
• Ray dẫn hướng.
• Gioăng và bề mặt làm kín.
• Bu lông, liên kết.
• Cơ cấu trục vít.
• Motor hộp giảm tốc dẫn động trục vít.
• Công tắc hành trình hoặc cảm biến vị trí.

Với cửa vận hành bằng thủy lực cần kiểm tra thêm:

• Bộ nguồn thủy lực.
• Mức và tình trạng dầu.
• Cụm van.
• Đường ống hoặc dây thủy lực.
• Xi lanh.
• Vị trí rò rỉ.
• Áp suất vận hành theo thiết kế.

Sau bảo trì cần chạy thử toàn hành trình: Mở hoàn toàn → đóng hoàn toàn → mở lại. Trong quá trình chạy thử phải theo dõi độ ổn định của chuyển động, tín hiệu hành trình và trạng thái motor hoặc bộ nguồn thủy lực.

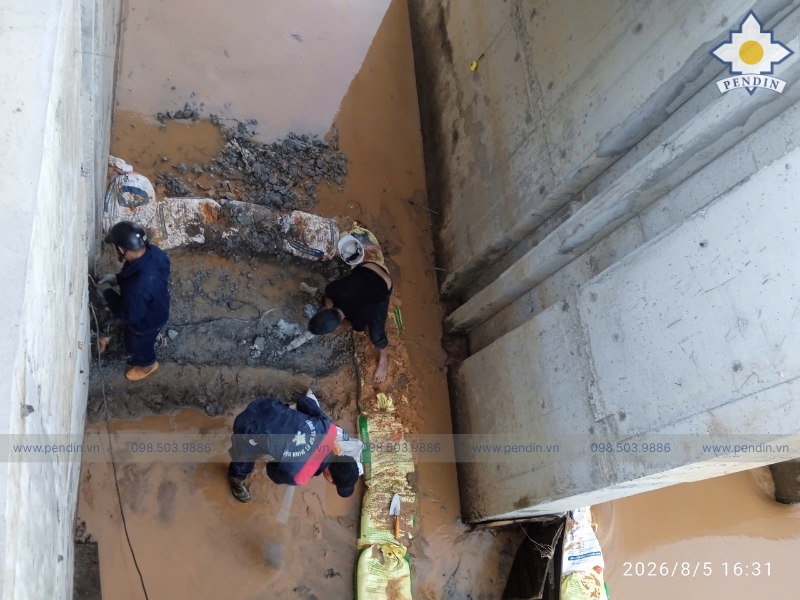

Bảo trì van cửa lật

Van cửa lật thường được bố trí tại cửa xả để hạn chế dòng nước quay ngược vào hệ thống. Rác và bùn là những nguyên nhân thường cần kiểm tra tại khu vực này.

Các điểm cần chú ý:

• Cánh van.
• Trục hoặc bản lề.
• Bề mặt tiếp xúc.
• Gioăng nếu có.
• Bùn, rác và vật cản.
• Khả năng cánh mở tự do.
• Khả năng trở về trạng thái đóng.

Van có thể không đóng đúng nếu rác mắc tại mép tiếp xúc, đồng thời có thể khó mở nếu bản lề hoặc cơ cấu quay bị kẹt.

Kiểm tra hành trình và khả năng làm kín

Sau bảo trì, cần kiểm tra cửa có đạt đủ vị trí mở và đóng theo thiết kế hay không. Đối với khả năng làm kín, nên đánh giá theo yêu cầu thiết kế, hồ sơ thiết bị và điều kiện kiểm tra thực tế tại công trình. Không nên mặc định mọi loại cửa van đều phải đạt trạng thái “kín tuyệt đối”.

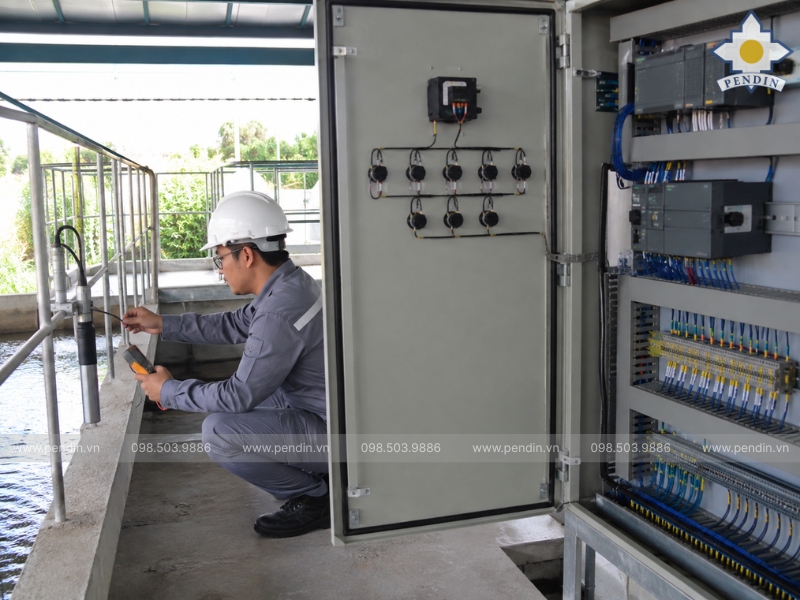

Bảo trì cảm biến mực nước

Cảm biến cung cấp dữ liệu đầu vào để PLC quyết định khi nào phải chạy bơm, cảnh báo hoặc điều khiển các thiết bị liên quan. Nếu cảm biến báo sai, toàn bộ trình tự tự động có thể phản ứng không đúng.

Việc kiểm tra nên đi theo chuỗi: Mực nước thực tế → cảm biến → tín hiệu truyền về PLC → giá trị hiển thị trên HMI

Kiểm tra đầu cảm biến

Tùy loại cảm biến, cần kiểm tra:

• Bề mặt đầu đo.
• Bùn hoặc vật bám.
• Vị trí lắp.
• Giá đỡ.
• Khoảng đo.
• Tình trạng dây dẫn.
• Đầu nối.
• Nguồn cấp.

Vị trí cảm biến cũng cần tránh các khu vực có dòng nước nhiễu mạnh, vật cản hoặc điều kiện có thể ảnh hưởng đến phép đo nếu công nghệ cảm biến nhạy với các yếu tố đó.

Đối chiếu giá trị đo

Không nên chỉ nhìn giá trị trên màn hình rồi kết luận cảm biến hoạt động bình thường. Cần đối chiếu: Mực nước thực tế -> Giá trị cảm biến -> Giá trị PLC nhận được -> Giá trị HMI hiển thị

Nếu có sai lệch, cần kiểm tra từ đầu đo, dây tín hiệu, module input đến việc scale giá trị trong chương trình điều khiển.

Kiểm tra PLC, HMI và tủ điều khiển

PLC là lớp xử lý trung tâm của hệ thống tự động. Sau khi kiểm tra thiết bị hiện trường, cần xác nhận tín hiệu vào và lệnh điều khiển ra vẫn đúng.

Các nội dung nên kiểm tra gồm:

• Tín hiệu Input từ cảm biến.
• Tín hiệu trạng thái bơm.
• Tín hiệu hành trình cửa.
• Output điều khiển.
• Chế độ Auto/Manual.
• Giá trị ngưỡng vận hành.
• Cảnh báo.
• Lịch sử lỗi nếu hệ thống có lưu.
• Trạng thái truyền thông.
• Hiển thị trên HMI/SCADA.
• Nguồn cấp cho PLC và thiết bị điều khiển.

Tại tủ điện cũng cần kiểm tra thiết bị đóng cắt, terminal, dây dẫn, quạt thông gió, độ ẩm và các dấu hiệu bất thường do nhiệt.

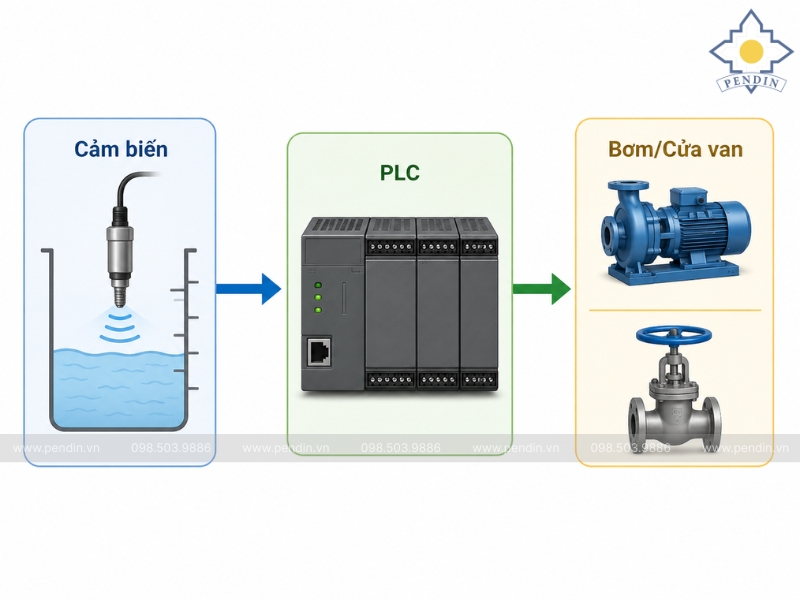

Chạy thử liên động sau bảo trì

Đây là bước quan trọng để xác nhận hệ thống chống ngập đã thực sự sẵn sàng. Chạy riêng từng bơm, từng cửa hoặc từng cảm biến không thể chứng minh toàn bộ hệ thống sẽ phối hợp đúng.

Chuỗi cần được xác nhận là: Mực nước thay đổi → cảm biến phát hiện → PLC xử lý → bơm/cửa van phản ứng → HMI cập nhật → cảnh báo hoạt động

Test mực nước tăng

Có thể mô phỏng hoặc thay đổi tín hiệu theo phương án phù hợp để kiểm tra:

• Cảm biến nhận trạng thái.
• PLC nhận đúng giá trị.
• Bơm được gọi theo cấp mực nước.
• Thiết bị liên quan phản ứng theo logic.
• HMI hiển thị đúng.

Test bơm chính gặp lỗi

Nếu hệ thống được thiết kế có bơm dự phòng và logic chuyển bơm, cần xác nhận:

• PLC nhận tín hiệu lỗi.
• Cảnh báo xuất hiện.
• Bơm dự phòng được gọi theo chương trình.
• HMI cập nhật đúng trạng thái.

Không nên mặc định mọi trạm đều có chức năng chuyển bơm tự động nếu hệ thống ban đầu không được thiết kế như vậy.

Test mất tín hiệu cảm biến

Cần kiểm tra cách hệ thống phản ứng khi tín hiệu đầu vào bất thường. Tùy logic thiết kế, hệ thống có thể phát cảnh báo, chuyển sang tín hiệu dự phòng hoặc yêu cầu vận hành Manual.

Test mất điện và nguồn dự phòng

Nếu có máy phát hoặc ATS, cần kiểm tra trình tự: Mất nguồn → ATS chuyển nguồn → nguồn dự phòng ổn định → thiết bị được phép khởi động lại

UPS có thể được sử dụng để duy trì PLC, HMI, cảm biến và cảnh báo theo thiết kế. Máy bơm, motor cửa và bộ nguồn thủy lực cần nguồn động lực được lựa chọn phù hợp với công suất thực tế.

Test Auto và Manual

Cả hai chế độ cần được kiểm tra để bảo đảm hệ thống có thể vận hành tự động trong điều kiện bình thường và vẫn có phương án thao tác tại chỗ khi cần thiết.

Checklist bảo trì hệ thống chống ngập

Checklist giúp đội vận hành không bỏ sót các thiết bị nằm ở những lớp khác nhau của hệ thống. Nội dung chi tiết nên được điều chỉnh theo hồ sơ O&M và cấu hình thực tế của từng dự án.

Thiết bị	Nội dung kiểm tra	Dấu hiệu bất thường
Hố bơm	Rác, bùn, mực nước	Tắc, bùn nhiều
Máy bơm	Rung, nhiệt, dòng điện	Quá dòng, rung mạnh
Đường ống	Rò rỉ, liên kết	Rung, mất áp
Van	Trạng thái đóng/mở	Kẹt, rò
Cửa phai	Ray, gioăng, hành trình	Đóng/mở không hết
Van cửa lật	Bản lề, rác, cánh van	Không đóng/mở đúng
Cảm biến	Giá trị đo, tín hiệu	Sai số, mất tín hiệu
PLC	Input/output, cảnh báo	Không nhận hoặc không xuất lệnh
HMI	Giá trị, trạng thái	Hiển thị sai
Nguồn dự phòng	Chuyển nguồn	Không chuyển hoặc khởi động lỗi

Bao lâu nên bảo trì hệ thống chống ngập?

Không nên sử dụng một chu kỳ cố định cho mọi KCN. Tần suất kiểm tra cần căn cứ vào hướng dẫn nhà sản xuất, hồ sơ vận hành, môi trường lắp đặt và mức độ quan trọng của từng thiết bị.

Có thể tổ chức theo các cấp:

• Kiểm tra vận hành thường xuyên.
• Kiểm tra chức năng định kỳ.
• Tổng kiểm tra trước mùa mưa.
• Kiểm tra sau một lần vận hành chống ngập kéo dài.
• Kiểm tra sau sự cố.
• Đại tu hoặc thay thế theo tình trạng thực tế.

Hệ thống có nhiều rác, bùn, môi trường ăn mòn hoặc tần suất vận hành cao có thể cần kiểm tra thường xuyên hơn.

Hồ sơ cần có sau khi bảo trì

Bảo trì nên kết thúc bằng hồ sơ kỹ thuật để đội vận hành có dữ liệu theo dõi tình trạng thiết bị qua từng thời kỳ.

Hồ sơ có thể gồm:

• Checklist từng thiết bị.
• Hình ảnh trước và sau bảo trì.
• Giá trị đo được.
• Danh sách lỗi phát hiện.
• Vật tư đã sửa chữa hoặc thay thế.
• Kết quả chạy thử từng thiết bị.
• Kết quả Auto/Manual.
• Kết quả test cảnh báo và liên động.
• Hạng mục cần tiếp tục theo dõi.
• Khuyến nghị cho lần kiểm tra tiếp theo.

Nhờ đó có thể xác định một thiết bị đang xuống cấp dần hay chỉ gặp lỗi tại một thời điểm cụ thể.

Quy trình bảo trì hệ thống chống ngập của Pendin

Pendin tiếp cận bảo trì theo toàn bộ chuỗi thiết bị thay vì chỉ kiểm tra riêng máy bơm hoặc cửa van.

Quy trình có thể gồm:

Bước 1 – Tiếp nhận hồ sơ: kiểm tra bản vẽ, cấu hình thiết bị và lịch sử lỗi.

Bước 2 – Khảo sát hiện trạng: kiểm tra trực tiếp trạm bơm, cửa van, cảm biến và tủ điều khiển.

Bước 3 – Cô lập thiết bị: bố trí trạng thái phù hợp để thực hiện bảo trì theo phạm vi công việc.

Bước 4 – Kiểm tra và bảo trì: xử lý các hạng mục cơ khí, điện và điều khiển cần thiết.

Bước 5 – Chạy thử riêng từng thiết bị: bơm, cửa van, cảm biến và tín hiệu PLC.

Bước 6 – Chạy thử liên động: kiểm tra toàn bộ trình tự phản ứng của hệ thống.

Bảo trì phải kiểm tra cả khả năng phối hợp của hệ thống

Mục tiêu của bảo trì hệ thống chống ngập không chỉ là giữ từng thiết bị hoạt động. Quan trọng hơn là bảo đảm khi mực nước tăng, toàn bộ hệ thống có thể phát hiện, xử lý và phản ứng theo đúng logic được thiết kế.

Chuỗi kiểm tra nên luôn đi theo: Nước → cảm biến → PLC → cửa van/trạm bơm → điểm xả → cảnh báo và giám sát.

Pendin cung cấp và tích hợp các hạng mục trạm bơm, đường ống, cửa phai, van cửa lật, cửa chống ngập, cảm biến mực nước, PLC và HMI/SCADA; đồng thời có thể kiểm tra, bảo trì và chạy thử hệ thống theo phạm vi từng dự án.

Liên hệ Pendin: 0972.839.315 Gửi danh sách thiết bị, bản vẽ hệ thống và lịch sử lỗi để Pendin kiểm tra sơ bộ phạm vi bảo trì.
