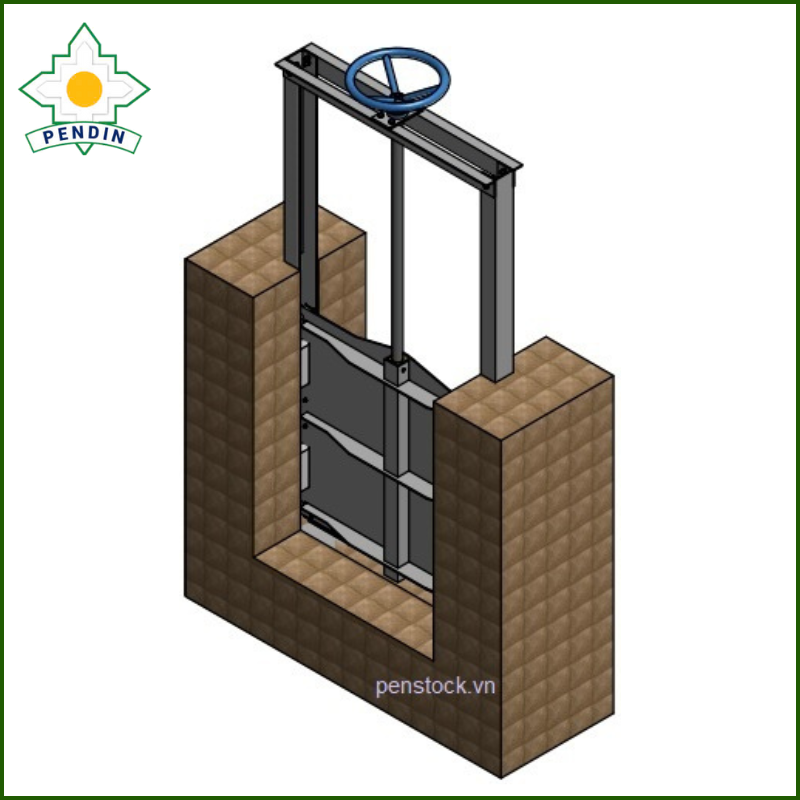

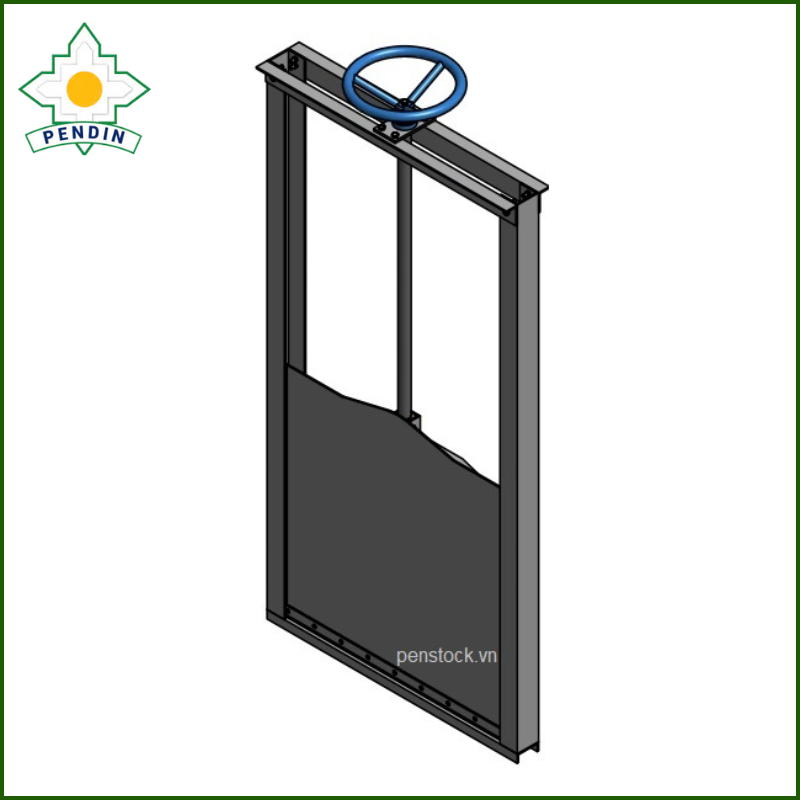

Van cửa phai trên kênh lắp trong khe kích thước 900x900mm

1. Thông số kỹ thuật Van cửa phai PCP_P_U_90.90

Model: PCP_P_U_90.90

Kích thước: WxH: 900 x 900 (mm)

Kiểu lắp đặt: Van cửa phai lắp đặt trên kênh (trong khe)

Số mặt kín: 3 mặt hoặc 4 mặt kín

Đệm làm kín: Gioăng cao su EPDM, Kiểu gioăng: chữ V

Thanh dẫn hướng: Khung van chữ U

Tiêu chuẩn: TCVN 8298, ISO 9001/2015

Liên kết:

• Liên kết với bê tông: cấy thép vào thép chủ bê tông
• Đổ bù bê tông, vữa đông kết nhanh giữa van và khe bê tông

Ứng dụng:

• Lắp đặt trên kênh (sông), cống thoát nước
• Cửa xả nước mưa vào hồ, ao
• Cửa xả nước ra sông.
• Cửa xả nước ra biển

Vật liệu:

• Khung van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Mặt, cánh van: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Trục: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Nêm phai: SUS 304, SUS 316, Thép SS400 sơn epoxy hoặc mạ kẽm.
• Đệm kín: EPDM
• Loại trục đơn

Phương pháp điều khiển, vận hành:

• Bằng tay: tay quay, máy nâng hạ tay
• Bằng điện: máy nâng hạ điện

2. Ưu điểm của Van cửa phai PCP_P_U_90.90

2.1 Kết cấu chắc chắn, lắp đặt ổn định

Van cửa phai PCP_P_U_90.90 được thiết kế với khung chữ U cố định, đảm bảo độ chắc chắn khi lắp đặt trong hệ thống kênh mương, giúp hạn chế tối đa tình trạng rung lắc hay xô lệch khi dòng nước chảy mạnh. Nhờ thiết kế này, van luôn duy trì vị trí chính xác, nâng cao độ ổn định trong quá trình vận hành. Đặc biệt, van được lắp đặt bằng phương pháp cấy thép vào thép chủ bê tông, kết hợp với vữa đông kết nhanh hoặc đổ bù bê tông, giúp tạo liên kết bền chặt với kết cấu công trình, ngăn chặn tình trạng lỏng lẻo theo thời gian. Ngoài ra, với khả năng chịu tải trọng cao, van đảm bảo hoạt động ổn định ngay cả trong môi trường có áp suất nước lớn, từ đó giảm thiểu chi phí bảo trì, giúp hệ thống vận hành lâu dài mà không cần sửa chữa thường xuyên.

2.2 Vật liệu bền bỉ, chống ăn mòn tối ưu

Van cửa phai PCP_P_U_90.90 được chế tạo từ các vật liệu chất lượng cao, đảm bảo khả năng chống ăn mòn và chịu lực tốt, giúp tăng độ bền và tuổi thọ sản phẩm. Phần khung, mặt cánh van và trục được làm từ thép không gỉ SUS 304, SUS 316, có khả năng chống ăn mòn tuyệt đối, không bị gỉ sét ngay cả khi tiếp xúc với nước thải, nước mặn hoặc hóa chất công nghiệp. Nhờ đó, van phù hợp với môi trường khắc nghiệt như hệ thống xử lý nước thải, công trình thủy lợi và khu vực ven biển. Ngoài ra, với tùy chọn thép SS400 được sơn epoxy hoặc mạ kẽm, van có thể chịu tải trọng lớn, không bị biến dạng khi hoạt động dưới áp suất cao. Lớp sơn epoxy hoặc mạ kẽm không chỉ giúp bảo vệ bề mặt khỏi quá trình oxy hóa mà còn chống lại các tác động từ môi trường ngoài trời, đảm bảo sự bền bỉ theo thời gian. Nhờ có lớp phủ epoxy/mạ kẽm, van cửa phai PCP_P_U_90.90 được tăng cường khả năng chống oxy hóa, duy trì hiệu suất vận hành ổn định và giảm thiểu chi phí bảo trì, sửa chữa, giúp tối ưu hóa chi phí đầu tư và vận hành cho hệ thống.

2.3 Hệ thống làm kín chất lượng cao, chống rò rỉ tuyệt đối

Van cửa phai PCP_P_U_90.90 được trang bị gioăng cao su EPDM kiểu chữ V, giúp tăng cường độ kín khít giữa các bề mặt tiếp xúc, ngăn ngừa tối đa tình trạng rò rỉ nước, ngay cả khi áp suất dòng chảy thay đổi liên tục. Hệ thống làm kín linh hoạt với hai tùy chọn: 3 mặt kín và 4 mặt kín, phù hợp với từng điều kiện sử dụng. Tùy chọn 3 mặt kín giúp kiểm soát dòng chảy hiệu quả, phù hợp với hệ thống thoát nước thông thường, đảm bảo nước lưu thông ổn định mà không gây tắc nghẽn. Trong khi đó, tùy chọn 4 mặt kín đảm bảo kín nước tuyệt đối, giúp ngăn rò rỉ hoàn toàn, thích hợp cho các công trình yêu cầu chống thấm cao như cửa xả nước, hồ chứa và đập thủy lợi. Nhờ hệ thống làm kín chất lượng cao, van cửa phai PCP_P_U_90.90 không chỉ duy trì áp lực dòng chảy ổn định, hạn chế tối đa thất thoát nước mà còn tối ưu hóa hiệu suất vận hành, giúp tiết kiệm chi phí cho hệ thống. Đồng thời, van còn giúp bảo vệ hệ thống kênh mương và hồ chứa khỏi tình trạng rò rỉ nước không mong muốn, nâng cao độ bền và hiệu quả hoạt động của công trình.

2.4 Đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt

Van cửa phai PCP_P_U_90.90 được sản xuất theo các tiêu chuẩn kỹ thuật khắt khe, đảm bảo chất lượng vượt trội và đáp ứng đầy đủ yêu cầu kỹ thuật nghiêm ngặt. Sản phẩm tuân thủ tiêu chuẩn TCVN 8298, đây là tiêu chuẩn về van cửa phai tại Việt Nam, giúp đảm bảo độ chính xác và độ bền trong quá trình vận hành. Bên cạnh đó, quy trình sản xuất của van đạt chuẩn ISO 9001:2015, một tiêu chuẩn quốc tế khẳng định chất lượng sản xuất và kiểm soát nghiêm ngặt từ khâu thiết kế đến thành phẩm. Nhờ tuân thủ các tiêu chuẩn này, van cửa phai PCP_P_U_90.90 mang lại nhiều lợi ích vượt trội, bao gồm chất lượng bền bỉ, khả năng vận hành ổn định trong thời gian dài và đảm bảo an toàn tuyệt đối, không gây rò rỉ hay ảnh hưởng đến hệ thống. Đồng thời, sản phẩm giúp kiểm soát dòng chảy hiệu quả, tối ưu hóa hoạt động của công trình, giảm thiểu chi phí vận hành và bảo trì.

3. Hình ảnh thực tế dự án lắp đặt hệ thống xử lý nước thải PENDIN

PENDIN là thương hiệu hàng đầu trong lĩnh vực gia công cơ khí ngành nước, chuyên cung cấp các giải pháp và hệ thống xử lý nước thải tại Việt Nam. Với hơn 10 năm kinh nghiệm trong ngành môi trường, PENDIN đã thực hiện nhiều dự án lớn nhỏ trên toàn quốc, khẳng định uy tín và năng lực của mình. Một số công trình tiêu biểu bao gồm: lắp đặt van cửa phai tại Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field,… Những hình ảnh thực tế từ quá trình thi công sẽ giúp bạn hiểu rõ hơn về thiết kế và ứng dụng của van cửa phai trong thực tế.

Dự án thi công lắp đặt van cửa phai cụm công nghiệp Jutech

Dự án thi công lắp đặt van cửa phai Công Ty Kỹ Thuật Seen

Dự án lắp đặt van cửa phai Khu Đô Thị Nam Thăng Long

Dự án lắp đặt van cửa phai Vinhomes Ocean Park

Dự án lắp đặt van cửa phai tại Licogi 18

Dự án lắp đặt van cửa phai tại TP Móng Cái

Lưu ý quan trọng khi tìm hiểu về báo giá van cửa phai

Dự án lắp đặt van cửa phai tại Nhà Máy Jotun Viet Nam Green Field

Bên cạnh đó, PENDIN còn là đơn vị chuyên sản xuất, cung cấp và gia công các thiết bị cơ khí phục vụ ngành công nghệ môi trường với độ bền cao, chất lượng vượt trội. Sản phẩm bao gồm máy vớt rác, thiết bị gạt bùn, hệ thống tuyển nổi, thiết bị lọc áp lực, bể lắng lamen,… Ngoài ra, công ty còn cung cấp các thiết bị cơ khí chuyên dụng để kiểm soát và điều tiết dòng chảy như van cửa phai (penstock), van cửa lật (van ngăn chiều) và cửa chống ngập, đáp ứng đa dạng nhu cầu trong lĩnh vực xử lý nước.
