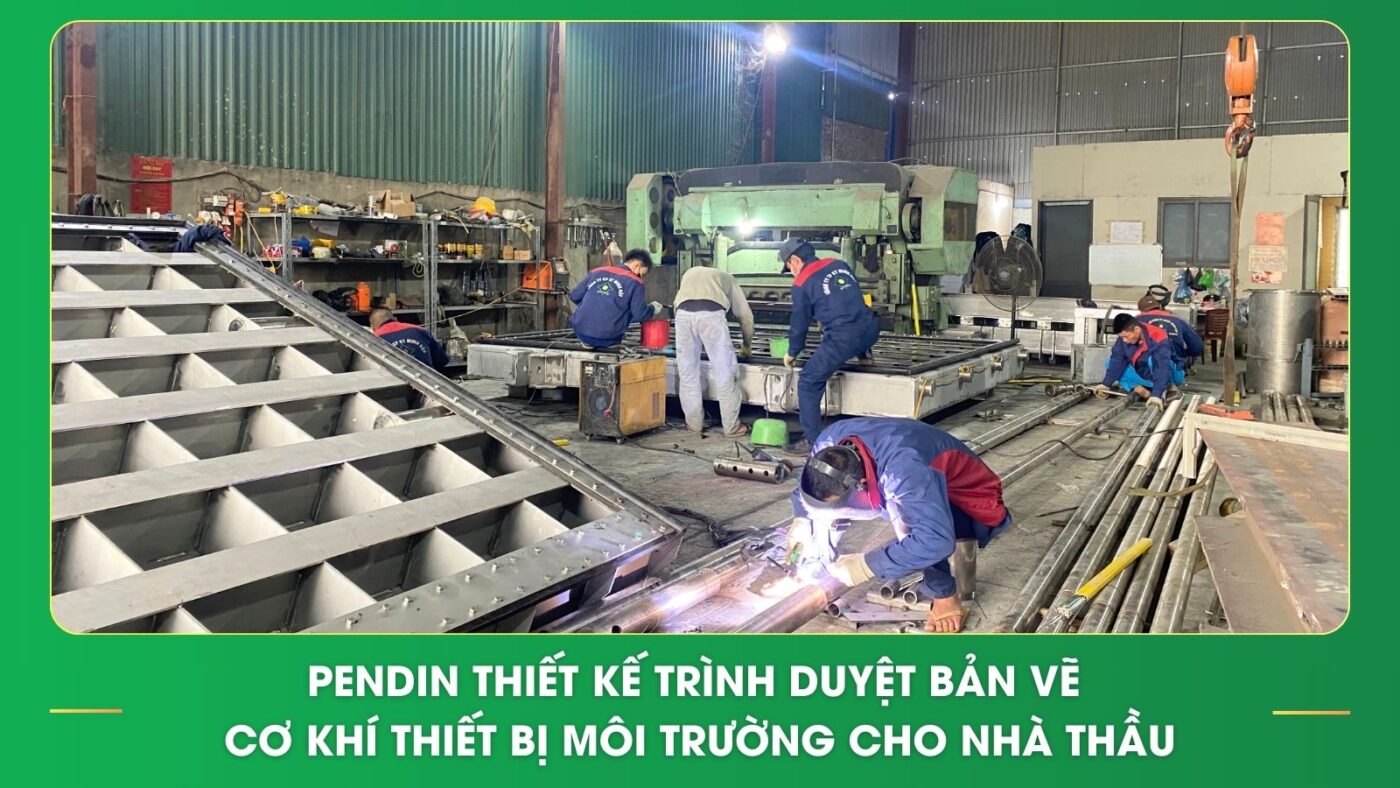

Pendin thiết kế trình duyệt bản vẽ cơ khí thiết bị môi trường cho nhà thầu

Trong các dự án xử lý nước thải, cấp nước, thoát nước hay chống ngập, thiết kế và trình duyệt bản vẽ cơ khí thiết bị môi trường là bước then chốt để đảm bảo tiến độ, kỹ thuật và kiểm soát chi phí đầu tư. Với kinh nghiệm triển khai nhiều công trình trên toàn quốc, Pendin xây dựng quy trình thiết kế trình duyệt bản vẽ khoa học, minh bạch và phù hợp với yêu cầu của các nhà thầu thi công trong lĩnh vực cơ khí thiết bị môi trường.

1. Mục tiêu của quy trình thiết kế trình duyệt bản vẽ

Quy trình thiết kế trình duyệt bản vẽ của Pendin cam kết mang đến cho nhà thầu những lợi ích quan trọng như:

• Hỗ trợ nhà thầu hoàn thiện hồ sơ trình duyệt đúng tiến độ.

• Đảm bảo thiết bị được thiết kế phù hợp với điều kiện thực tế công trình.

• Giảm thiểu rủi ro kỹ thuật trong quá trình thi công – lắp đặt.

• Đồng bộ giữa bản vẽ thi công, danh mục thiết bị và hồ sơ nghiệm thu.

2. Quy trình thiết kế trình duyệt bản vẽ thiết bị cơ khí môi trường tại Pendin

2.1. Bước 1: Tiếp nhận hồ sơ kỹ thuật từ nhà thầu

Ngay sau khi ký hợp đồng gia công và lắp đặt thiết bị, Pendin sẽ tiếp nhận toàn bộ các bản vẽ mặt bằng tổng thể, kích thước xây dựng, điều kiện lắp đặt và yêu cầu kỹ thuật cụ thể của từng hạng mục (hố van, mương xử lý, trạm bơm, v.v.). Bộ phận kỹ thuật sẽ rà soát sơ bộ để lên phương án thiết kế trình duyệt bản vẽ phù hợp.

2.2. Bước 2: Khảo sát hiện trường (nếu cần)

Đối với các công trình có điều kiện mặt bằng đặc thù hoặc yêu cầu kỹ thuật cao, Pendin cử kỹ sư đến khảo sát thực tế nhằm kiểm tra cao độ, khoảng hở lắp đặt, hướng thao tác và các yếu tố môi trường (ăn mòn, tải trọng, nước ngập, v.v.) để cập nhật vào thiết kế trình duyệt bản vẽ chi tiết.

2.3. Bước 3: Thiết kế trình duyệt bản vẽ chi tiết theo thực tế công trình

Pendin tiến hành thiết kế trình duyệt bản vẽ 2D/3D cho từng thiết bị hoặc hệ thống, bao gồm:

• Bản vẽ tổng thể vị trí lắp đặt.

• Bản vẽ chi tiết thiết bị (kích thước, vật liệu, cơ cấu truyền động).

• Mặt cắt liên kết với kết cấu dân dụng (neo, bulong, ray dẫn hướng…).

• Sơ đồ nguyên lý hoạt động (nếu là thiết bị vận hành tự động).

Bản vẽ được dựng trên phần mềm tiêu chuẩn AutoCAD và đảm bảo khả năng đọc hiểu dễ dàng cho cả bộ phận giám sát lẫn đơn vị thi công.

2.4. Bước 4: Gửi hồ sơ bản vẽ trình duyệt

Pendin gửi bộ hồ sơ bản vẽ trình duyệt cho nhà thầu gồm:

• Bản vẽ kỹ thuật định dạng PDF & CAD.

• Thuyết minh kỹ thuật thiết bị.

• Catalogue kỹ thuật tham khảo.

• Chứng chỉ vật liệu (nếu cần).

Nhà thầu có thể sử dụng ngay hồ sơ này để trình duyệt với Ban QLDA, đơn vị TVGS hoặc chủ đầu tư.

2.5. Bước 5: Điều chỉnh bản vẽ theo phản hồi duyệt

Trong quá trình thiết kế trình duyệt bản vẽ, nếu có phản hồi yêu cầu điều chỉnh (thay đổi kích thước, vật liệu, kết cấu lắp đặt…), Pendin sẽ cập nhật bản vẽ ngay trong vòng 1–2 ngày làm việc để đảm bảo đúng tiến độ dự án. Mọi thay đổi đều được lưu vết, đánh số phiên bản rõ ràng để tiện theo dõi.

2.6. Bước 6: Bàn giao bản vẽ thi công & hồ sơ nghiệm thu

Sau khi bản vẽ được phê duyệt, Pendin sẽ bàn giao lại bộ hồ sơ hoàn chỉnh bao gồm:

• Bản vẽ thi công cuối cùng.

• Sơ đồ lắp đặt thực tế.

• Danh mục thiết bị và bản test checklist theo yêu cầu nghiệm thu.

Tất cả hồ sơ được mã hóa và lưu trữ điện tử nhằm hỗ trợ bảo hành và bảo trì sau này.

3. Tại sao nhà thầu nên lựa chọn Pendin để cùng hợp tác?

Với hơn 10 năm kinh nghiệm trong nghề, Pendin chính là đơn vị thiết kế, gia công và lắp đặt các loại thiết bị cơ khí môi trường uy tín, để nhà thầu tin tưởng cùng hợp tác lâu dài.

• Chủ động phối hợp với tiến độ thi công thực tế, hỗ trợ online và tại hiện trường.

• Hiểu rõ quy trình trình duyệt từ các Ban QLDA và TVGS, hỗ trợ hồ sơ đúng định dạng.

• Đội ngũ kỹ sư nhiều năm kinh nghiệm trong thiết kế và triển khai dự án xử lý nước.

• Thời gian xử lý nhanh chóng, đảm bảo tiến độ cam kết với nhà thầu.

• Thiết kế phù hợp thi công, tránh xung đột giữa bản vẽ và thực tế ngoài công trường.

4. Pendin – Đơn vị chuyên sản xuất lắp đặt thiết bị môi trường uy tín

Nhờ các bản vẽ cơ sở tối ưu, bài bản, Pendin đã giúp chủ đầu tư hoàn thiện thành công nhiều dự án quy mô lớn, đáp ứng tốt yêu cầu của chủ đầu tư. Một số những dự án tiêu biểu do Pendin thực hiện có thể kể đến như:

• Dự án lắp đặt hệ thống lọc nước bệnh viện Sản Nhi Ninh Bình

• Dự án lắp đặt song vớt rác Công ty Rạng Đông

• Dự án cung cấp hệ thống máy hút bùn Siphon tại Quảng Ninh

Với sự kết hợp giữa kỹ thuật chuyên sâu và kinh nghiệm dày dặn thực tế, Pendin mang đến cho đơn vị tư vấn những giải pháp toàn diện, đáp ứng mọi yêu cầu kỹ thuật và nâng cao hiệu suất công trình. Liên hệ để được tư vấn nhanh chóng.
