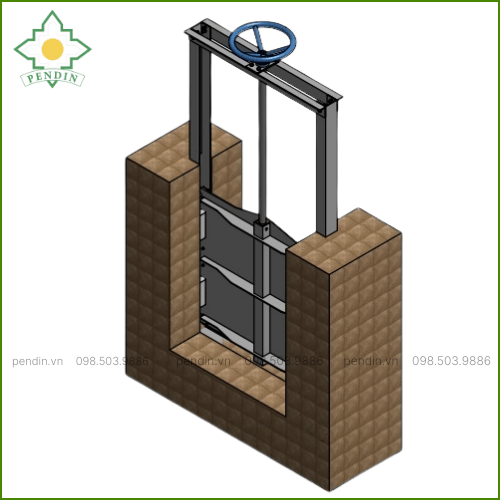

Van cửa phai trên kênh lắp trong khe kích thước 800x800mm

Thông số kỹ thuật Van cửa phai trên kênh lắp trong khe

Cấu tạo của Van cửa phai trên kênh lắp trong khe

Van cửa phai lắp trong khe có cấu trúc đặc biệt nhằm tối ưu khả năng chịu áp lực nước và độ bền khi hoạt động trong điều kiện khắc nghiệt. Cấu tạo chi tiết bao gồm:

• Khung van chữ U: Là bộ phận cố định được lắp âm trong thành kênh hoặc khe tường bê tông. Khung có nhiệm vụ giữ ổn định toàn bộ kết cấu van, đồng thời tạo đường dẫn cho chuyển động của cánh van. Khung được liên kết chắc chắn với bê tông bằng thép neo và vữa chuyên dụng, giúp chịu lực dòng chảy tốt và không bị xê dịch trong suốt quá trình sử dụng.
• Cánh van: Là phần đóng/mở để kiểm soát dòng nước. Cánh được gia cường bằng gân tăng cứng, giúp chống biến dạng khi chịu áp suất nước lớn. Bề mặt được xử lý sơn epoxy hoặc mạ kẽm chống ăn mòn, phù hợp với môi trường nước thải, nước mặn và hóa chất công nghiệp.
• Trục truyền động: Trục nối giữa bộ điều khiển và cánh van, truyền lực từ tay quay hoặc động cơ điện xuống cánh để nâng/hạ. Trục có thể là loại đơn hoặc đôi, tùy theo kích thước và điều kiện lắp đặt.
• Gioăng làm kín EPDM: Gioăng cao su EPDM định hình kiểu chữ V, có độ đàn hồi cao, giúp tăng độ kín giữa khung và cánh van. Loại gioăng này có khả năng chống chịu tốt với nhiệt độ, hóa chất và tia UV, đảm bảo tuổi thọ dài lâu.
• Bộ truyền động: Là bộ phận vận hành van, bao gồm tay quay (vận hành thủ công) hoặc mô tơ nâng hạ (vận hành tự động). Một số hệ thống còn có thể tích hợp cảm biến mực nước, điều khiển tự động qua PLC.

Nguyên lý hoạt động của Van cửa phai trên kênh lắp trong khe

Van cửa phai lắp trong khe vận hành dựa trên nguyên lý cơ học nâng – hạ cánh van để điều tiết dòng nước trong kênh hoặc hệ thống thoát nước:

• Khi cần chặn dòng nước, trục truyền động sẽ hạ cánh van xuống, ép sát vào khung chữ U. Lực ép kết hợp với gioăng EPDM giúp tạo độ kín tuyệt đối, ngăn nước rò rỉ
• Khi cần xả hoặc điều tiết lưu lượng, cánh van được nâng lên theo chiều thẳng đứng. Khoảng hở giữa cánh van và đáy khe sẽ cho phép nước chảy qua với lưu lượng tùy theo độ mở.
• Với loại van có 3 mặt kín, dòng nước có thể lưu thông ở một mặt, trong khi ba mặt còn lại đảm bảo độ kín. Trong khi đó, van 4 mặt kín được dùng khi cần ngăn hoàn toàn dòng nước từ mọi hướng.
• Van có thể được vận hành thủ công bằng tay quay, phù hợp với công trình nhỏ, hoặc lắp mô tơ điện tự động, điều khiển từ xa, phù hợp với các trạm xả, trạm xử lý có quy mô lớn.

Ứng dụng thực tế của Van cửa phai trên kênh lắp trong khe

Nhờ thiết kế bền bỉ, khả năng làm kín tốt và vận hành linh hoạt, van cửa phai trên kênh lắp trong khe là giải pháp tối ưu cho nhiều loại công trình và hệ thống kỹ thuật liên quan đến nước. Một số ứng dụng tiêu biểu có thể kể đến:

• Hệ thống kênh thoát nước đô thị:  Lắp đặt tại các đoạn kênh dẫn hoặc cửa xả để điều tiết dòng nước mưa, ngăn ngừa tình trạng ngập úng cục bộ trong mùa mưa lũ. Giúp kiểm soát lưu lượng nước vào trạm bơm hoặc hồ điều hòa.
• Hệ thống xử lý nước thải: Được sử dụng để chia dòng nước vào các bể xử lý, điều tiết lưu lượng, hoặc làm cửa ngăn trong các ngăn bể lắng, bể phản ứng… đảm bảo quá trình xử lý diễn ra hiệu quả.
• Công trình thủy lợi và đập nước: Van được dùng để điều tiết dòng chảy qua các đập tràn, hồ chứa, kênh dẫn tưới tiêu. Giúp duy trì mực nước ổn định, kiểm soát dòng chảy vào mùa khô hoặc mùa lũ.
• Cửa xả ra sông, hồ, biển: Cho phép kiểm soát việc xả thải ra môi trường tự nhiên. Van giúp đảm bảo nước được xả đúng lưu lượng, đúng thời điểm, tránh xả thải vượt mức gây ô nhiễm môi trường.
• Nhà máy công nghiệp và khu chế xuất: Van lắp tại các mương kỹ thuật, hệ thống xả tràn, kênh thu gom nước thải giúp điều tiết, phân luồng và bảo vệ an toàn cho hệ thống hạ tầng công nghiệp.

Pendin – Đơn vị sản xuất & lắp đặt van cửa phai uy tín tại Việt Nam

Pendin tự hào là đơn vị tư vấn, thiết kế, sản xuất và thi công lắp đặt van cửa phai hàng đầu, mang đến giải pháp bảo vệ hiệu quả cho nhiều công trình dân dụng lẫn công nghiệp. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, công nghệ sản xuất tiên tiến cùng cam kết chất lượng, chúng tôi đảm bảo cung cấp sản phẩm đạt chuẩn và đáp ứng yêu cầu của nhiều các công trình khác nhau.

Với hơn 10 năm kinh nghiệm, chúng tôi đã triển khai nhiều dự án lớn, được tin dùng bởi các đối tác uy tín như Vingroup, Sungroup, FLC Group, Vietcombank. Pendin đã khẳng định trình độ chuyên môn lẫn uy tín đơn vị qua nhiều dự án nổi bật:

- Một số công trình tiêu biểu có thể kể đến như: lắp đặt van cửa phai tại Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field,…

Dự án thi công lắp đặt van cửa phai cụm công nghiệp Jutech

Dự án thi công lắp đặt van cửa phai Công Ty Kỹ Thuật Seen

Dự án lắp đặt van cửa phai Khu Đô Thị Nam Thăng Long

Dự án lắp đặt van cửa phai Vinhomes Ocean Park

Dự án lắp đặt van cửa phai tại Licogi 18

Dự án lắp đặt van cửa phai tại TP Móng Cái

Lưu ý quan trọng khi tìm hiểu về báo giá van cửa phai

Dự án lắp đặt van cửa phai tại Nhà Máy Jotun Viet Nam Green Field

- Thi công cửa chống ngập tầng hầm cho CÔNG TY TNHH XÂY DỰNG DÂN DỤNG OLYMPIA: Đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo an toàn tuyệt đối cho hệ thống tầng hầm trước tình trạng ngập lụt.

- Cung cấp, lắp đặt, chế tạo cửa chống ngập cho CÔNG TY TNHH AUTO SYSTEM VIỆT NAM: Sản phẩm được thiết kế riêng theo yêu cầu, tối ưu hiệu suất chống nước và độ bền cao.

Chúng tôi cung cấp đa dạng giải pháp: từ thiết bị xử lý nước, thiết bị cơ khí môi trường, van cửa phai, van cửa lật, máy vớt rác,... Mỗi sản phẩm của Pendin đều được thiết kế tùy chỉnh theo từng dự án, đảm bảo tối ưu hiệu suất vận hành và độ tương thích cao với hiện trạng công trình. Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Pendin không chỉ là nhà cung cấp mà còn là đối tác kỹ thuật tin cậy của hàng trăm công trình cấp – thoát nước, xử lý nước thải và các khu công nghiệp trên toàn quốc.
