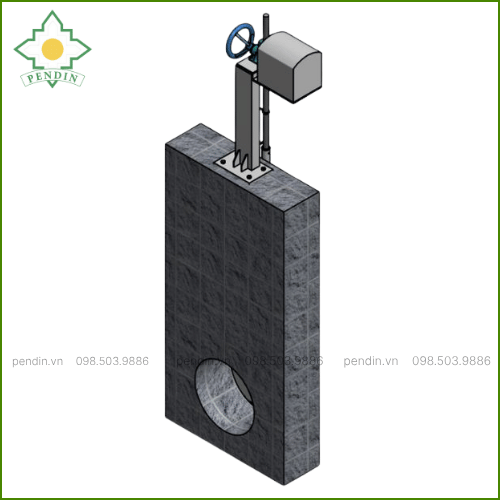

Van cửa phai PCP_D_T 90.90 vận hành điện

Thông số kỹ thuật Van cửa phai lắp đặt trên tường

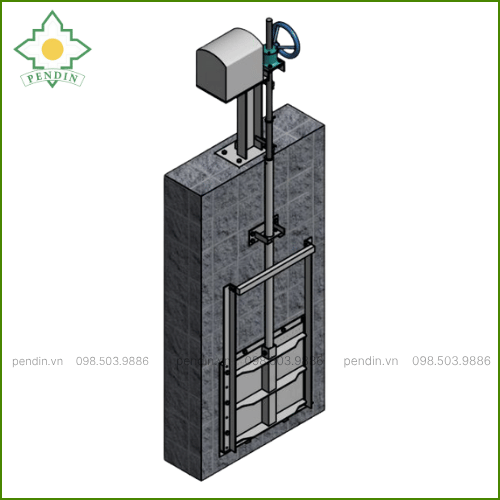

Cấu tạo của Van cửa phai lắp đặt trên tường

Van cửa phai lắp trên hai mặt của mương được thiết kế chuyên biệt để ứng dụng trong các hệ thống điều tiết dòng chảy của mương, kênh hở và hệ thống thoát nước lớn. Cấu tạo cơ bản gồm các thành phần chính sau:

• Khung van: Được chế tạo từ SUS 304, SUS 316 hoặc thép SS400 phủ epoxy hoặc mạ kẽm, đảm bảo khả năng chịu lực và chống ăn mòn trong môi trường ngập nước hoặc tiếp xúc hóa chất. Khung được đặt ôm sát hai bên thành mương, cố định bằng phương pháp đổ bù bê tông hoặc vữa đông kết nhanh nhằm tạo độ ổn định tối đa.

• Cánh van: Là bộ phận trực tiếp ngăn hoặc cho phép dòng nước chảy qua. Cánh được chế tạo từ thép không gỉ hoặc thép carbon phủ epoxy, có độ dày và kết cấu đủ mạnh để chịu áp lực dòng chảy cao mà không bị biến dạng.

• Gioăng làm kín: Sử dụng gioăng cao su EPDM chữ V có độ đàn hồi cao, chống hóa chất, chịu được mài mòn và áp suất nước lớn. Đây là bộ phận quan trọng tạo ra độ kín nước giữa cánh van và khung van, ngăn nước rò rỉ trong quá trình vận hành.

• Thanh dẫn hướng: Dạng khung chữ U, giúp định hướng chuyển động lên xuống của cánh van, đảm bảo đóng mở mượt mà, không bị lệch tâm. Thiết kế này đặc biệt phù hợp cho các van có kích thước lớn hoặc sử dụng trong dòng nước có lưu lượng và vận tốc cao.

• Trục vít và bộ truyền động: Có thể là trục đơn hoặc trục đôi, tùy vào quy mô công trình và yêu cầu vận hành. Trục kết nối với tay quay hoặc mô tơ nâng hạ giúp vận hành van một cách linh hoạt – bằng tay hoặc tự động.

• Nêm phai: Tăng cường khả năng giữ kín tại các vị trí tiếp xúc giữa cánh van và khung, nhất là trong điều kiện áp lực dòng chảy lớn hoặc mực nước dao động.

• Phụ kiện liên kết: Bao gồm bu lông, chốt, các tấm đệm và hệ thống chống xô lệch, đảm bảo toàn bộ cụm van được lắp đặt chắc chắn và an toàn.

Ứng dụng thực tế của Van cửa phai lắp đặt trên tường

Van cửa phai lắp trên hai mặt của mương là giải pháp lý tưởng để kiểm soát dòng chảy trong các hệ thống hở như kênh, mương, rãnh thoát nước đô thị và các công trình thủy lợi. Với khả năng làm việc hiệu quả trong môi trường áp lực cao và có dòng nước liên tục, sản phẩm được ứng dụng phổ biến trong nhiều lĩnh vực:

• Cửa xả nước mưa vào ao hồ: Van giúp điều tiết lượng nước đổ vào hồ trong mùa mưa, ngăn tình trạng tràn bờ, ngập úng hoặc gây xói lở hệ sinh thái hồ điều hòa.

• Cửa xả nước ra sông, biển: Van giúp kiểm soát lưu lượng thoát nước ra môi trường tự nhiên, đồng thời ngăn dòng nước mặn hoặc nước lũ tràn ngược gây ô nhiễm hoặc ngập úng cho hệ thống thoát nước nội bộ.

• Trạm bơm thoát nước và trạm xử lý nước thải: Van được lắp đặt tại các điểm xả, giúp phân luồng dòng chảy, ngăn nước thải tràn ngược khi hệ thống quá tải hoặc khi có sự cố vận hành.

• Công trình thủy lợi, đê điều: Giúp kiểm soát mực nước trong kênh dẫn, đảm bảo nước tưới tiêu trong nông nghiệp hoặc điều tiết lũ.

• Nhà máy sản xuất có hệ thống thoát nước riêng: Van đóng vai trò kiểm soát xả thải trong các nhà máy xử lý nước công nghiệp, hạn chế rò rỉ nước thải chưa qua xử lý ra môi trường.

Nhờ thiết kế kín nước tốt, bền bỉ và dễ bảo trì, Van cửa phai lắp trên hai mặt mương được đánh giá là thiết bị điều tiết hiệu quả và kinh tế cho các hệ thống thủy lực mở. Tại Pendin, thiết bị được thiết kế, chế tạo theo yêu cầu cụ thể của từng dự án, đảm bảo phù hợp kích thước mương, lưu lượng dòng chảy và điều kiện môi trường tại từng công trình.

Pendin – Đơn vị sản xuất & lắp đặt van cửa phai uy tín tại Việt Nam

Pendin tự hào là đơn vị tư vấn, thiết kế, sản xuất và thi công lắp đặt van cửa phai hàng đầu, mang đến giải pháp bảo vệ hiệu quả cho nhiều công trình dân dụng lẫn công nghiệp. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, công nghệ sản xuất tiên tiến cùng cam kết chất lượng, chúng tôi đảm bảo cung cấp sản phẩm đạt chuẩn và đáp ứng yêu cầu của nhiều các công trình khác nhau.

Với hơn 10 năm kinh nghiệm, chúng tôi đã triển khai nhiều dự án lớn, được tin dùng bởi các đối tác uy tín như Vingroup, Sungroup, FLC Group, Vietcombank. Pendin đã khẳng định trình độ chuyên môn lẫn uy tín đơn vị qua nhiều dự án nổi bật:

- Một số công trình tiêu biểu có thể kể đến như: lắp đặt van cửa phai tại Khu Đô Thị Nam Thăng Long, Công Ty Kỹ Thuật Seen, Cụm Công Nghiệp Jutech, Licogi 18, Nhà Máy Jotun Vietnam Green Field,…

Dự án thi công lắp đặt van cửa phai cụm công nghiệp Jutech

Dự án thi công lắp đặt van cửa phai Công Ty Kỹ Thuật Seen

Dự án lắp đặt van cửa phai Khu Đô Thị Nam Thăng Long

Dự án lắp đặt van cửa phai Vinhomes Ocean Park

Dự án lắp đặt van cửa phai tại Licogi 18

Dự án lắp đặt van cửa phai tại TP Móng Cái

Lưu ý quan trọng khi tìm hiểu về báo giá van cửa phai

Dự án lắp đặt van cửa phai tại Nhà Máy Jotun Viet Nam Green Field

- Thi công cửa chống ngập tầng hầm cho CÔNG TY TNHH XÂY DỰNG DÂN DỤNG OLYMPIA: Đáp ứng tiêu chuẩn kỹ thuật cao, đảm bảo an toàn tuyệt đối cho hệ thống tầng hầm trước tình trạng ngập lụt.

- Cung cấp, lắp đặt, chế tạo cửa chống ngập cho CÔNG TY TNHH AUTO SYSTEM VIỆT NAM: Sản phẩm được thiết kế riêng theo yêu cầu, tối ưu hiệu suất chống nước và độ bền cao.

Chúng tôi cung cấp đa dạng giải pháp: từ thiết bị xử lý nước, thiết bị cơ khí môi trường, van cửa phai, van cửa lật, máy vớt rác,... Mỗi sản phẩm của Pendin đều được thiết kế tùy chỉnh theo từng dự án, đảm bảo tối ưu hiệu suất vận hành và độ tương thích cao với hiện trạng công trình. Với phương châm “Chính xác – Bền bỉ – Đồng hành”, Pendin không chỉ là nhà cung cấp mà còn là đối tác kỹ thuật tin cậy của hàng trăm công trình cấp – thoát nước, xử lý nước thải và các khu công nghiệp trên toàn quốc.
