Máy đóng mở cửa phai thủ công 3 tấn, 5 tấn, 10 tấn, 15 tấn, 20 tấn, 30 tấn, 40 tấn, 50 tấn

Thông số kỹ thuật của máy đóng mở cửa phai thủ công

Máy đóng mở cửa phai thủ công Pendin được thiết kế với khả năng nâng – hạ cửa phai bằng lực quay tay, thông qua cơ cấu trục vít – đai ốc chắc chắn. Dưới đây là bảng thông số kỹ thuật cơ bản cho các mức tải trọng:

Tất cả các thiết bị được sản xuất tại Việt Nam bởi Pendin, đảm bảo các tiêu chuẩn kỹ thuật về độ bền cơ học, độ an toàn vận hành và khả năng chịu tải lâu dài.

Đặc điểm nổi bật của máy đóng mở cửa phai thủ công

- Sức nâng mạnh mẽ, vận hành ổn định: Với cơ cấu trục vít – đai ốc dạng ren vuông hoặc ren thang, máy cho khả năng truyền lực hiệu quả, giúp nâng hạ cửa phai một cách nhẹ nhàng và an toàn.

• Thiết kế linh hoạt theo tải trọng: Từ loại tải nhỏ 3 tấn cho đến loại tải lớn 50 tấn, Pendin cung cấp dải sản phẩm đa dạng, phù hợp cho từng loại cửa phai khác nhau từ đơn đến đôi, từ cánh đứng đến cánh nghiêng.

• Vật liệu cao cấp, chống ăn mòn: Tất cả thiết bị đều được chế tạo từ thép SS400, gang cầu hoặc hợp kim thép, được sơn epoxy hoặc mạ kẽm nhúng nóng, giúp chống lại môi trường ẩm ướt, ăn mòn, nước thải, nước mặn…

• Vận hành đơn giản: Tay quay được thiết kế vừa tay, có thể tháo rời, lắp bộ hãm hoặc khóa an toàn giúp tránh tình trạng tự quay ngược. Một số model hỗ trợ tích hợp sang điều khiển điện nếu người dùng cần tự động hóa bán phần.

• An toàn cao: Cơ cấu chịu tải có hệ số an toàn cao (FS ≥ 2), kết hợp với các chốt chống lùi, vòng bi tải nặng và bộ giới hạn hành trình nếu yêu cầu.

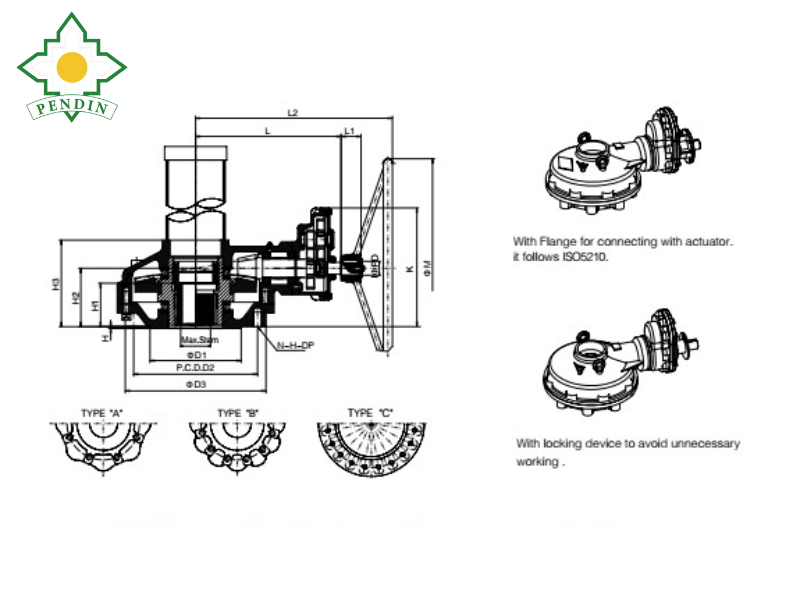

Cấu tạo và nguyên lý hoạt động của máy đóng mở cửa phai thủ công

Máy đóng mở cửa phai thủ công gồm các bộ phận chính:

• Thân máy (vỏ hộp): Làm từ gang cầu hoặc thép tấm uốn/đúc, chứa cơ cấu trục vít.

• Trục vít: Truyền động chính, thường là vít ren vuông có khả năng chịu tải lớn và ma sát thấp.

• Đai ốc vít hoặc vòng đệm dẫn hướng: Gắn với trục nâng của cửa phai.

• Tay quay: Dạng rời hoặc cố định, quay bằng tay để tạo chuyển động quay cho trục vít.

• Các cơ cấu hãm/bảo vệ: Chốt chống quay ngược, vòng bi, bạc lót, vỏ bảo vệ kín nước.

Nguyên lý hoạt động: Khi người vận hành quay tay quay, trục vít quay sẽ nâng hoặc hạ đai ốc, từ đó kéo lên hoặc đẩy xuống trục của cửa phai. Hệ truyền động cơ học này đảm bảo chuyển động chậm, ổn định, dễ kiểm soát và không cần đến nguồn điện, rất phù hợp cho các công trình xa khu dân cư hoặc không có điện lưới.

Ứng dụng thực tế của máy đóng mở cửa phai thủ công

Máy đóng mở cửa phai thủ công được sử dụng rộng rãi trong các hệ thống thủy lợi, thoát nước và xử lý nước như:

• Vận hành cửa phai trong các hồ điều hòa, hồ chứa nước thủy lợi

• Điều tiết dòng chảy qua các kênh dẫn, đập tràn, trạm bơm tiêu

• Hệ thống xử lý nước thải đô thị và công nghiệp

• Cửa xả tại các nhà máy xử lý nước cấp, cửa cống, cửa thoát nước

Máy đặc biệt phù hợp với các công trình yêu cầu độ ổn định cao, không cần vận hành thường xuyên hoặc không có nguồn điện. Đồng thời, chi phí đầu tư ban đầu và chi phí bảo trì rất thấp, giúp tiết kiệm đáng kể cho các dự án có ngân sách hạn chế.
