Thiết bị thu bùn, cát

Thiết bị thu bùn, cát cho hệ thống xử lý nước – Giải pháp toàn diện từ Pendin

Trong các công trình xử lý nước thải, cấp nước, hay công trình thủy lợi, việc loại bỏ triệt để bùn lắng và cát  là một công đoạn cơ khí tiền xử lý tối quan trọng. Nếu không được kiểm soát, bùn cát sẽ làm giảm dung tích bể, gây tắc nghẽn đường ống và mài mòn nghiêm trọng các thiết bị cơ điện phía sau. Thiết bị thu bùn, cát của Pendin được thiết kế chuyên biệt để giải quyết triệt để thách thức này. Với hơn 15 năm kinh nghiệm trong lĩnh vực cơ khí môi trường, Pendin tự hào là một trong những đơn vị tiên phong tại Việt Nam trong thiết kế, chế tạo và cung cấp trọn gói thiết bị thu bùn, cát. Mỗi dòng thiết bị được Pendin nghiên cứu, tối ưu theo đặc tính vận hành của từng loại bể, đảm bảo hiệu quả tách bùn – cát cao, chi phí vận hành thấp và độ bền vượt trội.

Tổng quan & vai trò cốt lõi của thiết bị thu bùn, cát

Thiết bị thu bùn, cát là nhóm thiết bị cơ khí được lắp đặt tại các bể xử lý nước thải nhằm thu gom và loại bỏ bùn, cát lắng đọng ở đáy bể. Tùy theo cấu trúc công trình (bể tròn, bể chữ nhật, bể lắng ly tâm hay bể lắng tĩnh), Pendin thiết kế các dòng thiết bị tương ứng để đảm bảo quá trình thu gom diễn ra đồng đều, không làm xáo trộn dòng nước trong bể, và duy trì hiệu suất xử lý ổn định lâu dài.

Vai trò cốt lõi của thiết bị này là đảm bảo:

1. Bảo vệ thiết bị: Ngăn chặn các hạt cát và vật liệu mài mòn xâm nhập và làm hỏng cánh bơm, van, và các thiết bị cơ điện nhạy cảm.
2. Duy trì dung tích bể: Loại bỏ lớp bùn lắng liên tục, duy trì dung tích và hiệu suất xử lý của bể lắng.
3. Tối ưu hóa vận hành: Giảm chi phí nạo vét thủ công định kỳ, duy trì tính ổn định của quy trình xử lý.

Phân tích chuyên sâu các dòng cầu cào gạt bùn

Cầu cào gạt bùn là thiết bị cốt lõi trong bể lắng, được thiết kế tùy chỉnh theo hình dạng của bể lắng (tròn hoặc chữ nhật).

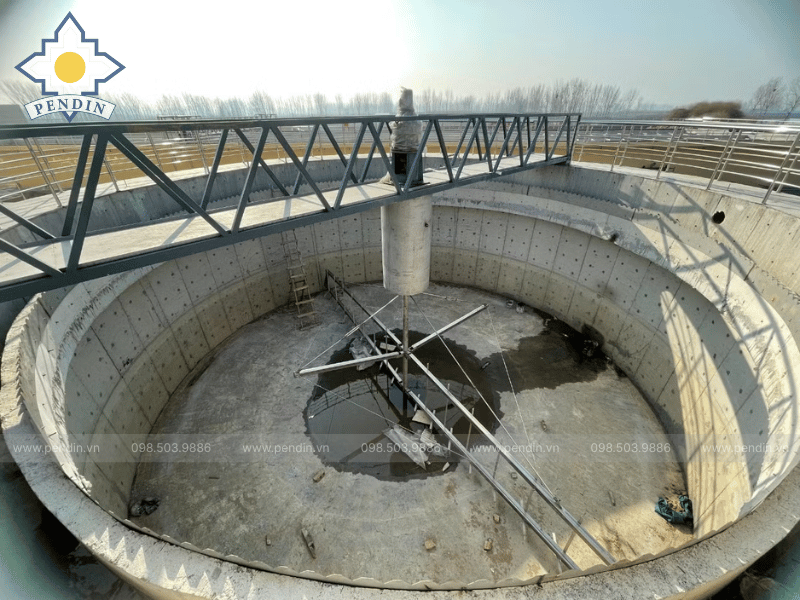

Cầu cào gạt bùn trung tâm (Center-Drive Clarifier)

Cầu cào gạt bùn trung tâm là thiết bị được thiết kế đặc biệt cho bể lắng tròn có kích thước vừa, nơi dòng nước phân bố đối xứng từ tâm ra ngoài.

• Cấu tạo: Cầu cào trung tâm có cơ cấu truyền động đặt ở tâm bể, dẫn động cho các tay cào gạt bùn quay đều quanh trục. Bùn được gom về phễu thu trung tâm ở đáy bể. Tốc độ quay thường thấp (1–2 vòng/giờ) để tránh khuấy động dòng lắng.
• Cơ chế hoạt động: Sử dụng cơ cấu truyền động trung tâm (đặt trên cầu quay tĩnh), truyền động lực quay đến cánh tay cào (Rake Arm). Cánh tay cào sẽ quay chậm, liên tục cào lớp bùn lắng dưới đáy bể vào hố thu bùn trung tâm (Sludge Hopper).
• Ưu điểm kỹ thuật:
  • Hiệu suất lắng: Chuyển động chậm, đều đặn đảm bảo không làm xáo trộn lớp bùn đã lắng.
  • Độ bền: Cơ cấu truyền động tập trung tại trung tâm (nơi lực tác dụng nhỏ nhất), giảm tải lên hệ thống truyền lực.
  • Thu váng tích hợp: Thường được tích hợp thêm thanh gạt váng nổi trên bề mặt chỉ với một cơ cấu truyền động duy nhất.

Cầu cào gạt bùn trung tâm phù hợp với bể lắng tròn quy mô trung bình, trong hệ thống xử lý nước cấp, nước thải sinh hoạt hoặc công nghiệp nhẹ.

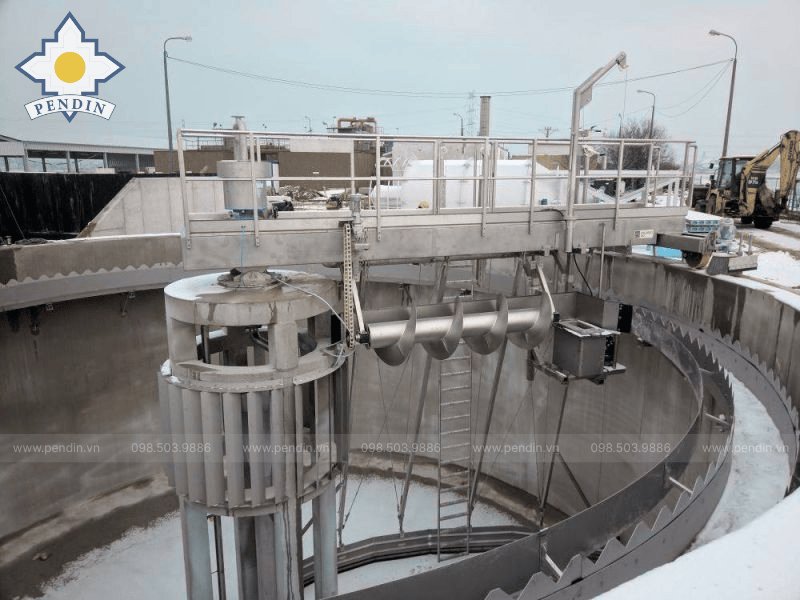

Cầu cào gạt bùn bán kính (Peripheral-Drive Clarifier)

Cầu cào gạt bùn bán kính là thiết bị chuyên dụng cho các bể lắng tròn có kích thước lớn, thường dùng cho nhà máy xử lý nước cấp, nước thải đô thị và công nghiệp. Tương tự dạng trung tâm, nhưng cơ cấu truyền động được đặt ở ngoại vi (vành bể).

• Cấu tạo & nguyên lý hoạt động: Thiết bị gồm một cầu quay trung tâm, trên đó gắn các tay cào gạt bùn dạng nan quạt. Khi vận hành, cầu quay quanh trục trung tâm, các cánh cào di chuyển dọc theo bán kính bể, gom bùn từ vùng ngoài thành bể về phễu thu bùn trung tâm. Bùn sau đó được hút ra ngoài qua đường ống xả hoặc bơm bùn chuyên dụng.
• Ưu điểm Kỹ thuật: Lực đẩy được áp dụng trực tiếp tại vành bể (nơi có tốc độ và lực lớn nhất), cho phép xử lý hiệu quả hơn trong các bể có đường kính rất lớn hoặc môi trường có bùn đặc, nặng hơn.

Cầu cào gạt bùn bán kính thường được lắp đặt tại nhà máy nước sạch, trạm xử lý nước thải đô thị, khu công nghiệp có quy mô lớn.

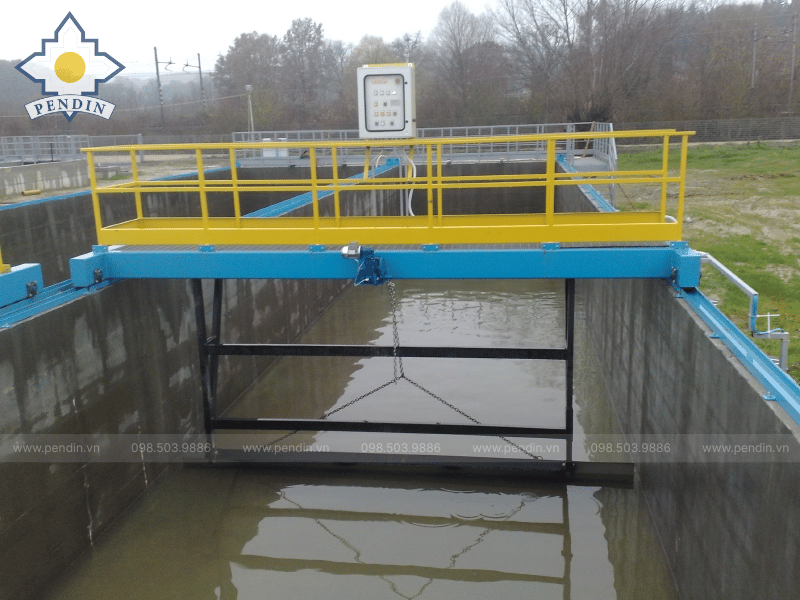

Cầu cào gạt bùn tịnh tiến (Traveling Bridge Scraper)

Cầu cào gạt bún tịnh tiến là loại thiết bị được thiết kế cho bể lắng chữ nhật, vận hành bằng cơ cấu chuyển động qua lại (tịnh tiến) dọc theo chiều dài bể.

• Cấu tạo: Bao gồm cầu thép đặt trên hai ray dẫn hướng, hệ thống xích kéo hoặc bánh xe dẫn động, cùng các thanh cào gạt bùn bố trí dưới đáy bể. Khi hoạt động, cầu di chuyển chậm dọc bể, gạt bùn về hố thu cuối bể. Một số cấu hình còn tích hợp cơ cấu gạt váng trên bề mặt nước.

• Ưu điểm kỹ thuật:
  • Phạm vi bao phủ: Lý tưởng cho các bể có chiều dài lớn và khẩu độ rộng.
  • Tải trọng: Cơ cấu truyền động đơn giản nhưng mạnh mẽ, phù hợp để xử lý lượng bùn lớn và nặng.
  • Chống ăn mòn: Pendin thường sử dụng xích và thanh gạt bằng vật liệu Polymer (UHMW-PE) hoặc Inox 316 để chống mài mòn và ăn mòn trong môi trường khắc nghiệt.

Cầu cào gạt bùn tịnh tiến được dùng phổ biến trong hệ thống xử lý nước thải đô thị, nhà máy dệt nhuộm, giấy, thực phẩm.

Thiết bị tách cát và hệ thống hút bùn chuyên sâu

Bên cạnh cầu cào gạt bùn, hệ thống xử lý còn cần các thiết bị chuyên dụng để xử lý cát và bùn lỏng.

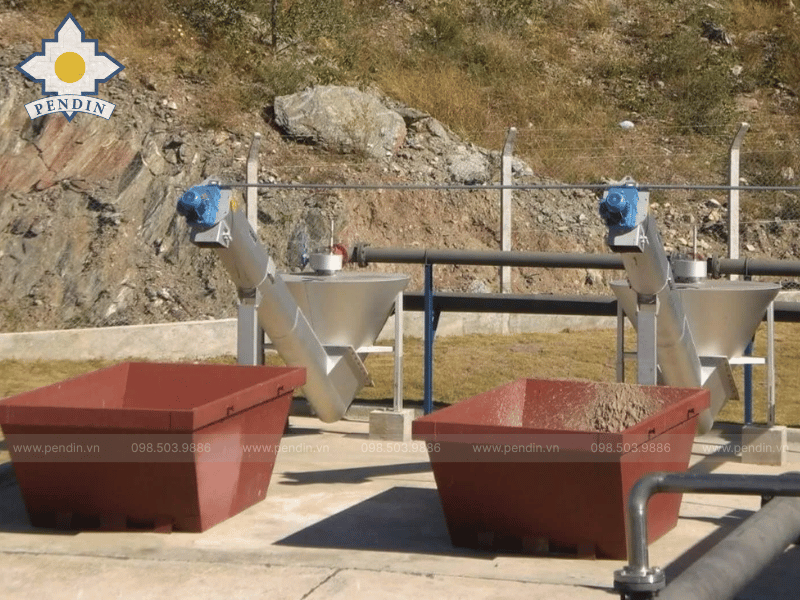

Thiết bị tách cát (Grit Separator)

Bên cạnh bùn, cát là thành phần nặng thường xuất hiện trong nước thải đầu vào – đặc biệt trong nước thải sinh hoạt, trạm bơm hoặc nước mưa. Thiết bị tách cát được thiết kế để loại bỏ các hạt cát, sỏi, xỉ nhằm bảo vệ bơm và giảm mài mòn đường ống.

• Cơ chế hoạt động: Sử dụng nguyên lý lắng dưới tác dụng của trọng lực. Nước thải được đưa vào bể lắng cát, nơi vận tốc dòng chảy được giảm thiểu tối đa để các hạt cát nặng lắng xuống đáy. Sau đó, một cơ cấu trục vít hoặc cào sẽ đưa cát đã lắng lên máng xả.
• Ưu điểm:
  • Tách cát hiệu quả đến 95%.
  • Giảm tắc nghẽn, bảo vệ bơm và thiết bị hạ nguồn.
  • Thiết kế kín, tránh phát tán mùi.
  • Dễ bảo trì, vận hành tự động.
• Lưu ý kỹ thuật: Hiệu suất tách cát phụ thuộc vào việc kiểm soát vận tốc dòng chảy trong bể, thường là 0.15 m/s (theo tiêu chuẩn thiết kế).

Thiết bị tách cát thường được lắp tại đầu hệ thống xử lý nước thải, trạm bơm nước mưa, hoặc các khu công nghiệp có nhiều tạp chất rắn.

Hệ thống hút bùn siphon (Siphon Sludge Removal)

Hệ thống hút bùn siphon là giải pháp tối ưu cho việc thu hồi bùn lỏng (bùn hoạt tính) một cách nhẹ nhàng và liên tục từ đáy bể lắng thứ cấp.

• Cơ chế Hoạt động: Hệ thống sử dụng hiện tượng chênh lệch áp suất giữa hai đầu ống siphon để hút bùn từ đáy bể ra ngoài mà không cần bơm cơ học. Khi mực nước đạt đến mức nhất định, dòng bùn tự động được hút lên và chuyển đến bể chứa, giúp tiết kiệm năng lượng đáng kể.
• Ưu điểm: Thu hồi bùn hoạt tính với nồng độ cao và không gây xáo trộn lớp bùn lắng, đảm bảo chất lượng nước đầu ra.

Hệ thống hút bùn siphon được ứng dụng rộng rãi trong các nhà máy xử lý nước công nghiệp, đô thị quy mô lớn, nơi yêu cầu vận hành liên tục và tự động hóa cao.

Giá trị đồng hành của Pendin: Lợi thế cung ứng và hỗ trợ nghiệm thu

Pendin tự hào là đối tác tin cậy của Nhà thầu và Đơn vị sử dụng, cam kết cung cấp thiết bị không chỉ đúng mà còn tối ưu hóa về lắp đặt và vận hành.

Tư vấn thiết kế và tùy chỉnh sản phẩm

Đội ngũ kỹ sư Pendin sẵn sàng tính toán và tùy chỉnh thiết kế (chiều dài cánh tay cào, tốc độ quay, vật liệu) theo kích thước bể và yêu cầu lưu lượng thực tế. Chúng tôi sử dụng các mô hình kỹ thuật để tối ưu hóa thiết kế, đảm bảo hiệu suất thu bùn cao nhất trong không gian bể đã được phê duyệt.

Cam kết chất lượng, hồ sơ pháp lý và hỗ trợ kỹ thuật

Pendin cung cấp đầy đủ hồ sơ pháp lý (CO/CQ) của vật liệu Inox, là yếu tố then chốt giúp Nhà thầu nghiệm thu pháp lý dự án thuận lợi. Mọi thiết bị đều được lắp ráp thử nghiệm và kiểm tra chức năng truyền động tại xưởng trước khi bàn giao, đảm bảo không có lỗi cơ khí khi đưa vào thi công. Chúng tôi bố trí kỹ sư giám sát và hỗ trợ kỹ thuật tại công trình để căn chỉnh hệ thống, đảm bảo thiết bị hoạt động cân bằng và mượt mà ngay từ lần vận hành đầu tiên, giảm thiểu rủi ro phát sinh lỗi trong quá trình chạy thử.

Kết luận

Thiết bị thu bùn, cát là giải pháp không thể thiếu trong hệ thống xử lý nước hiện nay, giúp duy trì hiệu quả lắng, bảo vệ thiết bị và giảm chi phí vận hành. Với các dòng sản phẩm như cầu cào gạt bùn bán kính, cầu cào gạt bùn tịnh tiến, cầu cào gạt bùn trung tâm, hệ thống hút bùn siphon và thiết bị tách cát, Pendin mang đến giải pháp toàn diện, phù hợp cho mọi quy mô công trình – từ khu đô thị, trạm bơm đến nhà máy công nghiệp.  Hãy liên hệ Pendin để được tư vấn kỹ thuật chi tiết và nhận báo giá giải pháp tối ưu cho hệ thống xử lý nước của bạn.
