Trong trạm bơm và hệ thống xử lý nước thải, máy vớt rác nằm ở tuyến đầu, trực tiếp “chặn” toàn bộ rác thô trước khi đi vào bơm và các công đoạn phía sau. Chỉ cần một mắt xích trong cấu tạo không phù hợp (vật liệu, cơ cấu kéo, công suất), hệ quả có thể là: Tắc nghẽn song chắn sẽ dâng mực nước quá tải bơm, kẹt cơ cấu kéo dừng máy dừng toàn hệ thống, ăn mòn nhanh chi phí thay thế lớn. Vì vậy, hiểu đúng cấu tạo máy vớt rác trạm bơm không chỉ để “biết thiết bị gồm những gì”, mà là để chọn đúng – vận hành đúng – tối ưu chi phí vòng đời.
Tổng quan máy vớt rác trạm bơm
Máy vớt rác là thiết bị cơ khí dùng để thu gom và đưa rác ra khỏi dòng nước. Tùy loại, máy có thể làm việc với rác thô (lá cây, túi nilon, chai nhựa) hoặc rác nhỏ (sợi, bùn mịn).
Vị trí lắp đặt điển hình:
- Trước bơm (inlet) tại trạm bơm
- Đầu vào nhà máy xử lý nước thải
- Kênh dẫn nước thô
Mục tiêu kỹ thuật:
- Giảm tải cho bơm & thiết bị phía sau
- Ngăn tắc nghẽn đường ống
- Ổn định lưu lượng và chất lượng dòng vào

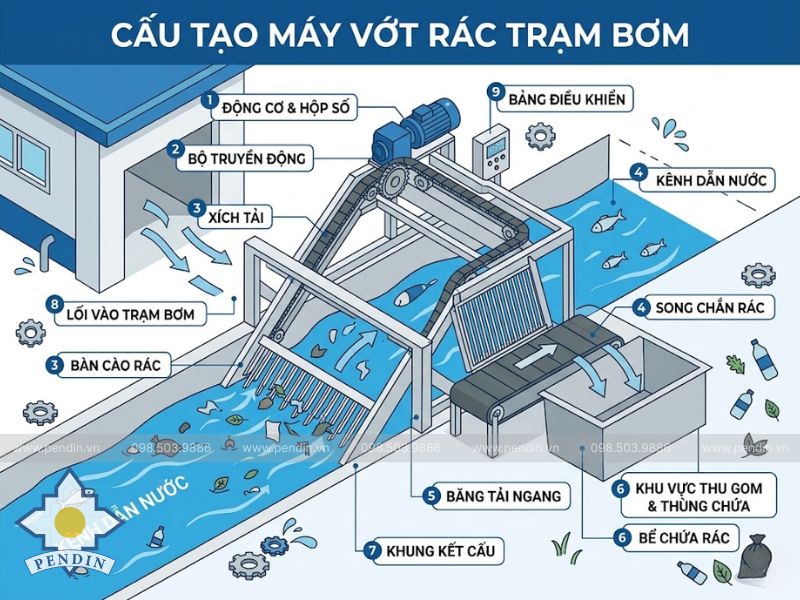

Sơ đồ cấu tạo máy vớt rác trạm bơm
Một máy vớt rác trạm bơm tiêu chuẩn gồm 4 nhóm:
- Nhóm kết cấu cơ khí (structure)
- Nhóm truyền động (drive train)
- Nhóm điều khiển (control & automation)
- Nhóm phụ trợ (auxiliary)
Các nhóm này liên kết chặt chẽ: truyền động → tác động lên cơ khí → điều khiển tối ưu chu kỳ → phụ trợ xử lý đầu ra.

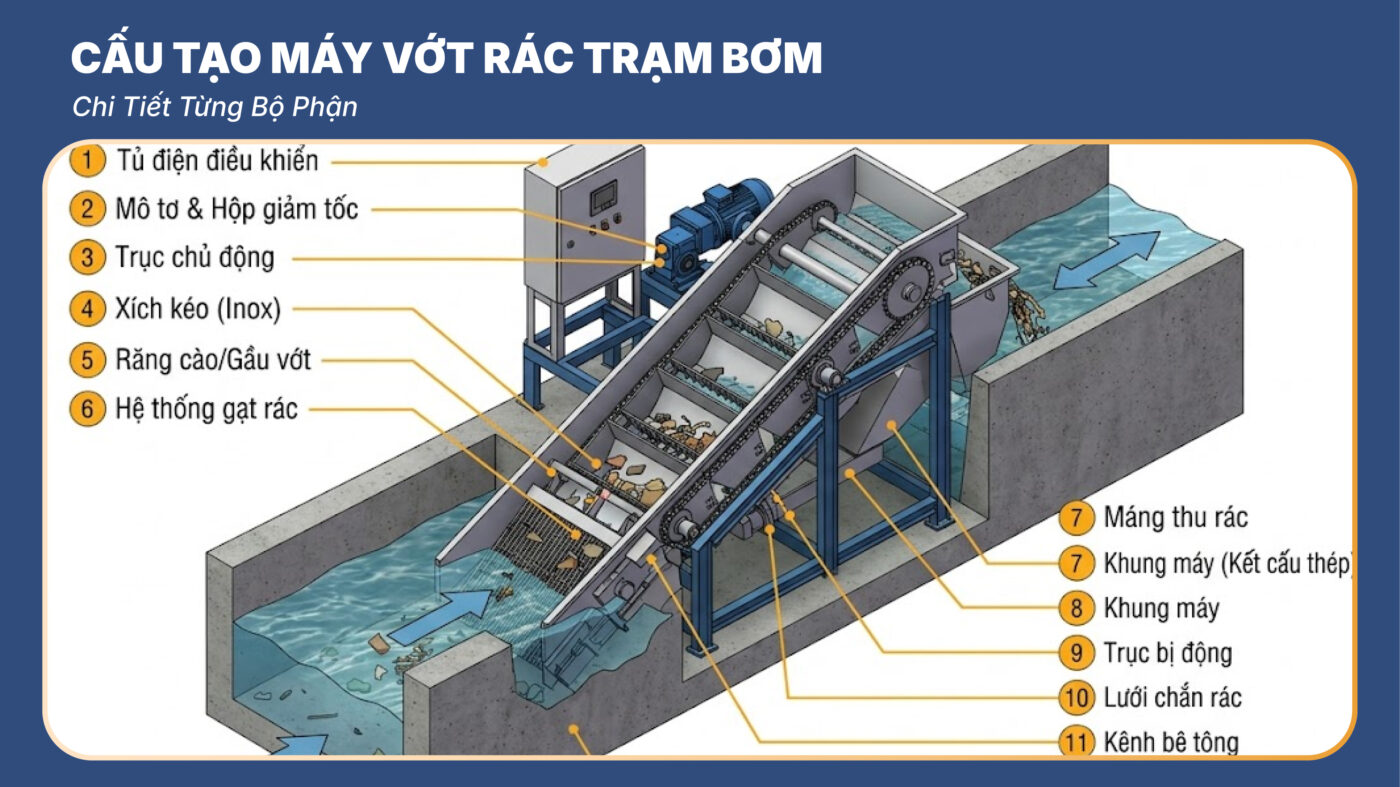

Cấu tạo chi tiết từng bộ phận của máy vớt rác trạm bơm
Nhóm kết cấu cơ khí
| Bộ phận | Chức năng | Thông số/thiết kế quan trọng | Lỗi thường gặp | Cách khắc phục |
| Khung máy | Đỡ toàn bộ hệ | Vật liệu (SS304/316), độ dày, gân tăng cứng | Rung, biến dạng | Tăng cứng, chọn vật liệu phù hợp |
| Song chắn / thanh cào | Giữ & gom rác | Khe hở (mm), hình dạng răng cào | Tắc khe, mòn răng | Tối ưu khe hở, vật liệu cứng |
| Xích kéo / dây cáp | Truyền chuyển động | Bước xích, vật liệu, bôi trơn | Mòn, giãn, đứt | Bảo trì, thay định kỳ |
| Bánh dẫn hướng | Dẫn xích | Độ đồng trục, vật liệu | Mòn lệch, kẹt | Căn chỉnh, thay vòng bi |
Phân tích kỹ thuật:
- Khe hở song chắn quyết định kích thước rác bị giữ lại (thường 10–50 mm với rác thô). Khe quá nhỏ → tắc nhanh; quá lớn → lọt rác.
- Độ cứng khung ảnh hưởng trực tiếp đến tuổi thọ xích và bánh dẫn. Khung yếu → lệch trục → mòn nhanh.
Nhóm truyền động
| Bộ phận | Chức năng | Thông số quan trọng | Lỗi thường gặp | Cách khắc phục |
| Motor | Tạo mô-men kéo | Công suất (kW), cấp bảo vệ IP | Quá tải, nóng | Chọn dư tải 10–20%, bảo vệ nhiệt |
| Hộp giảm tốc | Giảm tốc – tăng lực | Tỉ số truyền, loại (trục vít/bánh răng) | Rò dầu, mòn bánh răng | Bảo dưỡng dầu, chọn hãng tốt |
| Khớp nối | Truyền lực mềm | Loại khớp, sai lệch cho phép | Rung, lệch trục | Căn chỉnh, thay khớp |
Phân tích:
- Chọn motor theo mô-men yêu cầu ở đỉnh tải (peak load), không theo tải trung bình.
- Hộp số trục vít êm nhưng hiệu suất thấp hơn bánh răng; chọn theo bài toán cụ thể.
Nhóm điều khiển & tự động hóa
| Bộ phận | Vai trò | Tùy chọn | Lợi ích |
| Tủ điện | Điều khiển nguồn | Timer/Contactor/PLC | Linh hoạt vận hành |
| Cảm biến mức | Kích hoạt theo mực nước | Float/ultrasonic | Giảm chạy rỗng |
| Cảm biến chênh áp | Phát hiện tắc | DP sensor | Chạy khi cần |
| Biến tần (VFD) | Điều tốc | Có/không | Tiết kiệm điện, êm |
Phân tích:
- Điều khiển theo chênh mực nước trước–sau song chắn là phương án tối ưu để chạy đúng thời điểm, giảm hao mòn.
Nhóm phụ trợ
| Bộ phận | Chức năng | Lưu ý |
| Băng tải | Vận chuyển rác | Độ dốc, vật liệu băng |
| Phễu xả | Thu gom rác | Tránh văng bắn |
| Máy ép rác (tùy chọn) | Giảm thể tích | Giảm chi phí vận chuyển |

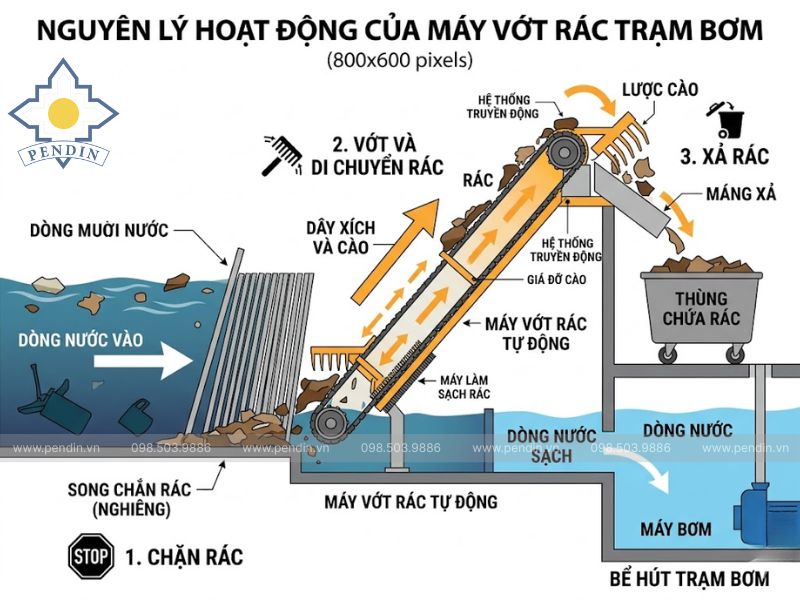

Nguyên lý hoạt động của máy vớt rác trạm bơm
Chu trình chuẩn của máy cào/xích:
- Kích hoạt (timer hoặc cảm biến chênh mực)
- Motor quay → hộp giảm tốc tạo mô-men lớn
- Xích kéo thanh cào di chuyển từ đáy lên
- Thanh cào gạt rác bám trên song chắn
- Rác được nâng lên và tách khỏi dòng nước
- Đổ ra phễu/băng tải → vận chuyển ra ngoài
- Chu kỳ lặp lại theo cài đặt
Điểm mấu chốt: hiệu quả phụ thuộc đồng thời vào khe song chắn – lực kéo – tốc độ xích – logic điều khiển.
Tiêu chuẩn thiết kế cấu tạo máy vớt rác trạm bơm
- Vật liệu: Inox 304 cho môi trường thông thường; Inox 316 cho môi trường có clorua/ven biển.
- Độ dày: theo tải trọng & kích thước kênh (thường 4–10 mm cho các chi tiết chính, tùy thiết kế).
- Hàn & hoàn thiện: hàn liên tục, xử lý bề mặt (pickling/passivation) để tăng chống ăn mòn.
- Cấp bảo vệ điện: motor IP55–IP65 tùy môi trường.

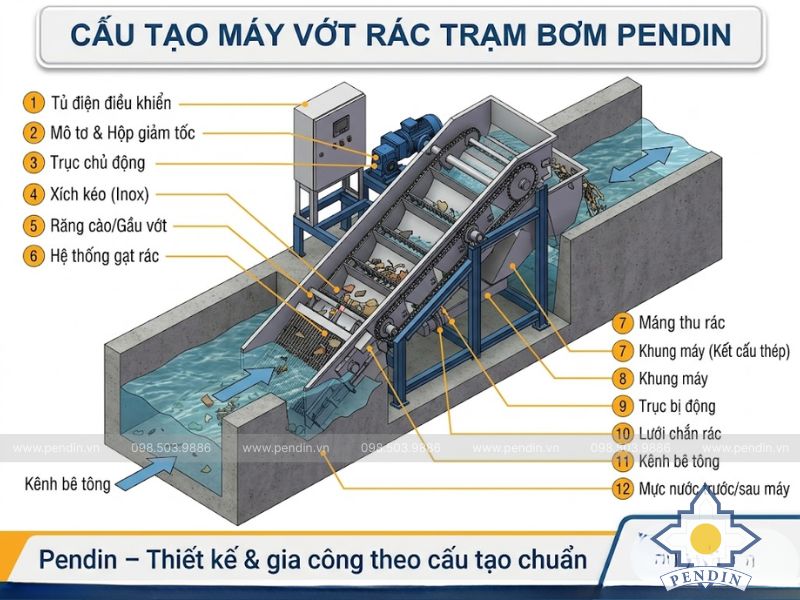

Pendin – Thiết kế & gia công theo cấu tạo chuẩn
Trong thực tế, phần lớn sự cố máy vớt rác không đến từ công suất mà do cấu tạo thiết kế không phù hợp với điều kiện vận hành. Vì vậy, Pendin tập trung vào giải pháp thiết kế theo thực tế, không dùng mẫu có sẵn.
Quy trình thiết kế
- Khảo sát: kích thước kênh, lưu lượng, đặc tính rác, môi trường
- Lựa chọn cấu tạo: loại máy, khe song chắn, cơ cấu kéo
- Thiết kế chi tiết: bản vẽ khung, xích, motor, điều khiển
- Chọn vật liệu: inox 304 hoặc 316 tùy môi trường
Gia công & kiểm soát chất lượng
- Gia công chính xác, đảm bảo đồng trục
- Hàn kín, hạn chế ăn mòn
- Lắp ráp & chạy thử trước khi bàn gia
FAQ
Máy vớt rác trạm bơm gồm những bộ phận nào?
Khung, song chắn/thanh cào, xích, motor, hộp số, tủ điện và các bộ phận phụ trợ.
Bộ phận nào dễ hỏng nhất?
Xích kéo và các chi tiết ma sát (vòng bi, bánh dẫn).
Nên chọn inox 304 hay 316?
316 cho môi trường mặn/ăn mòn cao; 304 cho môi trường thông thường.
Kết luận
Hiểu đúng cấu tạo máy vớt rác trạm bơm là chìa khóa để chọn đúng thiết bị, vận hành ổn định và tối ưu chi phí dài hạn. Hãy tiếp cận theo góc nhìn kỹ sư: đúng cấu tạo – đúng công suất – đúng vật liệu – đúng điều khiển. Cần cấu hình phù hợp cho dự án của bạn? Gửi thông số để nhận tư vấn và đề xuất chi tiết trong 24h. Liên hệ ngay Pendin để được tư vấn trực tiếp.
