Pendin thiết kế trình duyệt bản vẽ cửa chống ngập cho nhà thầu

Đăng vào bởi quantrisite
Pendin thiết kế trình duyệt bản vẽ cửa chống ngập cho nhà thầu
14
Th4

Trong các dự án hạ tầng cấp thoát nước, phòng chống ngập đô thị, thiết kế trình duyệt bản vẽ cửa chống ngập là bước then chốt để đảm bảo thiết bị phù hợp công năng, đúng kỹ thuật và triển khai đúng tiến độ. Với kinh nghiệm thực hiện hàng trăm công trình trên cả nước, Pendin xây dựng quy trình thiết kế – trình duyệt bản vẽ cửa chống ngập chuyên nghiệp, khoa học, hỗ trợ nhà thầu thi công đạt hiệu quả cao và kiểm soát chặt chẽ chi phí đầu tư.

1. Mục tiêu của quy trình thiết kế trình duyệt bản vẽ

Quy trình thiết kế trình duyệt bản vẽ cửa chống ngập tại Pendin được xây dựng nhằm hỗ trợ nhà thầu:

  • Hoàn thiện hồ sơ thiết kế trình duyệt đúng yêu cầu Ban QLDA, TVGS.

  • Đảm bảo cửa chống ngập thiết kế phù hợp với hiện trạng và điều kiện vận hành tại công trình.

  • Giảm thiểu rủi ro trong quá trình lắp đặt – vận hành.

  • Đồng bộ giữa bản vẽ thi công, danh mục thiết bị và hồ sơ nghiệm thu, giúp nhà thầu tiết kiệm thời gian và chi phí.

Quy trình thiết kế trình duyệt bản vẽ cửa chống ngập tại Pendin
Quy trình thiết kế trình duyệt bản vẽ cửa chống ngập tại Pendin

2. Quy trình thiết kế trình duyệt bản vẽ cửa chống ngập tại Pendin

2.1. Bước 1: Tiếp nhận hồ sơ kỹ thuật từ nhà thầu

Ngay sau khi ký hợp đồng cung cấp – lắp đặt cửa chống ngập, Pendin tiếp nhận các thông tin sau từ phía nhà thầu:

  • Bản vẽ mặt bằng tổng thể, vị trí lắp đặt (hố cửa, tường chắn, cửa xả…).

  • Kích thước công trình dân dụng đã xây sẵn.

  • Yêu cầu vận hành (tự động, bán tự động, thủ công).

  • Điều kiện thực tế: mực nước, áp lực thủy lực, môi trường ăn mòn, yêu cầu kín nước.

Từ đó, kỹ sư Pendin lên phương án thiết kế bản vẽ trình duyệt bám sát thực tế và phù hợp tiêu chuẩn kỹ thuật.

2.2. Bước 2: Khảo sát hiện trường (nếu cần)

Đối với các công trình có mặt bằng phức tạp hoặc yêu cầu kỹ thuật đặc biệt (như khu vực thường xuyên ngập sâu, cống ngầm, cửa ven sông…), Pendin sẽ cử kỹ sư đến khảo sát trực tiếp để đo đạc kích thước lắp đặt, xác định hướng mở cửa, độ sâu nước, tải trọng lên cánh cửa và điều kiện thi công thực tế.

Thông tin khảo sát sẽ được tích hợp vào bản vẽ nhằm đảm bảo tính khả thi và an toàn khi thi công.

2.3. Bước 3: Thiết kế trình duyệt bản vẽ chi tiết theo công trình

Pendin triển khai bản vẽ 2D/3D cửa chống ngập với đầy đủ các hạng mục:

  • Bản vẽ tổng thể vị trí lắp đặt (cửa chống ngập trong cống, tường chắn hoặc trạm bơm).

  • Bản vẽ chi tiết cửa: kích thước khung – cánh, vật liệu (Inox 304/316, thép sơn Epoxy, composite), cơ cấu đóng/mở.

  • Bản vẽ kết nối dân dụng: lỗ chờ, bản mã neo, ray dẫn hướng, tấm bịt kín nước.

  • Sơ đồ nguyên lý hoạt động: với cửa điều khiển motor, tủ điện, van điện từ hoặc cơ cấu đóng mở thủ công.

Bản vẽ được dựng trên phần mềm AutoCAD tiêu chuẩn, dễ hiểu, dễ thi công và phù hợp yêu cầu duyệt hồ sơ.

2.4. Bước 4: Gửi hồ sơ bản vẽ trình duyệt

Pendin gửi đầy đủ hồ sơ trình duyệt cho nhà thầu bao gồm:

  • File bản vẽ kỹ thuật định dạng CAD, PDF.

  • Thuyết minh thiết kế: mô tả vật liệu, tải trọng, khả năng kín nước, thời gian đóng/mở.

  • Catalogue cửa chống ngập tương ứng.

  • Bản vẽ mô phỏng lắp đặt (3D).

  • Chứng chỉ vật liệu, xuất xứ (nếu yêu cầu).

Nhà thầu có thể sử dụng hồ sơ này để trình duyệt với chủ đầu tư, tư vấn giám sát hoặc ban quản lý dự án.

2.5. Bước 5: Điều chỉnh bản vẽ theo phản hồi duyệt

Trong quá trình duyệt hồ sơ, nếu có phản hồi yêu cầu thay đổi chi tiết thiết kế (kích thước, vật liệu, cơ cấu vận hành…), Pendin sẽ cập nhật bản vẽ ngay trong vòng 1–2 ngày làm việc.

Mỗi lần cập nhật đều được đánh số phiên bản rõ ràng và lưu trữ điện tử giúp theo dõi dễ dàng trong suốt vòng đời dự án.

2.6. Bước 6: Bàn giao hồ sơ thi công & nghiệm thu

Sau khi được phê duyệt, Pendin sẽ bàn giao bộ hồ sơ cuối cùng cho nhà thầu, bao gồm:

  • Bản vẽ thi công chính thức.

  • Danh mục thiết bị cửa chống ngập.

  • Sơ đồ lắp đặt tại hiện trường.

  • Checklist nghiệm thu.

  • Bản vẽ hoàn công (nếu yêu cầu).

Toàn bộ hồ sơ được số hóa, lưu trữ để phục vụ cho quá trình bảo trì – bảo hành sau này.

3. Lý do nhà thầu nên chọn Pendin là đơn vị đồng hành

Với hơn 10 năm kinh nghiệm trong thiết kế sản xuất cửa chống ngập, Pendin là đối tác đáng tin cậy của nhiều nhà thầu trong các dự án xử lý nước, hạ tầng thoát nước đô thị.

  • Thiết kế phù hợp thi công, hạn chế xung đột bản vẽ – hiện trường.

  • Hiểu rõ quy trình trình duyệt hồ sơ, đáp ứng đúng yêu cầu Ban QLDA & TVGS.

  • Đội ngũ kỹ sư giàu kinh nghiệm, chuyên sâu về thiết bị ngăn nước, kín nước.

  • Tiến độ nhanh chóng, hỗ trợ điều chỉnh linh hoạt, sẵn sàng làm việc ngoài giờ.

  • Tài liệu đầy đủ, đồng bộ từ bản vẽ – catalogue – hồ sơ kỹ thuật đến nghiệm thu.

4. Liên hệ dự án thực tế

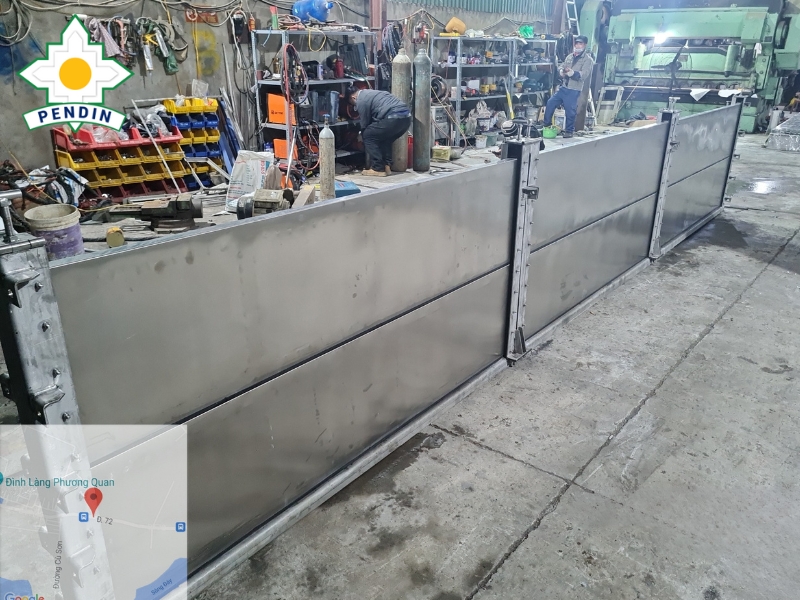

Pendin đã triển khai nhiều dự án lắp đặt cửa chống ngập cho các công trình dân dụng đến khu đô thị, tòa nhà lớn. Nhờ quy trình khảo sát chuyên nghiệp và kỹ lưỡng, các dự án đã được triển khai đúng tiến độ, vận hành ổn định và nhận được sự hài lòng từ chủ đầu tư.

Quy trình thiết kế trình duyệt bản vẽ cửa chống ngập tại Pendin Quy trình thiết kế trình duyệt bản vẽ cửa chống ngập tại Pendin Quy trình thiết kế trình duyệt bản vẽ cửa chống ngập tại Pendin
Quy trình chuyển giao công nghệ cửa chống ngập nhà thầu nên lưu ý Quy trình chuyển giao công nghệ cửa chống ngập nhà thầu nên lưu ý Quy trình chuyển giao công nghệ cửa chống ngập nhà thầu nên lưu ý

5. Pendin – Đơn vị thi công lắp đặt cửa chống ngập uy tín

Với hơn 10 năm kinh nghiệm trong lĩnh vực xử lý nước, Pendin tự hào là đơn vị tiên phong mang đến các giải pháp cửa chống ngập chất lượng cao, giúp chủ đầu tư bảo vệ công trình khỏi nguy cơ ngập lụt một cách hiệu quả và bền vững.

  • Sản phẩm chất lượng cao: Cửa chống ngập được sản xuất từ các vật liệu bền bỉ như thép không gỉ SUS304, nhôm hợp kim cao cấp, đảm bảo thời gian sử dụng lâu dài, hoạt động ổn định dưới mọi điều kiện thời tiết.
  • Chính sách bảo hành vượt trội: Bảo hành trong vòng 1 năm, cam kết xử lý sự cố trong 24 giờ, không phát sinh chi phí trong thời gian bảo hành.
  • Dịch vụ bảo trì vĩnh viễn: Hỗ trợ kỹ thuật trọn đời, đảm bảo hệ thống luôn vận hành trơn tru, giảm thiểu rủi ro hư hỏng.
  • Giải pháp tối ưu chi phí: Cung cấp nhiều giải pháp lắp đặt cửa chống ngập phù hợp với từng công trình, tối ưu ngân sách nhưng vẫn đảm bảo chất lượng và hiệu quả sử dụng.
  • Bàn giao đúng tiến độ: Cam kết thực hiện theo sát hợp đồng, hoàn thành đúng thời gian, giúp chủ đầu tư an tâm triển khai các hạng mục liên quan.

Lựa chọn Pendin không chỉ là đầu tư vào một giải pháp chống ngập hiệu quả mà còn là sự đảm bảo về dịch vụ chuyên nghiệp, chi phí hợp lý và hậu mãi tận tâm. Hãy liên hệ đến số hotline để được tư vấn giải pháp lắp đặt cửa chống ngập phù hợp.

———————————
